Sulco de bebês sulco de medição de bebês sulco de bebês de aço inoxidável sulco Babel vendas diretas da fábrica Yi Nuo

110 dias
Mín. R$ 33.480 (60 un.)
Produto 5.0
Fornecedor 4.5

Variantes

No. 1 stainless steel bayel trough
No. 2 stainless steel bayel trough
No. 3 stainless steel bayel trough
Especificações do produto
Marca
Yino
Faixa de medição
0.32-20
Mídia aplicável
Sewage
Especificações
No. 1 stainless steel bachelors tank, No. 2 stainless steel bachelors tank, No. 3 stainless steel basin
Marca
Yino
Faixa de medição
0.32-20
Mídia aplicável
Sewage
Especificações
No. 1 stainless steel bachelors tank, No. 2 stainless steel bachelors tank, No. 3 stainless steel basin
Marca
Yino
Faixa de medição
0.32-20
Mídia aplicável
Sewage
Especificações
No. 1 stainless steel bachelors tank, No. 2 stainless steel bachelors tank, No. 3 stainless steel basin
Detalhes do produto
O texto nas imagens pode ser traduzido
公司介绍

Tecnologia de proteção ambiental Wuxi Yinuo Co., Ltd.
Departamento de Vendas 1: Zhang Lu 15295432798

Departamento de Vendas 2: Gerente Cai 15052267571

产品展示

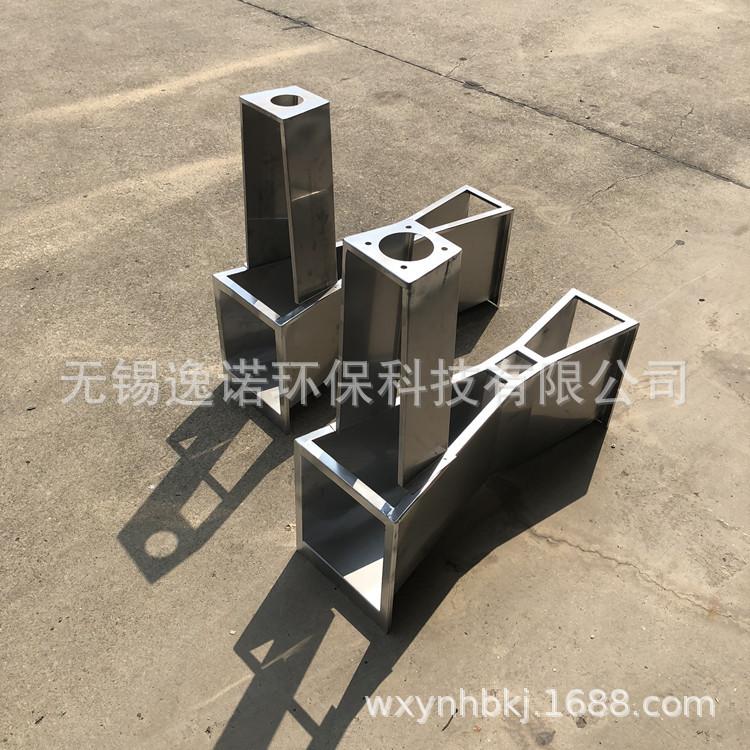

2#槽750

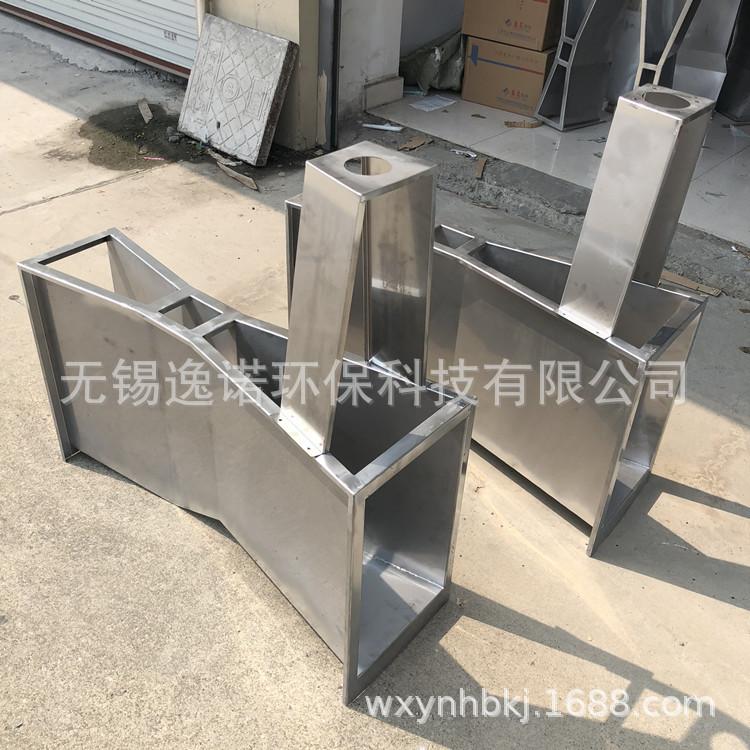

3#750


Determine a vazão e selecione a garganta de acordo com a vazão. Escolha o modelo razoavelmente.





 Especificação(Largura da garganta mm)│Faixa de fluxo (T/h)
├──────────────┤



│ Nº 1 (b=25) │ 0,32~20 metros cúbicos por hora


1. Este preço não inclui impostos. Se precisar adicionar um ingresso, adicione 10 pontos

2. Prazo de entrega: Local

3. Período de garantia: Sob uso normal, este produto tem garantia de um ano.

4. Se o produto apresentar problemas de qualidade após o teste, ele poderá ser devolvido ou trocado dentro de sete dias sem qualquer motivo. A taxa de envio de devolução será suportada por nós. Se não houver problema de qualidade e não afetar a venda secundária, o frete de devolução será suportado pelo cliente.


●Aplicação e introdução

Os medidores de vazão de canal aberto são usados ​​em todos os canais de desvio de abastecimento de água urbano, canais de desvio e drenagem de água de resfriamento de usinas termelétricas, canais de entrada e descarga de tratamento de esgoto, descarga de águas residuais de empresas industriais e de mineração, projetos de conservação de água e canais de irrigação agrícola. Os medidores de vazão de canal aberto comumente usados ​​​​na indústria e serviços públicos para medir esgoto podem ser divididos em dois tipos de acordo com o princípio de medição: método de açude e canal de medição de vazão. Características do medidor de vazão de açude: estrutura simples, fácil instalação, boa precisão de medição e confiabilidade;

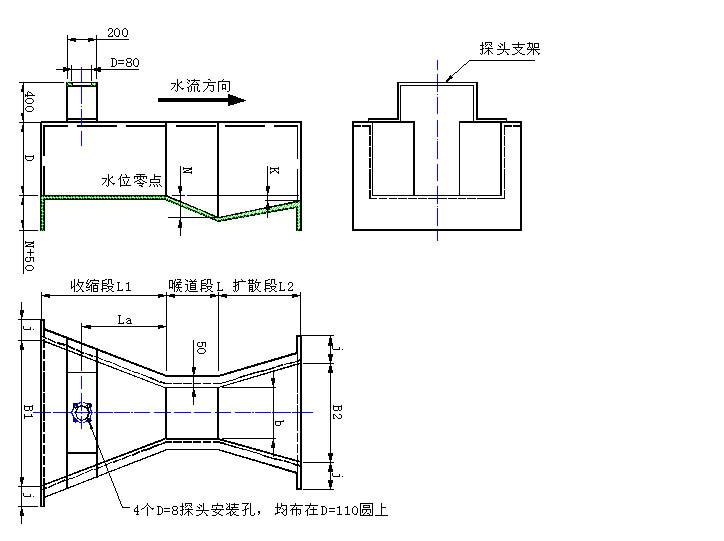

●Aparência e estrutura




●Parâmetros técnicos

A seguir está a tabela de seleção da calha Parshall:
seqüência valor b comprimento largura altura Fluxo máximo Seção de contração (mm) Seção da garganta (mm) Seção de difusão (mm) Altura da parede (mm) volume Espessura MM
Número (milímetros) (milímetros) (metros cúbicos/hora) B1 L1 La b eu N B2 L2 K D (metro cúbico)
1 25 635*267*265 19h44 167 356 237 25 76 29 93 203 19 230 0.04 1.2
2 51 774*314*305 50 214 406 271 51 114 43 135 254 22 260 0,07 1.2
3 76 914*359*517 115,56 259 457 305 76 152 57 178 305 25 460 0,17 1.2
4 152 1525*500*730 399,6 400 610 575 152 305 114 394 610 76 610 0,56 1,5
5 228 1630*665*890 900 575 864 576 228 305 114 381 457 76 770 0,98 1,5
6 250 2845*980*1060 900 780 1325 883 250 600 230 550 920 80 800 2.96 2
7 300 2870*940*1200 1440 840 1350 902 300 600 230 600 920 80 950 3.24 2
8 450 2945*1120*1200 2268 1020 1425 948 450 600 230 750 920 80 950 3.96 2
9 600 3020*1300*1200 3060 1200 1500 1000 600 600 230 900 920 80 950 4.71 2
10 750 3095*1480*1200 3960 1380 1575 1053 750 600 230 1050 920 80 950 5,50 2,5
11 900 3170*1660*1200 4500 1560 1650 1099 900 600 230 1200 920 80 950 6.31 2,5
12 1000 3200*1780*1250 5400 1680 1705 1139 1000 600 230 1300 920 80 1000 7.12 2,5
13 1200 3320*2020*1250 7200 1920 1800 1203 1200 600 230 1500 920 80 1000 8.38 3
14 1500 3470*2380*1250 9.000 2280 1950 1203 1500 600 230 1800 920 80 1000 10.32 3
15 1800 3620*2740*1250 10800 2640 2100 1203 1800 600 230 2100 920 80 1000 12h40 3
16 2100 3770*3100*1250 12960 3.000 2250 1203 2100 600 230 2400 920 80 1000 14.60 3
17 2400 3920*3460*1250 21600 3360 2400 1203 2400 600 230 2700 920 80 1000 17h00

●Características de desempenho

As características do medidor de vazão de calha Parshall: ele quase não é afetado por mudanças na rugosidade da parede do tubo e outras condições, e a mudança a longo prazo do valor medido é pequena; a perda de carga da calha Parshall é relativamente pequena entre os medidores de vazão de tubulação não cheia e quase não há necessidade de se preocupar com a precipitação e acúmulo de sólidos;

●Notas sobre a instalação da calha Parshall:

Passo 1: Coloque a calha Parshall no canal aberto e mantenha-a nivelada.



Requisitos: (1) Manter a descarga a jusante da calha Parshall desobstruída. Não permita que a água se acumule. Caso não esteja desobstruído, mantenha a diferença do nível da água maior ou igual a 30MM.
(2) Há uma zona de amortecimento de 1-3 metros na frente da seção reta do canal de Parshall. O canal de amortecimento deve estar nivelado com o fundo do canal para facilitar a medição ultrassônica.
(3) É necessário garantir que haja uma diferença de nível de água a jusante da calha Parshall, para que a descarga seja suave e não haja acúmulo de água.
Passo 2: Despeje concreto ou empilhe tijolos nos lados esquerdo e direito da calha Parshall para garantir que a calha não se deforme. A calha grande deve ser apoiada no interior para garantir que não fique saliente. Certifique-se de que toda a água flua pela calha Parshall. A calha Parshall deve ser instalada horizontalmente. Se a calha estiver muito longe do canal, use tijolos para manter a distância entre a calha e os tijolos de 50-100 mm e, a seguir, preencha com argamassa de cimento.

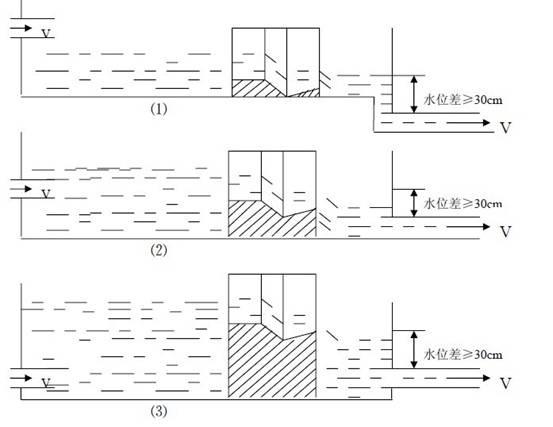

   (4) Diversas situações de instalação em calha Parshall:




Pontos-chave da instalação da calha Parshall:

É necessário garantir que haja um desnível de água a jusante da calha Parshall, para que a descarga seja desobstruída e não haja acúmulo de água.

Nota: O suporte da calha Parshall fica a montante do fluxo de água.
