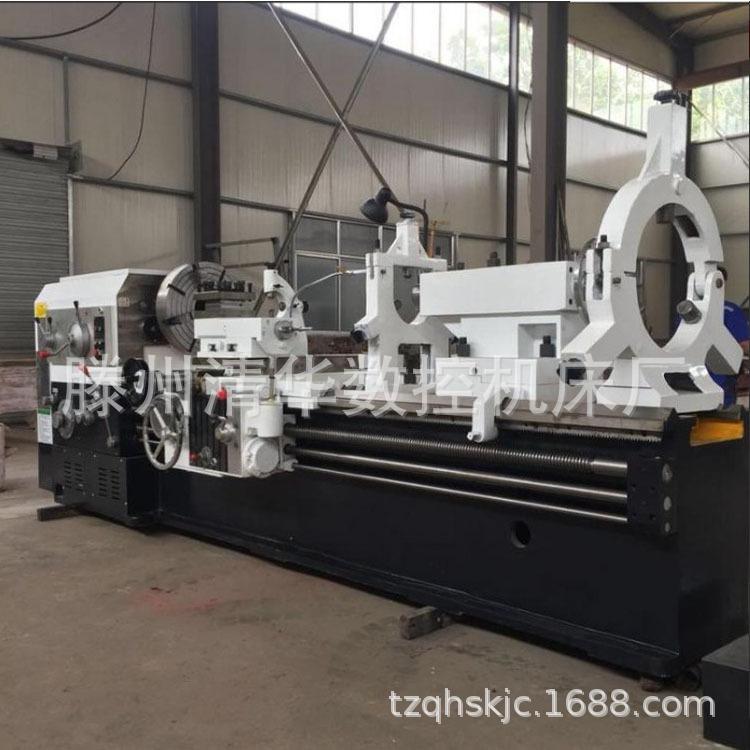

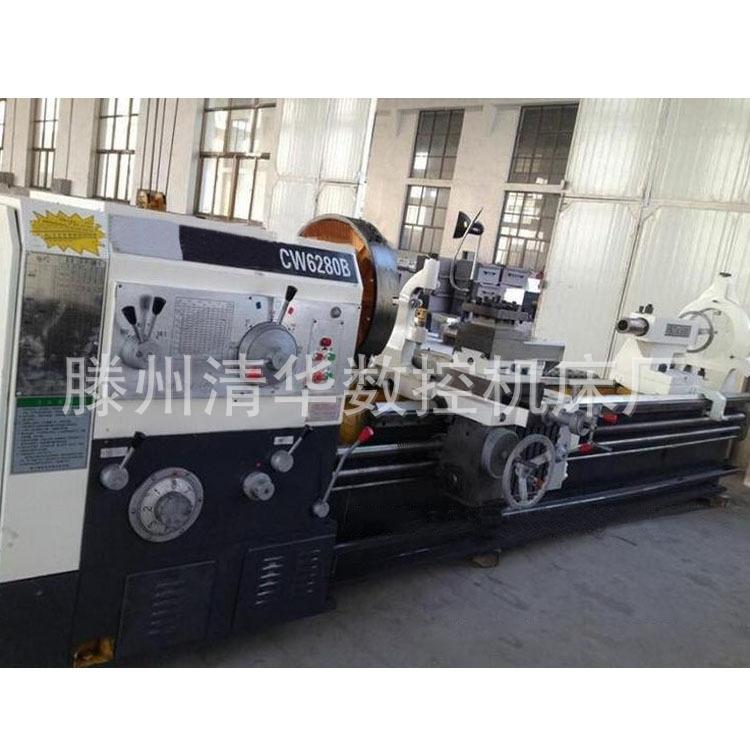

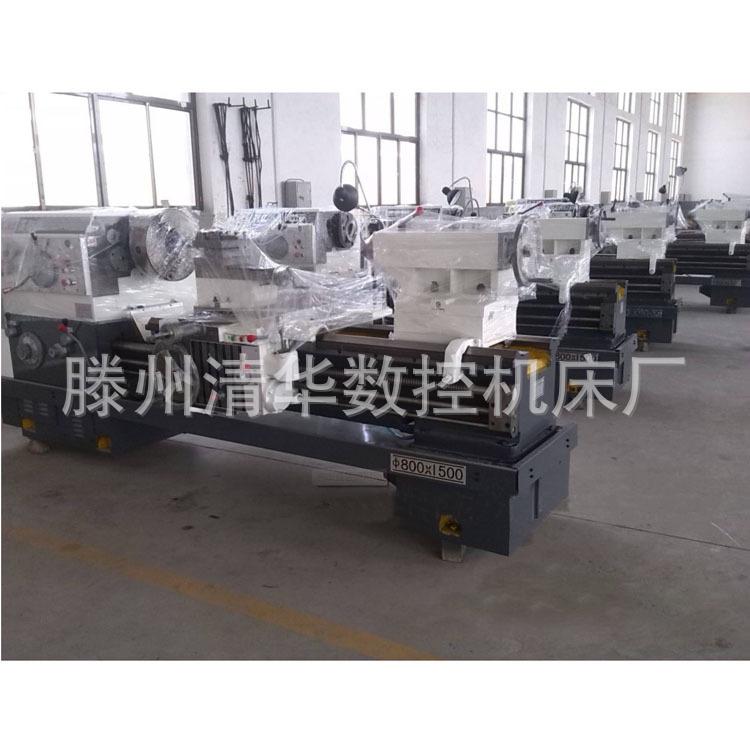

Fornecimento de Torno Comum Cw6280Bx1500, Torno Horizontal de Serviço Pesado com Barra Guia Larga e Furo Grande, Torno de Bancada 6280
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
CW6280Estrutura dos parâmetros técnicos do torno horizontal
Esta série de máquinas-ferramentas é adequada para tornear superfícies cilíndricas internas e externas, superfícies cônicas e outras peças rotativas. Ela pode processar várias roscas métricas, imperiais, modulares e diametrais comumente usadas, e pode brochar ranhuras de óleo e rasgos de chaveta. Esta série de tornos também tem o seguinte:
1. A cama adota chapas duplamente reforçadas nas paredes laterais de largura, e as chapas de reforço internas adotam uma estrutura combinada em forma de caixa e reforço oblíquo. A rigidez geral é um terço daquela da estrutura de reforço em forma de porta de parede única.
2. A operação é centralizada, o slide é equipado com um mecanismo de movimento rápido, e a alça única é usada para operação intuitiva; a conversão para frente e para trás do fuso e o freio são controlados hidraulicamente. O torno tem rigidez estrutural uniforme e rigidez de transmissão, precisão estável e pode executar o corte.
3. Fácil de mover; o sistema de lubrificação é um sistema de circulação externa, que garante a precisão do processamento.
4. O furo do fuso é de 104 mm, e a contraponta é equipada com um mostrador e linhas gravadas, o que é intuitivo de usar; a aparência geral da máquina-ferramenta é bonita e fácil de limpar e manter.
|
mofo Número |
CW6180B/C CW6280B/C |
CW61110B/C CW62110B/C |
|||
|
Diâmetro de rotação da peça de trabalho na base |
milímetros |
800 |
1100 |
||
|
A peça de trabalho da peça de trabalho na estrutura da lâmina |
milímetros |
500 |
800 |
||
|
Comprimento da peça de trabalho |
milímetros |
1500 3000 4000 5000--12000 |
|||
|
Diâmetro de rotação interna da ranhura da sela×largura efetiva |
milímetros |
1000/310 |
1300/310 |
||
|
Diâmetro do furo passante do fuso e tipo de cabeça do eixo |
|
104(BSeries)130(CSeries)D11 |
|||
|
Cone frontal do furo do fuso e cone superior |
|
120(BSeries)140(CSeries)Mohs5# |
|||
|
Série e faixa de velocidade do fuso |
rpm |
18tipo5.4-720 |
18tipo5.4--720 |
||
|
Magnitude e alcance longitudinal do avanço |
mm/r |
64tipo0,06-24,3 |
64tipo0,05-24,3 |
||
|
escopo1:1 |
mm/r |
0,1-1,52 |
|||
|
escopo16:1 |
mm/r |
1,6-24,3 |
|||
|
Faixa de microalimentação por troca de marchas |
mm/r |
0,06-0,912 |
0,05-0,76 |
||
|
Proporção entre avanço transversal e avanço longitudinal |
|
1/2 |
|||
|
Velocidade de movimento rápido da sela |
|
4000 |
|||
|
Passo do parafuso da máquina-ferramenta |
mm/min |
12(Métrico);1/2"(Imperial) |
|||
|
Número e intervalo de tipos de threads métricos |
milímetros |
50tipo1-240(Outro14Fios não padronizados) |
|||
|
Número e faixa de roscas em polegadas |
tpi |
26tipo14-1 |
|||
|
Número e intervalo de threads do módulo |
milímetros |
53tipo0,5-120 |
|||
|
Número e faixa de roscas de passo de diâmetro |
PD |
24tipo28-1 |
|||
|
Curso horizontal da estrutura da lâmina inferior |
milímetros |
500 |
500 |
||
|
Curso superior do descanso da ferramenta |
milímetros |
200 |
200 |
||
|
Curso da manga do cabeçote móvel |
milímetros |
250 |
250 |
||
|
Conicidade da manga do cabeçote móvel |
|
Mohs5# |
Mohs5# |
||
|
Largura do trilho-guia da base do torno e dureza de têmpera |
milímetros |
550/600 RC52 |
600 RC52 |
||
|
potência do motor principal |
KW |
11 ou 15 |
11 ou 15 |
||
|
Potência rápida do motor |
KW |
1.1 |
1.1 |
||
|
Potência do motor da bomba de resfriamento |
C |
120 |
120 |
||
|
Largura da máquina×alto/Largura da embalagem×alto |
milímetros |
1550×1630/1880×1910 |
1560×1900/1800×2140 |
||
|
Comprimento da máquina/ Comprimento da caixa de embalagem |
trabalhar Comprimento da peça |
1500 |
milímetros |
3700/4150 |
3700/3900 |
|
3.000 |
milímetros |
5250/5650 |
5250/5400 |
||
|
4000 |
milímetros |
6250/6650 |
6250/6450 |
||
|
5.000 |
milímetros |
7250/8050 |
7250/7630 |
||
|
Peso líquido da máquina-ferramenta/peso bruto |
Comprimento da peça de trabalho |
1500 |
milímetros |
4900/6000 |
5500/6350 |
|
3.000 |
milímetros |
5500/6900 |
6100/7250 |
||
|
4000 |
milímetros |
6100/8000 |
6700/8150 |
||
|
5.000 |
milímetros |
6900/9000 |
7500/9200 |
||
|
rolamento de carga |
kg |
2000 |
2000 |
||
Lembrete: os atributos e preços dos produtos são apenas para referência. Entre em contato para obter detalhes.
