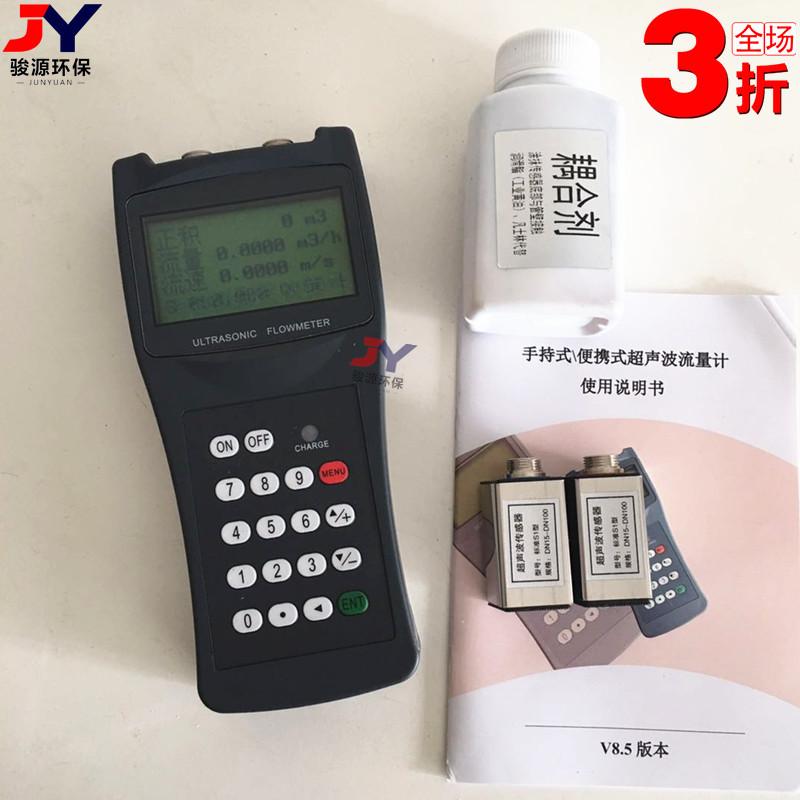

Medidor de vazão ultrassônico TDS-100H

Visão geral

O medidor de vazão ultrassônico portátil usa um sensor clamp-on para medir o fluxo de líquido. O processo de instalação é simples, e a interface homem-máquina chinesa completa facilita a operação. É particularmente adequado para testes de equilíbrio de fluxo e monitoramento de fluxo: água potável, água de rio, água do mar, água de resfriamento, água quente, esgoto industrial, óleo lubrificante, diesel, óleo combustível, líquidos químicos, etc.

Uma breve descrição

● Registrador de dados integrado para registrar data, fluxo cumulativo, status do sinal, horas de trabalho, etc.;

● 4 linhas de caracteres chineses na mesma tela exibem fluxo instantâneo, velocidade de fluxo, fluxo cumulativo, status do sinal, etc.;

● A interface de dados padrão RS232 é usada para detecção de rede ou exportação de dados gravados;

● Saídas OTC positivas, negativas, sinais de pulso de acumulação estática e sinais de frequência (1-19999KHZ opcional)

Características

● Método de medição sem contato, tamanho pequeno, leve, fácil de transportar.

● O sensor é fácil de instalar e pode ser usado para medir meios condutores de som em tubos de vários tamanhos.

● O processo de medição não requer a destruição da tubulação, não requer a interrupção da produção, o sensor não entra em contato com o meio medido e não há perda de pressão.

● Adequado para medir tubos de metal, tubos de plástico e outros tubos de transmissão de som.

● Bateria recarregável integrada, pode funcionar continuamente por mais de 12 horas.

● A função de impressão inteligente no local garante a integridade dos dados de fluxo.

Canal único/duplo

Fácil de transportar e medição móvel

Adequado para pesquisa

Adequado para calibração metrológica

.Função de medição de espessura

Parâmetros técnicos

precisão de medição	Melhor que 1,0%
mostrar	4 linhas de caracteres chineses na mesma tela exibem fluxo instantâneo, taxa de fluxo, fluxo cumulativo, status do sinal
Saída de sinal	Saída OCT isolada de canal RS232/1 não isolada
Temperatura de operação	Tipo normal -20～70 graus, tipo de alta temperatura -20～160 graus
Fonte de alimentação funcionando	Fonte de alimentação recarregável NiMH integrada, 220 VCA
Método de instalação	Montado externamente, DN15～DN6000

Os parâmetros técnicos são os seguintes:

Medição

Princípio de medição: Princípio de correlação de diferença de tempo

Taxa de fluxo: 0,01~25 m/s

Resolução: 0,025 cm/s

Repetibilidade: 0,15% da leitura, dependendo da aplicação

Precisão: (o campo de fluxo é totalmente desenvolvido e radialmente simétrico)

Fluxo de volume: ± 1% da leitura, dependendo da aplicação

± 0,5% da leitura, calibrado

Taxa de fluxo: ± 0,5% da leitura, dependendo da aplicação

Meios mensuráveis: Todos os fluidos condutores de som com bolhas de ar ou partículas sólidas com um conteúdo de volume <10%

Concha do host

Peso: ~ 1,9 kg

Nível de proteção: IP65 (conforme EN60529)

Material: Liga de alumínio, revestimento em pó

tamanho: (226 x 213 x 59) mm (L x A x P)

Canais: 2

Zona de Perigo: Zona 2

Fonte de alimentação: Bateria recarregável (6V/4Ah); Fonte de alimentação externa (100 ~ 240)VAC

Tempo de funcionamento da bateria: >14h

Display: 2 x 16 caracteres, matriz de pontos, com luz de fundo

Temperatura de trabalho: -10 ~ 60℃

Consumo de energia: < 6W

Média do sinal: (0 ~ 100)s, ajustável

Taxa de medição: (100 ~ 1000)Hz (1 canal)

Tempo de resposta: 1s (1 canal), 70ms opcional.

Função de medição

Medições: Fluxo de volume/massa, velocidade de fluxo, fluxo de energia (entrada de temperatura necessária)

Quantidade acumulada: volume, massa, energia (opcional)

Funções de cálculo: média, diferença, soma

Parâmetros registráveis: Todas as quantidades medidas e acumuladas

Capacidade: >100.000 medições

Interface de comunicação: RS232, RS485 (opcional)

Parâmetros comunicáveis: valores medidos, valores registrados, registros de parâmetros

Software: FluxData (opcional)

Funções: Download de valores/registros medidos, Exibição gráfica, Conversão de formato

Sistema operacional: WindowsTM

Saída do processo (opcional)
