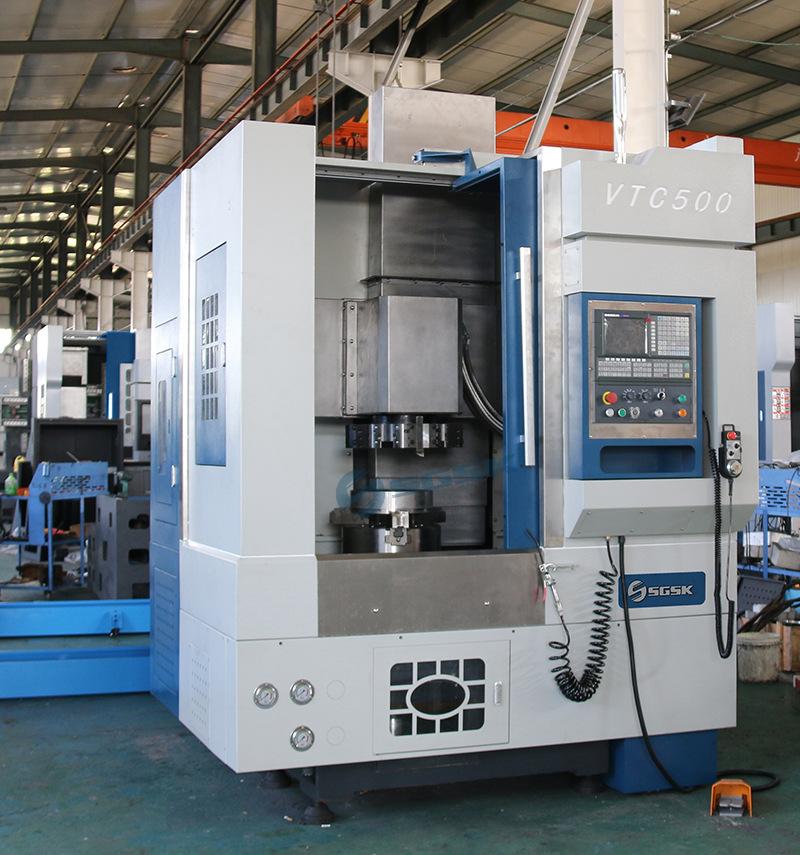

Torno Vertical CNC Torno Vertical CNC VTC500 Torno Vertical CNC Torno Vertical CNC Centro de Torneamento CNC

Os principais parâmetros técnicos

ESPECIFICAÇÕES

Unidades

VTC500

Diâmetro máximo de rotação

Diâmetro máximo do balanço

milímetros

500

Diâmetro máximo de torneamento

Diâmetro de giro máx.

milímetros

400

Modelo de fuso

Modelo de fuso

A2-8

Diâmetro do mancal do fuso

Diâmetro do mancal do fuso

milímetros

120

Faixa de velocidade do fuso

Faixa de velocidade do fuso

rpm

50-1250

Torque de saída do fuso

Torque de saída do fuso

nm

350

Diâmetro do mandril

Diâmetro do mandril

〞

Mandril hidráulico HYD de 12 polegadas

Forma de torre

Tipo de torre

Horizontal 8 estações  Posição Hor.8

Especificação Dota

Especificação da torre

100

Tamanho da ferramenta

Tamanho da ferramenta

milímetros

□25/φ40

Dota Viagem no eixo X

Curso da torre eixo X

milímetros

-325

Dota Deslocamento do eixo Z

Curso da torre eixo Z

milímetros

500

Distância facial da extremidade inferior da Torre Torre

Distância da parte inferior da torre até a parte superior do mandril

milímetros

0-500

Linha ferroviária X/Z

Trilhos lineares X/Z

45 Rolo de rolamento

Diâmetro do parafuso X/Z

Diâmetro do parafuso X/Z

milímetros

φ40

Alimentação rápida do eixo X

Avanço rápido no eixo X

m/min

15

Eixo Z entra rapidamente

Avanço rápido no eixo Z

m/min

12

avanço de corte

Corte de alimentação

m/min

0,1-5000

Potência/torque do motor do eixo X

Potência/torque do motor do eixo X

Potência quilowatt/nm

1,6/10

Potência/torque do motor do eixo Z

Potência/torque do motor do eixo Z

Potência quilowatt/nm

2,4/15

Potência do motor do fuso/Torque

Potência/torque do motor principal

Potência quilowatt/nm

15/11- 140

Dimensões(comprimento×largura×altura)

Tamanho total (C*L*A)

eu

1,8*1,8*2,5

Peso da máquina

Peso da máquina

kg

4200
