Regulador de Tensão SCR Zk-3 Regulador Semicontrolado Controle Remoto Integrado com Controle Próximo 0-10mA Deslocamento de Fase Cruzamento Zero Toque

ZK-3 Regulador de Tensão SCR ZK-3 Regulador de Tensão ZK-3 Gatilho de Tensão Visão Geral:

Regulador de Tensão SCR ZK-3É um dispositivo de acionamento de tensão de alta qualidade especialmente desenvolvido, fabricado e produzido pela Shanghai Renzhong Instrument & Electrical Co., Ltd. O produto adota um circuito integrado dedicado para substituir o circuito de acionamento montado com componentes discretos, preenchendo assim a lacuna doméstica.ZKSeriesZKReguladores de tensão a tiristor são amplamente utilizados em várias empresas industriais e de mineração, faculdades e universidades, instituições de pesquisa científica, etc. Controle de temperatura "manual" e "automático", transmissão CC, bem como regulação de tensão CA e CC, controle de velocidade, escurecimento, etc. É um novo instrumento executivo ideal com qualidade estável e desempenho confiável.

Nossos produtos incluem reguladores de tensão tiristor monofásicos e trifásicos, que são semicontrolados, totalmente controlados, de disparo por zero e conjuntos completos para os usuários escolherem.

• usar

ZK-3O regulador de tensão de tiristor trifásico é usado para o controle automático de aquecimento de vários elementos de aquecimento resistivos, níquel-cromo, ferro-cromo-alumínio, hastes de carbono, hastes de molibdênio e outros componentes. O regulador de tensão de tiristor trifásico e o sinal de saída são CC0～10mA、4～20mAou0～10V、1～5VTipo de instrumento de controle automático.PIDO dispositivo de controle digital do regulador pode ser combinado com um computador para formar um sistema de controle automático de temperatura. Ele pode disparar o tiristor em tensão CA trifásica e circuito ponte semicontrolado CC trifásico. Também pode ser usado para ajustar a tensão de transmissão CC e carga CC. O disparador é equipado com um ajuste manual interno, que é conveniente e confiável de usar, e, portanto, amplamente utilizado.

Como o dispositivo usa componentes integrados, tem tamanho pequeno, peso leve, alta eficiência, longa vida útil, controle flexível, fácil manutenção, boa simetria trifásica, ajuste suave e outras vantagens, é um instrumento executivo novo extremamente ideal em controle de temperatura térmica, transmissão CC e dispositivos de alimentação por tiristores.

Introdução ao desempenho dos componentes principais: Adequado para acionamento por defasagem de pulso de canal único de meia onda negativa, com boa linearidade de defasagem, ampla faixa de defasagem, bom desempenho anti-interferência e acionamento de pulso amplo; usado em dispositivos de fonte de alimentação de ponte semicontrolada monofásica e trifásica.

 A largura de pulso do gatilho é determinada pelo capacitor externo entre os pinos 10# e 11#, que geralmente é 0,047. Aumentar o capacitor pode obter uma largura de pulso maior que 60 graus. O capacitor entre os pinos 2# e 3# é geralmente 0,47.

O circuito de disparo é do tipo de polaridade positiva, ou seja, o ângulo de condução de saída aumenta à medida que a tensão de controle de defasagem aumenta. Para diferentes tensões de defasagem Uy, desde que a razão dos resistores ponderados seja alterada, a tensão de offset correspondente Up é ajustada e o potenciômetro de inclinação de dente de serra (6,8K) é ajustado, diferentes tensões de controle de defasagem podem obter toda a faixa de defasagem.

Cálculo do valor da resistência limitadora de corrente síncrona de 5,6K: R = tensão síncrona / 2 KΩ

• Dados técnicos
  • sinal de entrada:0～10mA、4～20mAou0～10V、1～5VCC
  • Impedância de entrada de sinal:980Ah(O ajuste de limite é0hora)
  • Sinal de saída: pulso trifásico com deslocamento de fase
  • Largura do pulso de saída: ≧500US
  • Amplitude do pulso de saída: ≧3.5～5V
  • Corrente de pulso de saída: ≧500mA
  • Faixa de deslocamento de fase: não inferior a cada meia onda CA120℃Ângulo elétrico
  • Desequilíbrio de pulso trifásico: ≦±5°
  • Modo de controle: controle interno (controle manual) ou controle externo (controle remoto ou controle automático)
  • Modo de trabalho: contínuo
  • Interval limite de saída:10%～100%Dez níveis ajustáveis
  • Faixa limite de entrada: trifásico380 V±10%50Hzou60Hz
  • Carga de forma: Carga resistiva reguladora de tensão CA: △
  • Tensão de saída do circuito principal: trifásica0～370VContinuamente ajustável
• Condições de Uso
  • A altitude não excede1000arroz
  • A temperatura do meio circundante não é superior a50℃, não menos que -10℃
  • A umidade relativa do ar não é superior a95℃
  • Sem corrosão química ou odor explosivo
• princípio de trabalho

O regulador de tensão trifásico adota o princípio de controle por defasagem para0～10mA、4～20mAou0～10V、1～5VO sinal de controle é convertido em um ângulo elétrico correspondente para controlar o ângulo de abertura do tiristor para atingir o propósito de ajustar a tensão na carga. O regulador de tensão consiste em um transformador síncrono trifásico, um síncronoRCConsiste em rede de filtragem, gatilho de fase por tiristor integrado, amplificação de pulso e transformador de isolamento, atenuação limitadora de sinal de entrada, ajuste de controle manual, saída do regulador, fonte de alimentação CC regulada integrada e outros elos.

A tensão da rede é reduzida por um transformador de potência síncrono.RCApós filtrar a rede, é enviado paraKCO gatilho de deslocamento de fase composto pelo circuito integrado gera uma tensão de onda dente de serra linear.0～10mA、4～20mAou0～10V、1～5VQuando o sinal de controle intersecta a tensão dente de serra do gatilho integrado, o gatilho por deslocamento de fase gera um pulso monostável de deslocamento de fase, que é amplificado e isolado pelo transformador de pulso para emitir o pulso para disparar o tiristor.

Regulador de tensão tiristorizado trifásico, o ajuste interno é equipado com ajuste manual interno. O circuito de sinal de entrada é equipado com um elo de atenuação de limite, que pode ser ajustado de acordo com diferentes necessidades.10%～100%O controle de potência e a atenuação limitante são divididos em dez níveis para os usuários alterarem à vontade.

• Introdução à estrutura

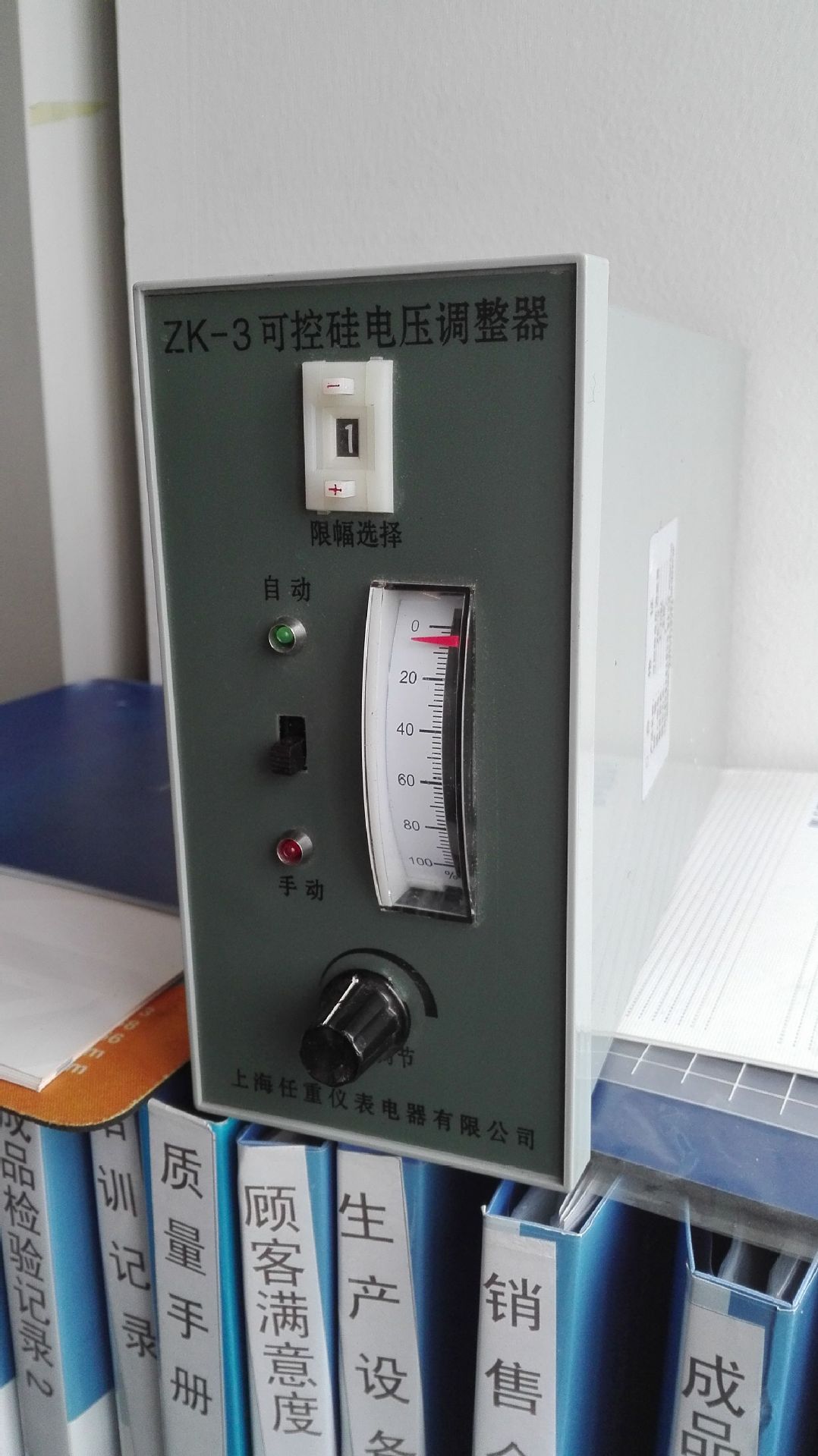

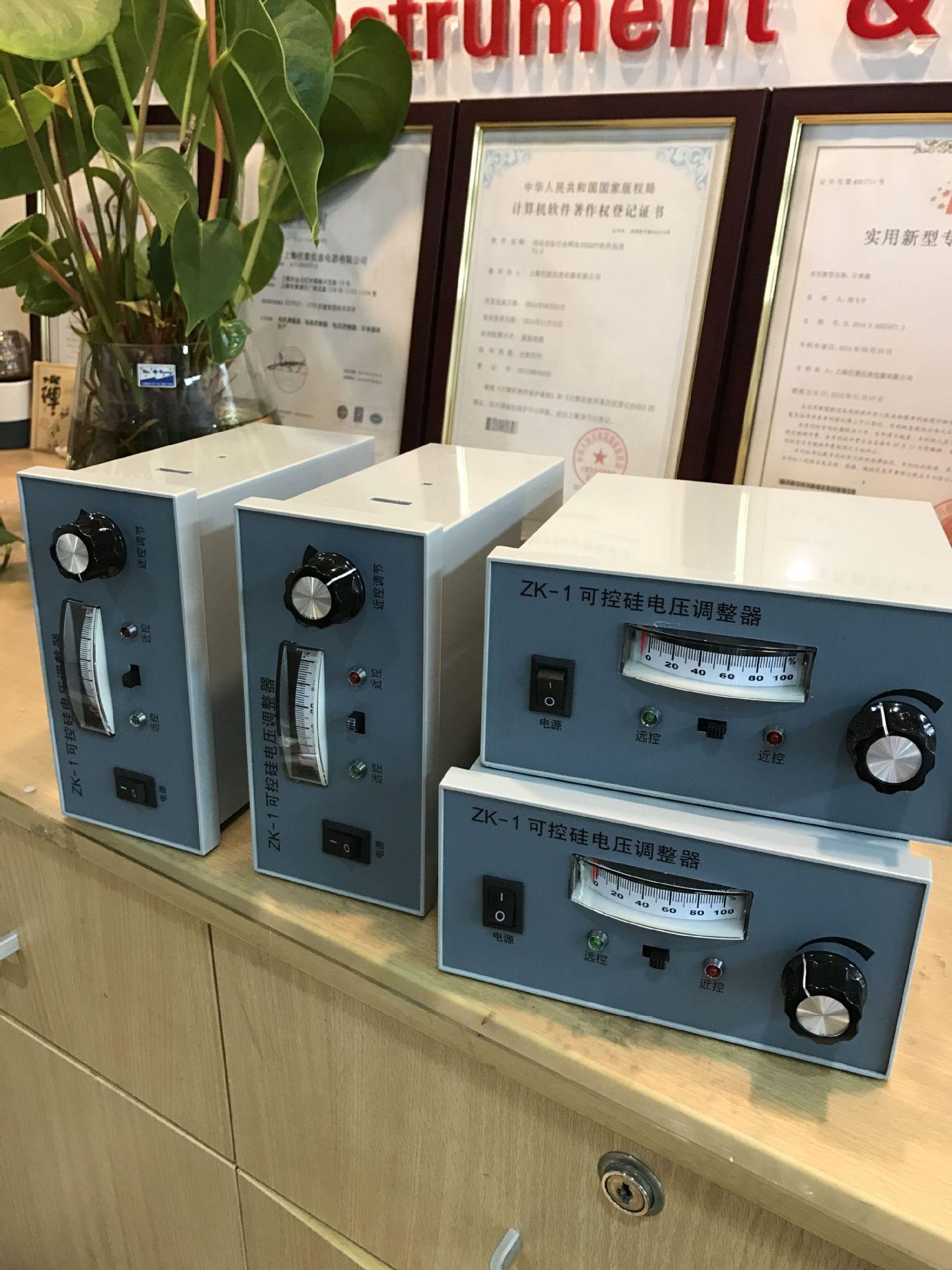

O regulador de tensão por tiristor trifásico é uma estrutura de instrumento de painel, com dois tipos: vertical e horizontal. As dimensões estão de acordo com as dimensões padrão unificadas nacionais.160×80×155mm(Altura × Largura × Comprimento) Horizontal (horizontal)80×160×155mm(Altura × largura × comprimento)

Tamanho da abertura do painel de instalação: vertical152×76 mm, horizontais76×152 mm

A parte traseira do regulador de tensão possui uma placa de terminais para alimentação trifásica de entrada, pulso de saída, fiação de controle de entrada e disposição dos cabos.

• Método de fiação
  • Regulador de tensão para fiação de regulação de tensão AC

• Diagrama de fiação do regulador de tensão para carga CC
• Ao conectar a alimentação trifásica na sequência de fases correta, a resposta do dispositivo deve ser consistente com a resposta do circuito principal. A saída de pulso do dispositivo é conectada ao eletrodo de gate do tiristor.Ga ;Gb ;GceKa; Kb ;KcA entrada do dispositivo está na saída0～10mA、4～20mAou0～10V、1～5VNo instrumento de controle, os polos positivo e negativo não devem ser conectados incorretamente.

7. Ajuste Manual

Use três maiores potências220 VAs lâmpadas são conectadas em formato de estrela como cargas simuladas na extremidade de saída do circuito principal (a potência da lâmpada é geralmente maior que200WSe a corrente for muito pequena, ela não atingirá a corrente de trabalho de manutenção do tiristor, causando mal-entendidos durante a depuração). Gire os interruptores "controle local" e "controle remoto" no painel de instrumentos para a posição "controle local", ajuste manualmente o botão para zero, ligue a energia e o indicador "controle local" no painel acenderá. Em seguida, ligue a energia do circuito principal e ajuste lentamente o botão "controle local" no sentido horário. Neste momento, a lâmpada muda de escura para brilhante, e a indicação de saída do regulador muda de0para100%, o tiristor está totalmente ligado, a lâmpada está mais brilhante e a tensão de saída trifásica é medida por um voltímetro.370V, gire o botão "Near Control" no sentido anti-horário, a situação é o oposto da acima. A lâmpada não deve piscar ou pular durante todo o ajuste.

Se a lâmpada de saída estiver ligeiramente brilhante quando o botão de ajuste "controle de proximidade" estiver em zero, isso significa que o circuito principal tem saída. Você pode ajustar o potenciômetro da inclinação da onda dente de serra no painel.A、B、C, para equilibrar.

O regulador de tensão tiristorizado trifásico foi ajustado antes de sair da fábrica. Em circunstâncias normais, o usuário não precisa fazer ajustes. Se alguma anormalidade for encontrada durante os ajustes acima, você deve primeiro verificar se a fiação do dispositivo está correta, se o tiristor e outros componentes estão danificados e se a tensão da rede está normal. Não faça ajustes cegamente para evitar desconfigurar o dispositivo.

• auto-ajuste

Depois que a parte "controle próximo" funcionar normalmente, você pode ajustar o "Controle remoto""" seção, deslize o interruptor para"""Controle remoto"A luz indicadora automática está acesa. Pressione"0～10mA、4～20mAou0～10V、1～5VEntrada de sinal. Ligue a alimentação do circuito principal e ajuste a indicação de saída de0-100%A lâmpada de carga de saída também pula de escura para brilhante.0～10mA、4～20mAou0～10V、1～5VA lâmpada de carga de saída do sinal de entrada também deve mudar de escura para brilhante.10mAou10V, reduzido a0A saída deve ser o oposto da acima.Controle remoto"Ajuste concluído.

Se estiver operando em modo CC, apenas uma lâmpada precisa ser conectada à saída, e o equilíbrio trifásico precisa ser observado com um osciloscópio. Outros métodos de ajuste são os mesmos de acima.

• Notas
  • O instrumento vem com um manual de instruções, um certificado de produto e um conjunto de suportes de montagem.
  • Nossa fábrica implementa três garantias para os produtos, e reparos gratuitos são fornecidos dentro de um ano.
  • O instrumento deve ser armazenado em um depósito em local ventilado, seco e sem gases corrosivos.
  • Nossa fábrica pode auxiliar os usuários na instalação, depuração e reparo de instrumentos.4Cobranças se aplicam.

Se o usuário tiver requisitos especiais, nossa fábrica está disposta a projetar o conjunto completo de equipamentos necessários para o usuário, incluindo vários eletrodomésticos e caixas de controle, armários, etc.
