Regulador de Tensão Zk-3 Disparo por Deslocamento de Fase Cruzamento Zero 0-10mA Controlador de Aquecimento Elétrico Disparo de Tensão

Nossos produtos incluem reguladores de tensão tiristor monofásicos e trifásicos, que são semicontrolados, totalmente controlados, de disparo por zero e conjuntos completos para os usuários escolherem.

um,      usar

ZK-3O regulador de tensão trifásico a tiristor é um dos produtos da série de controladores inteligentes desenvolvidos e projetados independentemente pela Shanghai Renzhong Instrument and Electrical Co., Ltd. É usado para equipamentos de controle automático de aquecimento de vários elementos de aquecimento resistivos, níquel-cromo, ferro-cromo-alumínio, barras de carbono, barras de molibdênio e outros componentes. O regulador de tensão trifásico a tiristor e o sinal de saída são CC0～10mA、4～20mA ou 0～10V、 1～5V Tipo de instrumento de controle automático.PID O dispositivo de controle digital do regulador pode ser combinado com um computador para formar um sistema de controle automático de temperatura. Ele pode disparar o tiristor em tensão CA trifásica e circuito ponte semicontrolado CC trifásico. Também pode ser usado para ajustar a tensão de transmissão CC e carga CC. O disparador é equipado com um ajuste manual interno, que é conveniente e confiável de usar, e, portanto, amplamente utilizado.

Como o dispositivo usa componentes integrados, tem tamanho pequeno, peso leve, alta eficiência, longa vida útil, controle flexível, fácil manutenção, boa simetria trifásica, ajuste suave e outras vantagens, é um instrumento executivo novo extremamente ideal em controle de temperatura térmica, transmissão CC e dispositivos de alimentação por tiristores.

dois,      Dados técnicos

1.    sinal de entrada:0～10mA、4～20mA ou 0～10V、1～5V CC

2.    Impedância de entrada de sinal:980Ω (ajuste de limite é0 hora)

3.    Sinal de saída: pulso trifásico com deslocamento de fase

4.    Largura do pulso de saída: ≧500US

5.    Amplitude do pulso de saída: ≧3.5～5V

6.    Corrente de pulso de saída: ≧500mA

7.    Faixa de mudança de fase: não inferior a cada meio ciclo CA120℃ Ângulo elétrico

8.    Desequilíbrio de pulso trifásico: ≦±5°

9.    Modo de controle: controle interno (controle manual) ou controle externo (controle remoto ou controle automático)

10.              Modo de trabalho: contínuo

11.              Interval limite de saída:10%～100%Dez níveis ajustáveis

12.              Faixa limite de entrada: trifásico380 V±10%     50Hzou 60Hz

13.              Carga de forma: Carga resistiva reguladora de tensão CA: △

14.              Tensão de saída do circuito principal: trifásico0～370VAjustável continuamente 3. Condições de uso

1.    Altitude não excedendo1000 arroz

2.    A temperatura do meio circundante não é superior a50℃, não inferior a -10℃

3.    A umidade relativa do ar não é superior a95℃

4.    Não contém corrosão química e odor explosivo. 4. Princípio de Funcionamento

O regulador de tensão trifásico adota o princípio de controle por deslocamento de fase para0～10mA、4～20mA ou 0～10V、1～5V O sinal de controle é convertido em um ângulo elétrico correspondente para controlar o ângulo de abertura do tiristor para atingir o propósito de ajustar a tensão através da carga. O regulador de tensão consiste em um transformador síncrono trifásico, um síncronoRC Consiste em rede de filtragem, gatilho de fase por tiristor integrado, amplificação de pulso e transformador de isolamento, atenuação limitadora de sinal de entrada, ajuste de controle manual, saída do regulador, fonte de alimentação CC regulada integrada e outros elos.

A tensão da rede é reduzida por um transformador de potência síncrono.RC Após filtrar a rede, ela é enviada paraKC O gatilho de mudança de fase composto pelo circuito integrado gera uma tensão de onda dente de serra linear.0～10mA、4～20mA ou 0～10V、1～5V Quando o sinal de controle intersecta a tensão dente de serra do gatilho integrado, o gatilho por deslocamento de fase gera um pulso monostável de deslocamento de fase, que é amplificado e isolado pelo transformador de pulso para emitir o pulso para disparar o tiristor.

Regulador de tensão tiristor trifásico, a configuração interna é equipada com ajuste manual de configuração interna. O circuito de sinal de entrada é equipado com um elo de atenuação de limite, que pode ser ajustado de acordo com diferentes necessidades10%～100%O controle de potência, limitação de atenuação, é dividido em dez níveis, para os usuários alterarem à vontade.

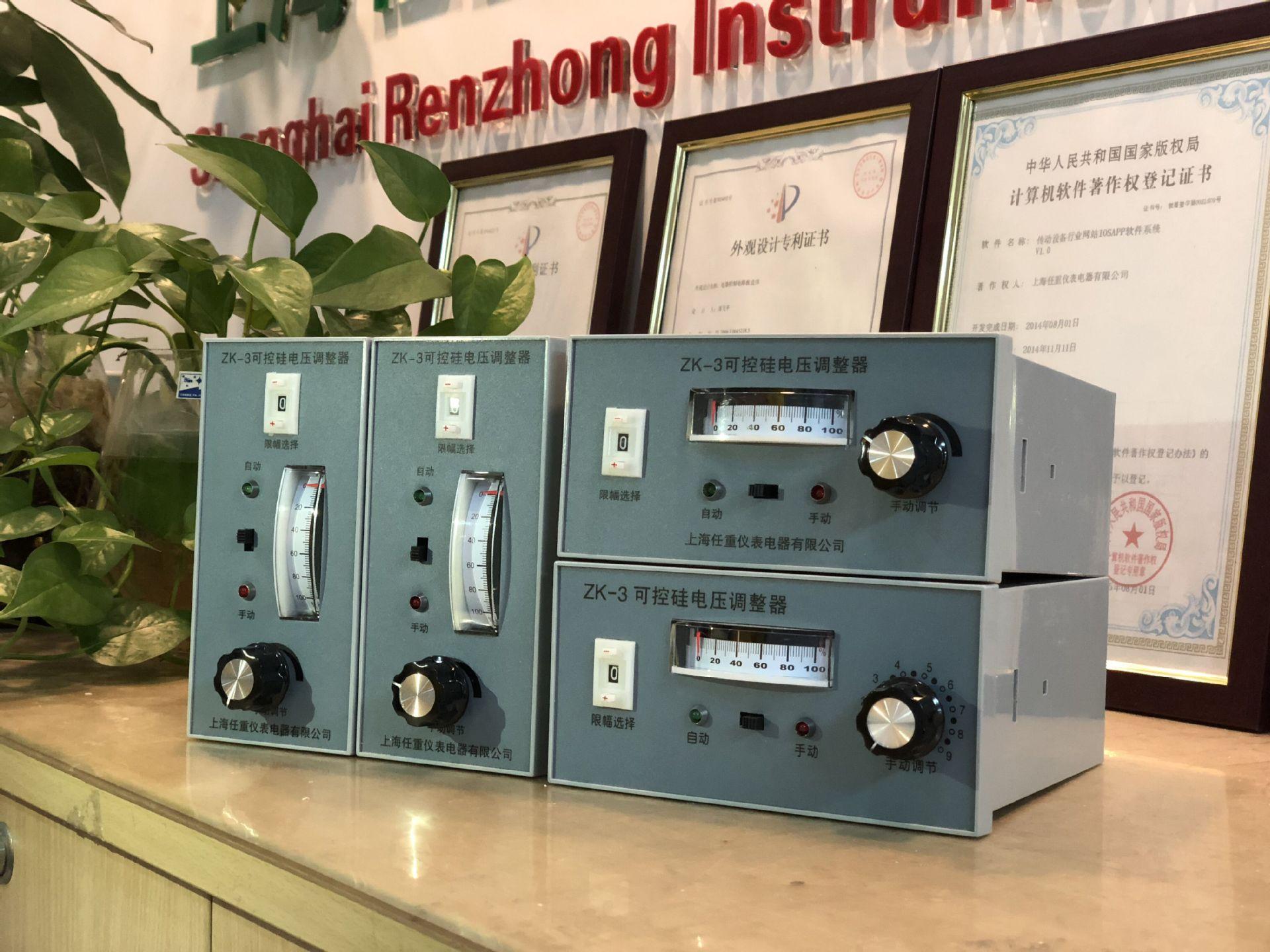

O regulador de tensão tiristor trifásico é uma estrutura de instrumento de painel, com dois tipos: vertical e horizontal. As dimensões estão de acordo com as dimensões padrão unificadas nacionais.160×80×155mm(Altura × Largura × Comprimento) Horizontal (horizontal)80×160×155 mm(alto

× Largura × Comprimento) Tamanho da abertura do painel de instalação: vertical152×76 mm, horizontal76×152 mm

Atrás do regulador de tensão estão a fonte de alimentação trifásica de entrada, o pulso de saída, a placa de terminais de controle de entrada e o arranjo dos cabos.

Para diagrama de fiação, entre em contato com o fabricante pelo 4008818160
