Zkc127 (uma) Tipo Dispositivo de Chave de Controle Hidráulico de Mineração Dispositivo de Chave de Controle Hidráulico de Mineração Personalizado

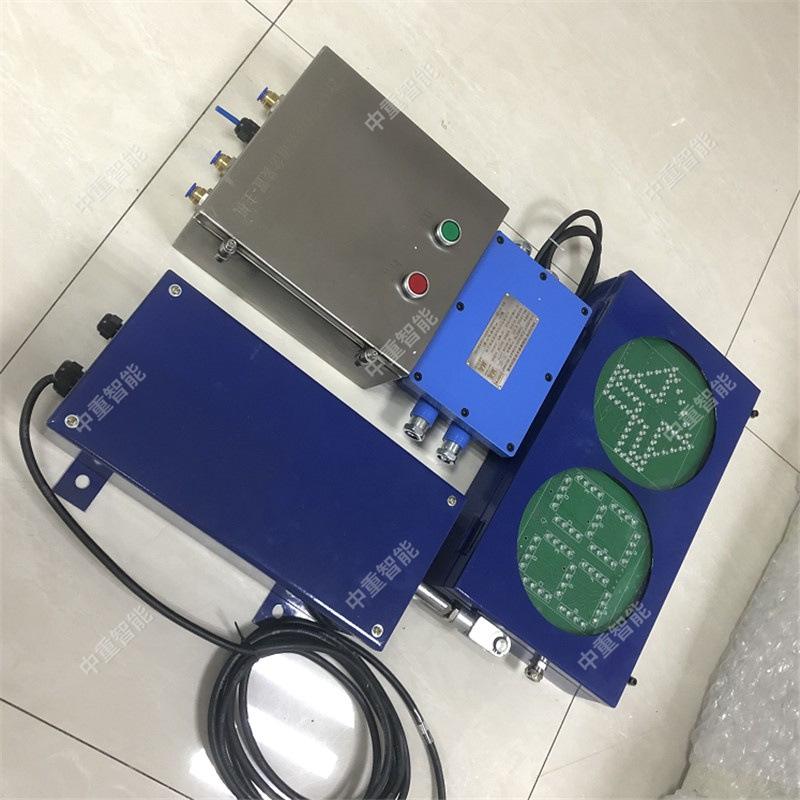

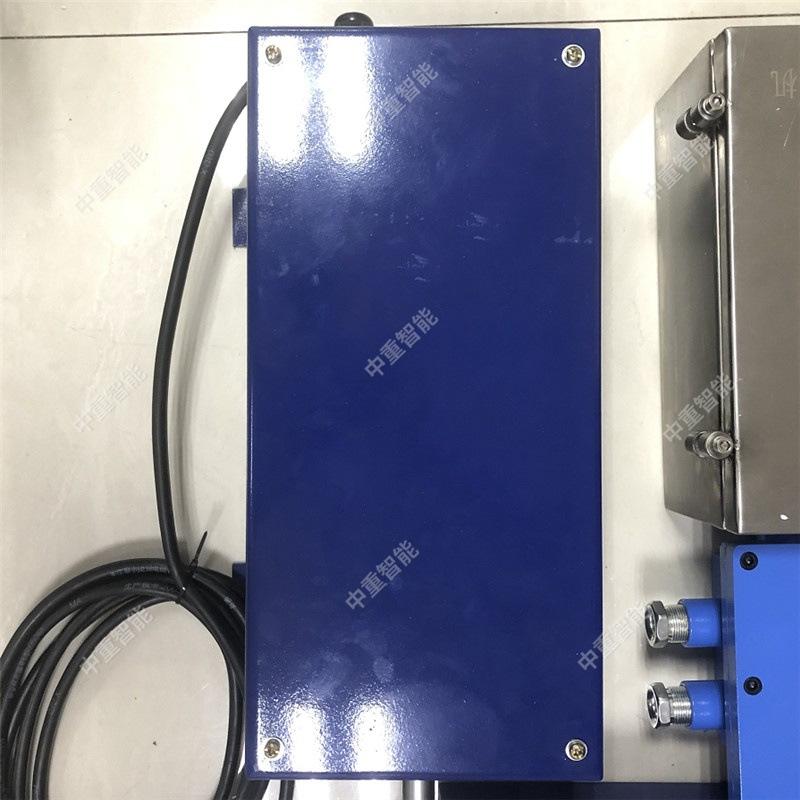

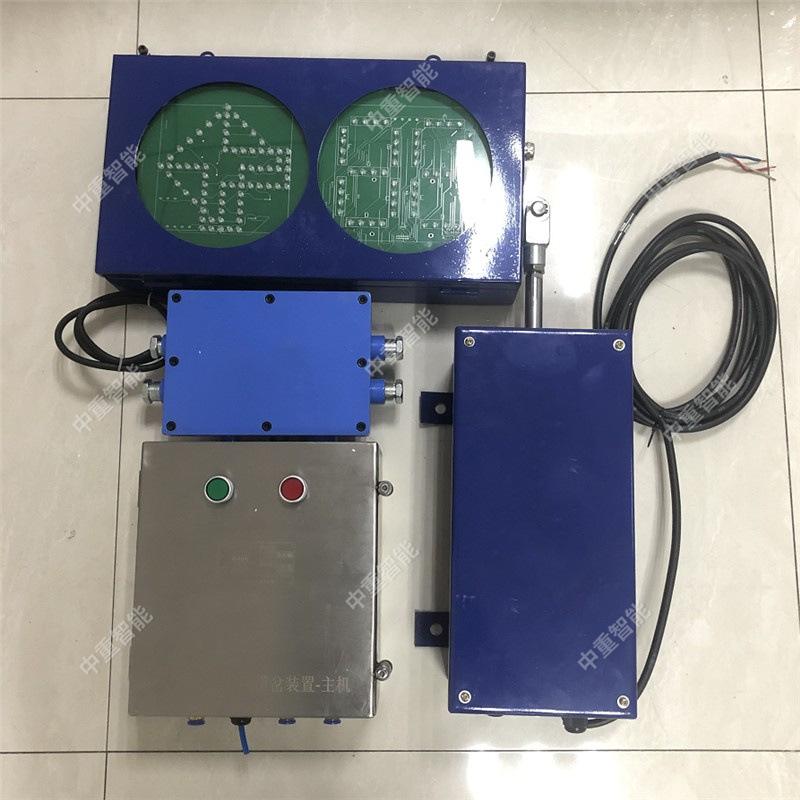

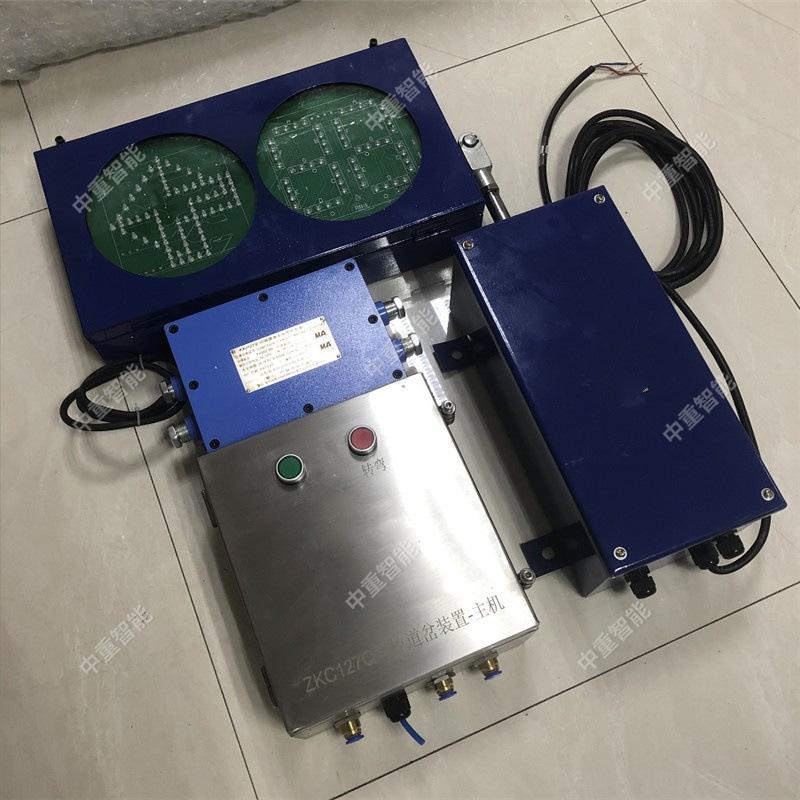

O dispositivo consiste em 1 monitor XH12 à prova de explosão intrinsecamente seguro para mineração (doravante referido como o monitor), 1 caixa de controle PLC KXJ127 à prova de explosão e intrinsecamente segura para mineração (doravante referida como a caixa de controle), 1 atuador de máquina de ponto de controle pneumático intrinsecamente seguro ZKCQ-12Z para mineração (doravante referido como o atuador), 1 transmissor sem fio intrinsecamente seguro FYF50 para mineração (doravante referido como o transmissor), e cabo macio de comunicação MHYVRP2×2 isolado em polietileno com blindagem trançada e bainha de PVC para minas de carvão.

Princípio de funcionamento do aparelho de mudança pneumático

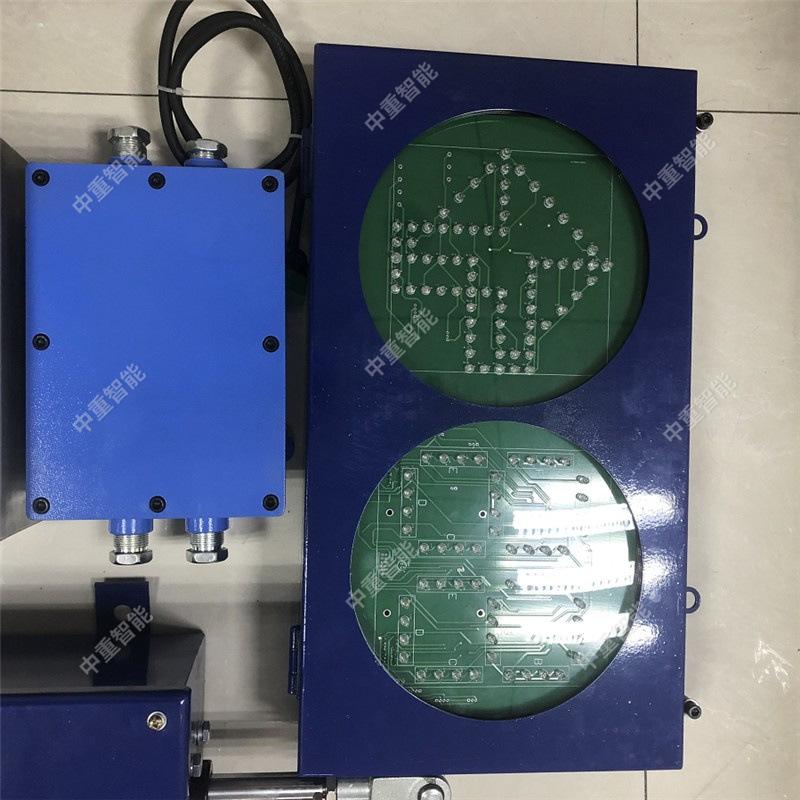

O dispositivo possui um transmissor que envia sinais de controle, e a caixa de controle recebe os sinais e aciona a válvula solenoide no atuador para se mover, fazendo com que o atuador se estenda ou retraia, acionando assim o fechamento ou abertura dos pontos; ao mesmo tempo, o atuador fornece um sinal de feedback de posição para a caixa de controle, e a caixa de controle exibe o estado da via com base no sinal de feedback de posição. A direção indicada pela seta verde significa que a via está engatada e a locomotiva pode circular. Quando a luz redonda vermelha está acesa, indica que a via não está na posição e a locomotiva não pode circular.
