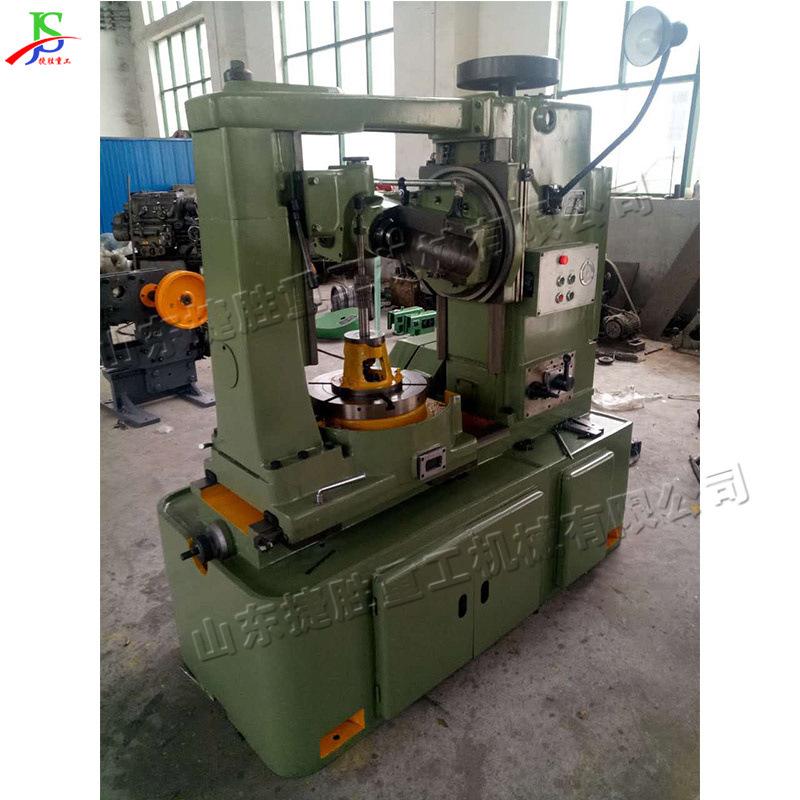

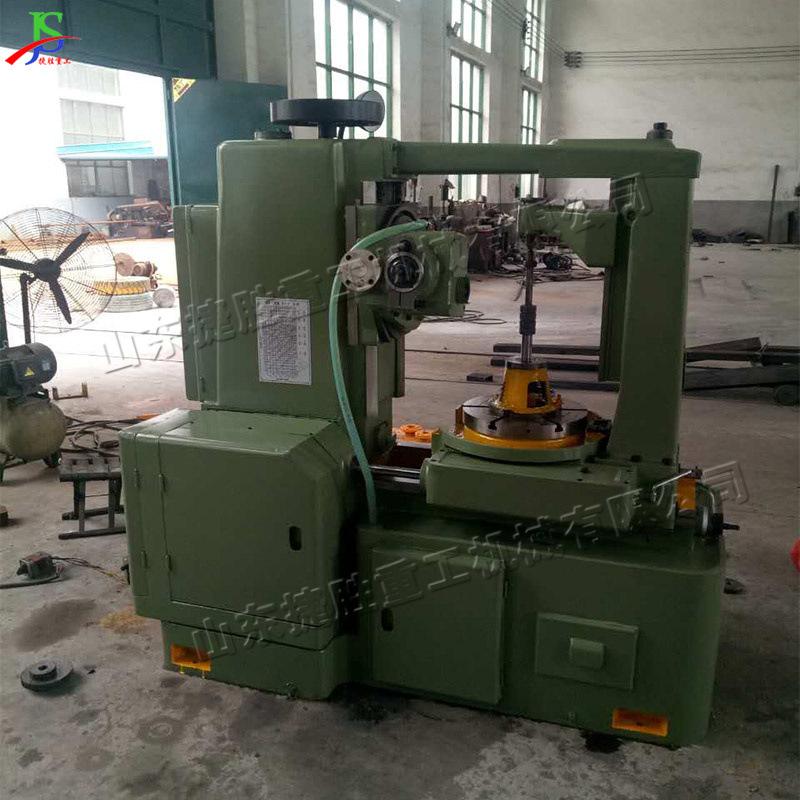

Máquina Elétrica CNC de Fresagem de Engrenagens Pequena Turbina de Cobre Equipamento de Fresagem Automático Máquina de Processamento de Engrenagens de Formato Especial Totalmente Automática
Quantidade

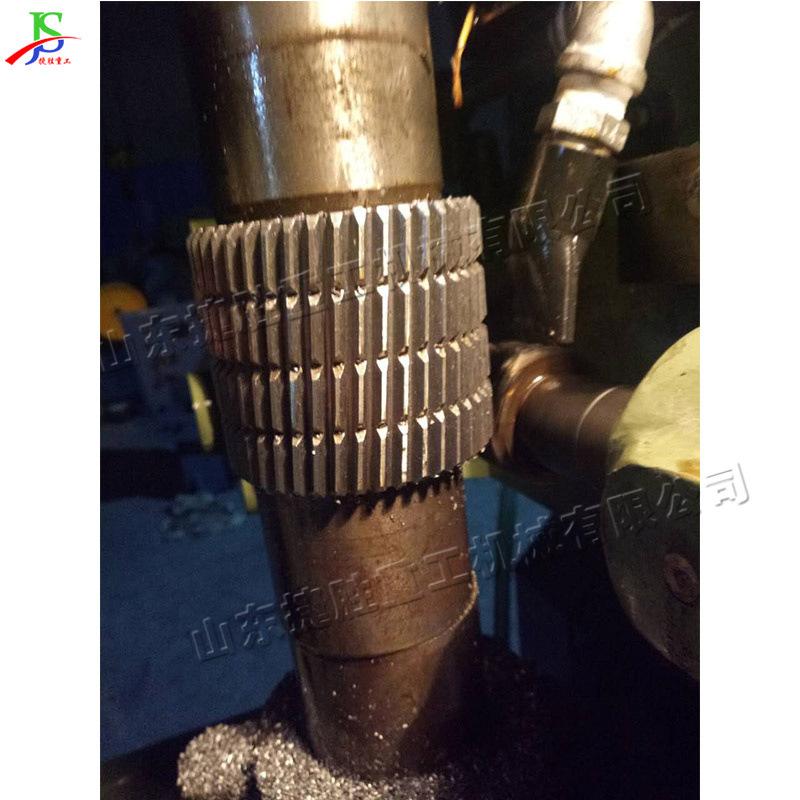

Esta máquina é adequada para processar várias engrenagens cilíndricas, engrenagens espirais e engrenagens. É adequada para produção de peça única e produção em lote. Se houver mais do que algumas máquinas-ferramentas do mesmo tipo, a maneira mais razoável de usá-las é separar uma série de máquinas-ferramentas para corte fino para garantir o excelente processamento das máquinas-ferramentas.
Esta máquina-ferramenta tem rigidez suficiente. Ao rolar engrenagens, ela pode processar até a profundidade necessária do dente de uma só vez, ou pode cortar várias vezes (corte em camadas). Ao cortar em camadas, a quantidade de corte para cada vez deve ser alterada de acordo com certas regras. Por exemplo, selecionando a velocidade de corte apropriada, taxa de avanço e profundidade de corte fino razoável, e instalando com precisão a peça de trabalho, esta máquina-ferramenta pode cortar engrenagens de precisão de sete níveis.
Como esta máquina-ferramenta possui um dispositivo de balanceamento hidráulico para equilibrar a resistência de corte do suporte da ferramenta, ela pode ser usada para fresamento descendente para melhorar a eficiência da produção da máquina-ferramenta.
A máquina-ferramenta é equipada com um dispositivo de movimento rápido do porta-ferramentas e um mecanismo de parada automática quando o corte é concluído. Portanto, esta máquina-ferramenta não é apenas amplamente usada no processamento de engrenagens, mas também é fácil de operar e também pode ser usada para gerenciamento de ferramentas multi-máquinas.
|
projeto |
Parâmetros |
|
zuiDiâmetro máximo de processamento: |
500mm |
|
zuiMódulo máximo de processamento: |
aço5[ferro6]mm |
|
zuiGrande ângulo de hélice de usinagem: |
±45° |
|
zuiDiâmetro máximo da ferramenta instalada: |
120 mm |
|
Conicidade do fuso da ferramenta: |
|
|
Diâmetro da mesa: |
510mm |
|
Abertura da bancada: |
60mm |
|
Conicidade do fuso da peça de trabalho: |
|
|
Distância do eixo do fuso da ferramenta à mesa de trabalho: |
zuiGrande 320mm zuiPequeno 25mm |
|
Distância do eixo do fuso da ferramenta ao eixo de rotação da mesa de trabalho: |
zuiGrande 330mm zuiPequeno 30mm |
|
Distância da extremidade inferior do furo do rolamento do suporte externo até a mesa de trabalho: |
zuiGrande 630mm zuiPequeno 380mm |
|
Estágios de alimentação radial e axial: |
Intenso |
|
Faixa de avanço axial: |
0,5~4mm/r (mesa de trabalho) |
|
bancada de trabalhozuiAlta velocidade: |
10r/minuto [8r/minuto] |
|
Movimento rápido axialzuiGrande velocidade: |
500 mm/min |
|
Movimento rápido radialzuiGrande velocidade: |
600 mm/minuto |
|
Velocidade do medidor de potência do motor principal: |
3 kW 1440 rpm |
|
Torque e velocidade do motor axial e radial: |
27 N.m；3000r/min |
|
Potência e velocidade do motor de movimento axial da placa: |
XLED0.09-00-1/841; 0,09KE; 1400 r/min |
|
Potência e velocidade do motor de resfriamento: |
90 kW; 1400 rpm |
|
Peso líquido da máquina: |
2300kg |
|
Dimensões da máquina-ferramenta (comprimento x largura x altura): |
2640x1970x2160 |
A Shandong Jiesheng Heavy Industry Machinery Co., Ltd. é uma grande empresa na Zona de Alta Tecnologia de Jining e uma empresa de manufatura na Cidade de Jining. A Shandong Jiesheng Heavy Industry Machinery Co., Ltd. lida principalmente com vários equipamentos e equipamentos de mineração e construção, que foram vendidos para 28 províncias e cidades, exportados para mais de 20 regiões e equipamentos e equipamentos importados da Alemanha, Grã-Bretanha e França. A Shandong Jiesheng Heavy Industry Machinery Co., Ltd. tem atualmente 16 engenheiros, 28 técnicos e 150 técnicos. Ela produz principalmente máquinas de construção, máquinas rodoviárias, equipamentos de mineração, máquinas de jardim e outros produtos. Todos os funcionários da Shandong Jiesheng Heavy Industry Machinery Co., Ltd. aderem ao princípio de que a reputação é vida, qualidade para sobrevivência, e os clientes são pais de alimentos e roupas, e se esforçam para fazer novas contribuições para clientes novos e antigos em casa e no exterior. Amigos de todas as esferas da vida são bem-vindos para visitar, orientar e negociar negócios.
As fotos do produto são apenas para referência. A cor, tamanho, especificações e estilo específicos do produto real estão sujeitos à entrega. A fábrica enviará aleatoriamente de acordo com a sequência do pedido. Nenhuma devolução ou troca será aceita, a menos que haja um problema de qualidade.
