Equipamento de Processamento de Engrenagens Metálicas Máquina Hidráulica CNC para Processamento de Engrenagens Helicoidais Máquina Fresadora de Engrenagens de Grande Módulo
Quantidade

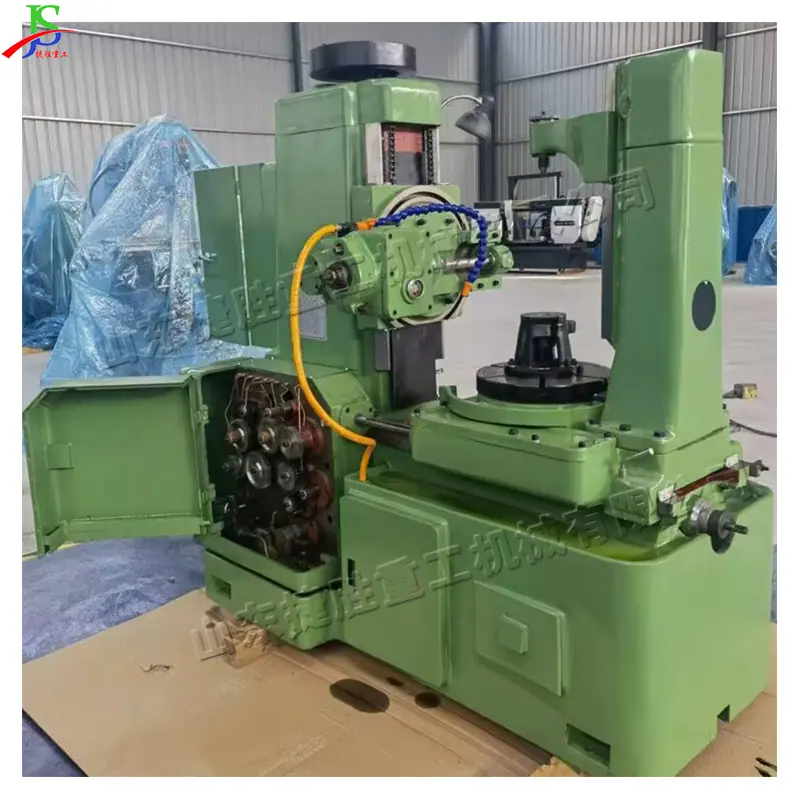

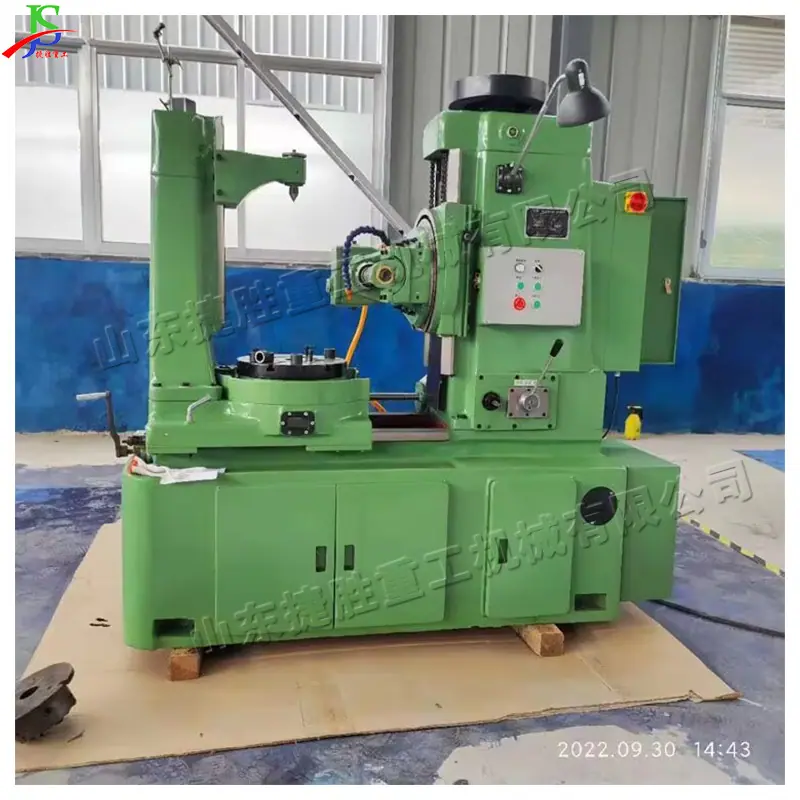

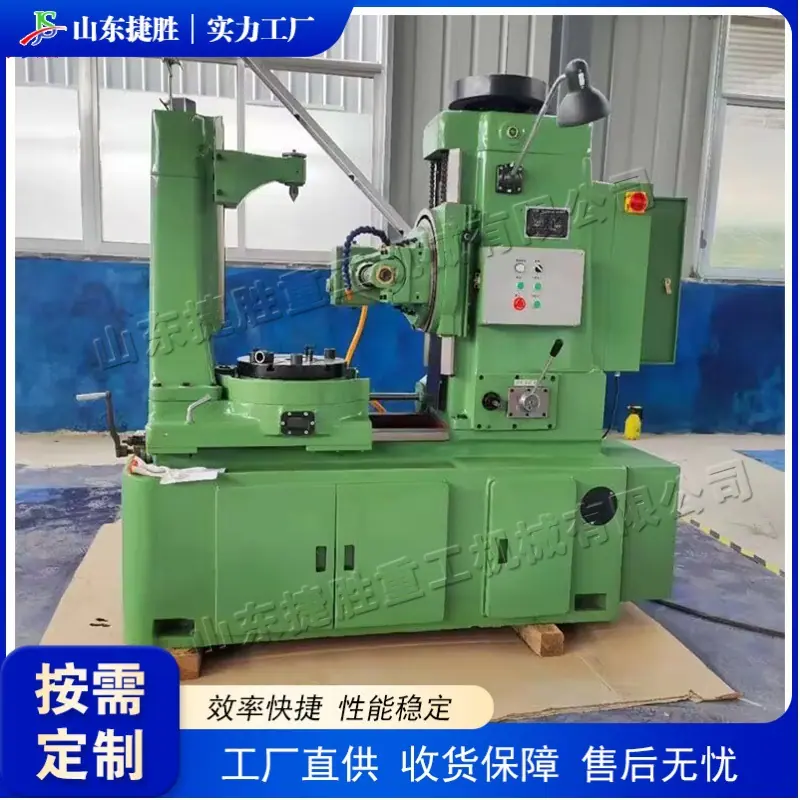

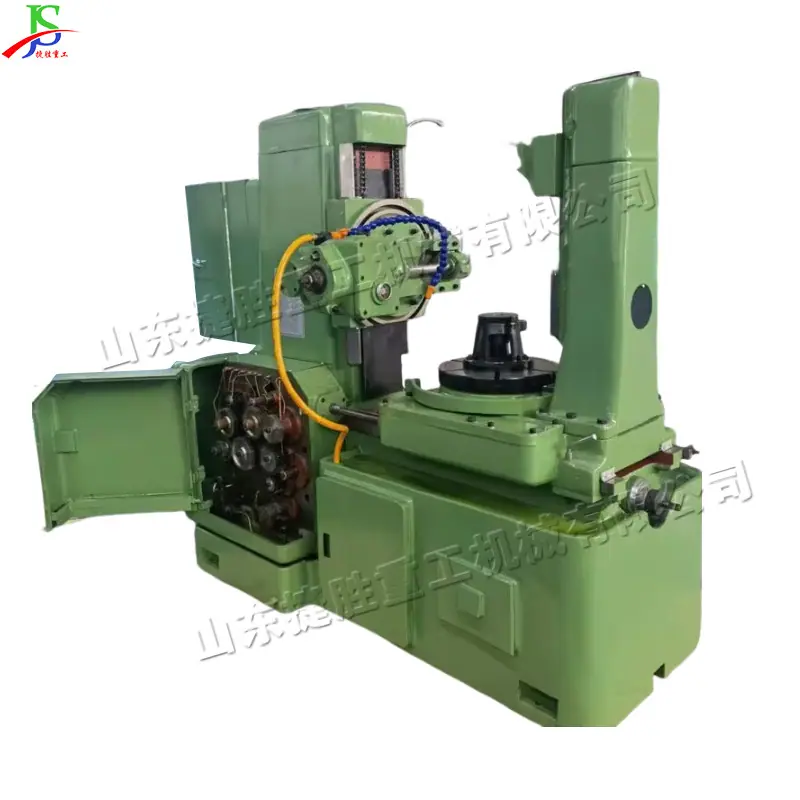

A máquina de fresagem de engrenagens pode processar engrenagens retas e helicoidais, engrenagens circulares, turbinas, rodas dentadas e eixos estriados curtos. É adequada para fábricas que produzem engrenagens em peças únicas, pequenos lotes ou lotes. Esta máquina tem um dispositivo de balanceamento hidráulico e é adequada para produção em lote ou peça única de várias engrenagens cilíndricas, cilíndricas de engrenagem reta, engrenagens espirais e engrenagens sem-fim. Pode ser processada por fresamento descendente ou ascendente, com alta eficiência de produção e fácil operação. É amplamente utilizada no processamento de peças mecânicas.
|
modelo |
3150 |
|
Ziu grande número de corte |
5mm (aço)/6mm (ferro fundido) |
|
Diâmetro máximo da engrenagem reta |
350 mm (com suporte externo) 600 mm (sem suporte externo) |
|
Diâmetro máximo de engrenagens helicoidais cilíndricas |
370 mm (quando o ângulo da hélice é de 30 graus) 250 mm (quando o ângulo da hélice é de 45 graus) |
|
Comprimento máximo de deslocamento vertical da placa |
260 mm |
|
Comprimento máximo de rolamento |
240mm |
|
Distância do eixo do fogão à linha central da mesa |
máximo320mm Mínimo 25mm |
|
Distância mínima da superfície de trabalho até a linha central do fuso da fresa |
170mm |
|
Diâmetro do fuso substituível da placa |
22 27 32 milímetros |
|
Diâmetro máximo da placa |
120 mm |
|
Diâmetro do furo da bancada |
60mm |
|
Diâmetro do fuso da bancada |
30mm |
|
Velocidade do fuso da placa |
Series8 Faixa 50-275 rpm |
|
Alimentação vertical da fresa por rotação da peça |
0,24-4,25 mm/volta |
|
potência do motor principal |
3 kW 1430 rpm |
|
Motor da bomba |
90w 2790rpm |
|
Peso da máquina(com acessórios) |
2600Kg |
|
Dimensões da máquina-ferramenta |
1825×935×1730 |
