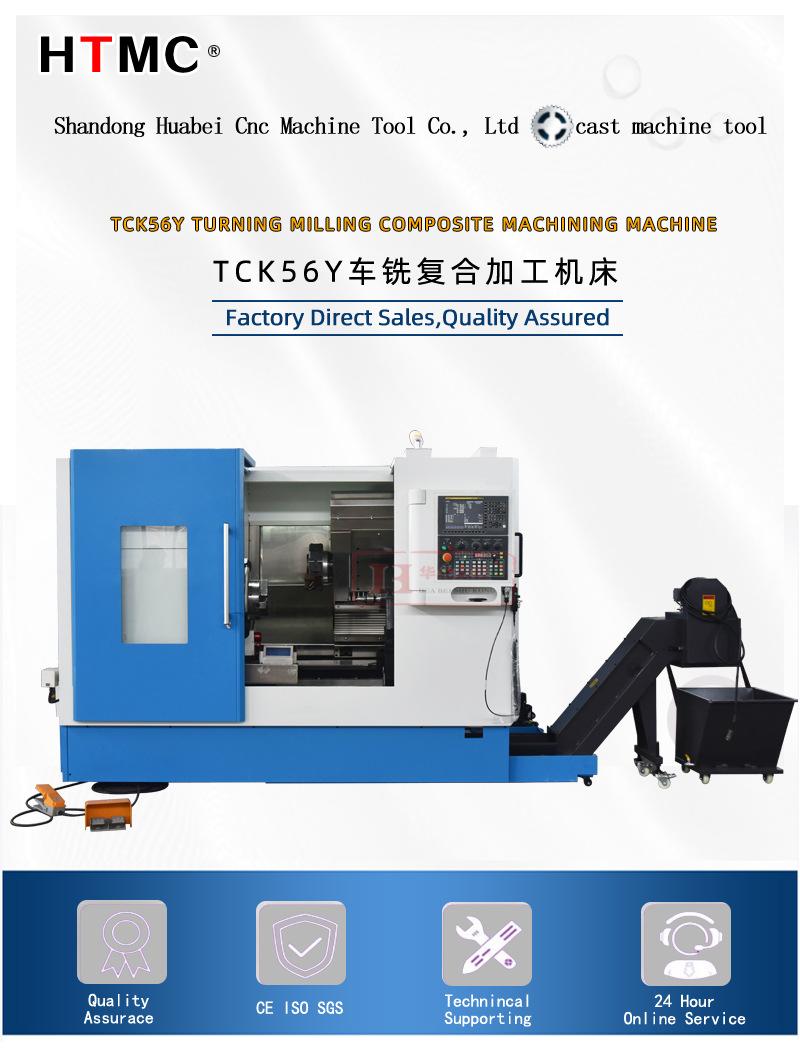

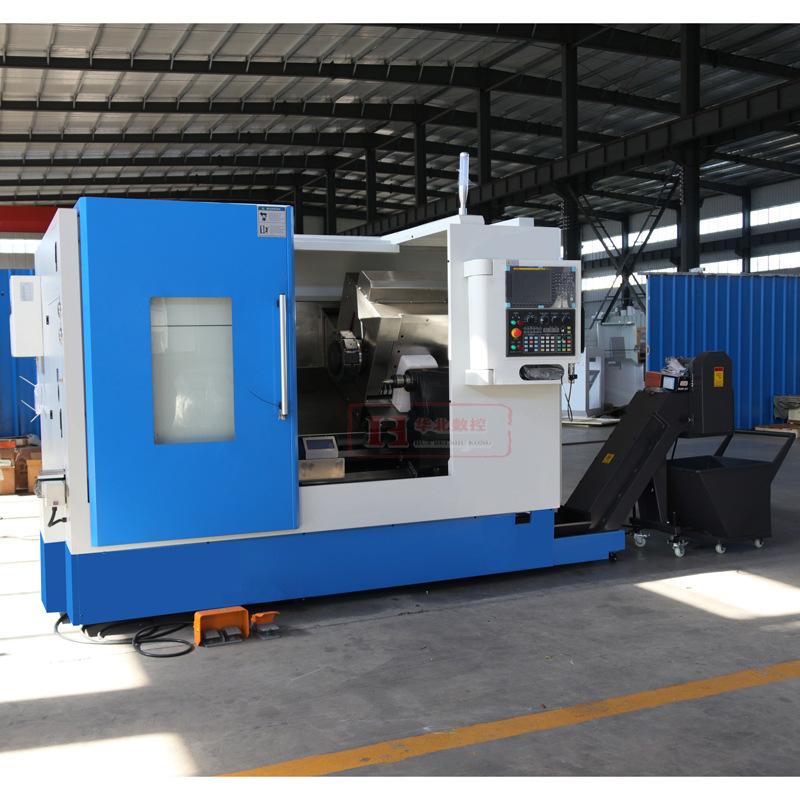

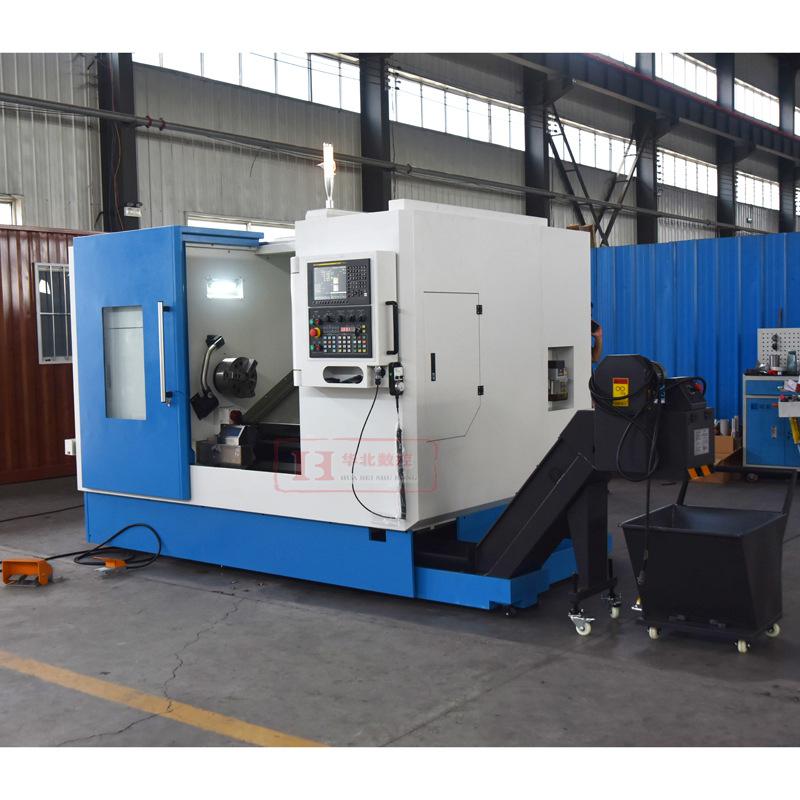

Máquina-Ferramenta Composta de Torneamento e Fresamento CNC Fanuc Tck560Y Bmt45 Torreta Motorizada de Alto Precisão Eixo Y Torno CNC
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Configuração da máquina-ferramenta:
Configuração do dispositivo:
Cama inclinada geral a 45°
Unidade de Mangote Independente Fuso A2-6-φ66mm-5000rpm
Rolamento de fuso NSK

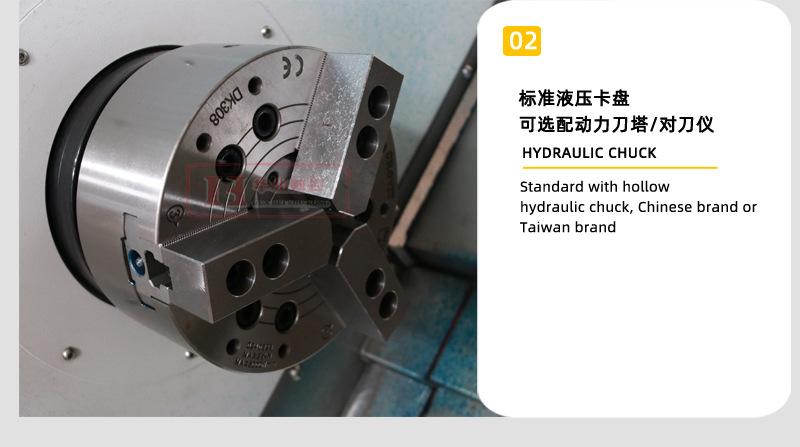

mandril hidráulico de 10 polegadas
servomotor principal de 11kw
Guia linear Hiwin de Taiwan

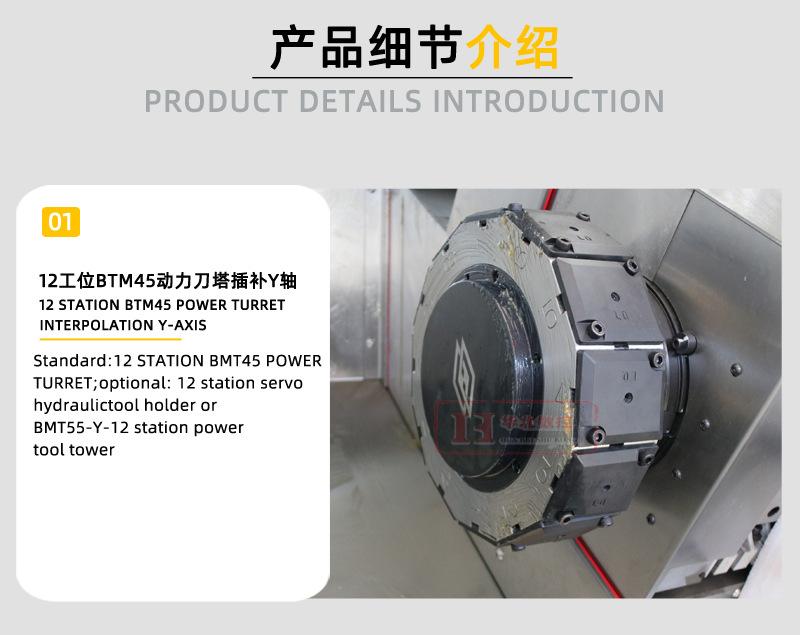

Torre hidráulica servo BMT45

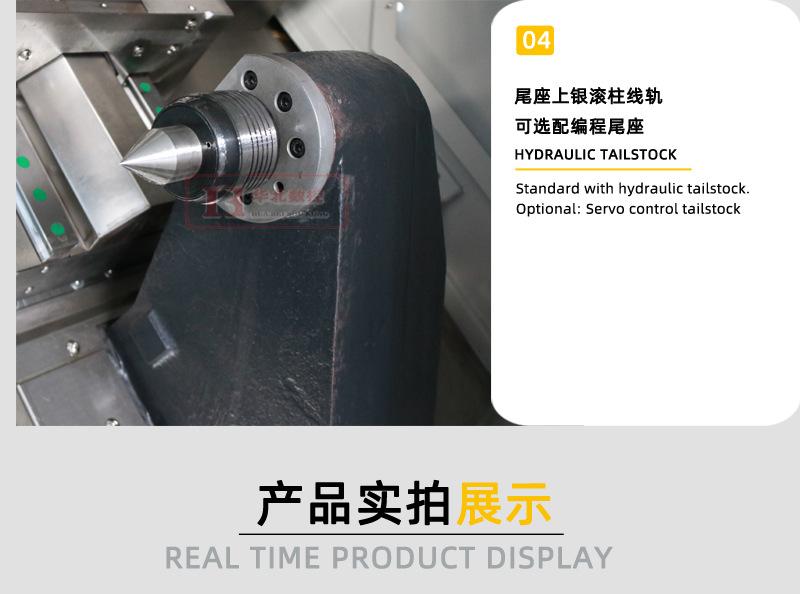

Cabeçote Móvel Hidráulico Editável
Transportador de cavacos articulado + vagão de coleta de cavacos
Dispositivo de detecção de ferramenta
Coletor de peças
Sonda de ajuste de ferramenta
|
projeto |
unidade |
Especificação |
Observação |
||
|
Diâmetro máximo de rotação da cama |
milímetros |
560 |
|
||
|
Comprimento máximo de corte |
milímetros |
500 |
|
||
|
Diâmetro máximo de corte |
milímetros |
500 |
|
||
|
Diâmetro máximo de rotação no skate |
milímetros |
330 |
|
||
|
Tipo e código da extremidade do fuso |
|
A2-6 |
|
||
|
Diâmetro do furo do fuso |
milímetros |
66 |
|
||
|
Diâmetro máximo da barra de passagem |
milímetros |
52 |
|
||
|
Cabeçote de Fuso de Fuso Único |
Faixa de velocidade do fuso/ Torque máximo de saída do fuso |
rpm /Nm |
0~5000 |
|
|
|
Motor principal Potência de saída |
30 minutos/contínuo |
kW |
11 |
|
|
|
Mandril padrão |
Diâmetro do mandril |
polegada |
10” |
|
|
|
Velocidade de deslocamento rápido no eixo X |
m/min |
20 |
Trilhos de guia de rolos |
||
|
Velocidade de deslocamento rápido no eixo Z |
m/min |
20 |
Trilhos de guia de rolos |
||
|
Velocidade no eixo Y |
R/min |
3.000 |
|
||
|
Curso no eixo X |
milímetros |
260 |
|
||
|
Curso no eixo Z |
milímetros |
610 |
|
||
|
Curso no eixo Y |
milímetros |
80 |
|
||
|
Diâmetro da manga do cabeçote móvel |
milímetros |
75 |
|
||
|
Viagem do cabeçote móvel |
milímetros |
450 |
|
||
|
Furo cônico do fuso do cabeçote móvel |
Mohs |
5# |
|||
|
Formulário de porta-ferramentas |
|
Horizontal 12 estações |
BMT45 |
||
|
Tamanho da ferramenta |
Faca redonda externa |
milímetros |
25×25 |
|
|
|
Diâmetro da barra de mandrilar |
milímetros |
32 |
|
||
|
A lâmina pode escolher a faca mais próxima? |
|
Pode |
|
||
|
Peso da máquina |
peso total |
kg |
4200 |
|
|
|
capacidade de peso |
Peças em forma de disco |
kg |
200 (incluindo mandril e outros acessórios de máquina-ferramenta) |
|
|
|
|
Peças tipo eixo |
kg |
500 (incluindo mandril e outros acessórios de máquina-ferramenta) |
|
|
|
Aparência da máquina-ferramenta |
Comprimento×largura×altura |
milímetros |
2900×2150×2350 |
Excluindo dimensões do transportador de cavacos |
|
