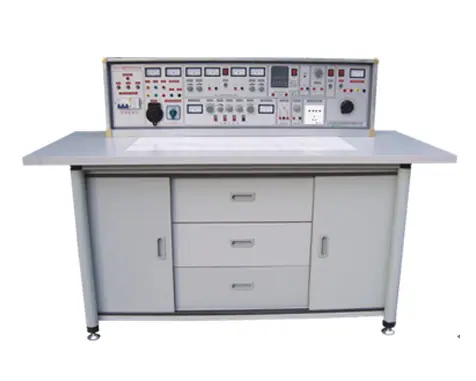

JYSXK-745D Laboratório Completo de Avaliação Prática de Habilidades e Experimentos para Eletricista

Este produto é uma combinação orgânica de experimentos de engenharia elétrica, treinamento prático e avaliação. Ele alcança o compartilhamento de recursos com uma sala servindo a múltiplos propósitos, reduzindo a necessidade de instrutores e salas de aula para experimentos e treinamento prático. Os projetos experimentais cobrem experimentos e treinamento prático para cursos como engenharia elétrica e princípios elétricos. Ao usar uma placa de experimentos universal de nove furos e caixas transparentes separadas para componentes, os experimentos podem ser montados de forma flexível. Os componentes são reutilizáveis, os experimentos são convenientes e desenvolvem fortemente as habilidades práticas e de raciocínio.

I. Estrutura da bancada de laboratório e mesa de operação:

II. Principais Especificações Técnicas da Bancada de Laboratório:
1. Potência de trabalho de entrada: trifásico de quatro fios
2. Potência e sinais de saída
Unidade A: Trifásico de quatro fios
Unidade B: AC 3, 6, 9, 12, 15, 18, 24V
Unidade C: Fonte de alimentação de canal duplo de corrente constante e tensão constante (com função de proteção contra sobrecarga e curto-circuito), ambas as tensões de saída são 0～30V, relé embutido para troca automática de faixa, continuamente ajustável por potenciômetro multivoltas, fácil de usar. A corrente de saída máxima é de 2A, com uma função de proteção de limite de corrente predefinida.
Estabilidade de tensão: <10-2              Estabilidade de carga: <10-2               Tensão de ripple: <5mv
Unidade D: 5V regulado CC, corrente 0,5A
Unidade E: tensão AC/DC 0～240V continuamente ajustável, corrente 2A
Unidade F: Saída de tensão 220V, para instrumentos externos.
3. Fonte de pulso único: Pode emitir um par de pulsos positivos e negativos a cada vez
4、Gerador de sinal de função (onda senoidal, onda triangular, onda quadrada)
1. Faixa de frequência: 5Hz-550KHz dividida em cinco bandas de frequência
2. Indicação de frequência: Ler diretamente do medidor HZ
3. Faixa de saída de tensão:
Onda senoidal 5Hz-250KHz>4,5V、250KHz-550KHz>3,5V
Atenuação de três níveis: 0db, 20db, 40db com ajuste fino contínuo
Onda quadrada: 5Hz-250KHz>4,5V、250KHz-550KHz>3,5V, amplitude continuamente ajustável
Onda triangular: 5Hz-550KHz > 1V
5. Amplificador de potência de áudio: Tensão de áudio de entrada não inferior a 10mV, potência de saída não inferior a 1W, volume ajustável, com alto-falante embutido, usado para amplificação de circuito amplificador, também pode ser usado como um instrumento de rastreamento de sinal.
6、Medidor Multifuncional Inteligente de Medição AC: Classe de precisão 1.0, pode medir simultaneamente corrente do circuito I, tensão U, potência Kw, energia elétrica Kwh, tempo de funcionamento T, display LCD de oito dígitos.
7、Proteção contra vazamento: Corrente de ação de vazamento 30mA.
8、Resistência de isolamento: >5MΩ.

III. Estrutura e Equipamentos (tomando um exemplo de vinte e quatro lugares)
(1) Mesa de Experimentos: 12 mesas de experimentos para alunos, com dois lugares por mesa, com dimensões externas de 160×70×80cm. O centro da mesa é equipado com uma placa de circuito universal de nove furos (tamanho: 45×70cm). Para a seção de experimento de princípios de circuito, os componentes são conectados arbitrariamente nas caixas de componentes para formar circuitos experimentais de acordo com o diagrama. As caixas de componentes são transparentes e intuitivas, permitindo uma visão clara dos componentes internos. As tampas das caixas são impressas com símbolos de componentes que não desbotam, e as linhas são claras e esteticamente agradáveis. O corpo e a tampa da caixa utilizam uma estrutura científica de encaixe para fácil manutenção e desmontagem. Para a seção de treinamento prático de controle de relé, os componentes são pré-instalados em caixas de componentes especiais, que podem ser conectadas a uma placa de base universal para fiação e treinamento, tornando-o conveniente e flexível. Cada estação de trabalho é equipada com um tapete de borracha para proteger a placa de circuito universal e o tampo da mesa (se motores, soldagem, etc. precisarem ser colocados na mesa). A parte inferior da mesa é um armário de armazenamento de componentes para guardar componentes e ferramentas experimentais.
(II)、1 unidade de Console de Demonstração: Composto por uma mesa de operação de experimento de demonstração, um banco experimental e uma tela de controle de demonstração, pode controlar individualmente a fonte de alimentação de 12 bancos experimentais para alunos.
(3) Bancadas experimentais, 12 no total, 1 por mesa de operação experimental do aluno.
(IV) Fornecimento de Equipamentos:
1 unidade de modelo de ressuscitação humana, 1 extintor de incêndio, 3 furadeiras manuais, canetas de teste, chaves de boca, descascadores de fios, pinças, alicates de arame de aço, alicates de bico fino e outras ferramentas (13 conjuntos), 25 conjuntos de ferro de solda e suportes para ferro de solda, 13 multímetros de ponteiro, 1 multímetro digital, 13 medidores de eletricidade, 13 ohmímetros, 13 amperímetros de alicate, 1 tacômetro, 2 bobinadeiras, 39 caixas de fusíveis, 26 quadros de distribuição, 78 fusíveis, 26 interruptores de puxar fio, 26 tomadas redondas, 26 soquetes planos para lâmpadas, 13 conjuntos de lâmpadas fluorescentes de 20W, 39 amperímetros AC, 13 voltímetros AC, 13 interruptores de transferência, um lote de resistores, 13 conjuntos de componentes de transformador, 1 conjunto de extratores de motor trifásico, 13 serras de arco, 13 motores monofásicos, 26 motores trifásicos de gaiola de esquilo de 180W, 1 motor DC de 100W, 52 contatores AC, 13 interruptores combinados, 13 botões de ferro tipo 3H, 26 relés térmicos, 13 relés de tempo, 13 transformadores, 13 interruptores unipolar, 13 interruptores de faca trifásicos, 13 lâmpadas de sinalização, 1 mesa de bobinagem de transformador, resistores, potenciômetros, indutores, capacitores, transformadores, ímãs de barra, diodos, transistores e outros componentes necessários para 13 conjuntos de experimentos, 2 armários verticais de porta dupla, 25 bancos para estudantes.

IV. Experimentos e Projetos de Treinamento:
（1）Projetos de Experimentos Elétricos:

(2) Projetos Práticos de Treinamento Elétrico:

JYSXK﹣745DExperimentos Gerais de Engenharia Elétrica e Avaliação de Treinamento Prático em Habilidades Elétricas
Lista de Configuração de Componentes de Laboratório(por unidade)

Parte Experimental:

Seção de Treinamento Prático:

Lista de componentes comuns para experimentos e avaliações práticas:

Observação:
Lista de Equipamentos para Estação de Ensino: Com base nos componentes listados acima, adicione 1 manequim de RCP, 1 motor CC, 1 extintor de incêndio, 1 multímetro digital, 1 tacômetro, 2 bobinadeiras, 1 conjunto de extratores de motor, 1 bancada de bobinagem de transformadores, 2 armários de porta dupla e 3 furadeiras manuais.
