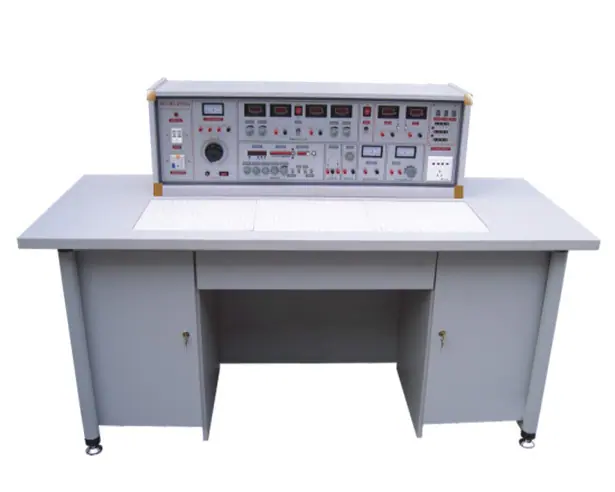

WBK-530 Conjunto Completo de Equipamentos para Laboratório de Eletrônica Analógica e Digital



I. Características do Produto:
A bancada experimental possui medidas abrangentes de proteção de segurança e uma gama completa de funções. Uma placa de circuito universal está localizada centralmente na bancada. Esta placa moldada por injeção possui nove furos interconectados distribuídos uniformemente em sua superfície, permitindo que caixas de componentes sejam livremente montadas em circuitos experimentais. As caixas de componentes são transparentes para fácil visualização, e as tampas são impressas com símbolos de componentes de desbotamento permanente com linhas claras e esteticamente agradáveis. As caixas e tampas utilizam uma estrutura de encaixe projetada cientificamente, facilitando a desmontagem e substituição fáceis dos componentes. Os componentes são armazenados em armários em ambos os lados da bancada experimental para acesso conveniente durante os experimentos, melhorando muito a eficiência de gerenciamento e a organização, e reduzindo significativamente a carga de trabalho dos professores na preparação experimental.

2. Âmbito de aplicação:
Adequado para instituições de ensino superior e escolas técnicas com altos requisitos, este equipamento pode ser usado para realizar experimentos em cursos como eletrônica analógica e circuitos digitais. É um produto ideal para atualizar o equipamento de laboratório existente ou para construir ou expandir novos laboratórios, e sua inclusão é um indicador importante do avanço de uma escola em padrões e nível.

III. Estrutura e Função da Bancada Experimental e da Bancada de Trabalho Experimental:
1. Composição e desempenho da plataforma experimental:
1.1. Fonte de Alimentação e Parâmetros
1.1.1 Potência de entrada: Entrada monofásica de três fios
1.1.2 Potência de saída: Possui funções de proteção em dois estágios, incluindo um fusível e um interruptor de proteção contra vazamento.
Grupo A: Uma unidade de saída monofásica 0-250V de 0,5KVA.
Grupo B: Tensão AC de baixa tensão 3-24V ajustável em sete níveis, corrente de saída máxima 1,5A, com indicação de amperímetro.
Grupo C: Fonte de alimentação CC regulada de baixa tensão, tensão 5V, corrente 0,5A, indicação de amperímetro.
Grupo D: Fonte de alimentação regulada de canal duplo, ambas as tensões de saída são de 0-30V, continuamente ajustáveis por potenciômetros de múltiplos giros, a corrente de saída máxima é de 1,5A, cada saída da fonte de alimentação possui um amperímetro e voltímetro digitais de classe 0,5. Regulação de tensão <10⁻², regulação de tensão negativa <10⁻², tensão de ripple: <5mV.
Grupo E: Saída de energia da rede elétrica CA monofásica, para uso por equipamentos fornecidos pelo usuário.
1.2 Gerador de Sinal de Função:
1.2.1 Formas de Onda: Onda senoidal, onda triangular, onda quadrada, onda de pulso, onda dente de serra, onda quadrada TTL.
1.2.2 Faixa de frequência: de 0,1 Hz a 2 MHz, dividida em sete níveis de frequência.
1.2.3 Distorção de onda senoidal: 10-30Hz < 3% 30Hz-100kHz ≤ 1%
1.2.4 Resposta a onda quadrada: Borda de subida/descida ≤ 100 ns (circuito aberto)
1.2.5 Amplitude máxima de saída (circuito aberto): f < 1MHz, amplitude ≤ 15Vp-p; 1MHz < f ≤ 2MHz, amplitude ≤ 11Vp-p
1.2.6 Polarização CC (circuito aberto): ±10V
1.2.7 Impedância de saída Z: Z0 = 50Ω ± 5Ω
1.2.8 Ciclo de trabalho: As bordas de subida e descida do pulso e da onda dente de serra podem variar continuamente, variando de 10% a 90%.
1.2.9 Oscilador controlado por tensão (VCF): Quando a tensão DC aplicada muda em 0±5V, a mudança de frequência correspondente é maior que 100:1.
1.2.10 Atenuação de Saída: 20dB 40dB 60dB
1.3 Contador de Frequência:
1.3.1 Faixa de medição de frequência: 1Hz~100MHz, display de seis dígitos.
1.3.2 Tempo de porta: 0,01s, 0,1s, 1s, 10s
1.3.3 Impedância de entrada (acoplamento AC): Componente resistivo aproximadamente 500KΩ, capacitor paralelo aproximadamente 100pF.
1.4 Pulso Único: Cada saída pode emitir um par de pulsos positivo e negativo.
Amplificador de Áudio de 1,5W: Tensão de áudio de entrada não inferior a 10mV, potência de saída não inferior a 1W, volume ajustável, alto-falante embutido, usado para amplificação de som em circuito amplificador, e também pode ser usado para rastreamento de sinal.
1.6 Decodificador de sete segmentos (o conjunto completo de equipamentos do laboratório elétrico WBK-2000 não possui esta função): 3 conjuntos de decodificadores de sete segmentos e tubos digitais de exibição de decodificação correspondentes.
1.7 Amperímetro AC/DC Externo: classe de precisão 0,5, display digital de três dígitos e meio, faixa de medição: 0~1000mA
1.8 Voltímetro AC/DC Externo: classe de precisão 0,5, display digital de três dígitos e meio, faixa de medição: 0~99,9V.
2. Bancada de trabalho experimental: Feita de painéis decorativos de dupla face, não deformará nem desbotará. Dimensões: 160×70×80cm. Possui um design bonito e elegante, com uma gaveta no meio para guardar ferramentas e dois armários de armazenamento à esquerda e à direita para guardar componentes.

IV. Composição, Configuração e Itens Experimentais do Equipamento:
(I) Composição e Equipamentos (tomando 24 assentos como exemplo)
1. Doze bancadas de trabalho experimentais, cada uma com dois assentos. Uma placa de circuito universal (35×90cm) está localizada no centro da bancada. Caixas de componentes podem ser montadas livremente na placa de acordo com o circuito experimental. As caixas de componentes são transparentes e fáceis de ver, com os componentes internos claramente visíveis. As tampas e os corpos usam uma estrutura de encaixe para fácil manutenção, desmontagem e substituição. Cada bancada de trabalho está equipada com uma folha de borracha para proteger a placa de circuito universal e a superfície de trabalho (se necessário para colocar motores, soldagem, etc.). Dois armários de armazenamento de componentes estão localizados sob as bancadas de trabalho para armazenar componentes experimentais e placas de armazenamento.
2. Mesas experimentais, um total de 12, com 1 mesa atribuída à bancada de trabalho experimental de cada aluno.
3. Console de Controle para Ensino: Composto por uma bancada de trabalho para experimentos de ensino, uma mesa de experimentos e uma tela de controle de demonstração, ele pode controlar a fonte de alimentação de 12 bancadas de experimentos para alunos. A tela de demonstração fica sobre a mesa de experimentos, mede 160×70cm e é usada para explicação e demonstração.
4. Equipamentos fornecidos: 39 amperímetros CC tipo ponteiro nível 1,5, 13 multímetros MF500, 13 multímetros digitais, 25 conjuntos de ferro de solda e suportes para ferro de solda, 13 conjuntos de descascadores de fio, alicates de bico fino, chaves de fenda e outras ferramentas, 13 conjuntos de caixas de unidades de componentes para experimentos, incluindo resistores, potenciômetros, indutores, capacitores, circuitos integrados, transformadores, ímãs de barra, chaves de nível lógico, displays de nível lógico, 91 soquetes integrados e outros componentes (os componentes já estão instalados nas caixas de unidades), e 25 bancos de plástico.
5. Equipamento a ser fornecido pelo usuário: Osciloscópio de dupla traço (modelo não limitado), milivoltímetro de transistor, reostato de fio de resistência.
(II) Projetos Experimentais
(1) Seção de simulação

1. Características de condução direta e reversa de um diodo
2. Características de entrada e saída de um transistor
3. Amplificador de tubo único com emissor comum de transistor
4. Circuito amplificador de dois estágios acoplado por RC
5. O impacto do feedback negativo no desempenho do amplificador
6. Amplificador de transistor de efeito de campo
7. Circuito amplificador diferencial
8. Teste de Desempenho de Amplificador Operacional
9. Aplicações Básicas de Amplificadores Operacionais Integrados
(Múltiplos circuitos de computação analógica)
10. Aplicações Não Lineares de Amplificadores Operacionais Integrados
(Geradores de formas de onda múltiplos)

11. Amplificador de potência push-pull acoplado por transformador
Amplificador de Potência 12.0TL
13. Amplificador de Potência Integrado
14. Circuito retificador de ponte monofásico
15. Fonte de alimentação DC regulada por transistor em série
(Experimento de Design)
16. Fonte de Alimentação Regulada CC Integrada
17. Características de um transistor de junção única
18. Circuito de disparo com transistor unijunção
19. Teste Simples de Tiristores
20. Circuito retificador controlado por tiristor

Os experimentos a seguir também podem ser concluídos usando os 20 componentes experimentais mencionados acima.

1. Circuito de polarização com realimentação negativa de tensão
2. Circuito de polarização com feedback negativo de corrente tipo divisor de tensão
3. Estabilize o ponto de operação usando um diodo.
4. Circuito amplificador de base comum
5. Circuito amplificador de coletor comum
6. Circuito amplificador básico de fonte comum
7. Circuito dreno comum de transistor de efeito de campo
8. Circuito de porta comum de transistor de efeito de campo
9. Circuito amplificador RC de transistor único
10. Circuito amplificador acoplado por transformador
11. Circuito amplificador de potência Classe A
12. Circuito de feedback negativo de corrente em série
13. Circuito de feedback negativo em série
14. Circuito de feedback negativo de tensão paralelo
15. Circuito de realimentação negativa de corrente paralela
16. Circuito amplificador de base comum, emissor comum
17. Circuito seguidor de emissor Bootstrap
18. Circuito amplificador acoplado diretamente NPN-PNP
19. Use feedback negativo para eliminar oscilações autoexcitadas
20. Função de chaveamento de transistor
21. Circuito oscilador com realimentação por transformador
22. Circuito oscilador de três pontos baseado em capacitor
23. Circuito oscilador de três pontos indutivo
24. Formas Básicas de Circuitos Amplificadores Diferenciais
25. Circuito amplificador diferencial de cauda longa
26. Circuito amplificador diferencial de cauda longa com fonte dupla
27. Amplificadores operacionais são usados para amplificação proporcional AC.
28. Medidas de proteção contra inversão de polaridade
29. Medidas de proteção de entrada em fase
30. Proteção contra polaridade incorreta da fonte de alimentação
31. Circuito passa-altos RC
32. Usando transistores para proteger dispositivos
33. Circuito operacional de entrada diferencial
34. Circuito Integrado Rápido
35. Simular um circuito de equação diferencial de primeira ordem.

36. Simular circuitos de equações diferenciais de segunda ordem
37. Circuito Operacional Logarítmico Básico
38. Circuitos Diferenciadores Práticos
39. Circuito básico do amplificador anti-sigma
40. Circuito simples comparador de passagem por zero
41. Usando um diodo como circuito de seleção de amplitude de detecção de limite superior
42. Circuito de seleção de amplitude limite inferior
43. Circuito de filtro passa-baixa de rede passiva RC
44. Circuito de filtro passa-baixa de primeira ordem com entrada não inversora
45. Circuito de filtro passa-baixa de primeira ordem com entrada invertida
46. Um simples circuito de filtro RC de segunda ordem
47. Circuito típico de filtro passa-baixa ativo RC de segunda ordem
48. Circuito típico de filtro ativo passa-altas de segunda ordem
49. Circuito básico de filtro passa-banda
50. Circuito típico de filtro passa-banda
51. Circuito oscilador de onda retangular
52. Gerador de onda retangular de largura ajustável
53. Gerador de onda dente de serra com amplitude e frequência ajustáveis
54. Circuito retificador monofásico de meia onda
55. Circuito retificador de onda completa monofásico
56. Circuito de filtro com capacitor
57. Filtro capacitivo com carga resistiva
58. Circuito filtro RC
59. Circuito Filtro LC Básico
60. Circuito retificador multiplicador de tensão
61. Circuito retificador de tripla tensão
62. Circuito regulador de tensão básico
63. Circuito regulador de tensão com transistor regulador básico 6
64. Um circuito regulador de tensão com um estágio de amplificação
65. Retificação tiristorizada monofásica de meia onda
66. Circuito eletrônico regulador de tensão
67. Dispositivo Hipnótico Eletrônico – Um Experimento Divertido
68. Circuito de Campainha Eletrônica – Experimento Divertido Dois
69. Circuito de Alarme Eletrônico – Experimento Divertido Três

(2) Parte numérica

1. Teste de Parâmetros de Portas Lógicas Integradas TTL
2. Teste de parâmetros de portas lógicas CMOS
3. Aplicações de Portas de Circuito Aberto e Portas com Saída Tri-State Integradas TTL
4. Experimentos com circuitos de portas AND, NOT, OR e NAND
5. Experimento de circuito somador half-adder
6. Experimento de Circuito Somador Completo
7. Experimento do Chinelo RS
8. Experimento do flip-flop D
9. Experimento JK Chinelo
10. Experimento T-Flip-Flop
11. Converta um flip-flop tipo JK em um flip-flop D.
12. Converta um flip-flop tipo D em um flip-flop JK.
13. Experimento de Controle
14. Registradores de deslocamento MSI e suas aplicações
15. Decodificadores e seus métodos de transformação

16. Seletor de Dados e Projeto Lógico MSI
17. Circuito Monostável Diferencial
18. Multivibrador em anel
19. Construa distribuidores e seletores codificadores usando portas lógicas.
20. Projeto de Circuitos Combinacionais – Conversão de Codificação
21. Projeto de Circuitos Combinacionais (Parte Dois) - Circuito de Display
22. Projeto de Circuitos Sequenciais Síncronos
23. Projeto de Circuitos Sequenciais de Computador
24. Teste e Aplicação do Temporizador Integrado
25. Experimento de Circuito Integrado CMOS de Conversão A/D e D/A
26. Circuitos de porta NOT e porta NOR com diodos
27. Circuitos de porta NOT, porta NAND e porta NOR com transistores
28. Contador decrescente decimal assíncrono
29. Contador somador decimal assíncrono
30. Experimento de Treinamento de Habilidade Abrangente – Cronômetro Eletrônico

Eletrônica analógica, eletrônica digitalLista de Configuração de Componentes de Laboratório

Nome do componentemodeloquantidadeObservação
resistor4Ω12W
resistor5,1Ω22W
resistor8Ω12W
resistor10Ω12W
resistor16Ω12W
resistor20Ω11W
resistor30Ω11W
resistor51Ω21W
resistor75Ω11W
resistor100Ω21/8W
resistor120Ω11/8W
resistor150Ω11/8W
resistor200Ω11/8W
resistor240Ω11/8W
resistor300Ω21/8W
resistor330Ω11/8W
resistor470Ω11/8W
resistor510Ω21/8W
resistor620Ω11/8W
resistor650Ω11/8W
resistor1K21/8W
resistor1,5K11/8W
resistor2K21/8W
resistor2,4K21/8W
resistor2,7K11/8W
resistor3K21/8W
resistor3,3K11/8W
resistor3,9 mil11/8W
resistor4,3K11/8W
resistor4,7K21/8W
resistor5,1K31/8W
resistor6,8 mil21/8W
resistor7,5 mil11/8W
resistor9,1K11/8W
resistor10K51/8W
resistor13K21/8W
resistor15 mil11/8W
resistor20K21/8W
resistor30 mil11/8W
resistor36K1/8W
resistor39K11/8W
resistor47K11/8W
resistor51 mil11/8W
resistor68K11/8W
resistor100 mil21/8W
resistor150 mil11/8W
resistor200 mil21/8W
resistor300 mil11/8W
resistor470 mil11/8W
resistor510K11/8W
resistor1 milhão11/8W
potenciômetro470Ω11/2W
potenciômetro1K21/2W
potenciômetro4,7K11/2W
potenciômetro10K11/2W
potenciômetro47K11/2W
potenciômetro100 mil11/2W
potenciômetro470 mil21/2W
potenciômetro1 milhão11/2W
Capacitores eletrolíticos0,1UF116V
Capacitores eletrolíticos4,7UF116V
Capacitores eletrolíticos10UF316V
Capacitores eletrolíticos33UF116V
Capacitores eletrolíticos47UF225V
Capacitores eletrolíticos100UF335V
Capacitores eletrolíticos220UF135V
Capacitores eletrolíticos470UF135V
Capacitores cerâmicos300P163 V
Capacitores cerâmicos1000P263 V
Capacitores cerâmicos4700P163 V
Capacitores cerâmicos0,01UF363 V
Capacitores cerâmicos0,1UF263 V
Capacitores cerâmicos0,47UF163 V
Capacitores cerâmicos1UF1250 V
Capacitores cerâmicos2UF1250 V
Transformador de entrada de áudio 1
Transformador de saída de áudio 1
transformador220/6V.6V.24V18W
Indutor8Ω1
Indutor390UH1
diodo40074
diodo2AP91
LIDERADO 2
Diodo Zener2CW542
Diodo Zener2CW761
Foto-diodo 1
Akira Shin10 milhões1
Transistor de efeito de campo3DJ61
Tubo de junção únicaBT331
tiristorKP11
triodo3DG62
triodo3DG122
triodo3AX311
triodo3DA11
Regulador de tensão de três terminais78051
Luzes indicadoras (luzes de seta) 112V
trocar 2
trompete8Ω/0.2W1
retransmissão6V1
Medidor DC±100UA1
Medidor CC1000UA1
Medidor CC10 MA1
Chaves de nível e indicadores de nível lógico 216 bits
Base integrada14 pés4
Base integrada16 pés2
Base integrada20 pés1
Base integrada28 pés1
Amplificador operacional integradoUA7412
cronômetroNE5551
Amplificador de potênciaLA41011
Conversor digital para analógicoDAC08321
Conversor analógico para digitalADC08091
Porta NAND TTL74LS001
Porta NAND de Coletor Aberto TTL74LS031
Porta NOT TTL74LS041
Porta AND TTL74LS081
Porta E TTL de três entradas74LS112
Porta NAND de quatro entradas TTL74LS201
Porta OU TTL74LS321
Disparador TTL74LS742
Porta XOR TTL74LS861
Gatilho JK74LS1121
amortecedor74LS1251
decodificador74LS1382
Seletor de dados74LS1531
contador74LS1602
contador74LS1611
Flip-flop D74LS1751
Contador crescente e decrescente74LS1922
registro de deslocamento74LS1941
contador74LS1963
Porta NAND CMOSCD40111
Ferramentas
multímetroMF471
multímetro digitalDT890B+1
alicate de ponta fina 1
ferro de solda 2
suporte para ferro de solda 2
Chave de fenda 3
Descascadores de fios 1
Linha de conexão Diversos
outro
Bancada experimental 1 conjunto
Mesa de laboratório 1 pedaço
banco 2 fotos
Couro anticorrosivo 1 pedaço

Total
