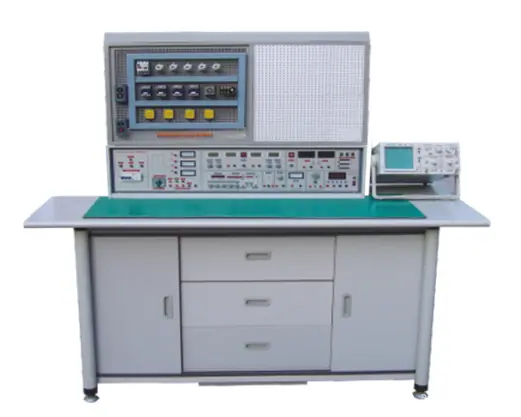

Dispositivo Integrado para Avaliação Prática de Habilidades de Eletricista, Circuito Analógico, Circuito Digital, Acionamento Elétrico e Eletricista, Circuito Analógico, Circuito Digital, Acionamento Elétrico - Experimento e Treinamento Prático

I. Visão geral:
Este dispositivo é uma combinação orgânica de engenharia elétrica, eletrônica analógica, eletrônica digital e avaliações de experimentos e treinamento de habilidades em acionamentos elétricos. Ele alcança o compartilhamento de recursos e o uso multifuncional de uma única sala, reduzindo o número de instrutores de treinamento experimental e o investimento em construção de capital, resultando em benefícios econômicos significativos. Em comparação com os produtos da série JYKL-745, foram feitas melhorias significativas na tecnologia da bancada experimental, e na profundidade e amplitude do conteúdo experimental. Os projetos experimentais incluem cursos como Engenharia Elétrica, Princípios de Engenharia Elétrica, Tecnologia Eletrônica Analógica, Circuitos Eletrônicos Digitais, Acionamento de Potência, Controle Elétrico, Controle por Relé, etc., e podem completar experimentos de circuitos CA/CC, oscilação, circuito magnético, amplificador operacional, circuito retificador, circuito amplificador CA/CC, circuito lógico digital, controle elétrico e outros. A parte experimental adota métodos experimentais avançados da educação profissional alemã: usando uma placa experimental universal de nove furos e caixas transparentes de componentes para montar experimentos de forma flexível. Os componentes são reutilizáveis, os experimentos são convenientes e desenvolvem fortemente as habilidades práticas e de raciocínio.
A reforma do modelo tradicional de ensino experimental e prático para treinamento em habilidades de eletrônica analógica e digital, através da fabricação e depuração de habilidades operacionais básicas e mais de trinta tipos de novos circuitos práticos, permite aos alunos dominar a produção e depuração de produtos eletrônicos, aprender a ler esquemas de circuitos e diagramas de PCB, familiarizar-se com a seleção e teste de componentes eletrônicos comuns, dominar habilidades de processo de soldagem e montagem de circuitos (o equipamento é configurado com mais de trinta conjuntos de placas de circuito de treinamento especialmente feitas e componentes correspondentes), e ser capaz de lidar com problemas encontrados durante a instalação e depuração. Os circuitos de treinamento cobrem conteúdo como chaveamento, áudio, geração de sinal, contagem, decodificação, display, medição e controle.
O treinamento sistemático é fornecido por meio de projetos como uso seguro de eletricidade, uso de ferramentas e instrumentos comuns, treinamento básico em habilidades de eletricista, instalação, manutenção e solução de problemas de motores elétricos, instalação, depuração e manutenção de circuitos básicos de controle de motores elétricos, e análise de falhas e solução de problemas de circuitos de controle elétrico de máquinas de produção comuns. Isso pode alcançar um nível intermediário ou superior na avaliação de habilidades profissionais pelo Ministério do Trabalho e Previdência Social. Esta série de equipamentos possui cientificidade, verificabilidade, praticidade e interesse, tornando-a um produto ideal para equipar laboratórios novos ou reformados em instituições de ensino superior, escolas técnicas secundárias, escolas profissionalizantes e diversas instituições de treinamento.
2. Recursos:
1. Pode completar experimentos de eletricista, circuito analógico, circuito digital e acionamento elétrico, e também realizar avaliações práticas de treinamento de eletricista, circuito analógico, circuito digital e acionamento elétrico, economizando muito salas de laboratório e pessoal de gerenciamento, com significativos benefícios econômicos.
2. A caixa de componentes na seção experimental é transparente, proporcionando boa visibilidade. A tampa e o corpo da caixa utilizam uma estrutura de encaixe projetada cientificamente, facilitando a desmontagem e remontagem para manutenção e permitindo o uso repetido. Os componentes podem ser conectados à placa de experimentação universal de nove furos para formar circuitos experimentais de maneira flexível, permitindo que os alunos apliquem flexivelmente o conhecimento aprendido e o dominem rapidamente. O experimento de circuito digital é equipado com soquetes universais para circuitos integrados, permitindo a expansão dos experimentos pela adição de circuitos integrados, oferecendo assim forte escalabilidade experimental.
3. A seção de treinamento prático é realizada em uma placa perfurada, tornando a operação conveniente e flexível. A substituição de componentes é fácil e se assemelha muito a um local de trabalho industrial. É fácil expandir as funções de treinamento ou realizar novos projetos de treinamento.
4. Ricos projetos de treinamento experimental e prático, funções completas do dispositivo.
5. É equipado com um protetor de fuga tipo tensão-tipo corrente e um dispositivo de monitoramento automático de processo completo com microcomputador de chip único. Em caso de sobrecarga ou curto-circuito, a fonte de alimentação pode ser cortada automaticamente. A fonte de alimentação de trabalho só pode ser reiniciada após a falha ser eliminada. Isso garante a segurança do equipamento e dos operadores.
6. O padrão de referência são 12 carteiras de alunos e 1 mesa de professor em uma sala de aula única. Os usuários podem aumentar ou diminuir o número de carteiras conforme apropriado, com base no número de alunos. A mesa do professor pode ser usada para demonstrações e também para controlar separadamente a energia de trabalho das carteiras dos alunos.
3. Desempenho técnico:
1. Alimentação de operação: Trifásica de quatro fios (ou trifásica de cinco fios) ~380V±5% 50Hz
2、Temperatura:-10℃~40℃,Umidade relativa<85%(25℃)
3、Capacidade do Dispositivo: <1KVA 4、Peso: 200Kg
IV. Composição Funcional
1、Fonte de Alimentação e Parâmetros:
1.1 Entrada de Alimentação: Entrada de alimentação trifásica de quatro fios controlada por botões de partida e parada, a luz indicadora acende durante a entrada.
1.2 Potência de Saída: Equipado com uma caixa de fusíveis embutida, dispositivo de corrente residual trifásico, dispositivos de proteção contra sobrecarga e curto-circuito com desarme suave e três níveis de funções de proteção.
Grupo A: Fonte de alimentação CA ajustável monofásica e trifásica, fornecendo uma fonte de alimentação CA continuamente ajustável de 0-430V, e também obtendo uma fonte de alimentação ajustável monofásica de 0-250V (equipado com um autotransformador trifásico de 1,5KVA, equipado com três voltímetros CA para indicar a tensão de saída regulada)
Grupo B: Tensão AC de baixa tensão 3-24V, ajustável em sete etapas, corrente de saída máxima 1.5A, com indicação de amperímetro.
Grupo C: Fonte de alimentação CC regulada de baixa tensão, tensão 5V, corrente 0,5A, indicação de amperímetro.
Grupo D: Fonte de alimentação de canal duplo de corrente constante regulada por tensão, ambas as tensões de saída são 0-30V, chaveamento automático de faixa por relé integrado. Potenciômetro multi-volta para ajuste contínuo, fácil de usar. A corrente de saída máxima é de 1,5A, com função de proteção de limitação de corrente predefinida, a saída possui indicação de medidor de corrente digital de nível 0,5 e voltímetro, estabilidade de tensão < 10-2, estabilidade de carga < 10-2, tensão de ripple < 5mV.
Grupo E: Saída de rede CA monofásica, fornecida aos equipamentos do usuário através de uma régua de energia universal.
2. Proteção de Segurança: Equipado com protetores de fuga tipo tensão e tipo corrente, e um microcomputador de chip único monitora automaticamente sobrecarga ou curto-circuito durante todo o processo, cortando automaticamente a alimentação principal. A energia só pode ser reiniciada após a solução de problemas e o pressionamento do botão de reset, garantindo a segurança do operador e do equipamento.
3.Gerador de sinal de função
3.1 Formas de Onda: Onda senoidal, Onda triangular, Onda quadrada, Onda de pulso, Onda dente de serra, Onda quadrada TTL, Onda retangular.
3.2 Faixa de Frequência: De 0,1 Hz a 2 MHz, dividida em sete faixas de frequência.
3.3 Distorção Harmônica: 10-30Hz<3% 30Hz-100KHz≤1%
3.4 Resposta a Onda Quadrada: Tempo de Subida/Descida ≤ 100nS (Circuito Aberto)
3.5 Amplitude Máxima de Saída (Circuito Aberto): f<1MHz Amplitude≤15VP-P; 1MHz<f≤2MHz Amplitude≤11Vp-p
3.6 Polarização DC (Circuito Aberto): ±l0V
3.7 Impedância de Saída Z: ZO=50Ω±5Ω
Ciclo de Trabalho de 3,8: As bordas ascendentes e descendentes das ondas quadrada e dente de serra podem ser continuamente variadas na faixa de 10% a 90%.
3.9 Oscilador Controlado por Tensão (VCO): Quando a tensão DC externa muda de 0 para ±5V, a mudança de frequência correspondente é maior que 100:1.
3.10 Atenuação de Saída: 20dB 40dB 60dB
4、Contador de frequência:
4.1 Faixa de Medição de Frequência: lHz~l00MHz.
4.2 Tempo de Gate: 0,01S, 0,1S, 1S, 10S
4.3 Impedância de Entrada (Acoplada AC): Componente resistivo de aproximadamente 500KΩ, capacitância paralela de aproximadamente 100P.
5. Pulso Único: Pode emitir um par de pulsos positivos e negativos a cada vez.
6、Amplificador de Potência de Áudio: Tensão de áudio de entrada não inferior a 10mV, potência de saída não inferior a 1W, volume ajustável, com alto-falante embutido, usado para amplificação de som de circuito amplificador, também pode ser usado para rastreamento de sinal.
7、Decodificador de sete segmentos: 6 conjuntos de decodificadores de sete segmentos e tubos de display de sete segmentos correspondentes.
8.Medidor Inteligente de Potência e Fator de Potência
Projetado com um DSP dedicado de 24 bits, um conversor AD de alta precisão de 16 bits e uma unidade MPU de alta velocidade, ele implementa modos de controle de função de diálogo homem-máquina através de entrada por teclado e uma janela de display digital. O software adota um conceito de design RTOS e é equipado com software de monitoramento para PC para aprimorar as capacidades de análise. A precisão da medição de potência é Nível 1.0, a faixa de medição do fator de potência é 0,3-1,0, e as faixas de tensão e corrente são 450V e 5A, respectivamente. Ele pode identificar automaticamente a natureza da carga (indutiva exibe "L", capacitiva exibe "C", puramente resistiva não mostra nada) e pode armazenar 15 conjuntos de dados de medição para verificação a qualquer momento.
9、 Um medidor de corrente AC inteligente de valor verdadeiramente eficaz
Um display totalmente digital e um amperímetro AC de faixa completa é construído usando um microcomputador de chip único como o circuito de teste de controle principal. Ele alcança modos de controle de função de diálogo homem-máquina através de controle por teclas e uma janela de display digital. Pode realizar medição RMS verdadeira de sinais AC (20-20KHz), com uma faixa de medição de 0-5A. A faixa é julgada e trocada automaticamente. A precisão é de nível 0,5, com um display digital de quatro dígitos. Ele também pode armazenar, consultar e modificar dados (15 grupos no total, memória de desligamento).
10、Um amperímetro digital DC inteligente
Projetado com o conversor AD de alto desempenho da empresa ECL e uma unidade MPU de alta velocidade, possui modos de controle de função de diálogo homem-máquina implementados através de controle por teclas e uma janela de display digital. Possui faixas automática e manual, com uma faixa de medição de 0-2000mA. As faixas manuais são: 20mA, 200mA, 2000mA. A precisão da medição é Classe 0.5. Possui funções de armazenamento e consulta de dados. Também possui funções como alarme e indicação de sobre-faixa.
V. Composição e Equipamentos da Sala (Exemplo: 1 mesa do professor, 12 mesas dos alunos)
1. Existem 12 telas de treinamento experimental, com uma equipada para cada estação de aluno. O material é ferro com revestimento em pó fosco de dupla camada. O lado esquerdo é um painel perfurado e o lado direito é um painel experimental universal de nove furos. A parte inferior contém a unidade de alimentação, sinal e controle.
2、Mesa de Operação: Estrutura de alumínio-madeira, tampo da mesa é placa de alta densidade à prova de fogo, à prova d'água e resistente ao desgaste. Total de 12 mesas, dois assentos por mesa, tampo da mesa equipado com um tapete de borracha para proteger a superfície, a parte inferior do corpo da mesa é um armário de armazenamento de componentes para colocar componentes.
3、Mesa do Professor (1 unidade): Composta por uma tela de demonstração de treinamento experimental, uma mesa e um controlador integrado para as fontes de alimentação dos alunos. Pode ser usada para explicações e demonstrações de treinamento experimental, e também pode controlar individualmente a energia de trabalho das mesas dos alunos para melhorar o fator de segurança.
4. Configuração do Equipamento (tomando como exemplo o padrão de referência: 1 estação de professor, 12 estações de aluno, ou seja, 25 assentos):
número de série |
Nome |
Quantidade por unidade |
Número total de quartos |
unidade |
Observação |
|
1 |
Modelo de Ressuscitação Humana |
1 |
individual |
Demonstração do professor |
|
|
2 |
Extintor de incêndio |
1 |
Apenas |
Demonstração do professor |
|
|
3 |
CC |
1 |
torre |
100W, Demonstração de Desmontagem pelo Professor |
|
|
4 |
Broca de pistola |
1 |
13 |
Pacote |
|
|
5 |
multímetro, chave inglesa, alicate de bico, cortador de fio, descascador de fio, etc. ferramentas de eletricista |
1 |
13 |
definir |
|
|
6 |
Ferro de solda e suporte para ferro de solda |
1 |
25 |
definir |
|
|
7 |
Multímetro de Ponteiro MF-50 |
1 |
13 |
Apenas |
|
|
8 |
Multímetro Digital 890B+ |
1 |
13 |
Apenas |
|
|
9 |
Medidor de eletricidade monofásico |
1 |
13 |
Apenas |
|
|
10 |
Medidor de energia elétrica trifásico |
1 |
13 |
Apenas |
|
|
11 |
Transformador atual |
3 |
3*13 |
Apenas |
|
|
12 |
Megger |
1 |
13 |
Apenas |
|
|
13 |
Amperímetro de pinça |
1 |
13 |
Apenas |
|
|
14 |
Tacômetro |
1 |
Apenas |
Para a mesa do professor |
|
|
15 |
Máquina de Enrolamento de Transformador |
2 |
Apenas |
Treinamento em grupo |
|
|
16 |
Caixa de Fusiveis |
3 |
3*13 |
Apenas |
|
|
17 |
fusível |
6 |
6*13 |
Apenas |
|
|
18 |
interruptor de puxar, soquete redondo, suporte de lâmpada plano |
2 cada |
2*13 |
Apenas |
|
|
19 |
Lâmpada fluorescente de 20W |
1 |
13 |
definir |
|
|
20 |
Interruptor de mudança de fase |
1 |
13 |
Apenas |
|
|
21 |
Resistores, componentes de transformador |
1 |
13 |
definir |
|
|
22 |
Extrator para desmontagem e montagem de motor elétrico trifásico |
3 |
definir |
||
|
23 |
Quadro de serra |
1 |
13 |
Pacote |
|
|
24 |
Motor monofásico |
1 |
13 |
torre |
|
|
25 |
Motor elétrico trifásico 180W |
2 |
2*13 |
torre |
|
|
26 |
Contator CA |
4 |
4*13 |
Apenas |
|
|
27 |
Interruptor de combinação |
1 |
13 |
Apenas |
|
|
28 |
Botão de concha de ferro 3H |
1 |
13 |
Apenas |
|
|
29 |
relé térmico |
2 |
2*13 |
Apenas |
|
|
30 |
Relé de tempo |
1 |
13 |
Apenas |
|
|
31 |
Transformador de 50W |
1 |
13 |
Apenas |
|
|
32 |
interruptor de polo único |
1 |
13 |
Apenas |
|
|
33 |
Chave faca trifásica |
1 |
13 |
Apenas |
|
|
34 |
luz de sinalização |
3 |
3*13 |
Apenas |
|
|
35 |
Fabricação de Placa de Circuito Impresso (PCI) Revestida de Cobre |
1 |
13 |
pedaço |
|
|
36 |
Placa de Circuito para Soldagem Universal (Treinamento de Soldagem) e Componentes |
1 |
13 |
definir |
|
|
37 |
Componente de Treinamento Prático e Avaliação de Habilidades Eletrônicas (incluindo uma placa de circuito especialmente projetada e componentes correspondentes) |
30 |
30*13 |
definir |
|
|
38 |
Tomada elétrica |
3 |
3*13 |
Apenas |
|
|
39 |
Medidor CA |
4 |
4*13 |
Apenas |
|
|
40 |
Componentes necessários para experimentos de engenharia elétrica analógicos e digitais: resistores, potenciômetros, indutores, capacitores, transformadores, ímãs de barra, diodos, transistores, transistores de efeito de campo, circuitos integrados, soquetes de CI, tiristores, chaves de nível lógico e sensores indicadores de nível lógico |
1 |
13 |
definir |
O componente é alojado em uma caixa de unidade transparente, a base integrada é universal, e experimentos de circuito digital podem ser expandidos arbitrariamente. |
|
41 |
Tabela de enrolamento de transformador |
1 |
abrir |
||
|
42 |
Duto de arame |
2 |
2*13 |
arroz |
Treinamento em grupo |
|
43 |
Armário de porta dupla |
2 |
individual |
||
|
44 |
Banco de estudante |
25 |
abrir |
V. Composição e Equipamentos da Sala (Exemplo: 1 mesa do professor, 12 mesas dos alunos)
1. Existem 12 telas de treinamento experimental, com uma equipada para cada estação de aluno. O material é ferro com revestimento em pó fosco de dupla camada. O lado esquerdo é um painel perfurado e o lado direito é um painel experimental universal de nove furos. A parte inferior contém a unidade de alimentação, sinal e controle.
2、Mesa de Operação: Estrutura de alumínio-madeira, tampo da mesa é placa de alta densidade à prova de fogo, à prova d'água e resistente ao desgaste. Total de 12 mesas, dois assentos por mesa, tampo da mesa equipado com um tapete de borracha para proteger a superfície, a parte inferior do corpo da mesa é um armário de armazenamento de componentes para colocar componentes.
3、Mesa do Professor (1 unidade): Composta por uma tela de demonstração de treinamento experimental, uma mesa e um controlador integrado para as fontes de alimentação dos alunos. Pode ser usada para explicações e demonstrações de treinamento experimental, e também pode controlar individualmente a energia de trabalho das mesas dos alunos para melhorar o fator de segurança.
4. Configuração do Equipamento (tomando como exemplo o padrão de referência: 1 estação de professor, 12 estações de aluno, ou seja, 25 assentos):
| número de série |
Nome |
Quantidade por unidade |
Número total de quartos |
unidade |
Observação |
|
1 |
Modelo de Ressuscitação Humana |
1 |
individual |
Demonstração do professor |
|
|
2 |
Extintor de incêndio |
1 |
Apenas |
Demonstração do professor |
|
|
3 |
CC |
1 |
torre |
100W, Demonstração de Desmontagem pelo Professor |
|
|
4 |
Broca de pistola |
1 |
13 |
Pacote |
|
|
5 |
multímetro, chave inglesa, alicate de bico, cortador de fio, descascador de fio, etc. ferramentas de eletricista |
1 |
13 |
definir |
|
|
6 |
Ferro de solda e suporte para ferro de solda |
1 |
25 |
definir |
|
|
7 |
Multímetro de Ponteiro MF-50 |
1 |
13 |
Apenas |
|
|
8 |
Multímetro Digital 890B+ |
1 |
13 |
Apenas |
|
|
9 |
Medidor de eletricidade monofásico |
1 |
13 |
Apenas |
|
|
10 |
Medidor de energia elétrica trifásico |
1 |
13 |
Apenas |
|
|
11 |
Transformador atual |
3 |
3*13 |
Apenas |
|
|
12 |
Megger |
1 |
13 |
Apenas |
|
|
13 |
Amperímetro de pinça |
1 |
13 |
Apenas |
|
|
14 |
Tacômetro |
1 |
Apenas |
Para a mesa do professor |
|
|
15 |
Máquina de Enrolamento de Transformador |
2 |
Apenas |
Treinamento em grupo |
|
|
16 |
Caixa de Fusiveis |
3 |
3*13 |
Apenas |
|
|
17 |
fusível |
6 |
6*13 |
Apenas |
|
|
18 |
interruptor de puxar, soquete redondo, suporte de lâmpada plano |
2 cada |
2*13 |
Apenas |
|
|
19 |
Lâmpada fluorescente de 20W |
1 |
13 |
definir |
|
|
20 |
Interruptor de mudança de fase |
1 |
13 |
Apenas |
|
|
21 |
Resistores, componentes de transformador |
1 |
13 |
definir |
|
|
22 |
Extrator para desmontagem e montagem de motor elétrico trifásico |
3 |
definir |
||
|
23 |
Quadro de serra |
1 |
13 |
Pacote |
|
|
24 |
Motor monofásico |
1 |
13 |
torre |
|
|
25 |
Motor elétrico trifásico 180W |
2 |
2*13 |
torre |
|
|
26 |
Contator CA |
4 |
4*13 |
Apenas |
|
|
27 |
Interruptor de limite |
4 |
4*13 |
Apenas |
|
|
28 |
Interruptor de combinação |
1 |
13 |
Apenas |
|
|
29 |
Botão de concha de ferro 3H |
2 |
2*13 |
Apenas |
|
|
30 |
relé térmico |
2 |
2*13 |
Apenas |
|
|
31 |
Relé de tempo |
1 |
13 |
Apenas |
|
|
32 |
Chave faca trifásica de dupla posição |
1 |
13 |
Apenas |
|
|
33 |
Transformador de 50W |
1 |
13 |
Apenas |
|
|
34 |
interruptor de polo único |
1 |
13 |
Apenas |
|
|
35 |
Chave faca trifásica |
1 |
13 |
Apenas |
|
|
36 |
Interruptor invertido |
1 |
13 |
Apenas |
|
|
37 |
luz de sinalização |
3 |
3*13 |
Apenas |
|
|
38 |
Fabricação de Placa de Circuito Impresso (PCI) Revestida de Cobre |
1 |
13 |
pedaço |
|
|
39 |
Placa de Circuito para Soldagem Universal (Treinamento de Soldagem) e Componentes |
1 |
13 |
definir |
|
|
40 |
Componente de Treinamento Prático e Avaliação de Habilidades Eletrônicas (incluindo uma placa de circuito especialmente projetada e componentes correspondentes) |
30 |
30*13 |
definir |
|
|
41 |
Tomada elétrica |
3 |
3*13 |
Apenas |
|
|
42 |
Medidor de eletricidade AC/DC |
8 |
8*13 |
Apenas |
|
|
43 |
Componentes necessários para experimentos de eletricista, circuitos analógicos e circuitos digitais, como resistores, potenciômetros, indutores, capacitores, transformadores, ímãs de barra, diodos, transistores, transistores de efeito de campo, circuitos integrados, soquetes para CI, tiristores, chaves de nível lógico e sensores indicadores de nível lógico |
1 |
13 |
definir |
O componente é alojado em uma caixa de unidade transparente, a base integrada é universal, e experimentos de circuito digital podem ser expandidos livremente. |
|
44 |
Tabela de enrolamento de transformador |
1 |
abrir |
||
|
45 |
Duto de arame |
2 |
2*13 |
arroz |
Treinamento em grupo |
|
46 |
Armário de porta dupla |
2 |
individual |
||
|
47 |
Banco de estudante |
25 |
abrir |
VI. Projetos de Treinamento Experimental e Prático
(I) Seção de Treinamento Prático:
A: Eletricista, Seção de Tração Elétrica
| 1. Uso de chave de teste de baixa tensão 2. Método de operação do extintor de incêndio (demonstração do professor) 3. Domínio da ressuscitação cardiopulmonar (RCP) e compressões torácicas externas para primeiros socorros 4. Uso e identificação de ferramentas comuns 5. Conexões comuns de condutores e restauração de isolamento 6. Desmontagem e Montagem do Ferro de Solda e Treinamento em Habilidades de Soldagem 7. Treinamento em Leitura de Projetos Elétricos 8. Fiação Elétrica 9. Instalação e fiação do circuito da lâmpada fluorescente 10. Instalação do circuito de fiação direta do medidor de eletricidade monofásico 11. Instalação do circuito de fiação do medidor de eletricidade monofásico via transformador de corrente 12. Instalação do quadro de distribuição 13. Fiação interna 14. Instalação do circuito de iluminação interna 15. Uso e leitura do seletor rotativo do multímetro 16. Medição de Tensão AC 17. Medição de tensão CC e corrente CC 18. Instalação de amperímetros e voltímetros 19. Medição de Resistência 20. Uso de Megômetro, Alicate Amperímetro e Terrômetro 21. Medição de Potência Monofásica e Fator de Potência 22. Instalação e fiação do medidor de energia ativa trifásico de quatro fios 23. Instalação e fiação de medidor de energia ativa trifásico de quatro fios via transformadores de corrente 24. Desmontagem e montagem de relés de chaveamento comuns 25. Desmontagem e Montagem de Contator AC 26. Observação Estrutural e Detecção de Partidas Comuns 27. Fazendo um pequeno transformador |
28. Inspeção e Eliminação de Falhas em Transformadores Pequenos |
B: Treinamento Prático Eletrônico
| 1. Uso de instrumentos comuns 2. Identificação e Detecção de Componentes Eletrônicos Comuns 3. Desmontagem e Montagem do Ferro de Solda e Treinamento em Habilidades de Soldagem Eletrônica 4. Fabricação de Placa de Circuito Impresso 5. Construção de uma Fonte de Alimentação DC com Regulador de Tensão Integrado de Três Terminais 6. Construção de Fonte de Alimentação Regulada DC em Série 7. Montagem e Teste do Amplificador de Tensão de Sinal de Baixa Frequência 8. Fabricação e teste de um circuito amplificador com realimentação negativa 9. Soldagem e Depuração do Oscilador de Ponte de Wien 10. Montagem e Teste de um Circuito Monitor de Tensão de Bateria 11. Montando um Circuito Hipnotizador Eletrônico 12. Simulação de Treinamento de Produção de Circuito Eletrônico "Cigale" 13. Fabricação e Treinamento Prático de Lâmpada de Iluminação Economizadora de Energia Ativada por Voz e Controlada por Luz 14. Treinamento de Produção de Circuito Repelente Eletrônico de Mosquitos 15. Circuito Temporizador de Proteção Ocular |
16. Produção e Treinamento Prático de Buzina de Alarme Sonoro |
(II) Parte Experimental:
A、Experimento de Eletricista:
| 1. Uso de Instrumentos de Medição Elétrica 2. Identificação e Detecção de Componentes Comuns 3. Características Volt-Ampere de Componentes Lineares e Não Lineares 4. Características Externas da Fonte de Alimentação 5. Medição do Valor Potencial e do Valor de Tensão 6. Ampliando a Faixa de Amperímetros e Voltímetros 7. Verificação das Leis de Kirchhoff 8. Verificação da Lei de Lenz 9. Verificação do Princípio da Superposição e do Teorema da Reciprocidade 10. Verificação do Teorema de Thevenin e do Teorema de Norton 11. Transformação Equivalente de Fontes de Tensão e Fontes de Corrente 12. Pesquisa sobre Características de Fonte Controlada 13. Experimento de Circuito de Primeira Ordem 14. Processo Transitório de Circuitos de Segunda Ordem 15. Estude as características dos componentes LC em circuitos CC e CA 16. Condição para transferência máxima de potência 17. Medição de Parâmetros de Circuitos CA 18. Características dos Componentes RLC em Circuitos CA Senoidais 19. Experimento em Circuitos Série RL e RC 20. Circuito Ressonante Série RLC 21. Conexão de circuitos de lâmpadas fluorescentes e melhoria do fator de potência 22. Conexões Estrela e Triângulo de Cargas Trifásicas 23. Medição de Circuitos Trifásicos e Potência 24. Pesquisa sobre Circuitos Ressonantes R-C 25. Estudo de Redes de Dois Portos 26. Experimento de Transformador Monofásico 27. Experimento de Circuito de Indutância Mútua 28. Uso e Partida de Motores Assíncronos Trifásicos 29. Circuito Básico para Controle de Contator-Relé de Motores Trifásicos 30. Experimento de Controle de Partida Y-△ de Motor Trifásico 31. Experimento de Controle de Sequência de Motor Trifásico 32. Experimento de Controle de Consumo de Energia na Frenagem para Motores Trifásicos 33. O Circuito Mais Simples 34. Potencial em Cada Ponto de um Circuito e a Escolha do Ponto de Referência 35. Ligação em série de resistores 36. Conexão em paralelo de resistores 37. Conexão mista de resistores 38. Circuito Divisor de Tensão com Resistores 39. Lei de Ohm para o Circuito Inteiro |
40. Aplicação e Condição de Equilíbrio da Ponte de Wheatstone |
B、Experimentos de Eletrônica Analógica e Digital:
(1) Simular alguns experimentos
| 1. Características de condução direta e reversa de um diodo 2. Características de entrada e saída de um transistor 3. Amplificador de tubo único com emissor comum de transistor 4. Circuito amplificador de dois estágios acoplado por RC 5. O impacto do feedback negativo no desempenho do amplificador 6. Amplificador de transistor de efeito de campo 7. Circuito amplificador diferencial 8. Teste de Desempenho de Amplificador Operacional 9. Aplicações Básicas de Amplificadores Operacionais Integrados (Múltiplos Circuitos Operacionais Analógicos) 10. Aplicações Não Lineares de Amplificadores Operacionais Integrados (Gerador de formas de onda múltiplas) |
11. Amplificador de potência push-pull acoplado por transformador |
Os experimentos a seguir também podem ser concluídos usando os 20 componentes experimentais mencionados acima.
| l. Circuito de polarização com realimentação negativa de tensão 2. Circuito de polarização com feedback negativo de corrente tipo divisor de tensão 3. Estabilize o ponto de operação usando um diodo 4. Circuito amplificador de base comum 5. Circuito amplificador de coletor comum 6. Circuito amplificador básico de fonte comum 7. Circuito dreno comum de transistor de efeito de campo 8. Circuito de Porta Comum de Transistor de Efeito de Campo 9. Circuito amplificador RC de transistor único 10. Circuito amplificador acoplado por transformador 11. Circuito Amplificador de Potência Classe A 12. Circuito de Feedback Negativo de Corrente em Série 13. Circuito de feedback negativo em série 14. Circuito de Feedback Negativo de Tensão Paralelo 15. Circuito de realimentação negativa de corrente paralela 16. Circuito Amplificador de Base Comum e Emissor Comum 17. Circuito de Saída Seguidor de Emissor Bootstrap 18. Circuito Amplificador Acoplado Diretamente NPN-PNP 19. Eliminando auto-oscilação usando feedback negativo 20. Ação de chaveamento do transistor 21. Circuito Oscilador com Realimentação por Transformador 22. Circuito Oscilador Capacitivo de Três Pontos 23. Circuito Oscilador de Três Pontos com Indutor 24. Formas Básicas de Circuitos Amplificadores Diferenciais 25. Circuito Amplificador Diferencial de Cauda Longa 26. Circuito Amplificador Diferencial de Cauda Longa com Alimentação Dupla 27. Amplificador operacional usado como amplificador proporcional AC 28. Medidas de Proteção de Entrada de Fase Reversa 29. Medidas de Proteção de Entrada em Modo Comum 30. Proteção contra polaridade invertida da alimentação 31. Circuito RC Qualcomm 32. Usando um triodo para proteger componentes 33. Circuito Operacional de Entrada Diferencial 34. Circuito Integrado Rápido 35. Simular um circuito de equação diferencial de primeira ordem. |
36. Simular circuitos de equações diferenciais de segunda ordem |
(2) Experimento da Parte Numérica
l. Teste de Parâmetros de Portas Lógicas Integradas TTL 2. Teste de Parâmetros de Portas Lógicas CMOS 3. Aplicações de Portas Lógicas TTL de Coletor Aberto e Portas com Saída Tri-State 4. Experimente com circuitos de portas AND, NOT, OR e NAND 5. Experimento de circuito somador half-adder 6. Experimento de Circuito Somador Completo 7. Experimento do Chinelo RS 8. Experimento do Flip-Flop D 9. Experimento JK Chinelo 10. Experimento do Chinelo 11. Converta um flip-flop tipo JK em um flip-flop D. 12. Converta um flip-flop tipo D em um flip-flop JK. 13. Experimento de Contraponto style="line-height:180%" 14. Registradores de Deslocamento MSI e Suas Aplicações 15. Decodificadores e seus métodos de transformação |
16. Seletor de Dados e Projeto Lógico MSI |
C: Experimento de Acionamento Elétrico
| 1、Circuito de controle direto para chave faca 2. Circuito de controle de avanço por impulsos do contator 3. Possui um circuito de controle de rotação para frente autotravante. 4. Circuito de controle de rotação para frente com proteção contra sobregiro 5. Circuito de controle de chave reversora para rotação para frente e para trás 6. Circuito de controle de avanço e ré com intertravamento de contator 7. Circuito de controle de avanço e ré com intertravamento por botões de pressão 8. Circuito de Controle de Intertravamento Composto por Botão/Contator 9. Circuito de controle de viagem alternada automático 10、Circuito de partida com redução de tensão por resistor série controlado por contator 11. Circuito de controle de redução de tensão com resistor em série controlado por relé de tempo 12. Partida manual a tensão reduzida Y/Δ |
13. Controle por Contator Partida a Tensão Reduzida Y/△ |
