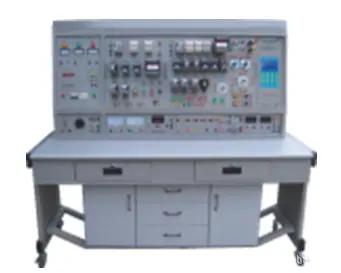

JYDW-02A Tipo Inteligente em Rede Eletricista de Manutenção e Treinamento Prático de Habilidades Dispositivo de Avaliação Inteligente

Este dispositivo é um aparelho de treinamento desenvolvido com base nos circuitos de controle elétrico e circuitos eletrônicos práticos exigidos pelo conteúdo de habilidade de avaliação e treinamento para eletricistas de manutenção júnior e intermediário emitido pelo Ministério do Trabalho e Previdência Social. É um equipamento abrangente para o treinamento de habilidades de eletricista e avaliação em rede dos circuitos de máquinas-ferramentas. Ele pode treinar os alunos em controle elétrico e tecnologia prática, bem como nas habilidades operacionais de eletricistas de manutenção. Possui direcionamento específico, praticidade, rigor científico e avançado, e também pode avaliar de forma científica, razoável e justa o conhecimento relevante aprendido pelos alunos por meio de software de avaliação inteligente. Este aparelho não é apenas adequado para o treinamento prático de alunos, mas também é um equipamento ideal para a avaliação de habilidades de eletricistas de manutenção júnior e intermediário em vários departamentos de avaliação de habilidades profissionais, faculdades vocacionais e escolas técnicas.
1. Características do produto:
● Alto grau de inteligência: As falhas são definidas uniformemente pelo computador do professor e transmitidas pela rede para a estação de treinamento prático do aluno para treinamento de solução de problemas. A configuração do ponto de falha é rápida e conveniente, e os resultados da avaliação do treinamento são registrados, classificados e impressos automaticamente, facilitando muito o gerenciamento da sala de aula e reduzindo significativamente a carga de trabalho do professor.
● Alta imparcialidade: As falhas são definidas uniformemente por computador, garantindo condições e oportunidades iguais para o pessoal de avaliação de treinamento, julgando objetiva e cientificamente os resultados da avaliação de treinamento, alcançando a "imparcialidade".
● Alto grau de abrangência: Permite que os trainees pratiquem a conexão de circuitos de treinamento manualmente, o que é semelhante ao ambiente industrial, e dominem habilidades práticas de operação. Ao mesmo tempo, pode avaliar científica e justamente o conhecimento profissional aprendido pelos trainees por meio de um sistema de avaliação inteligente, melhorando significativamente o nível de gerenciamento da escola.
● Forte Praticidade: Através de testes para encontrar pontos de falha, dominar habilmente as características das falhas de máquinas-ferramenta, o desempenho e a estrutura de cada componente, e o princípio de funcionamento dos circuitos das máquinas-ferramenta.
● Todos os componentes são instalados na frente do painel, permitindo a observação intuitiva de seu funcionamento. Furos de teste também são instalados no painel para facilitar o teste e a solução de problemas pelos alunos.
● O dispositivo está equipado com uma função de proteção contra parada suave por curto-circuito na saída de energia trifásica, que evita danos aos componentes causados por operação incorreta durante o treinamento prático e a avaliação.
II. Composição e Funções de um Sistema de Avaliação Inteligente em Rede
(1) O sistema consiste em 1 computador do professor (auto-fornecido ou adquirido em nome) e uma plataforma inteligente humano-computador (dispositivos de resposta do aluno), formando um sistema inteligente de treinamento prático e avaliação através de uma rede.
(II) O professor edita a folha de teste no computador, edita os pontos de falha de acordo com os requisitos da avaliação de treinamento prático, envia os pontos de falha definidos para a interface homem-máquina (dispositivo de resposta do aluno) em cada dispositivo de avaliação de treinamento prático do aluno por meio do sistema de avaliação inteligente e gera automaticamente os pontos de falha definidos no circuito da máquina-ferramenta.
(III) Função de Resposta: Com base nos pontos de falha definidos pelo sistema, fenômenos de falha correspondentes ocorrerão após o circuito começar a funcionar. A avaliação envolve detectar e julgar os pontos de falha com base nos fenômenos. O resultado do julgamento é inserido no computador do aluno. Após o aluno completar as questões do teste e pressionar o botão de enviar, o sistema fornecerá imediatamente a pontuação do teste com base nas respostas do aluno no papel do teste e salvará a pontuação no registro do aluno.
(4) Os professores podem monitorar o processo de exame no computador, acompanhando o status de resposta de cada aluno. Após o exame, as pontuações dos alunos serão classificadas, salvas e impressas.
(5) Possui uma função automática de recuperação de pontos de falha. Os pontos de falha são organizados em uma ordem predeterminada. Os alunos encontram as falhas com base em princípios elétricos e fenômenos de falha. Após um aluno confirmar a conclusão de encontrar um ponto de falha, independentemente de a resposta do candidato para essa falha estar correta ou incorreta, o sistema restaurará este ponto de falha e prosseguirá para o próximo teste de eliminação de ponto de falha.
(6) A plataforma inteligente humano-computador (dispositivo de resposta) consiste em uma tela LCD chinesa, um microcomputador e um teclado.
III. Composição e Características do Equipamento:
(1) Fonte de Alimentação DW01, Tela de Controle do Instrumento
O painel de controle é feito de ferro com uma estrutura de camada dupla com textura fosca revestida em pó e um painel frontal de alumínio. Ele fornece energia CA, energia CC de alta tensão, energia CC de baixa tensão e vários instrumentos de teste para o experimento. As funções específicas são as seguintes:
1、Placa de controle principal
(1) Entrada de energia trifásica de quatro fios, após passar pelo disjuntor DR, passa pelo disjuntor principal e é operada por um contator através de botões de partida/parada;
(2) Equipado com três voltímetros AC tipo ponte de 450V, indicando a tensão trifásica da entrada da fonte de alimentação;
(3) Temporizador e Registrador de Alarmes (Gerente de Serviço), normalmente usado como um relógio, com funções como definir tempo experimental, alarmes temporizados e corte de energia; também pode registrar automaticamente o número total de alarmes de vazamento e alarmes fora de alcance causados por erros de fiação ou operacionais, fornecendo um padrão unificado para avaliar as habilidades experimentais dos alunos.
2、Fonte de Alimentação AC、DC
(1) Fonte de alimentação de excitação: CC 220V/0,5A, com proteção contra curto-circuito.
(2) Fonte de Alimentação do Induzido: Um conjunto de fonte de alimentação DC 0-220V/2A continuamente ajustável, com proteção contra curto-circuito.
(3) Fonte de alimentação DC estabilizada: dois canais de ±12V/0,5A, um canal de +5V/0,5A, com função de proteção de desligamento suave automático contra curto-circuito e recuperação automática.
(4) Fonte de Alimentação AC: ① Equipado com um conjunto de transformadores. O lado primário do transformador pode ser conectado à fonte de alimentação AC de 220V ou 380V, dependendo da fiação. Após fechar o interruptor, o lado secundário do transformador pode fornecer tensões AC de 36V, 110V, 20V, 20V, 12V e 6,3V; ② Equipado com um conjunto de reguladores de tensão monofásicos, que podem fornecer uma tensão AC ajustável de 0-250V; ③ O painel de controle é equipado com uma tomada de alimentação monofásica de três polos 220V e uma tomada de alimentação trifásica de quatro polos 380V.
3、Instrumentos AC/DC
(1) Voltímetro AC: Um voltímetro AC com espelho, faixa 0～500V, classe de precisão 1.0.
(2) Voltímetro CA: Um Amperímetro CA com espelho, 0～5A, classe de precisão 1.0, com funções como alarme de sobrecarga, indicação e corte total da alimentação.
(3) Medidor de Potência e Fator de Potência: Composto por um microcomputador, chip de conversão A/D de alta precisão e circuito de display totalmente digital. O modo de controle de função de diálogo homem-máquina é alcançado através de controle por teclas e janelas de display digital. Para melhorar a faixa de medição e a precisão do teste, oito níveis de faixa são definidos tanto em hardware quanto em software para julgamento automático e mudança automática de marcha. A precisão da medição de potência é Classe 1.0, e as faixas de tensão e corrente são 450V e 5A, respectivamente. Ao medir o fator de potência, ele também pode julgar automaticamente a natureza da carga (indutiva exibe "L", capacitiva exibe "C", puramente resistiva não exibe). Ele pode armazenar 15 grupos de dados para consulta a qualquer momento (随时查阅 - 随时查阅 significa 'para verificar a qualquer momento').
(4) Voltímetro CC: 1 unidade de voltímetro digital CC, faixa de medição 0～300V, display de três dígitos e meio, impedância de entrada de 10MΩ, classe de precisão 0,5.
(5) Amperímetro CC: 1 unidade de amperímetro digital CC, faixa de medição 0～5A, display de 3,5 dígitos, classe de precisão 0,5, com funções como alarme de sobrecarga, indicação e desligamento total da fonte de alimentação.
(II) Bancada Experimental
A bancada de laboratório possui uma estrutura de ferro pintado texturizado fosco de camada dupla. O tampo da mesa é feito de placa de alta densidade à prova de fogo, à prova d'água e resistente ao desgaste. A estrutura é robusta e o design é bonito e generoso. Há duas gavetas (com fechaduras) em cada lado da mesa.
(III) Módulo de Treinamento Prático
O painel de controle é equipado com fusíveis, interruptores basculantes, contatores AC, relés de tempo, contatores DC, botões de pressão, luzes indicadoras de sinalização, relés térmicos, etc. Todos os componentes são de marcas nacionais e internacionais bem conhecidas. A fiação para todos os componentes de treinamento é feita em bornes, o que evita o desgaste dos componentes causado pelo aperto e afrouxamento de parafusos a longo prazo diretamente no componente. A fiação é roteada através de calhas para treinamento de fiação de processo. A conexão entre o circuito de treinamento e a fonte de alimentação do dispositivo é feita usando soquetes de segurança e conectores plug-in encamisados de alta confiabilidade, garantindo segurança e rapidez.
1．Módulo de Treinamento Prático para Eletricista de Manutenção DW-01 (1)
A placa de montagem é equipada com relés térmicos, contatores AC, luzes indicadoras de botão (6,3V), blocos de terminais, tomadas de segurança, etc.
2. Módulo de Treinamento Prático para Eletricista de Manutenção DW-02 (II)
A caixa suspensa é equipada com fusíveis tipo parafuso, fusíveis de encaixe, disjuntores de baixa tensão, relés temporizadores, contatores AC, bornes de conexão, tomadas de segurança, etc.
3. Módulo de Treinamento Prático para Eletricista de Manutenção DW-03 (III)
A caixa suspensa é equipada com fusíveis tipo parafuso, chaves seletoras, válvulas solenoides, chaves cruzadoras, chaves fim de curso, etc.
4. Placa de Montagem de Circuito Eletrônico DW-00: Usada para fixar placas de circuito eletrônico durante a depuração
5. Placas de Treinamento Prático de Circuitos Eletrônicos (4 peças)
6. Caixa de Treinamento Inteligente para Talha Elétrica KH-1 PDH
7. KH-2 C6140 Torno Circuito Treinamento Inteligente Avaliação Caixa Suspensa
8. KH-3 Z3050 Furadeira Radial Circuito Treinamento Inteligente Avaliação Caixa Suspensa
9. Respondedor Inteligente
10. Motor assíncrono trifásico de gaiola de esquilo 380V/Y 2 unidades
11. Motor assíncrono trifásico de gaiola de esquilo 380V/△ 2 unidades

4. Parâmetros técnicos
1. Tensão de Entrada: Trifásico quatro fios (ou trifásico cinco fios) 380V±10% 50Hz
2. Ambiente de trabalho: Faixa de temperatura é -10～＋40℃ Umidade relativa < 85% (25℃)
3. Dimensões gerais: 1680×800×1600mm³
4. Capacidade do dispositivo: <1,5 KVA

V. Projetos de Treinamento Prático
1. Controle de Partida Direta de Motores Assíncronos Trifásicos
2. Circuito de Controle de Jogging para Contator de Motor Assíncrono Trifásico
3. Circuito de Controle Autotravante para Contator de Motor Assíncrono Trifásico
4. Circuito de controle de contator de motor assíncrono trifásico para frente e para trás com intertravamento de botões
5. Controle Sequencial de Motores Assíncronos Trifásicos
6. Controle Multi-ponto de Motores Assíncronos Trifásicos
7. Instalação, depuração, energização, atraso de tempo, frenagem por consumo de energia CC, circuito de controle de partida Y-△
8. Circuito de Controle de Reversão com Intertravamento de Contator
9. Circuito de Controle Automático Reciprocante de Bancada
10. Fiação, Falhas e Manutenção do Torno C620
11. Avaliação Prática de Habilidades de Circuito de Talha Elétrica PDH (18 Pontos de Falha)
12.C6140 Avaliação Prática de Habilidades em Circuitos Elétricos de Torno Mecânico Comum (17 Pontos de Falha)
13. Avaliação Prática de Habilidades em Circuito Elétrico de Furadeira de Coluna Z3050 (20 Pontos de Falha)
14. Instalação e depuração de circuitos de motor de passo digitais
15. Interruptor controlado por luz e circuito de alarme
16. Projetar, instalar e comissionar circuitos de alarme de limite superior e inferior de tensão (protetor de geladeira totalmente automático)
17. Instalação e depuração da eletricidade do relógio digital
