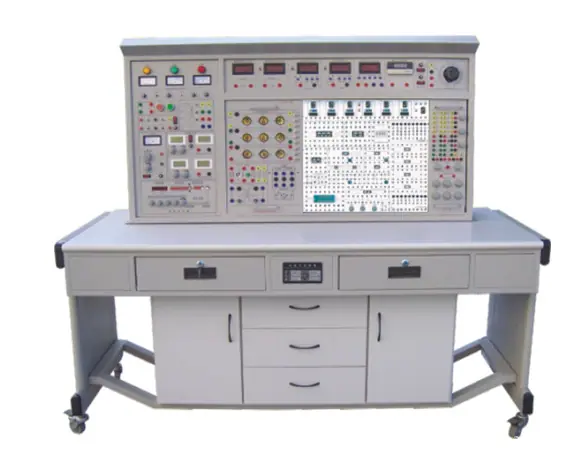

JYSXK-800C Dispositivo Prático de Treinamento e Avaliação de Eletricista • Eletrônica • Tecnologia de Acionamento de Potência de Alto Desempenho

Este dispositivo é um aparelho de treinamento de nova geração desenvolvido por nossa empresa, absorvendo os métodos de treinamento razoáveis e os meios de treinamento avançados, racionais e científicos de produtos similares no país e no exterior, e então digerindo, integrando e aprimorando-os. O conteúdo do treinamento é definido de acordo com os requisitos do "Plano para Reforma Curricular e Construção de Livros Didáticos na Educação Profissional no Século XXI" do Ministério da Educação e em conformidade com os requisitos de ensino e treinamento da educação profissional. Ele abrange os requisitos do currículo de treinamento para cursos como "Análise de Circuitos", "Fundamentos de Engenharia Elétrica", "Engenharia Elétrica", "Tecnologia Eletrônica Analógica", "Tecnologia Eletrônica Digital", "Controle de Motores", "Controle por Relé e Contator" e "Controle Elétrico de Máquinas de Produção Comuns". É adequado para a nova construção, expansão e atualização de laboratórios em universidades em geral, faculdades profissionais, escolas técnicas e escolas profissionais secundárias, fornecendo equipamentos de treinamento ideais para as escolas oferecerem rapidamente cursos de treinamento.
1. Desempenho técnico:
1. Alimentação de operação: Trifásica de quatro fios (ou trifásica de cinco fios) ~380V±5% 50Hz
2、Temperatura: -10℃～+40℃, Umidade relativa < 85% (25℃)
3、Capacidade do dispositivo: <1,5 KVA
4、Peso：200Kg
5、Dimensões gerais: 1600mm×700mm×1500mm
II. Configuração Básica e Funções do Dispositivo de Treinamento
Este banco de treinamento é composto principalmente por uma tela de treinamento, caixas suspensas de treinamento, uma mesa de treinamento, etc.
(1) Tela de Treinamento Prático
A tela de treinamento possui uma estrutura de aço com camada dupla, textura fosca e pintura eletrostática, além de um painel de alumínio. Ela fornece alimentação AC, fonte de alimentação regulada DC, fonte de corrente constante, gerador de sinal de função (incluindo contador de frequência), instrumentos de teste e componentes de treinamento para a caixa suspensa de treinamento. As funções específicas são as seguintes:
1、Seção de controle e fonte de alimentação CA
(1) Fornece energia CA trifásica fixa de 380V. Curto-circuitos diretos ou sobrecargas entre fases e linhas são monitorados e protegidos automaticamente durante todo o processo por um microcontrolador. A energia de trabalho do banco de treinamento é controlada por botões de partida e parada após a ativação dos disjuntores de corrente e tensão. Possui funções de alarme e reset.
(2) Fornecer um canal de fonte de alimentação CA monofásica 0-250V/2A continuamente ajustável (equipado com um regulador de tensão monofásico de 0,5 KVA). Ao mesmo tempo, um conjunto de fonte de alimentação CC continuamente ajustável de 0-240V pode ser obtido através da etapa de retificação, com um medidor indicando o valor da tensão de saída.
(3) Fornecer 2 tomadas de 220V para alimentar instrumentos externos.
(4) Equipado com um conjunto de lâmpadas fluorescentes de 250V/30W e suportes para treinamento prático.
2、Parte da fonte de alimentação CC
(1) Fonte de alimentação de canal duplo de corrente constante e tensão constante, ambos os canais possuem uma tensão de saída de 0-30V, relé de comutação automática de faixa embutido. Ajuste contínuo com potenciômetros de múltiplas voltas para uso conveniente. A corrente de saída máxima é de 1,5A, com uma função de proteção de limitação de corrente predefinida, a saída possui medidores digitais de corrente e tensão de classe 0,5, estabilidade de tensão 10-2, estabilidade de carga 10-2, tensão de ripple 5mV.
(2) Fonte de alimentação regulada CC de baixa tensão: +5V, +24V, ±12V, com função de proteção contra curto-circuito.
(3) Fonte de corrente constante: Um canal de fonte de corrente constante continuamente ajustável de 0-500mA, com três faixas de 2mA, 20mA, 500mA, equipado com um milamperímetro DC digital para indicar a corrente de saída, e possui funções de proteção contra circuito aberto e curto-circuito na saída.
3、Gerador de Sinal de Função:
3.1 Formas de Onda: Onda senoidal, onda triangular, onda quadrada, onda de pulso, onda dente de serra, onda quadrada TTL.
3.2 Faixa de Frequência: De 0,1 Hz a 2 MHz, dividida em sete faixas de frequência.
3.3 Distorção Harmônica; 10-30Hz<3%　30Hz-100KHz≤1%
3.4 Resposta a Onda Quadrada: Tempo de Subida/Descida ≤ 100 nS (Circuito Aberto)
3.5 Amplitude Máxima de Saída (Circuito Aberto): f＜1MHz Amplitude≤15VP-P; 1MHz＜f≤2MHz≤11Vp-p
3.6 Polarização DC (Circuito Aberto): ±l0V
3.7 Impedância de Saída Z: ZO=50Ω±5Ω
Ciclo de Trabalho de 3,8: As bordas ascendentes e descendentes das ondas quadrada e dente de serra podem ser continuamente variadas na faixa de 10% a 90%.
3.9 Oscilador Controlado por Tensão (VCO): Quando a tensão DC aplicada muda em 0±5V, a mudança de frequência correspondente é maior que 100:1.
3.10 Atenuação de Saída: 20dB　40dB　60dB
4、Contador de frequência:
4.1 Faixa de Medição de Frequência: 1Hz～100MHz, display de seis dígitos.
4.2 Tempo de Gate: 0,01S, 0,1S, 1S, 10S
4.3 Impedância de Entrada (Acoplada AC): Componente resistivo de aproximadamente 500KΩ, capacitância paralela de aproximadamente 100P.
5、Voltímetro Digital AC True RMS Inteligente
1 unidade de voltímetro digital AC, projetada com um novo conversor de valor RMS verdadeiro de alto desempenho fabricado pela Analog Devices Inc. e uma unidade MPU de alta velocidade. Possui modos de controle de função de diálogo homem-máquina implementados por controle de tecla e uma janela de display digital. Faixa de medição: 0-500V, Faixa de frequência: 10Hz-20Hz. A faixa é ajustada automaticamente. A precisão da medição é da classe 0,5. Inclui funções de armazenamento e consulta de dados.
6、Amperímetro Digital AC Inteligente True RMS
1 unidade de amperímetro digital AC, projetada com um novo conversor RMS verdadeiro de alto desempenho produzido pela Analog Devices Inc. (EUA) e uma unidade MPU de alta velocidade. Realiza funções de diálogo homem-máquina e modos de controle através de controle por teclas e uma janela de exibição digital. Faixa de medição: 0-5A, faixa de frequência: 10Hz-20Hz. A precisão da medição é da classe 0,5. Possui funções de armazenamento e consulta de dados.
7. Um voltímetro digital CC, projetado usando um conversor AD de alto desempenho da empresa ICL emparelhado com uma unidade MPU de alta velocidade. Possui um modo de controle de diálogo homem-máquina implementado por controle de teclas e uma janela de exibição digital. Possui faixas automática e manual, com uma faixa de medição de 0-300V. A precisão da medição é da classe 0,5. Possui funções de armazenamento e consulta de dados. Inclui também funções de alarme e indicação de sobrealcance.
8、 Um miliamperímetro digital DC, projetado usando um conversor AD de alto desempenho da empresa ICL acoplado a uma unidade MPU de alta velocidade. Implementa modos de controle de função de diálogo homem-máquina através de controle por teclas e uma janela de exibição digital. Possui faixas automática e manual, com uma faixa de medição de 0-2000mA. A precisão da medição é de classe 0,5. Inclui funções de armazenamento e consulta de dados. Possui funções como alarme e indicação de sobrecarga.
9、Medidor Inteligente de Potência e Fator de Potência
Projetado com um DSP dedicado de 24 bits, um conversor A/D de alta precisão de 16 bits e uma unidade MPU de alto desempenho, possui uma função de diálogo homem-máquina e modos de controle implementados por meio de controle por tecla e uma janela de display digital. O software adota um conceito de design RTOS e também é equipado com software de monitoramento para PC para aprimorar as capacidades analíticas. Ele pode medir a potência e o fator de potência de um circuito. A precisão da medição de potência é da classe 0,1, a faixa de medição do fator de potência é de 0,3-1,0, as faixas de tensão e corrente são 450V e 5A, respectivamente. Ele pode identificar automaticamente a natureza da carga (indutiva exibe "L", capacitiva exibe "C", puramente resistiva não exibe nada) e pode armazenar dados de medição para consulta a qualquer momento (随时查阅 - 随时查阅 significa "consultar a qualquer momento").
10、Milivoltímetro Digital AC True RMS
Capaz de medir com precisão o valor RMS de várias formas de onda complexas, faixa de teste de tensão 1mV～450V (RMS), precisão básica de teste atinge ±1%, chaveamento automático de faixa, display digital de 3,5 dígitos, cada faixa possui uma função de alarme e indicador de sobrecarga. Faixa de teste de frequência 10Hz～600KHz, impedância de entrada 1MΩ, capacitância de entrada ≤30pF.
(II) Cápsula de Treinamento e Acessórios
1、DGJ-10 Treinamento de Circuito Básico (1)
Treinamento prático completo sobre o princípio da superposição, leis de Kirchhoff, teorema de Thevenin, teorema de Norton, teorema da reciprocidade, lei de Ohm, etc.; fornecer resistores, indutores, capacitores, treinamento prático completo sobre ressonância série RLC, circuitos dinâmicos de primeira e segunda ordem, transformação equivalente de fontes de tensão e fontes de corrente, condições para transferência máxima de potência para uma carga, conexão série e paralela de resistores, etc.
2、DGJ-11 Treinamento de Circuito Básico (II)
Fornece lâmpadas, válvulas reguladoras de tensão, potenciômetros, caixas de resistores, etc., para completar treinamentos práticos como o mapeamento das características volt-ampere de componentes de circuito conhecidos e desconhecidos, e o carregamento e descarregamento de capacitores.
3、Treinamento Prático de Circuitos CA DGJ-12 (1)
Fornece resistores, indutores e capacitores de alta tensão (0,47uF/500V, 1uF/500V, 2,2uF/500V, 4,7uF/500V), para completar o treinamento prático sobre a melhoria do fator de potência de lâmpadas fluorescentes, circuitos RLC série CA, circuitos RLC paralelo CA e as características dos componentes indutor e capacitor em circuitos CC e CA.
4、DGJ-14 Treinamento Básico de Circuito (3)
Treinamento Prático de Extensão de Faixa de Instrumentos (Extensão de Faixas de Amperímetro e Voltímetro).
5、DGJ-15 Treinamento Prático Abrangente em Habilidades Elétricas (1)
Projeto de amperímetros, voltímetros e ohmímetros.
6、DGJ -16 Treinamento Prático Abrangente em Habilidades Elétricas (II)
Treinamento Prático de Aplicação de Amplificador Operacional, Treinamento Prático de Projeto e Aplicação de Circuitos de Proteção de Alarme, Treinamento Prático de Aplicação de Transformador de Corrente, Treinamento Prático de Projeto e Aplicação de Circuitos Retificadores e Filtros, Treinamento Prático de Projeto e Aplicação de Proteção Contra Sobrecorrente.
7、Treinamento Prático de Controle de Relé e Contator DGJ-17
Forneça dois contatores AC (tensão da bobina 380V), um relé de sobrecarga térmica, um relé de tempo e três botões (um amarelo, um verde, um vermelho).
8、Transformador de Núcleo DGJ-18, Treinamento de Medidor de Corrente/Tensão/Energia
Um transformador com núcleo de ferro (50VA, 36V/220V), equipado com fusíveis e soquetes de corrente tanto no lado primário quanto no secundário, conveniente para testes e prevenindo confiavelmente danos ao transformador; Um conjunto de bobinas de indução mútua, duas bobinas ocas L1 e L2 são montadas em um quadro deslizante, a distância entre as duas bobinas pode ser ajustada, e a bobina pequena pode ser colocada dentro da bobina grande, equipado com um núcleo de ferro grande e um pequeno, nove lâmpadas de carga, um medidor de eletricidade, especificações 220V, 3/6A, seu cabo de alimentação e fios de carga estão todos conectados aos terminais do terminal de fiação do medidor de eletricidade, conveniente para treinamento prático.
9、DZJ-20 Treinamento Prático em Tecnologia Eletrônica (I)
Fornece fonte de alimentação CA de baixa tensão (uma saída em 0V, 6V, 10V, 14V e duas saídas no center tap 17V), transistores, diodos, módulos reguladores de tensão, resistores, transistores unijunção, buzzers, etc. A caixa de treinamento também é equipada com cinco placas de treinamento de circuito fixo: amplificador de dois estágios com feedback negativo de tubo único, seguidor de emissor, oscilador de rede ressonante série RC, amplificador diferencial e amplificador de potência OTL de baixa frequência. O treinamento pode ser realizado usando circuitos fixos ou combinações flexíveis de componentes discretos.
10、Treinamento Prático em Tecnologia Eletrônica DZJ-21 (II)
Equipado com um display decodificador decimal de quatro dígitos, chaves de nível lógico de 8 bits, indicadores de nível de 8 bits, uma sonda lógica tri-state e fontes de sinal de pulso (uma para saída de pulso único positivo e outra para negativo, e uma fonte de pulso de contagem continuamente ajustável com frequências de 0,5 Hz a 300 KHz). A caixa de treinamento também inclui vários soquetes de circuito integrado de pinos redondos de alta confiabilidade (9P, 14P, 16P, 28P, 40P). A caixa de treinamento também é equipada com cinco placas de treinamento de circuito fixo: um amplificador de dois estágios com tubo único/feedback negativo, um seguidor de emissor, um oscilador ressonante série RC, um amplificador diferencial e um amplificador de potência OTL de baixa frequência. O treinamento pode ser realizado usando circuitos fixos ou combinações flexíveis de componentes discretos.
11、Controle de Relé e Contator ZSY-04 (1)
5 fusíveis, 1 botão, 1 transformador (380V/36+6.3), 1 chave seletora, 3 luzes indicadoras, 1 circuito retificador, 3 resistores de freio dissipadores de energia (510Ω/50W), 1 contator AC, 1 relé de sobrecarga térmica.
12、Controle de Contator-Relé ZSY-05 (II)
3 contatores AC, 1 relé de tempo (atraso na energização), 1 relé de sobrecarga térmica, 3 botões de comando.
13、Controle de Contator-Relé ZSY-06 (III)
4 chaves de fim de curso, 1 chave de reversão, 1 relé de sobrecarga térmica.
14、Adicionar um motor assíncrono trifásico de gaiola de esquilo
15、Motor de indução trifásico gaiola de esquilo (△380V Y/△ 180W) 1 unidade
16、Cabo de conexão de treinamento
De acordo com as características dos diferentes projetos de treinamento prático, são fornecidos dois modelos diferentes de cabos de conexão para treinamento. Tanto para corrente forte quanto para corrente fraca, são utilizados cabos de conexão tipo plug de pistola com estrutura encamisada de alta confiabilidade (sem possibilidade de choque elétrico). O interior utiliza fios multifilares trefilados de cobre sem oxigênio, finos como fios de cabelo, para atingir o objetivo de serem ultrassuaves. A camada externa é uma camada isolante de cloreto de polivinila e nitrila, que possui vantagens como maciez, resistência a alta pressão, alta resistência, resistência ao endurecimento e boa tenacidade. O plugue utiliza um componente de cobre maciço encamisado com um clipe de mola de cobre-berílio, garantindo contato seguro e confiável; ambos os tipos de fios só podem ser conectados a soquetes com furos internos correspondentes e não podem ser misturados, melhorando significativamente a segurança e a racionalidade do treinamento prático.
(III) Tabela de Treinamento
A mesa de treinamento é feita de ferro texturizado fosco de camada dupla com revestimento em pó. O tampo da mesa é feito de placa de alta densidade à prova de fogo, à prova d'água e resistente ao desgaste. A estrutura é robusta e o design é bonito e generoso. Abaixo da mesa de treinamento, há um armário de armazenamento de componentes para colocar caixas de suspensão de treinamento e também está equipado com quatro rodas com freios para fácil movimentação e fixação.
III. Projeto de Treinamento Prático
(1) Treinamento Prático de Habilidades Básicas de Eletricista

(2) Treinamento de Habilidades Básicas para Circuitos Analógicos

(3) Treinamento de Habilidades Básicas em Circuitos Digitais

(4) Treinamento Prático Abrangente em Habilidades de Eletricista

(5) Projeto Prático de Treinamento em Acionamento Elétrico
