Dispositivo de Experimento de Circuito Digital JYDZ-1B (Grupo Duplo)

1. Desempenho técnico
1. Entrada de Alimentação: Monofásica de três fios 220V±10% 50Hz
2、Ambiente de Trabalho: Temperatura -10℃～+40℃ Umidade Relativa < 85% (25℃) Altitude < 4000m
3、Capacidade do dispositivo: <200VA
4、Dimensões gerais: 155×80×123cm³
II. Equipamento do Dispositivo

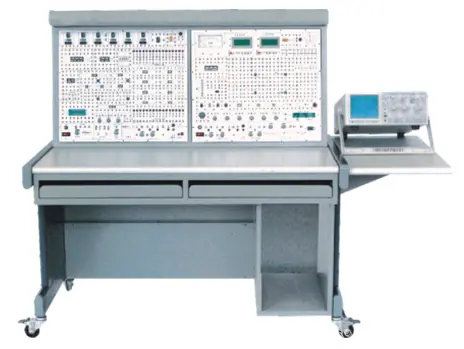

Este dispositivo é composto principalmente por uma tela de controle experimental e uma bancada experimental. A tela de controle experimental consiste em dois conjuntos de placas de funções digitais e eletrônicas, que podem realizar dois grupos de experimentos digitais e eletrônicos simultaneamente. Os principais componentes funcionais são os seguintes:
Fonte de Alimentação DC Regulada: ±5V/1A dois canais; 0,0～18V/0,75A continuamente ajustáveis dois canais (por conexão apropriada, podem ser obtidas fontes de alimentação continuamente ajustáveis de 0～±18V e 0～36V), a fonte de alimentação de +5V também possui funções de alarme e indicador de curto-circuito, todas as fontes de alimentação acima possuem funções de proteção de desligamento suave automático por curto-circuito com recuperação automática.
Fonte de Sinal de Pulso: Fonte de pulso de contagem 0,5 Hz～300 kHz, ajuste contínuo escalonado; gera quatro canais de frequência base em código BCD, twentieth-divided, quarter-divided, eighth-divided. A saída de frequência base possui três engrenagens de ajuste grosseiro: 1 Hz, 1 kHz, 20 kHz, com ajuste fino disponível perto de cada engrenagem. Fonte de pulso único com duas saídas positivas e duas negativas.
Fornece caneta lógica de cinco funções, circuito de luz indicadora LED, um display de sete segmentos de cátodo comum, indicador de alarme sonoro (buzzer), saída de nível de switch de dezesseis bits, indicador de nível lógico de entrada de dezesseis bits, display decodificador hexadecimal (seis dígitos), chave DIP, botão de reset, alto-falante, chip de música e potenciômetro, etc.
Também possui soquetes de circuito integrado de pino redondo de alta confiabilidade (2 x 40P, 1 x 28P, 1 x 24P, 5 x 16P, 6 x 14P, 2 x 8P) e tubos de cobre longos banhados a prata, etc., para conectar vários circuitos integrados e componentes.
A placa experimental funcional de eletrônica digital é equipada com quatro soquetes para instalar e remover pequenas placas de experimento de circuito fixo, e uma placa de download EDA digital pode ser adquirida separadamente.
III. Conteúdo Experimental Básico
Este dispositivo fornece um guia para experimentos elétricos, possuindo considerável profundidade e amplitude. Escolas de todos os níveis e tipos podem selecionar de acordo com suas necessidades de ensino. Elas também podem reescrever, expandir e desenvolver outros novos projetos experimentais com base em seus próprios requisitos.
1. Características de chaveamento de transistores, limitador e clamper
2. Função Lógica e Teste de Parâmetros de Portas Lógicas Integradas TTL
3. Função Lógica e Teste de Parâmetros de Portas Lógicas Integradas CMOS
4. Interconexão e Acionamento de Circuitos Lógicos Integrados
5. Projeto e Teste de Circuitos Lógicos Combinacionais
6. Decodificador e suas Aplicações
7. Seletor de Dados e Suas Aplicações
8. Gatilhos e Suas Aplicações
9. Contadores e Suas Aplicações
10. Registradores de Deslocamento e Suas Aplicações
11. Distribuidor de Pulsos e Suas Aplicações
12. Usando Portas Lógicas para Gerar Sinais de Pulso - Multivibrador Astável
13. Multivibrador Monostável e Gatilho Schmitt — Circuitos de Atraso de Pulso e Modelagem de Forma de Onda
14.555 Circuito Temporizador e Suas Aplicações
15. Conversor D/A, A/D
16. Sistema de Buzzer para Competição Intelectual——Experimento Abrangente
17. Cronômetro Eletrônico - Experimento Abrangente
18. Voltímetro Digital DC de Três Dígitos e Meio——Experimento Abrangente
19. Frequencímetro Digital——Experimento Abrangente
20. Máquina de Jogo de Cabo de Guerra - Experimento Divertido e Abrangente
21. Memória de Acesso Aleatório 2114A e Sua Aplicação - Experimento Abrangente
22. Experimento em Projeto de Dispositivos Digitais Programáveis de Sistema (com Placa de Download Lattice 4128V)
