Instalação Abrangente de Eletricistas Tradicionais, Moldes, Experimentos Elétricos Digitais e Núcleos de Avaliação de Treinamento em Habilidades Elétricas Digitais, Moldes e Eletricistas

110 dias
Mín. R$ 30.734 (1 un.)
Fornecedor 4.5

Quantidade

Produto selecionado

Correspondências exatas por um preço menor

Produtos similares a um preço mais baixo

Especificações do produto
Marca
Jiayue
tipo
Training equipment
Modelo
JYKL-760A
Marca
Jiayue
tipo
Training equipment
Modelo
JYKL-760A
Marca
Jiayue
tipo
Training equipment
Modelo
JYKL-760A
Detalhes do produto
O texto nas imagens pode ser traduzido



recomendado

RMB350

RMB2600

RMB1200

RMB3600

RMB2300

RMB2800

RMB360

RMB2000




Recomendado pelo gerente da loja no dia útil

RMB1688,00

RMB1688,00

RMB1688,00

RMB1688,00

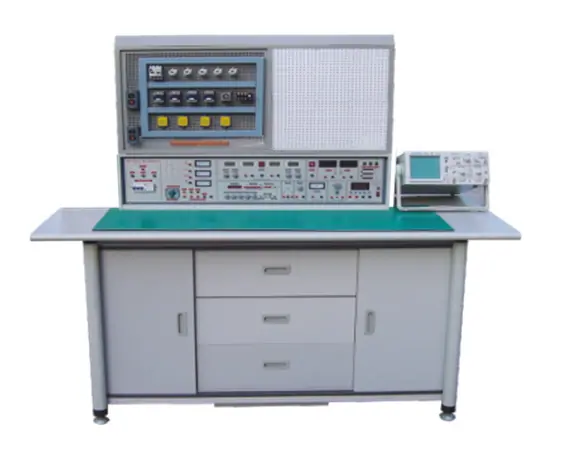

Dispositivo Integrado de Treinamento Prático e Avaliação de Habilidades em Eletricista Universal, Circuito Analógico, Circuito Digital e Eletricista, Circuito Analógico, Circuito Digital



I. Visão geral:
Este dispositivo é uma combinação orgânica de experimentos e avaliações de treinamento de habilidades em engenharia elétrica, eletrônica analógica e eletrônica digital, alcançando o compartilhamento de recursos e o uso multifuncional de uma única sala, reduzindo o número de instrutores experimentais e de treinamento e o investimento de capital, resultando em benefícios econômicos significativos. Comparado aos produtos da série JYKL-745, foram feitas melhorias significativas na tecnologia da bancada experimental e na profundidade e amplitude do conteúdo experimental. Os projetos experimentais incluem cursos como engenharia elétrica, princípios de engenharia elétrica, tecnologia eletrônica analógica e tecnologia eletrônica digital, e podem ser usados para completar experimentos de circuito como CA/CC, oscilação, circuito magnético, amplificador operacional, circuito retificador, circuito amplificador CA/CC e circuito lógico digital. A parte experimental adota o método experimental avançado da educação profissional alemã: usando uma placa de experimentação universal de nove furos e caixas de componentes transparentes para montar experimentos de forma flexível. Os componentes são reutilizáveis, os experimentos são convenientes e desenvolvem fortemente as habilidades práticas e de raciocínio.
A reforma do modelo tradicional de ensino experimental e prático para treinamento em habilidades de eletrônica analógica e digital, através da fabricação e depuração de habilidades operacionais básicas e mais de trinta tipos de novos circuitos práticos, permite aos alunos dominar a produção e depuração de produtos eletrônicos, aprender a ler esquemas de circuitos e diagramas de PCB, familiarizar-se com a seleção e teste de componentes eletrônicos comuns, dominar habilidades de processo de soldagem e montagem de circuitos (o equipamento é configurado com mais de trinta conjuntos de placas de circuito de treinamento especialmente feitas e componentes correspondentes), e ser capaz de lidar com problemas encontrados durante a instalação e depuração. Os circuitos de treinamento cobrem conteúdo como chaveamento, áudio, geração de sinal, contagem, decodificação, display, medição e controle.
A avaliação prática do eletricista é realizada no painel perfurado à esquerda da bancada de avaliação de treinamento. Inclui treinamento sistemático em projetos como uso seguro de eletricidade, uso de ferramentas e instrumentos comuns, treinamento de habilidades básicas de eletricista, instalação, manutenção e diagnóstico de falhas de motores elétricos, instalação, depuração e manutenção de circuitos básicos de controle de motores elétricos, e análise de falhas e solução de problemas de circuitos de controle elétrico de máquinas de produção comuns. Pode atingir um nível intermediário ou superior na avaliação de habilidades profissionais pelo Ministério do Trabalho e Previdência Social. Esta série de equipamentos possui cientificidade, verificabilidade, praticidade e interesse, e é um produto ideal para equipar laboratórios novos ou reformados em escolas de ensino superior, técnico e profissionalizante, bem como diversas instituições de treinamento.
2. Recursos:
1. Ele pode completar experimentos de circuitos elétricos, analógicos e digitais, e também realizar avaliações práticas de treinamento de circuitos elétricos, analógicos e digitais, economizando muito salas de laboratório e pessoal de gerenciamento, com benefícios econômicos significativos.
2. A caixa de componentes na seção experimental é transparente, proporcionando boa visibilidade. A tampa e o corpo da caixa utilizam uma estrutura de encaixe projetada cientificamente, tornando-a fácil de reparar e desmontar, e reutilizável. Os componentes podem ser conectados em qualquer posição na placa experimental universal de nove furos para formar circuitos experimentais, oferecendo flexibilidade e permitindo que os alunos apliquem seus conhecimentos aprendidos de forma flexível e os dominem rapidamente.
3. A seção de treinamento prático é realizada em uma placa perfurada, tornando a operação conveniente e flexível. A substituição de componentes é fácil e se assemelha muito a um local de trabalho industrial. É fácil expandir as funções de treinamento ou realizar novos projetos de treinamento.
4. Os projetos de treinamento experimental e prático são ricos, as funções dos aparelhos são completas, o experimento de circuito eletrônico digital é equipado com um soquete integrado universal e a escalabilidade experimental é forte.
5. É equipado com um protetor de fuga tipo tensão-tipo corrente e um dispositivo de monitoramento automático de processo completo com microcomputador de chip único. Em caso de sobrecarga ou curto-circuito, a fonte de alimentação pode ser cortada automaticamente. A fonte de alimentação de trabalho só pode ser reiniciada após a falha ser eliminada. Isso garante a segurança do equipamento e dos operadores.
6. O padrão de referência são 12 carteiras de alunos e 1 mesa de professor em uma sala de aula única. Os usuários podem aumentar ou diminuir o número de carteiras conforme apropriado, com base no número de alunos. A mesa do professor pode ser usada para demonstrações e também para controlar separadamente a energia de trabalho das carteiras dos alunos.
3. Desempenho técnico:
1. Alimentação de operação: Trifásica de quatro fios (ou trifásica de cinco fios) ~380V±5% 50Hz
2、Temperatura:-10℃~40℃,Umidade relativa<85%(25℃)
3、Capacidade do equipamento: <1KVA
4、Peso:200Kg
IV. Composição Funcional
1、Fonte de Alimentação e Parâmetros:
1.1 Entrada de Alimentação: Entrada de alimentação trifásica de quatro fios controlada por botões de partida e parada, a luz indicadora acende durante a entrada.
1.2 Potência de Saída: Equipado com uma caixa de fusíveis embutida, dispositivo de corrente residual trifásico, dispositivos de proteção contra sobrecarga e curto-circuito com desarme suave e três níveis de funções de proteção.
Grupo A: Fonte de alimentação CA ajustável monofásica e trifásica, fornecendo uma fonte de alimentação CA continuamente ajustável de 0-430V, e também obtendo uma fonte de alimentação ajustável monofásica de 0-250V (equipado com um autotransformador trifásico de 1,5KVA, equipado com três voltímetros CA para indicar a tensão de saída regulada)
Grupo B: Tensão AC de baixa tensão 3-24V, ajustável em sete etapas, corrente de saída máxima 1.5A, com indicação de amperímetro.
Grupo C: Fonte de alimentação CC regulada de baixa tensão, tensão 5V, corrente 0,5A, indicação de amperímetro.
Grupo D: Fonte de alimentação de canal duplo de corrente constante regulada por tensão, ambas as tensões de saída são 0-30V, chaveamento automático de faixa por relé integrado. Potenciômetro multi-volta para ajuste contínuo, fácil de usar. A corrente de saída máxima é de 1,5A, com função de proteção de limitação de corrente predefinida, a saída possui indicação de medidor de corrente digital de nível 0,5 e voltímetro, estabilidade de tensão < 10-2, estabilidade de carga < 10-2, tensão de ripple < 5mV.
Grupo E: Saída de rede CA monofásica, fornecida aos equipamentos do usuário através de uma régua de energia universal.
2. Proteção de Segurança: Equipado com protetores de fuga tipo tensão e tipo corrente, e um microcomputador de chip único monitora automaticamente sobrecarga ou curto-circuito durante todo o processo, cortando automaticamente a alimentação principal. A energia só pode ser reiniciada após a solução de problemas e o pressionamento do botão de reset, garantindo a segurança do operador e do equipamento.
3.Gerador de sinal de função
3.1 Formas de Onda: Onda senoidal, Onda triangular, Onda quadrada, Onda de pulso, Onda dente de serra, Onda quadrada TTL, Onda retangular.
3.2 Faixa de Frequência: De 0,1 Hz a 2 MHz, dividida em sete faixas de frequência.
3.3 Distorção Harmônica: 10-30Hz<3% 30Hz-100KHz≤1%
3.4 Resposta a Onda Quadrada: Tempo de Subida/Descida ≤ 100nS (Circuito Aberto)
3.5 Amplitude Máxima de Saída (Circuito Aberto): f<1MHz Amplitude≤15VP-P; 1MHz<f≤2MHz Amplitude≤11Vp-p
3.6 Polarização DC (Circuito Aberto): ±l0V
3.7 Impedância de Saída Z: ZO=50Ω±5Ω
Ciclo de Trabalho de 3,8: As bordas ascendentes e descendentes das ondas quadrada e dente de serra podem ser continuamente variadas na faixa de 10% a 90%.
3.9 Oscilador Controlado por Tensão (VCO): Quando a tensão DC externa muda de 0 para ±5V, a mudança de frequência correspondente é maior que 100:1.
3.10 Atenuação de Saída: 20dB 40dB 60dB
4、Contador de frequência:
4.1 Faixa de Medição de Frequência: lHz~l00MHz.
4.2 Tempo de Gate: 0,01S, 0,1S, 1S, 10S
4.3 Impedância de Entrada (Acoplada AC): Componente resistivo de aproximadamente 500KΩ, capacitância paralela de aproximadamente 100P.
5. Pulso Único: Pode emitir um par de pulsos positivos e negativos a cada vez.
6、Amplificador de Potência de Áudio: Tensão de áudio de entrada não inferior a 10mV, potência de saída não inferior a 1W, volume ajustável, com alto-falante embutido, usado para amplificação de som de circuito amplificador, também pode ser usado para rastreamento de sinal.
7、Decodificador de sete segmentos: 6 conjuntos de decodificadores de sete segmentos e tubos de display de sete segmentos correspondentes.
8.Medidor Inteligente de Potência e Fator de Potência
Projetado com um DSP dedicado de 24 bits, um conversor AD de alta precisão de 16 bits e uma unidade MPU de alta velocidade, ele implementa modos de controle de função de diálogo homem-máquina através de entrada por teclado e uma janela de display digital. O software adota um conceito de design RTOS e é equipado com software de monitoramento para PC para aprimorar as capacidades de análise. A precisão da medição de potência é Nível 1.0, a faixa de medição do fator de potência é 0,3-1,0, e as faixas de tensão e corrente são 450V e 5A, respectivamente. Ele pode identificar automaticamente a natureza da carga (indutiva exibe "L", capacitiva exibe "C", puramente resistiva não mostra nada) e pode armazenar 15 conjuntos de dados de medição para verificação a qualquer momento.
9、 Um medidor de corrente AC inteligente de valor verdadeiramente eficaz
Um display totalmente digital e um amperímetro AC de faixa completa é construído usando um microcomputador de chip único como o circuito de teste de controle principal. Ele alcança modos de controle de função de diálogo homem-máquina através de controle por teclas e uma janela de display digital. Pode realizar medição RMS verdadeira de sinais AC (20-20KHz), com uma faixa de medição de 0-5A. A faixa é julgada e trocada automaticamente. A precisão é de nível 0,5, com um display digital de quatro dígitos. Ele também pode armazenar, consultar e modificar dados (15 grupos no total, memória de desligamento).
10、Um amperímetro digital DC inteligente
Projetado com o conversor AD de alto desempenho da empresa ECL e uma unidade MPU de alta velocidade, possui modos de controle de função de diálogo homem-máquina implementados através de controle por teclas e uma janela de display digital. Possui faixas automática e manual, com uma faixa de medição de 0-2000mA. As faixas manuais são: 20mA, 200mA, 2000mA. A precisão da medição é Classe 0.5. Possui funções de armazenamento e consulta de dados. Também possui funções como alarme e indicação de sobre-faixa.
V. Composição e Equipamentos do Quarto(Tomando 1 mesa de professor e 12 mesas de aluno como exemplo)
1. Existem 12 telas de treinamento experimental, com uma equipada para cada estação de aluno. O material é ferro com revestimento em pó fosco de dupla camada. O lado esquerdo é um painel perfurado e o lado direito é um painel experimental universal de nove furos. A parte inferior contém a unidade de alimentação, sinal e controle.
2、Mesa de Operação: Estrutura de alumínio-madeira, tampo da mesa é placa de alta densidade à prova de fogo, à prova d'água e resistente ao desgaste. Total de 12 mesas, dois assentos por mesa, tampo da mesa equipado com um tapete de borracha para proteger a superfície, a parte inferior do corpo da mesa é um armário de armazenamento de componentes para colocar componentes.
3、Mesa do Professor (1 unidade): Composta por uma tela de demonstração de treinamento experimental, uma mesa e um controlador integrado para as fontes de alimentação dos alunos. Pode ser usada para explicações e demonstrações de treinamento experimental, e também pode controlar individualmente a energia de trabalho das mesas dos alunos para melhorar o fator de segurança.
4. Configuração do Equipamento (tomando como exemplo o padrão de referência: 1 estação de professor, 12 estações de aluno, ou seja, 25 assentos):

número de série

Nome

Quantidade por unidade

Número total de quartos

unidade

Observação

1

Modelo de Ressuscitação Humana



1

individual

Demonstração do professor

2

Extintor de incêndio



1

Apenas

Demonstração do professor

3

CC



1

torre

100W, Demonstração de Desmontagem pelo Professor

4

Broca de pistola

1

13

Pacote



5

multímetro, chave inglesa, alicate de bico, cortador de fio, descascador de fio, etc. ferramentas de eletricista

1

13

definir



6

Ferro de solda e suporte para ferro de solda

1

25

definir



7

Multímetro de Ponteiro MF-50

1

13

Apenas



8

Multímetro Digital 890B+

1

13

Apenas



9

Medidor de eletricidade monofásico

1

13

Apenas



10

Medidor de energia elétrica trifásico

1

13

Apenas



11

Transformador atual

3

3*13

Apenas



12

Megger

1

13

Apenas



13

Amperímetro de pinça

1

13

Apenas



14

Tacômetro



1

Apenas

Para a mesa do professor

15

Máquina de Enrolamento de Transformador



2

Apenas

Treinamento em grupo

16

Caixa de Fusiveis

3

3*13

Apenas



17

fusível

6

6*13

Apenas



18

interruptor de puxar, soquete redondo, suporte de lâmpada plano

2 cada

2*13

Apenas



19

Lâmpada fluorescente de 20W

1

13

definir



20

Interruptor de mudança de fase

1

13

Apenas



21

Resistores, componentes de transformador

1

13

definir



22

Extrator para desmontagem e montagem de motor elétrico trifásico



3

definir



23

Quadro de serra

1

13

Pacote



24

Motor monofásico

1

13

torre



25

Motor elétrico trifásico 180W

2

2*13

torre



26

Contator CA

4

4*13

Apenas



27

Interruptor de combinação

1

13

Apenas



28

Botão de concha de ferro 3H

1

13

Apenas



29

relé térmico

2

2*13

Apenas



30

Relé de tempo

1

13

Apenas



31

Transformador de 50W

1

13

Apenas



32

interruptor de polo único

1

13

Apenas



33

Chave faca trifásica

1

13

Apenas



34

luz de sinalização

3

3*13

Apenas



35

Fabricação de Placa de Circuito Impresso (PCI) Revestida de Cobre

1

13

pedaço



36

Placa de Circuito para Soldagem Universal (Treinamento de Soldagem) e Componentes

1

13

definir



37

Componente de Treinamento Prático e Avaliação de Habilidades Eletrônicas (incluindo uma placa de circuito especialmente projetada e componentes correspondentes)

30

30*13

definir



38

Tomada elétrica

3

3*13

Apenas



39

Medidor CA

4

4*13

Apenas



40

Componentes necessários para experimentos de engenharia elétrica analógicos e digitais: resistores, potenciômetros, indutores, capacitores, transformadores, ímãs de barra, diodos, transistores, transistores de efeito de campo, circuitos integrados, soquetes de CI, tiristores, chaves de nível lógico e sensores indicadores de nível lógico

1

13

definir

O componente é alojado em uma caixa de unidade transparente, a base integrada é universal, e experimentos de circuito digital podem ser expandidos arbitrariamente.

41

Tabela de enrolamento de transformador



1

abrir



42

Duto de arame

2

2*13

arroz

Treinamento em grupo

43

Armário de porta dupla



2

individual



44

Banco de estudante



25

abrir





VI. Projetos de Treinamento Experimental e Prático de Referência
(I) Seção de Treinamento Prático:
A: Seção de Eletricista

1. Uso de chave de teste de baixa tensão
2. Método de operação do extintor de incêndio (demonstração do professor)
3. Domínio da ressuscitação cardiopulmonar (RCP) e compressões torácicas externas para primeiros socorros
4. Uso e identificação de ferramentas comuns
5. Conexões comuns de condutores e restauração de isolamento
6. Desmontagem e Montagem do Ferro de Solda e Treinamento em Habilidades de Soldagem
7. Treinamento em Leitura de Projetos Elétricos
8. Fiação Elétrica
9. Instalação e fiação do circuito da lâmpada fluorescente
10. Instalação do circuito de fiação direta do medidor de eletricidade monofásico
11. Instalação do circuito de fiação do medidor de eletricidade monofásico via transformador de corrente
12. Instalação do quadro de distribuição
13. Fiação interna
14. Instalação do circuito de iluminação interna
15. Uso e leitura do seletor rotativo do multímetro
16. Medição de Tensão AC
17. Medição de tensão CC e corrente CC
18. Instalação de amperímetros e voltímetros
19. Medição de Resistência
20. Uso de Megômetro, Alicate Amperímetro e Terrômetro
21. Medição de Potência Monofásica e Fator de Potência
22. Instalação e fiação do medidor de energia ativa trifásico de quatro fios
23. Instalação e fiação de medidor de energia ativa trifásico de quatro fios via transformadores de corrente
24. Desmontagem e montagem de relés de chaveamento comuns

25. Desmontagem e Montagem de Contator AC
26. Observação Estrutural e Detecção de Partidas Comuns
27. Fazendo um pequeno transformador
28. Inspeção e Eliminação de Falhas em Transformadores Pequenos
29. Desmontagem e Teste de Motores de Indução Trifásicos de Gaiola de Esquilo
30. Inspeção de operação de motor assíncrono trifásico de gaiola de esquilo
31. Revisão Periódica de Motores Assíncronos Trifásicos de Gaiola de Esquilo
32. Análise de falhas em motores trifásicos de gaiola de esquilo
33. Eliminação de falhas locais no enrolamento do estator
34. Desmontagem e montagem dos enrolamentos de motores monofásicos a capacitor
35. Falhas e solução de problemas em motores de indução monofásicos a capacitor
36. Treinamento de instalação e manutenção do circuito de controle de rotação manual para frente
37. Controle de avanço por impulsos com contator
38. Possui controle de aceleração e ré com trava
39. Controle frontal com proteção contra sobrecarga
40. Contator de intertravamento para controle de avanço e ré
41. Circuito de Controle de Avanço/Ré com Enclavamento por Botão
42. Circuito de controle com enclavamento composto de botões e contatores
43. Controle de contator Controle de tensão reduzida Y-Δ
44. Controle de Intertravamento dos Motores do Eixo e de Avanço da Fresadora X62-W
45. Controle por Relé de Tempo Controle de Partida por Tensão Reduzida Y-△
46. Instalação Simulada do Circuito de Controle para o Torno C620-1
47. Treinamento de desmontagem e montagem de motor CC (demonstração do professor)
48. Treinamento de Manutenção e Reparo para Motores CC (Demonstração do Professor)

B: Treinamento Prático Eletrônico

1. Uso de instrumentos comuns
2. Identificação e Detecção de Componentes Eletrônicos Comuns
3. Desmontagem e Montagem do Ferro de Solda e Treinamento em Habilidades de Soldagem Eletrônica
4. Fabricação de Placa de Circuito Impresso
5. Construção de uma Fonte de Alimentação DC com Regulador de Tensão Integrado de Três Terminais
6. Construção de Fonte de Alimentação Regulada DC em Série
7. Montagem e Teste do Amplificador de Tensão de Sinal de Baixa Frequência
8. Fabricação e teste de um circuito amplificador com realimentação negativa
9. Soldagem e Depuração do Oscilador de Ponte de Wien
10. Montagem e Teste de um Circuito Monitor de Tensão de Bateria
11. Montando um Circuito Hipnotizador Eletrônico
12. Simulação de Treinamento de Produção de Circuito Eletrônico "Cigale"
13. Fabricação e Treinamento Prático de Lâmpada de Iluminação Economizadora de Energia Ativada por Voz e Controlada por Luz
14. Treinamento de Produção de Circuito Repelente Eletrônico de Mosquitos
15. Circuito Temporizador de Proteção Ocular

16. Produção e Treinamento Prático de Buzina de Alarme Sonoro
17. Fabricação e Teste de Testadores Lógicos
18. Geração e Teste de Sinais de Pulso Positivos e Negativos
19. Criando um Buzzer de Resposta Inteligente
20. Montando um Circuito de Alarme de Nível de Água
21. Fazendo Mini Luzes Piscantes
22. Campainha Musical Controlada por Luz
23. A Fabricação de um Controlador Prático de Vento Natural Simulad
24. Circuito de dimerização para luminária de mesa
25. Circuito Prático de Teclado de Bloqueio por Toque CMOS
26. Fazendo um Carregador Automático
27. Montagem e Depuração de um Rádio de Semicondutor
28. Montagem e Ajuste de Aparelhos Auditivos
29. Montagem e Depuração de Luzes de Corredor Controladas por Som e Luz
30. Montagem e Depuração de Robôs de Combate a Incêndios

(II) Parte Experimental:
A、Experimento de Eletricista:

1. Uso de Instrumentos de Medição Elétrica
2. Identificação e Detecção de Componentes Comuns
3. Características Volt-Ampere de Componentes Lineares e Não Lineares
4. Características Externas da Fonte de Alimentação
5. Medição do Valor Potencial e do Valor de Tensão
6. Ampliando a Faixa de Amperímetros e Voltímetros
7. Verificação das Leis de Kirchhoff
8. Verificação da Lei de Lenz
9. Verificação do Princípio da Superposição e do Teorema da Reciprocidade
10. Verificação do Teorema de Thevenin e do Teorema de Norton
11. Transformação Equivalente de Fontes de Tensão e Fontes de Corrente
12. Pesquisa sobre Características de Fonte Controlada
13. Experimento de Circuito de Primeira Ordem
14. Processo Transitório de Circuitos de Segunda Ordem
15. Estude as características dos componentes LC em circuitos CC e CA
16. Condição para transferência máxima de potência
17. Medição de Parâmetros de Circuitos CA
18. Características dos Componentes RLC em Circuitos CA Senoidais
19. Experimento em Circuitos Série RL e RC
20. Circuito Ressonante Série RLC
21. Conexão de circuitos de lâmpadas fluorescentes e melhoria do fator de potência
22. Conexões Estrela e Triângulo de Cargas Trifásicas
23. Medição de Circuitos Trifásicos e Potência
24. Pesquisa sobre Circuitos Ressonantes R-C
25. Estudo de Redes de Dois Portos
26. Experimento de Transformador Monofásico
27. Experimento de Circuito de Indutância Mútua
28. Uso e Partida de Motores Assíncronos Trifásicos
29. Circuito Básico para Controle de Contator-Relé de Motores Trifásicos
30. Experimento de Controle de Partida Y-△ de Motor Trifásico
31. Experimento de Controle de Sequência de Motor Trifásico
32. Experimento de Controle de Consumo de Energia na Frenagem para Motores Trifásicos
33. O Circuito Mais Simples
34. Potencial em Cada Ponto de um Circuito e a Escolha do Ponto de Referência
35. Ligação em série de resistores
36. Conexão em paralelo de resistores
37. Conexão mista de resistores
38. Circuito Divisor de Tensão com Resistores
39. Lei de Ohm para o Circuito Inteiro

40. Aplicação e Condição de Equilíbrio da Ponte de Wheatstone
41. Método das Tensões Nodais
42. Método de Tensão de Circuito
43. Método das Correntes de Malha
44. Circuito Paralelo RCL
45. Circuito em Série
46. Estrutura e Princípio de Funcionamento do Transformador
47. Primeira Lei de Kirchhoff
48. Segunda lei de Kirchhoff
49. Princípio do Circuito da Lâmpada Fluorescente
50. Expandir a faixa do voltímetro
51. Expandir a faixa do amperímetro
52. Processo Transitório de Circuitos RC
53. Processo de Transição RL
54. Circuito série de capacitores
55. Circuitos Paralelos de Capacitores
56. Carregamento e Descarregamento de Capacitores
57. O papel dos capacitores em CA e CC
58. Movimento de um ímã de barra em uma bobina
59. Combinação Série e Paralelo de Capacitores
60. Circuitos Puramente Resistivos, Indutivos e Capacitivos
61. Conexão em série de bobinas de acoplamento magnético
62. Conexão invertida das bobinas de acoplamento magnético
63. Princípio de Funcionamento de um Ohmímetro
64. Interruptor de duas vias, controle de dois locais
65. Observando o laço de histerese com um osciloscópio
66. Lei de Ohm para Circuitos Magnéticos
67. Indutância Mútua e Terminais Homogêneos de Duas Bobinas
68. Acoplamento por Indutância Mútua
69. Métodos para Melhorar o Fator de Potência
70. Medição de Potência em Circuito Monofásico
71. Circuito de alimentação do receptor
72. Circuito Filtro
73. Relação entre Resistência e Temperatura: Mediu o filamento usando o método ammeter-voltmeter
Valores de resistência em diferentes tensões.
74. Experimento de rotação direta com contator de motor assíncrono trifásico
75. Circuito de controle com proteção contra sobrecarga
76. Circuito de Controle de Sentido de Marcha (Frente e Ré) com Controle por Botão
77. Circuito de Controle de Partida com Tensão Reduzida Estrela-Triângulo

B、Experimentos de Eletrônica Analógica e Digital:
(1) Simular alguns experimentos

1. Características de condução direta e reversa de um diodo
2. Características de Entrada e Saída de Transistores de Cristal
3. Amplificador de Estágio Único com Emissor Comum
4. Circuito amplificador de dois estágios acoplado por RC
5. O Impacto do Feedback Negativo no Desempenho do Amplificador
6. Amplificador de Transistor de Efeito de Campo
7. Circuito Amplificador Diferencial
8. Teste de Desempenho de Amplificador Operacional
9. Aplicações Básicas de Amplificadores Operacionais Integrados
(Múltiplos Circuitos Operacionais Analógicos)
10. Aplicações Não Lineares de Amplificadores Operacionais Integrados
(Gerador de formas de onda múltiplas)

11. Amplificador de potência push-pull acoplado por transformador
Amplificador de Potência 12.0TL
13. Amplificador de Potência Integrado
14. Circuito retificador de ponte monofásico
15. Fonte de alimentação DC regulada por transistor em série
(Experimento de Design)
16. Fonte de Alimentação Regulada CC Integrada
17. Características de um transistor de junção única
18. Circuito de disparo com transistor unijunção
19. Teste Simples de Tiristores
20. Circuito retificador controlado por tiristor

Os experimentos a seguir também podem ser concluídos usando os 20 componentes experimentais mencionados acima.

l. Circuito de polarização com realimentação negativa de tensão
2. Circuito de Polarização com Divisor de Tensão e Feedback de Cor Negativo
3. Estabilize o ponto de operação usando um diodo
4. Circuito amplificador de base comum
5. Circuito Amplificador de Coletor Comum
6. Circuito Amplificador Básico de Fonte Comum
7. Circuito de dreno comum de transistor de efeito de campo
8. Circuito de Porta Comum de Transistor de Efeito de Campo
9. Circuito amplificador RC de tubo único
10. Circuito Amplificador Acoplado por Transformador
11. Circuito Amplificador de Potência Classe A
12. Circuito de Feedback Negativo de Corrente em Série
13. Circuito de feedback negativo em série
14. Circuito de Feedback Negativo de Tensão Paralelo
15. Circuito de realimentação negativa de corrente paralela
16. Circuito Amplificador de Base Comum e Emissor Comum
17. Circuito de Saída Seguidor de Emissor Bootstrap
18. Circuito Amplificador Acoplado Diretamente NPN-PNP
19. Eliminando auto-oscilação usando feedback negativo
20. Ação de chaveamento do transistor
21. Circuito Oscilador com Realimentação por Transformador
22. Circuito Oscilador Capacitivo de Três Pontos
23. Circuito Oscilador de Três Pontos com Indutor
24. Formas Básicas de Circuitos Amplificadores Diferenciais
25. Circuito Amplificador Diferencial de Cauda Longa
26. Circuito Amplificador Diferencial de Cauda Longa com Alimentação Dupla
27. Amplificador operacional usado como amplificador proporcional AC
28. Medidas de Proteção de Entrada de Fase Reversa
29. Medidas de Proteção de Entrada em Modo Comum
30. Proteção contra polaridade invertida da alimentação
31. Circuito RC Qualcomm
32. Usando um triodo para proteger componentes
33. Circuito Operacional de Entrada Diferencial
34. Circuito Integrado Rápido
35. Simular um circuito de equação diferencial de primeira ordem.

36. Simular circuitos de equações diferenciais de segunda ordem
37. Circuito Operacional Logarítmico Básico
38. Circuitos Diferenciadores Práticos
39. Circuito básico do amplificador anti-sigma
40. Circuito simples comparador de passagem por zero
41. Usando um diodo como circuito de seleção de amplitude de detecção de limite superior
42. Circuito de seleção de amplitude limite inferior
43. Circuito de filtro passa-baixa de rede passiva RC
44. Circuito de filtro passa-baixa de primeira ordem com entrada não inversora
45. Circuito de filtro passa-baixa de primeira ordem com entrada invertida
46. Um simples circuito de filtro RC de segunda ordem
47. Circuito típico de filtro passa-baixa ativo RC de segunda ordem
48. Circuito típico de filtro ativo passa-altas de segunda ordem
49. Circuito básico de filtro passa-banda
50. Circuito típico de filtro passa-banda
51. Circuito oscilador de onda retangular
52. Gerador de onda retangular de largura ajustável
53. Gerador de onda dente de serra com amplitude e frequência ajustáveis
54. Circuito retificador monofásico de meia onda
55. Circuito retificador de onda completa monofásico
56. Circuito de filtro com capacitor
57. Filtro capacitivo com carga resistiva
58. Circuito filtro RC
59. Circuito Filtro LC Básico
60. Circuito retificador multiplicador de tensão
61. Circuito retificador de tripla tensão
62. Circuito regulador de tensão básico
63. Circuito regulador de tensão com transistor regulador básico 6
64. Um circuito regulador de tensão com um estágio de amplificação
65. Retificação tiristorizada monofásica de meia onda
66. Circuito eletrônico regulador de tensão
67. Dispositivo Hipnótico Eletrônico – Um Experimento Divertido
68. Circuito de Campainha Eletrônica – Experimento Divertido Dois
69. Circuito de Alarme Eletrônico – Experimento Divertido Três

(2) Experimento da Parte Numérica

l. Teste de Parâmetros de Portas Lógicas Integradas TTL
2. Teste de Parâmetros de Portas Lógicas CMOS
3. Aplicações de Portas Lógicas TTL de Coletor Aberto e Portas com Saída Tri-State
4. Experimente com circuitos de portas AND, NOT, OR e NAND
5. Experimento do Circuito Somador Meio
6. Experimento de Circuito Somador Completo
7. Experimento do Chinelo RS
8. Experimento do Flip-Flop D
9. Experimento JK Chinelo
10. Experimento do Chinelo
11. Convertendo um Flip-Flop JK para um Flip-Flop D
12. Convertendo flip-flop tipo D para flip-flop tipo JK
13. Experimento de Controle
14. Registradores de Deslocamento MSI e Suas Aplicações
15. Decodificadores e seus métodos de transformação

16. Seletor de Dados e Projeto Lógico MSI
17. Circuito Monostável Diferencial
18. Multivibrador em anel
19. Construa distribuidores e seletores codificadores usando portas lógicas.
20. Projeto de Circuitos Combinacionais – Conversão de Codificação
21. Projeto de Circuitos Combinacionais (Parte Dois) - Circuito de Display
22. Projeto de Circuitos Sequenciais Síncronos
23. Projeto de Circuitos Sequenciais de Computador
24. Teste e Aplicação do Temporizador Integrado
25. Experimento de Circuito Integrado CMOS de Conversão A/D e D/A
26. Circuitos de porta NOT e porta NOR com diodos
27. Circuitos de porta NOT, porta NAND e porta NOR com transistores
28. Contador decrescente decimal assíncrono
29. Contador somador decimal assíncrono
30. Experimento de Treinamento de Habilidade Abrangente – Cronômetro Eletrônico

Total
