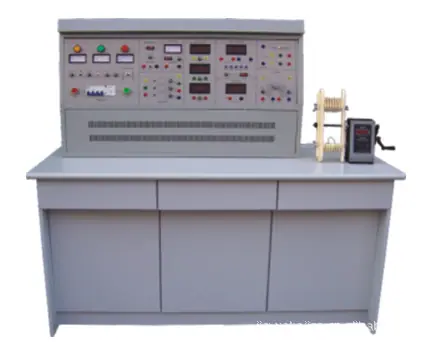

Dispositivo de Treinamento para Manutenção e Teste de Motores e Transformadores Tipo JYDJB-01

I. Visão geral
Este dispositivo é uma plataforma de treinamento de habilidades práticas para a desmontagem, rebobinagem, montagem, manutenção e teste de fábrica de transformadores monofásicos, motores assíncronos monofásicos de capacitor e motores assíncronos trifásicos de gaiola de esquilo. Pode ser usado para o treinamento de habilidades de estudantes em desmontagem, rebobinagem, montagem e reparo de motores. É adequado para cursos como "Processo de Fabricação de Motores", "Manutenção de Motores" e "Testes de Motores" em mecatrônica, automação e cursos relacionados na área elétrica. É combinado com conteúdo relevante dos "Padrões Ocupacionais Nacionais—Eletricista de Reparo" e "Materiais de Treinamento para Avaliação de Habilidades Profissionais—Eletricista de Reparo" publicados pela Mechanical Industry Press e pelo Ministério de Recursos Humanos e Segurança Social da China. Também pode servir como equipamento para a avaliação de nível e certificação de eletricistas de reparo júnior, intermediário e sênior.
2. Parâmetros técnicos
1、Tensão de entrada: Sistema trifásico de quatro fios ～380V±10% 50Hz
2. Ambiente de trabalho: A faixa de temperatura ambiente é de -5～＋40℃, umidade relativa < 85% (25℃)
3、Capacidade do dispositivo: <1,5 KVA
4、Dimensões externas: 1300mm×750mm×1300mm
III. Equipamento do Dispositivo
1、Tela de Controle de Energia
A tela de controle é feita de ferro com uma estrutura de camada dupla texturizada fosca com pintura eletrostática e um painel de alumínio.
2、Mesa de treinamento
O tampo da mesa de treinamento é equipado com uma manta de borracha isolante antiestática. Para facilitar o enrolamento dos fios e o gerenciamento da sala de treinamento, um enrolador de fios eletrônico com contador de manivela é fixado ao tampo da mesa. Abaixo da mesa, há um armário de enrolamento para armazenar os fios de cobre.
3、Placa de Controle Principal
(1) Entrada de energia trifásica de quatro fios, passa por um disjuntor DR e um disjuntor geral, operado por um contator através de botões de partida/parada, e equipado com um botão de controle de parada de emergência.
(2) O painel de controle é equipado com três voltímetros CA tipo ponteiro para observar a tensão da rede trifásica.
(3) Fonte de alimentação AC ajustável trifásica, tensão regulada por um autotransformador coaxial trifásico de 1,5 KVA, capaz de fornecer tensões trifásicas ajustáveis de 0～450V e monofásicas de 0～250V.
(4) Seção de fonte de alimentação CC:
Um grupo de fontes de alimentação CC 220V/0,5A, também com função de proteção contra curto-circuito.
Um conjunto de fonte de alimentação DC de alta tensão ajustável, 0-250V, com funções de proteção contra sobretensão e proteção contra curto-circuito.
4、 Painel de Funções do Instrumento
(1) Fornecer três amperímetros digitais AC, faixa de medição 0～5A, Classe de precisão 0,5, display de três dígitos e meio.
(2) Um miliamperímetro digital CC: Faixa de medição 0～2000mA, display de três dígitos e meio, classe de precisão 0,5.
(3) Um medidor inteligente de potência e fator de potência: Composto por um microcomputador, chip de conversão A/D de alta velocidade e alta precisão, e um circuito de display totalmente digital. Ele usa uma janela de display digital controlada por botões para alcançar um modo de controle inteligente para interação humano-computador. Para melhorar a faixa de medição e a precisão do teste, os sinais amostrados dos valores instantâneos de tensão e corrente do objeto medido são convertidos por A/D, e tecnologia DSP avançada é usada para calcular a potência ativa e a potência reativa. A precisão do medidor de potência é de nível 0,5, e as faixas de tensão e corrente são 450V e 5A, respectivamente. Ele pode medir a potência ativa, a potência reativa, o fator de potência e a natureza da carga; também pode armazenar e registrar dados de resultados de teste para 15 grupos de potência e fator de potência, e consultá-los grupo a grupo.
（4）Capacitor de partida de motor monofásico com capacitor: Capacitor CBB de 4uF/450V.
(5) Um interruptor de alavanca de dupla polaridade e dupla posição.
(6) Resistores ajustáveis: Dois grupos de resistores ajustáveis de 0～900Ω/0,5A.
5、Configuração do Equipamento
(1) Um megôhmetro de 500V, usado para testar a resistência de isolamento dos enrolamentos do motor
(2) Multímetro Digital 890B+, display de 3 e meio dígitos
(3) Um alicate amperímetro
6、Equipamentos de fabricação, motores, etc. equipados
（1）Um conjunto de ferramentas de desmontagem e montagem: extrator de três garras de 6 polegadas, chave inglesa ajustável, cabeça de martelo, placa de marcação, placa de crimpagem, tesoura, etc.
(2) Conjunto de dispositivos de enrolamento: Molde de enrolamento do motor, eixo de enrolamento, estrutura de enrolamento, estrutura de prensagem do fio, etc.
(3) Uma máquina de enrolar eletrônica com manivela e contador: Faixa de exibição 0～9999 voltas, contagem precisa, contagem conveniente
（4）Transformador Monofásico Não Impregnado: Capacidade 100VA, Tensão AC220V/55V, Corrente 0,45A/1,8A.
(5) Motor assíncrono monofásico a capacitor, não envernizado: Potência nominal 120W, tensão 220V, corrente 1A, velocidade 1420r/min.
(6) Motor assíncrono trifásico de gaiola de esquilo, não envernizado: Potência nominal 180W, tensão 380V (conexão Y), velocidade 1400r/min.
7. Fios e acessórios de treinamento
Utilizando uma estrutura de bainha de alta confiabilidade, o cabo de conexão do plugue da pistola (sem possibilidade de choque elétrico) usa fios multifilares trefilados de cobre livre de oxigênio, finos como fios de cabelo, para alcançar super maciez. Ele é envolvido por uma camada isolante de cloreto de polivinila nitrílico, que possui vantagens como maciez, resistência a alta pressão, alta resistência, resistência ao endurecimento e boa tenacidade. O plugue usa componentes de cobre maciço com contatos de mola de cobre-berílio.
IV. Projetos de Treinamento Prático
(I) Reparo e Teste de Transformador Monofásico

(II) Reparo e Teste de Motor Monofásico

(III) Reparo e Teste de Motor de Indução Trifásico Gaiola de Esquilo de 180W
