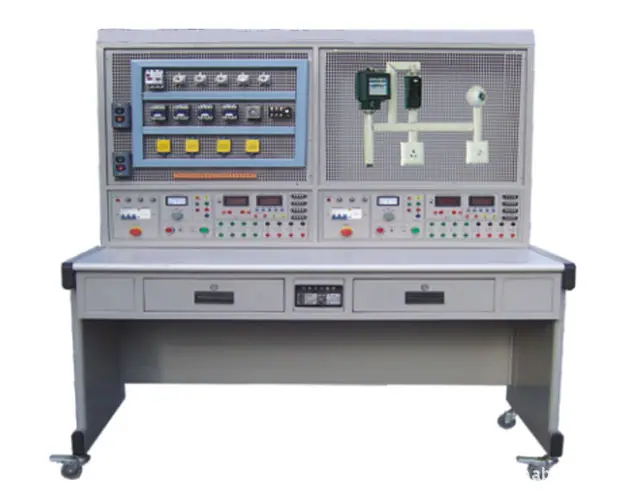

Dispositivo de Avaliação de Treinamento Prático de Habilidade e Artesanato para Eletricista Tipo Tela JYKW-845A (Unilateral, Dupla-Grupo)

I. Visão geral:
Este dispositivo de treinamento é composto principalmente por uma mesa de treinamento, um armário de armazenamento de componentes e um painel perfurado. O operador dispõe, instala e conecta os componentes de acordo com o circuito de treinamento, que se assemelha muito a um local industrial e é propício para cultivar a habilidade prática e as habilidades operacionais dos alunos. Os projetos de treinamento podem ser determinados independentemente, e os componentes correspondentes são selecionados com base no projeto escolhido. É um equipamento de avaliação ideal para o treinamento prático e a certificação de eletricista de alunos em escolas profissionais secundárias, escolas vocacionais e instituições técnicas e de treinamento.
2. Recursos:
1. Todos os componentes do circuito de controle elétrico são montados em uma placa perfurada, tornando a operação conveniente, flexível, a substituição rápida e facilitando a fácil expansão de funções ou o desenvolvimento de novos projetos de treinamento.
2. A estação de operação precisa apenas de uma fonte de alimentação AC trifásica de quatro fios para ser colocada em uso. Ocupa uma área pequena, economiza espaço físico e reduz o pessoal de gerenciamento e o investimento em infraestrutura.
3. Cada grupo é equipado com um protetor de fuga tipo tensão-tipo corrente, e um microcomputador de chip único monitora automaticamente o dispositivo de treinamento em toda a sua extensão quanto a sobrecarga ou curto-circuito. Uma vez que um evento ocorra, a fonte de alimentação pode ser automaticamente cortada. A fonte de alimentação de trabalho só pode ser reiniciada após a solução de problemas. Isso garante a segurança da instalação e do operador. Todas as saídas de energia possuem funções de monitoramento, e todos os instrumentos de medição também possuem funções de proteção confiáveis.
4. O banco de treinamento é do tipo de grupo duplo, permitindo que dois alunos realizem o treinamento simultaneamente. A fonte de alimentação e a proteção são independentes e não interferem uma na outra.
3. Desempenho técnico:
1. Alimentação de operação: Trifásica de quatro fios (ou trifásica de cinco fios) ~380V±5% 50Hz
2、Temperatura：-10℃～40℃，Umidade relativa＜85%（25℃）
3、Capacidade do dispositivo: <1,5 KVA
4、Peso：200Kg
5、Dimensões gerais: 1500mm×750mm×1650mm
IV. Configuração do Banco de Treinamento
1. Fornece dois tipos de alimentação: tensão de linha 380V e tensão de fase 220V. Entrada e saída possuem luzes indicadoras e um voltímetro para indicar o status de funcionamento.
2、Medidor AC
① 2 x Amperímetros AC Inteligentes True RMS
Projetado com um novo conversor RMS de valor eficaz verdadeiro de alto desempenho fabricado pela Analog Devices Inc. e uma unidade MPU de alta velocidade, ele alcança modos de controle de função de diálogo homem-máquina através de controle por teclas e uma janela de display digital. Possui faixas automática e manual, uma faixa de medição de 0-5A, comutação automática de faixa controlada pelo microcontrolador e funções para alarme de sobre-faixa e desligamento de energia. A precisão da medição é da classe 0.5. Possui funções de armazenamento e consulta de dados.
② Medidor Inteligente de Potência AC e Fator de Potência (Multifuncional) 2 unidades
Projetado com um DSP dedicado de 24 bits, um conversor AD de alta precisão de 16 bits e uma unidade MPU de alta velocidade, ele possui um modo de controle de função de diálogo homem-máquina implementado por controle de teclas e uma janela de exibição digital. O software adota um conceito de design RTOS e está equipado com software de monitoramento para PC para aprimorar as capacidades analíticas. Ele pode medir a potência e o fator de potência de um circuito. A precisão da medição de potência é Classe 1.0, a faixa de medição do fator de potência é 0,3-1,0 e as faixas de tensão e corrente são 450V e 5A, respectivamente. Ele pode identificar automaticamente a natureza da carga (indutiva exibe "L", capacitiva exibe "C", puramente resistiva não exibe nada) e pode armazenar dados de medição para consulta a qualquer momento (随时查阅 - 随时查阅 significa "consultar a qualquer momento").
3. Dois botões independentes de partida e parada controlam cada saída de potência, e há um botão de parada de emergência. A saída de cada grupo de potência é monitorada continuamente por um microcontrolador, que desliga rapidamente a energia em caso de sobrecarga ou curto-circuito. A energia só pode ser reiniciada após a solução de problemas e o rearmamento.
4. Fornecer seis resistores de partida de 75Ω/75W para redução de tensão e dois resistores de freio de 10Ω/25W para dissipação de energia.
5. Forneça oito diodos retificadores IN5408.
6. A mesa de treinamento possui uma estrutura de ferro com dupla camada, acabamento em pó fosco de textura fina. O tampo da mesa é feito de placa de alta densidade à prova de fogo, à prova d'água e resistente ao desgaste. É equipada com gavetas e um armário de armazenamento de componentes.
V. Projetos de Treinamento Prático de Referência

VI. Lista de Materiais para Projetos de Treinamento Prático de Referência (Lista fornecida para cada grupo)
Observação: Cada unidade deste dispositivo requer dois conjuntos de componentes. Os usuários também podem comprá-los separadamente.
