Eletricista Vertical, Molde, Digital, Controle Elétrico (com Dispositivo Experimental de Motor CC)

	RMB350	RMB2600	RMB1200	RMB3600
	RMB2300	RMB2800	RMB360	RMB2000

	RMB1688,00	RMB1688,00	RMB1688,00	RMB1688,00

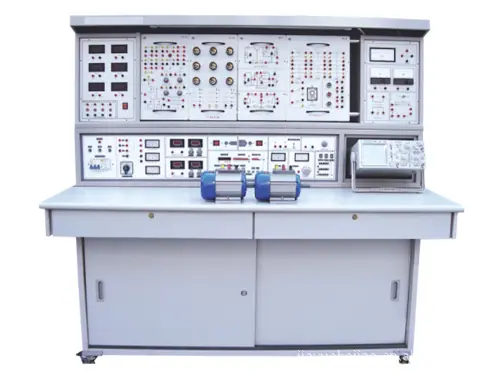

JY-528C Tipo Vertical Eletricista, Circuito Analógico, Circuito Digital, Controle Elétrico (com Experimento de Motor CC) Dispositivo Experimental

I. Características do Produto:
A bancada experimental possui medidas abrangentes de proteção de segurança e uma gama completa de funções. Uma placa de circuito universal está localizada centralmente na bancada. Esta placa moldada por injeção possui nove furos interconectados distribuídos uniformemente em sua superfície, permitindo que caixas de componentes sejam livremente montadas em circuitos experimentais. As caixas de componentes são transparentes para fácil visualização, e as tampas são impressas com símbolos de componentes de desbotamento permanente com linhas claras e esteticamente agradáveis. As caixas e tampas utilizam uma estrutura de encaixe projetada cientificamente, facilitando a desmontagem e substituição fáceis dos componentes. Os componentes são armazenados em armários em ambos os lados da bancada experimental para acesso conveniente durante os experimentos, melhorando muito a eficiência de gerenciamento e a organização, e reduzindo significativamente a carga de trabalho dos professores na preparação experimental.

2. Âmbito de aplicação:
Adequado para universidades e escolas técnicas com requisitos mais elevados, ele pode completar experimentos de laboratório para cursos como Engenharia Elétrica, Princípios de Engenharia Elétrica, Análise de Circuitos, Tecnologia Eletrônica Analógica, Circuitos Digitais e Equipamentos de Controle Elétrico. Este equipamento é um produto ideal para atualizar o equipamento de laboratório existente ou para construir e expandir novos laboratórios. Seu equipamento é um indicador importante do avanço de uma escola em nível e qualidade.

III. Estrutura e Função de Bancadas de Laboratório e Mesas Cirúrgicas:
1. Composição e desempenho da plataforma experimental:
1.1. Fonte de Alimentação e Parâmetros
1.1.1 Entrada de Alimentação: Alimentação trifásica de quatro fios, a luz indicadora acende na entrada
1.1.2 Potência de saída: Possui funções de proteção em dois estágios, incluindo um fusível e um interruptor de proteção contra vazamento.
Grupo A: Fonte de alimentação CA ajustável monofásica e trifásica, fornecendo uma fonte de alimentação CA trifásica continuamente ajustável de 0～430V e, simultaneamente, obtendo uma fonte de alimentação ajustável monofásica de 0～240V (equipada com um autotransformador trifásico de 1.5KVA, equipada com três voltímetros CA tipo ponteiro para indicar a tensão de saída do regulador de tensão).
Grupo B: Tensão AC de baixa tensão 3-24V ajustável em sete níveis, corrente de saída máxima 1,5A, com indicação de amperímetro.
Grupo C: Fonte de alimentação CC regulada de baixa tensão, tensão 5V, corrente 0,5A, indicação de amperímetro.
Grupo D: Fonte de alimentação regulada de canal duplo, ambas as tensões de saída são de 0-30V, continuamente ajustáveis por potenciômetros de múltiplos giros, a corrente de saída máxima é de 1,5A, cada saída da fonte de alimentação possui um amperímetro e voltímetro digitais de classe 0,5. Regulação de tensão <10⁻², regulação de tensão negativa <10⁻², tensão de ripple: <5mV.
Grupo E: Saída de energia da rede elétrica CA monofásica, para uso por equipamentos fornecidos pelo usuário.
1.2 Gerador de Sinal de Função:
1.2.1 Formas de Onda: Onda senoidal, onda triangular, onda quadrada, onda de pulso, onda dente de serra, onda quadrada TTL.
1.2.2 Faixa de frequência: de 0,1 Hz a 2 MHz, dividida em sete níveis de frequência.
1.2.3 Distorção de onda senoidal: 10-30Hz < 3% 30Hz-100kHz ≤ 1%
1.2.4 Resposta a onda quadrada: Borda de subida/descida ≤ 100 ns (circuito aberto)
1.2.5 Amplitude máxima de saída (circuito aberto): f < 1MHz, amplitude ≤ 15Vp-p; 1MHz < f ≤ 2MHz, amplitude ≤ 11Vp-p
1.2.6 Polarização CC (circuito aberto): ±10V
1.2.7 Impedância de saída Z: Z0 = 50Ω ± 5Ω
1.2.8 Ciclo de trabalho: As bordas de subida e descida do pulso e da onda dente de serra podem variar continuamente, variando de 10% a 90%.
1.2.9 Oscilador controlado por tensão (VCF): Quando a tensão DC aplicada muda em 0±5V, a mudança de frequência correspondente é maior que 100:1.
1.2.10 Atenuação de Saída: 20dB 40dB 60dB
1.3 Contador de Frequência:
1.3.1 Faixa de medição de frequência: 1Hz～100MHz, display de seis dígitos.
1.3.2 Tempo de porta: 0,01s, 0,1s, 1s, 10s
1.3.3 Impedância de entrada (acoplamento AC): Componente resistivo aproximadamente 500KΩ, capacitor paralelo aproximadamente 100pF.
1.4 Pulso Único: Cada saída pode emitir um par de pulsos positivo e negativo.
Amplificador de Áudio de 1,5W: Tensão de áudio de entrada não inferior a 10mV, potência de saída não inferior a 1W, volume ajustável, alto-falante embutido, usado para amplificação de som em circuito amplificador, e também pode ser usado para rastreamento de sinal.
1.6 Decodificador de sete segmentos (o conjunto completo de equipamentos do laboratório elétrico WBK-2000 não possui esta função): 3 conjuntos de decodificadores de sete segmentos e tubos digitais de exibição de decodificação correspondentes.
1.7 Amperímetro AC/DC Externo: classe de precisão 0,5, display digital de três dígitos e meio, faixa de medição: 0～1000mA
1.8 Voltímetro AC/DC Externo: classe de precisão 0,5, display digital de três dígitos e meio, faixa de medição: 0～99,9V.
Motor DC 1.9 Ia, If indicação.
1.10 motores CCRa、RfEstágio de controle de velocidade.
1.11 Alimentação do motor DC: Saída de alimentação DC de 0-220V.
1.12 Medidor Inteligente de Potência e Fator de Potência:
Projetado com 24 DSPs dedicados, um conversor AD de alta precisão de 16 bits e uma unidade MPU de alta velocidade, ele alcança modos de controle de diálogo homem-máquina através de controle por botões e uma janela de display digital. O software adota uma abordagem de design RTOS e também é equipado com software de monitoramento para PC para aprimorar as capacidades de análise. Ele pode medir a potência do circuito e o fator de potência. A precisão da medição de potência é da classe 1.0, a faixa de medição do fator de potência é de 0,3 a 1,0, as faixas de tensão e corrente são de 450V e 5A, ele pode determinar automaticamente a natureza da carga (indicativo "L" para indutiva, "C" para capacitiva, nada para resistência pura) e pode armazenar 15 conjuntos de dados de medição para revisão posterior.2. Bancada de trabalho experimental: Feita de painéis decorativos de dupla face, não deformará nem desbotará. Dimensões: 160×70×80cm. Possui um design bonito e elegante, com uma gaveta no meio para guardar ferramentas e dois armários de armazenamento à esquerda e à direita para guardar componentes.

IV. Composição, Configuração e Itens Experimentais do Equipamento:
(I) Composição e Equipamentos (tomando 24 assentos como exemplo)
1. 12 mesas de operação experimental, com dois assentos por mesa. Uma placa de prototipagem universal (tamanho: 35×90cm) é instalada no centro da superfície de cada mesa de operação. Circuitos experimentais podem ser montados conectando arbitrariamente caixas de componentes a ela de acordo com o circuito experimental. As caixas de componentes são transparentes e intuitivas, permitindo ver o conteúdo de relance. As tampas das caixas são impressas com símbolos de componentes que não desbotam, com linhas claras e bonitas. A tampa e o corpo da caixa usam uma estrutura de encaixe para fácil manutenção, desmontagem e substituição. Cada mesa de operação está equipada com um tapete de borracha para proteger a superfície da placa de prototipagem universal (se necessário para colocar motores, soldar, etc. na mesa). Há dois armários de armazenamento de componentes sob as mesas de operação experimental para guardar componentes experimentais e placas de armazenamento.
2. Mesas experimentais, um total de 12, com 1 mesa atribuída à bancada de trabalho experimental de cada aluno.
3. Console de Ensino: Composto por uma mesa de operação para experimentos de ensino, um banco experimental e uma tela de controle de demonstração, ele pode controlar individualmente a fonte de alimentação para 12 bancadas experimentais de alunos. A tela de demonstração fica sobre o banco experimental, medindo 160×70cm, e é usada para explicação e demonstração.
4. Configuração do Equipamento: 39 amperímetros CC analógicos (Classe 1.5), 26 motores trifásicos de 180W, 26 relés de sobrecarga térmica, 26 relés de tempo, 78 contatores CA, 13 multímetros MF47, 13 multímetros digitais, 39 luzes indicadoras, 52 chaves fim de curso, 78 botões de comando, 13 chaves seletoras de reversão, 26 transformadores, 13 chaves faca trifásicas de dupla posição, 13 chaves faca trifásicas, 13 conjuntos de caixas de componentes necessários para os experimentos (resistores, potenciômetros, indutores, indutores mútuos, diodos, transistores, transistores de efeito de campo, circuitos integrados, tiristores, chaves de nível lógico, indicadores de nível lógico, etc. já estão instalados nas caixas de componentes), 91 soquetes para CIs, 39 soquetes para teste de corrente, 25 conjuntos de ferro de solda e suportes para ferro de solda, 13 conjuntos de ferramentas como descascadores de fio, chaves de fenda e alicates de bico fino, 25 bancos para estudantes.
5、Equipamento a ser fornecido pelo usuário: Osciloscópio de dupla traço (modelo ilimitado), medidor de potência, milivoltímetro, reostato deslizante.

(II) Projetos Experimentais
(1) Seção de Experimentos Elétricos

(2) Simular alguns experimentos

Os experimentos a seguir também podem ser concluídos usando os 20 componentes experimentais mencionados acima.

(3) Experimento da Parte Numérica

(4) Experimento da Parte de Controle Elétrico
