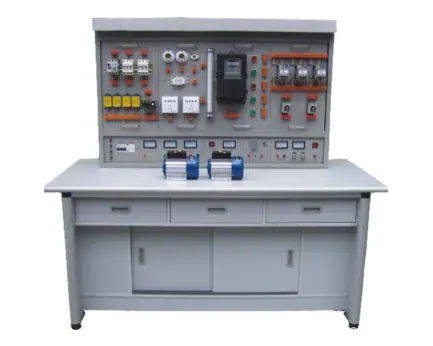

Dispositivo de Avaliação de Treinamento Prático para Eletricista de Manutenção Intermediária JYWX-082

I. Visão geral
Este dispositivo adota o design modular comum internacionalmente. Módulos de treinamento correspondentes são configurados de acordo com diferentes conteúdos de treinamento prático e avaliação. O treinamento é conveniente, o layout é razoável e é fácil de expandir e atualizar. O conteúdo do treinamento abrange instrumentos elétricos, técnicas de fiação elétrica, circuitos eletrônicos, distribuição de iluminação elétrica, acionamentos de motores elétricos, treinamento integrado de CLPs, primeiros socorros em choque elétrico, segurança contra incêndio, etc. Ele atende aos requisitos de ensino, treinamento e exame dos padrões vocacionais nacionais para eletricistas intermediários e avançados e é adequado para ensino, treinamento, avaliação de treinamento prático e avaliação de habilidades em várias escolas vocacionais, escolas técnicas, escolas de ensino médio profissionalizante, instituições de treinamento de mão de obra e avaliação de habilidades, etc.
2. Desempenho técnico
1. Tensão de entrada: Sistema trifásico de quatro fios 380V±10% 50Hz
2. Ambiente de trabalho: A faixa de temperatura ambiente é de -5～＋40℃
3. Capacidade do dispositivo: <1KVA
4. Proteção de Segurança: Corrente de operação de fuga ≤30mA Proteção contra sobrecorrente, Proteção por fusível
5. Dimensões gerais: 1600mm×700mm×1450mm
III. Configuração Básica e Funções do Dispositivo de Treinamento
Este banco de treinamento é composto principalmente por uma tela de treinamento, caixas suspensas de treinamento, equipamentos de treinamento, uma mesa de treinamento, etc.
(1) Tela de Treinamento Prático
A tela de treinamento possui uma estrutura de ferro com pintura eletrostática texturizada fosca de camada dupla e um painel de liga de alumínio. Ela fornece energia AC e energia de tensão e corrente reguladas DC para a caixa suspensa de treinamento, com as seguintes funções específicas:
1. A luz indicadora da fonte de alimentação externa está acesa (lembrando o operador que a fonte de alimentação externa está conectada ao banco de treinamento).
2. Acione o disjuntor de corrente residual trifásico, a alimentação trifásica é fornecida ao rack de treinamento, etc., e três voltímetros de 450V indicam a tensão de linha de saída.
3、Fonte de alimentação CA de baixa tensão: Fornece alimentação CA de baixa tensão de 3V, 6V, 9V, 12V, 15V, 18V, 24V.
4. Fornecer 2 tomadas de 220V para alimentar equipamentos externos.
5、 Fonte de alimentação de tensão e corrente regulada CC: Tensão 0-30V continuamente ajustável, relé de comutação automática de faixa embutido, ajuste contínuo por potenciômetro multi-volta, corrente de saída 2A, com função de proteção de limitação de corrente predefinida.
(II) Caixa de Treinamento Prático e Configuração de Equipamentos
1、Caixa de Montagem na Parede para Eletricista de Manutenção SY-61 (1)
2、SY-62 Caixa de Montagem na Parede para Eletricista de Manutenção (II)
3、Caixa de Parede para Eletricista de Manutenção SY-63 (III)
4、Caixa de Montagem na Parede para Eletricista de Manutenção SY-64 (4)
5、Caixa de Montagem na Parede para Eletricista de Manutenção SY-65 (5)
6、Módulo de Treinamento Controlador Programável DW-PLC: Fornece um host Mitsubishi FX1N-24mR-001 e interface de conversão correspondente, cabo de programação SC-09.
7、Um conjunto de software de configuração de controle industrial:
Abra o ambiente de programação de software e qualquer treinamento prático pode editar um gráfico de barras configurável que seja visualmente intuitivo, dinâmico e tenha bons efeitos digitais, e conduzir o ensino com rastreamento dinâmico para o treinamento prático.
8、Um conjunto de software de treinamento de simulação de CLP:
(1) Exibição em tempo real do status operacional do CLP através do ambiente virtual PLASH
(2) Pode realizar a fiação virtual do CLP e realizar a verificação de erros na fiação
（3）Treinamento de programação de CLP, escrita e teste de programas de CLP, etc. funções
(4) Realizar simulação de operação do CLP e verificar programas errôneos
9、Placa Média Universal de Nove Furos 2 peças
10、Um lote de componentes como resistores, potenciômetros, capacitores, diodos, transistores, tiristores, etc.
11、Motor assíncrono trifásico de gaiola de esquilo 180W Y/△ 1 unidade
12、Equipado com um extintor de incêndio 1 unidade por quarto
(III) Tabela de Treinamento
Estrutura de alumínio-madeira, tampo de mesa feito de placa de alta densidade à prova de fogo, à prova d'água e resistente ao desgaste, design bonito e generoso, resistente e durável.
IV. Projetos Experimentais
(I) Seção de Arraste Elétrico

(II) Treinamento Abrangente de CLP
1. Treinamento de Reconhecimento de CLP (Estrutura de Hardware e Software, Composição do Sistema, Prática de Instruções Básicas, Fiação, Download de Programa, etc.)
2. Treinamento de Simulação de CLP
3. Controle por CLP de Rotação para Frente e para Trás de Motor Assíncrono Trifásico
4. Console de Controle PLC Controle de Partida Y/△ para Motor Assíncrono Trifásico
5. Console de Controle PLC Controle de Partida por Tensão Reduzida de Motor Assíncrono Trifásico
6. Console de Controle PLC Controle de Frenagem Dissipativa de Energia para Motor Assíncrono Trifásico
7. Console de Controle PLC Controle de Operação de Autotravamento de Motor Assíncrono Trifásico
(III) Distribuição de energia da iluminação interna

(4) Treinamento Abrangente em Tecnologia Eletrônica

(5) Demonstração de Segurança e Primeiros Socorros
(6) Compreendendo e Dominando Habilidades de Combate a Incêndio (Demonstração do Professor)
