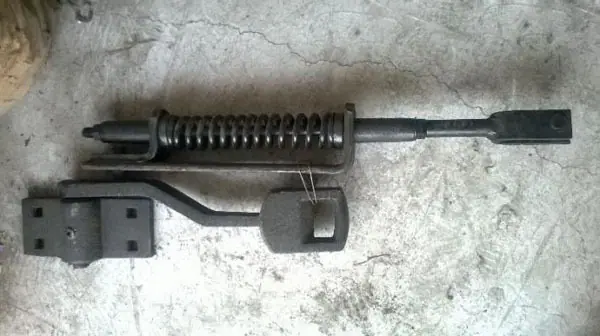

O interruptor de mola usa a tensão da mola para realizar a função de alternar o desvio para a posição reversa e mantê-lo na posição reversa. É adequado para desvios que são propensos a "falha de congestionamento de desvio" e não danificará o equipamento quando o desvio estiver congestionado.
O interruptor de mola pode ser inserido no orifício de travamento na base através do eixo de travamento e uma trava pode ser adicionada para travar o interruptor na posição reversa fixa para facilitar a segurança da condução através do interruptor.
1. O comprimento da alça pode ser retraído em 290 mm. Quando a resistência de conversão da chave não é grande, o comprimento da alça pode ser reduzido. Pelo contrário, o comprimento do cabo pode ser aumentado.
2. Para reduzir o curso de tração da alça, a alça pode ser girada 180 graus para facilitar a operação manual.
3. A expansão, contração e rotação acima mencionadas são conseguidas levantando os dois pinos elásticos na manga do punho, ajustando-os e depois baixando-os.
4. Para superar a resistência de alavancagem, a cabeça da alça é projetada com uma estrutura deslizante centralizada por esfera, que permite uma alavancagem flexível.
5. O fuso central giratório em ângulo reto é equipado com rolamentos para melhorar a vida útil e a precisão do produto.
6. Buchas feitas de materiais autolubrificantes são instaladas entre todos os furos do eixo giratório.
7. A conexão entre o tirante e a chave usa um ajustador fino. Após a instalação e durante o uso, a abertura da chave e o contato próximo podem ser ajustados sem remover o pino de conexão.
1. Abertura do interruptor aplicável ≤120㎜
2. Resistência de conversão de interruptor aplicável ≤ 1960N (200KG)
3. O deslocamento linear máximo do tirante é 209 mm
4. A distância central entre os dois dormentes no local de instalação é de 650 mm, e a distância entre as linhas centrais do tirante e o dormente na ponta do garfo é de 350 mm.
5. Quando instalado no meio de uma linha ferroviária de via dupla, a alça ajustável deve estar ≥2250㎜ da linha central de ambos os lados da linha
1. Durante o uso, todos os fixadores devem estar completos, os parafusos devem ser apertados e o braço do contrapino deve ser aberto em um ângulo especificado para evitar que caia.
2. A folga de desgaste entre cada pino de conexão e o furo não deve ser superior a 1 mm. Se a folga de desgaste for muito grande, o pino de conexão deverá ser substituído a tempo.
3. Durante o processo de comutação do switch, cada parte se move suavemente, gira de forma flexível e não apresenta emperramento.
4. O óleo deve ser aplicado regularmente entre cada pino e furo, e entre a cabeça do cabo e a superfície deslizante para manter uma boa lubrificação.
