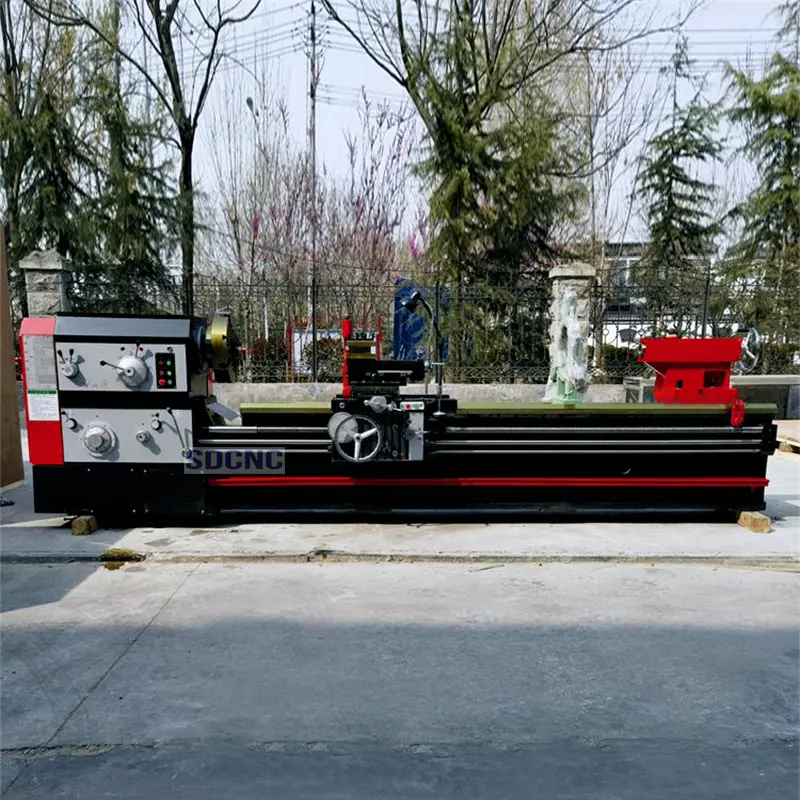

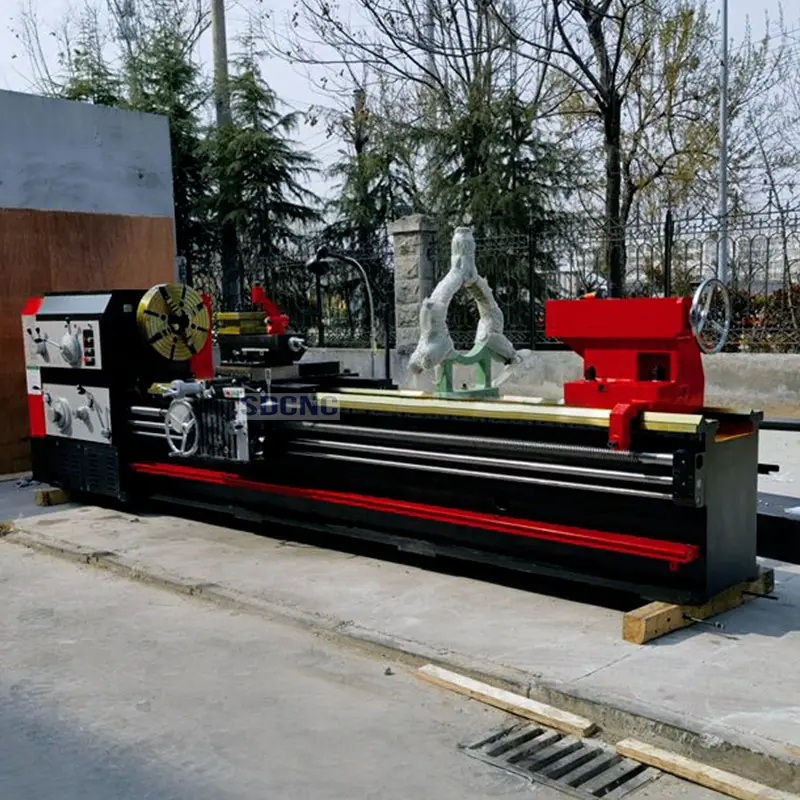

Torno de Bancada Cw6280 Torno Padrão de Chão 6180X3000 Torno Padrão Grande Torno Horizontal para Trabalho Pesado
Quantidade
|
Os principais parâmetros técnicos |
ESPECIFICAÇÃO |
UNIDADE |
CW6180 |
||
|
|
Diâmetro de rotação na cama |
Balançar sobre a cama |
milímetros |
800 |
|
|
Diâmetro de rotação da placa deslizante horizontal |
Balançar sobre o slide cruzado |
milímetros |
520 |
||
|
Comprimento da peça de trabalho |
Distância entre centros |
milímetros |
1500/2000/3000/4000/5000/6000 |
||
|
Largura da grade da cama |
Largura da guia |
milímetros |
550 |
||
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
T |
3 |
||
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
104 |
||
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
Métrica φ120/MT5 |
||
|
Modelo de nariz de fuso |
Tipo de ponta do fuso |
- |
C11 |
||
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
18 marchas para frente/FWD. 18 passos |
||
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
6-800 |
||
|

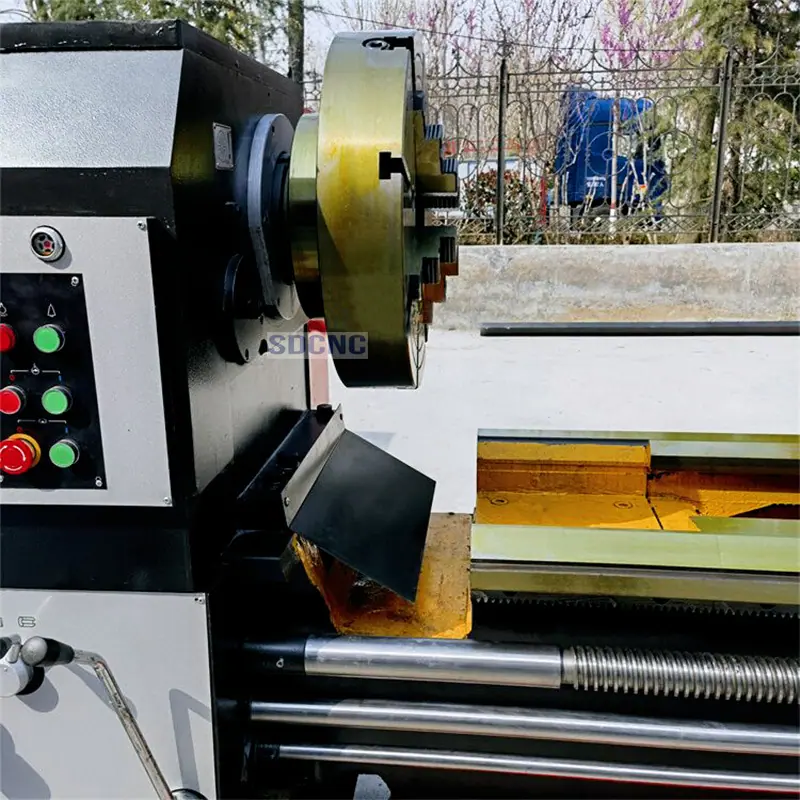

Especificações do mandril |
Mandril |
milímetros |
φ315 manual de três garras manual/φ315 manual de 3 garras |
||
|

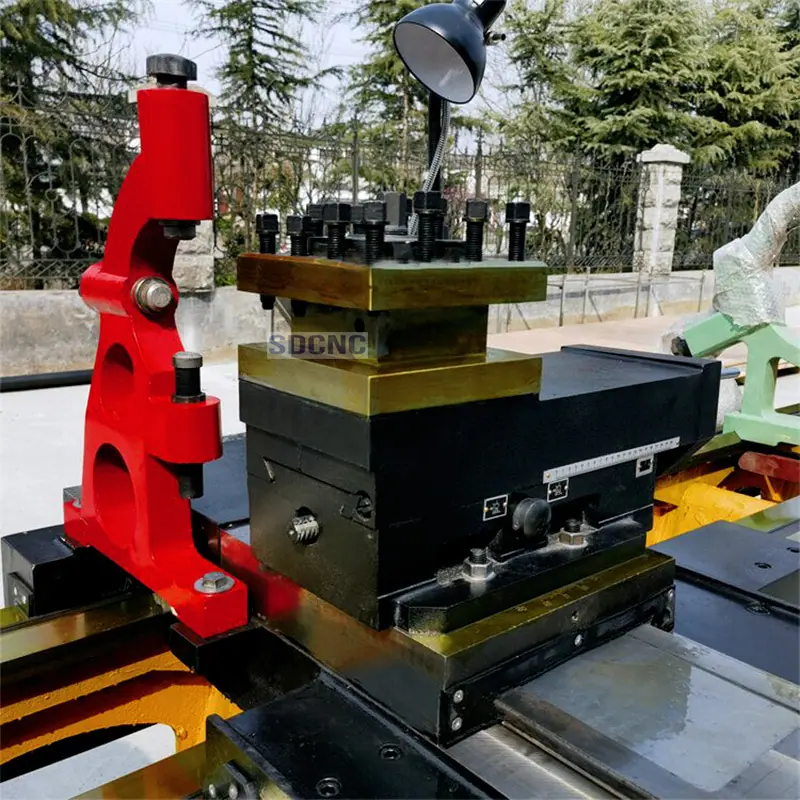

Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
Torre manual 4 posições |
||
|
Tamanho da ferramenta |
Tamanho da haste da ferramenta |
milímetros |
30x30 |
||
|
Curso no eixo X |
Curso do eixo X |
milímetros |
420 |
||
|
Curso no eixo Z |
Curso do eixo Z |
milímetros |
1350/1850/2850/3850/4850/5850 |
||
|
Ordem/intervalo avançado do eixo X |
Grau/intervalo de avanço do eixo X |
mm/r |
64/0,05-12,15 |
||
|
Entrada do eixo Z para quantidade/intervalo |
Grau/intervalo de avanço do eixo Z |
mm/r |
64/0,1-24,3 |
||
|
Velocidade de avanço do eixo X |
Avanço rápido do eixo X |
mm/min |
2300 |
||
|
Velocidade de avanço do eixo Z |
Avanço rápido do eixo Z |
mm/min |
4000 |
||
|
Tipos/intervalos de threads métricos |
Grau/intervalo de rosca métrica |
milímetros |
50/1-240 |
||
|
Tipo/faixa de rosca em polegadas |
Grau/intervalo de rosca em polegadas |
TPI |
26/14-1 |
||
|
Tipo/intervalo de rosca modular |
Grau/intervalo da rosca do módulo |
milímetros |
53/0,5-120 |
||
|
Tipo/gama de roscas roscadas |
Grau/intervalo de rosca DP |
PD |
24/28-1 |
||
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
φ100 |
||
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT5 |
||
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
250 |
||
|
Motor de fuso |
Motor do fuso principal |
kW |
11 |
||
|
Motor de alimentação |
Motor de deslocamento rápido |
kW |
1.1 |
||
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kW |
0,125 |
||
|
Largura L x Altura A |
Largura x Altura |
milímetros |
1500 x 1550 |
||
|
Comprimento L |
Comprimento |
milímetros |
3800/4300/5300/6300/7300/8300 |
||
|
Peso líquido da máquina |
Peso líquido |
T |
4,1/4,5/5,2/5,9/6,6/7,3 |
4,0/4,4/5,1/5,8/6,5/7,2 |
|
