Distribuidor de Entrega JPQS-12/10-8/6d-p JPQS12/6-10/6d-PA JPQS12-10/6d

A Wuxi Xingchenrui Automação é especializada na produção e fornecimento de JPQS10/10-10/6D, JPQS8/7-10/6D-P,Divisor Progressivo Tipo JPQ(D)

【1 ano de garantia】

I. Visão geral

O distribuidor progressivo tipo JPQ(D) é composto por um primeiro bloco A, blocos de trabalho M e um bloco final E para formar o conjunto distribuidor. O número de blocos de trabalho pode ser selecionado conforme necessário, com um mínimo de três e um máximo de até 10 peças. Cada bloco de trabalho possui duas saídas de óleo, portanto, o número de saídas de óleo para cada conjunto distribuidor está entre 6 e 20, o que significa que cada conjunto distribuidor pode fornecer de 6 a 20 pontos de lubrificação. A quantidade de fornecimento de óleo necessária pode ser selecionada de acordo com os dados listados na tabela de especificações do modelo. Se um determinado ponto de lubrificação exigir um fornecimento de óleo grande ou extra-grande em um ciclo de lubrificação, o método mostrado na Figura A3 pode ser usado. Remova o parafuso cego dentro do bloco de trabalho e adicione um tampão de rosca à saída de óleo para combinar o fluxo de óleo das duas saídas de óleo em uma única saída de óleo.
Observe que a quantidade combinada de fornecimento de óleo é a quantidade de fornecimento de óleo especificada pelo modelo do próximo bloco de trabalho no arranjo dos blocos de trabalho (consulte o diagrama do princípio de funcionamento). Se a quantidade de fornecimento de óleo da combinação de duas saídas de óleo ainda não puder atender à demanda, o método mostrado na Figura A4 pode ser usado, aumentando o conector em T ou o conector em ponte de duas vias para coletar a quantidade de óleo de várias saídas de óleo para atender à demanda.

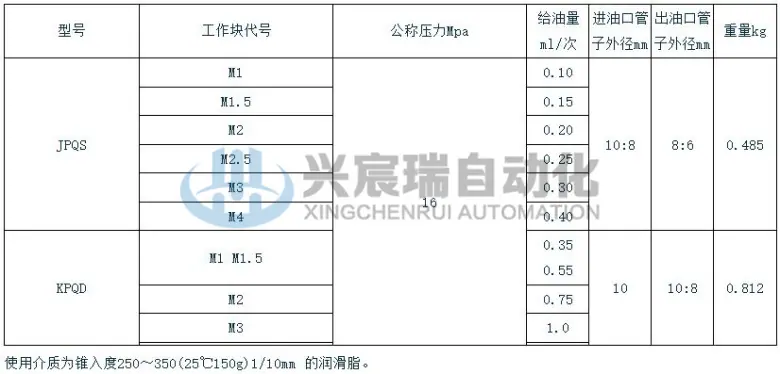

2. Parâmetros técnicos

3. Descrição do modelo

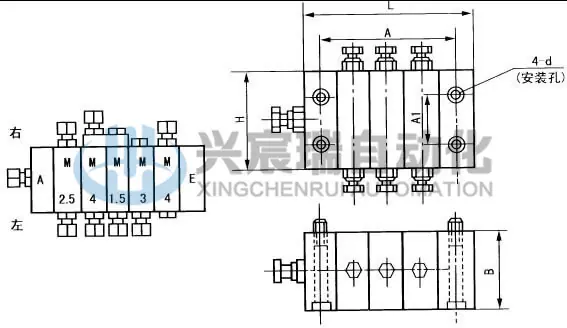

4. Dimensões

Descrição: A combinação de distribuidores progressivos é disposta com o elemento de entrada primeiro bloco A, bloco de trabalho M e bloco final E, da esquerda para a direita. A saída abaixo da fila é chamada de esquerda, e a saída acima da fila é chamada de direita. Como mostrado na figura

cinco,princípio de trabalho

A1、Distribuidor Progressivo

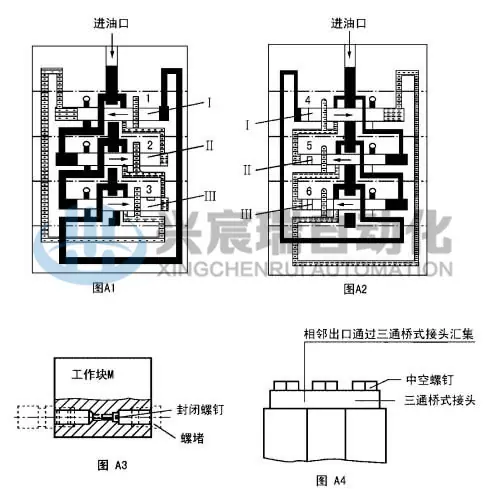

Figura A1, o óleo pressurizado entra no conjunto distribuidor pela porta de entrada. O óleo entra na câmara esquerda do êmbolo "II" através da passagem esquerda do êmbolo "I", empurrando o êmbolo "II" para a direita. O óleo na câmara direita do êmbolo "II" é descarregado da porta de saída "1" através da passagem direita do êmbolo "I". Ao mesmo tempo, a passagem esquerda do êmbolo "II" é conectada, e o óleo entra na câmara esquerda do êmbolo "III", empurrando o êmbolo "III" para a direita. O óleo na câmara direita é descarregado da porta de saída "2" através da passagem direita do êmbolo "II". Neste ponto, a passagem esquerda do êmbolo "III" é conectada, e o óleo entra na câmara direita do êmbolo "I" (veja a Figura A1), empurrando o êmbolo "I" para a esquerda. O óleo na câmara esquerda do êmbolo "I" é descarregado da porta de saída "3" através da passagem direita do êmbolo "III".
Figura A2, seguindo o exemplo acima do circuito de óleo, quando os êmbolos "Ⅱ" e "Ⅲ" são empurrados para o lado esquerdo, o óleo nas câmaras esquerdas dos êmbolos "Ⅱ" e "Ⅲ" é descarregado através das passagens esquerdas dos êmbolos "Ⅰ" e "Ⅱ" pelas saídas de óleo "4" e "5". Ao mesmo tempo, a passagem direita do êmbolo "Ⅲ" é conectada, e o óleo entra na câmara esquerda do êmbolo "Ⅰ" através da passagem direita, empurrando o êmbolo "Ⅰ" para o lado direito. O óleo na câmara direita é descarregado da saída de óleo "6" através da passagem esquerda do êmbolo "Ⅲ".
A2, De acordo com as etapas de fornecimento de óleo acima, complete um ciclo de fornecimento de óleo, cada saída de óleo fornece óleo quantitativamente em sequência, repetindo infinitamente.
A3、Ao usar um distribuidor progressivo, o monitoramento pode ser implementado. Se o usuário precisar de monitoramento, ele pode indicá-lo após a marcação com uma alavanca (ou com um monitor).

seis,baixar Google

Ao usar um divisor progressivo, o monitoramento pode ser implementado. Se o usuário precisar monitorar, ele pode indicar 'com haste seguidora' (ou 'com monitor') após a marcação.
