Bomba de Pistão Axial Tipo PCY 40pcy14-1B 63pcy14-1B 80pcy14-1B 100pcy14-1B

10PCY14-1B ，16PCY14-1B，Bomba de pistão axial tipo PCY【1 ano de garantia】

10PCY14-1B, 16PCY14-1B Fabricante de Bomba de Pistão Axial, Preço do Fabricante de Bomba de Pistão, Wuxi Xingchenrui Automação

1. Introdução

Esta série de bombas de pistão axial insere óleo hidráulico puro com uma pressão de 31,5 MPa em vários sistemas hidráulicos, como prensas de óleo e motores hidráulicos, para gerar enorme potência de trabalho. Ao mesmo tempo, esta bomba de óleo pode ser usada como um motor hidráulico. De acordo com as necessidades, esta bomba de óleo possui várias formas de deslocamento variável. Esta bomba de óleo, motor de óleo é amplamente utilizada em várias máquinas na construção naval, aviação, mineração, metalurgia, fundição sob pressão, forjamento e máquinas-ferramenta. Suas características são tamanho pequeno, alta eficiência, longa vida útil, design avançado, estrutura compacta e manutenção conveniente.

2. Descrição do modelo

Exemplo: 63SCY14-1B

Descrição: Bomba de óleo axial de pistões variáveis manual com cilindrada de 63 ml/rev e pressão de 31,5 MPa, com bloco de cilindros rotativo.

(ou seja, a vazão nominal a 1000 rpm é de 63 L/min)

III. Especificações da Série de Bombas de Óleo (ver Tabela 1. Tabela 2)

Tabela 1 Parâmetros da Série de Bombas de Pistão Axial (Motor) CY14-1B, CM14-1B

※Observação: Pedir após discussão técnica, "0" indica que o fluxo de óleo pode ser revertido, √ indica que o fluxo de óleo não pode ser revertido, em branco indica que a variedade não está disponível.

Tabela 2 Série GY14-1B (GM14-1B) de Bombas de Pistão Axial (Motor) Parâmetros

※Observação: Este produto é uma série derivada da série CY

Breve Descrição do Princípio Estrutural da Bomba de Pistão Axial Tipo PCY

Este tipo de bomba variável, quando a pressão de saída é inferior à pressão constante ajustada, fornece óleo pressurizado com deslocamento total, ou seja, a volume constante. Quando a pressão do óleo de saída atinge a pressão ajustada, ela ajusta automaticamente o fluxo da bomba para manter essa pressão constante, conforme exigido pelo sistema. O valor da pressão constante de saída da bomba pode ser ajustado steplessmente dentro da faixa de regulação de pressão, conforme necessário. A estrutura da bomba é mostrada na figura acima. Essa estrutura direciona o óleo de pressão de saída simultaneamente para a câmara inferior do pistão variável e para a entrada de óleo de controle da válvula de pressão constante. Quando a pressão de saída é inferior à pressão constante ajustada, o empuxo atuante no núcleo da válvula de pressão constante é inferior à força da mola ajustada, a válvula de pressão constante está no estado aberto, o óleo pressurizado entra na câmara superior do pistão variável, o pistão variável é pressionado para a posição, e a bomba fornece óleo pressurizado com deslocamento total. Quando a bomba está operando na pressão ajustada, o empuxo de pressão do óleo atuante no núcleo da válvula de pressão constante é igual à força da mola ajustada, as portas de entrada e saída da válvula de pressão constante estão ambas no estado aberto, tornando os empuxos nas câmaras superior e inferior do pistão variável iguais, e o pistão variável opera em uma determinada posição de equilíbrio. Se a resistência hidráulica (carga) aumentar instantaneamente, a porta de saída da válvula de pressão constante se abre mais, a porta de entrada se fecha menos, a pressão na câmara superior do pistão variável diminui em comparação com a câmara inferior, o pistão variável se move para cima, e o fluxo da bomba diminui até que a pressão caia para a pressão constante ajustada. Inversamente, se a resistência hidráulica (carga) diminuir instantaneamente, a porta de entrada da válvula de pressão constante se abre mais, a porta de saída se fecha menos, a pressão na câmara superior do pistão variável aumenta em comparação com a câmara inferior, o pistão variável se move para baixo, e o fluxo da bomba aumenta até que a pressão suba para a pressão constante ajustada.

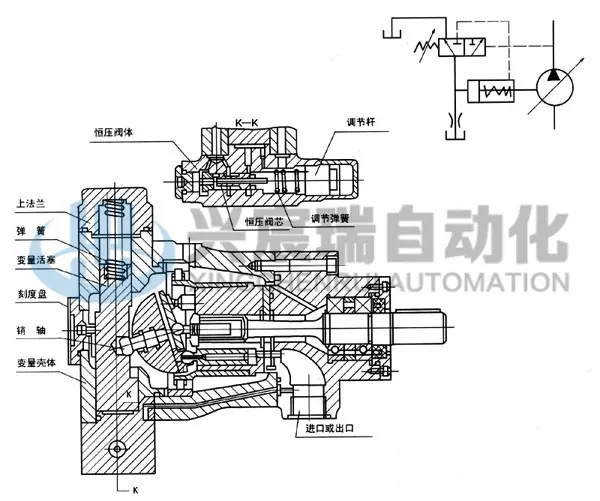

Diagrama de estrutura

Curva característica

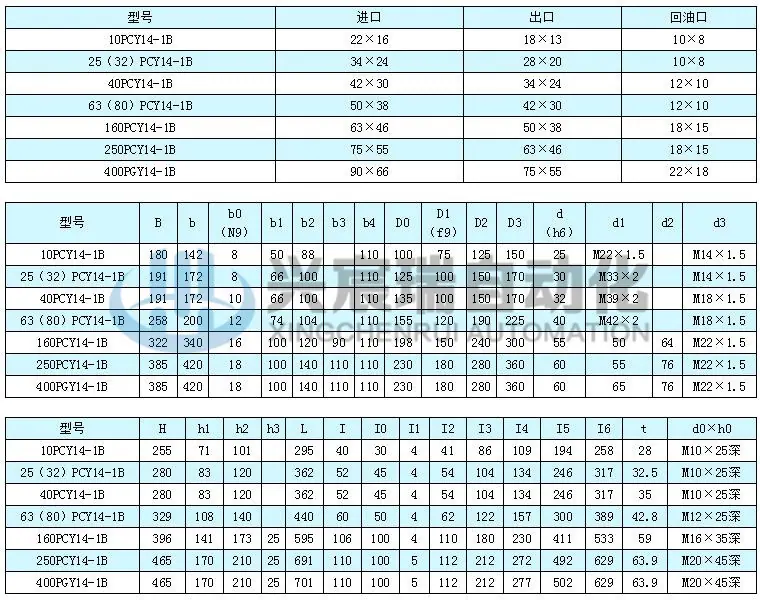

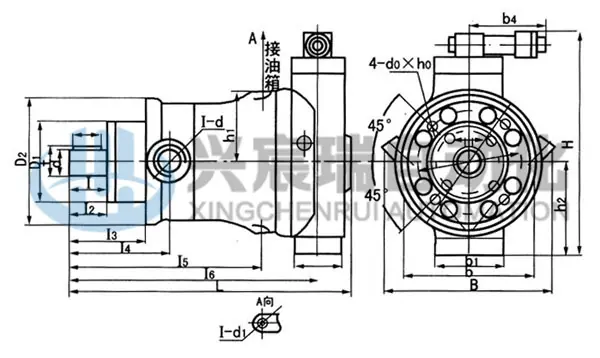

10.25.(32).40.63.(80)PCY14-1B entre parênteses é PGY

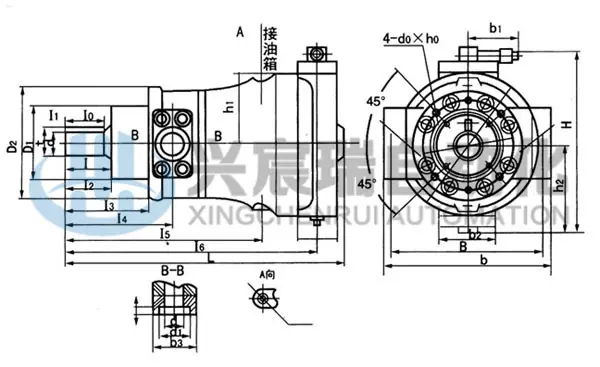

160.250.(400)PCY14-1B
