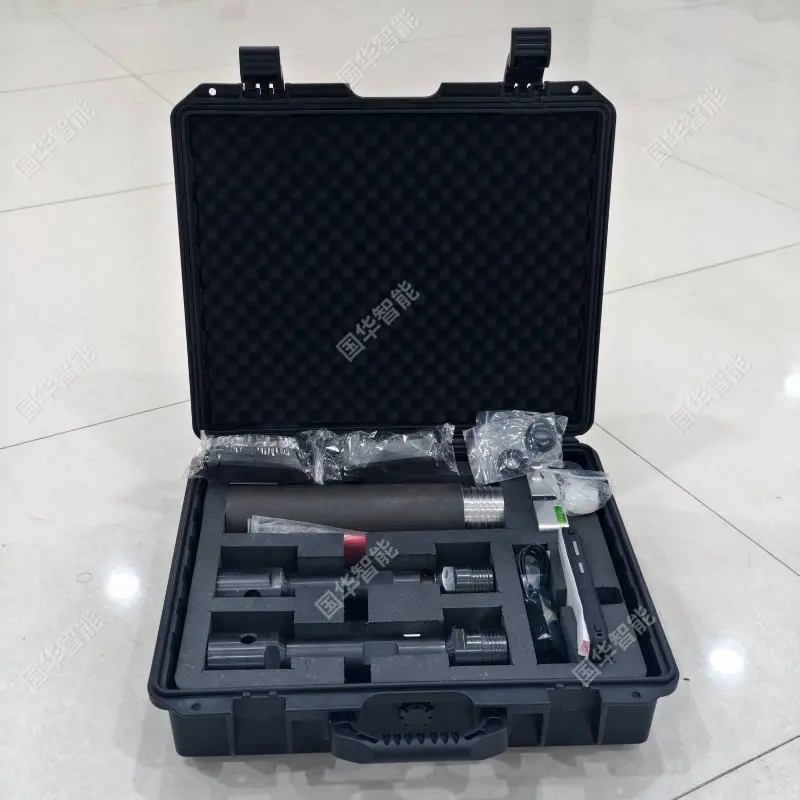

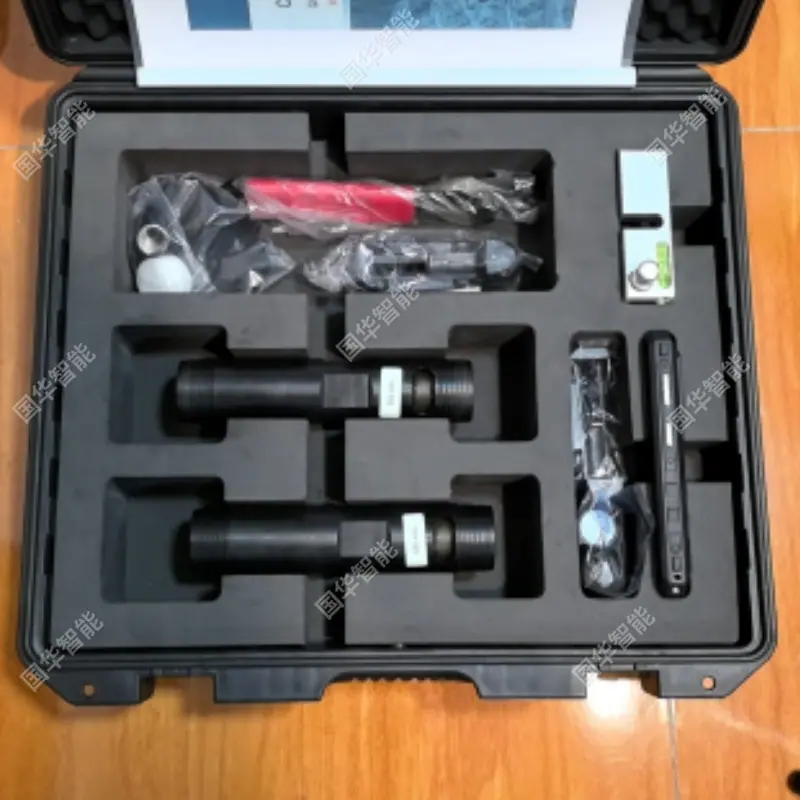

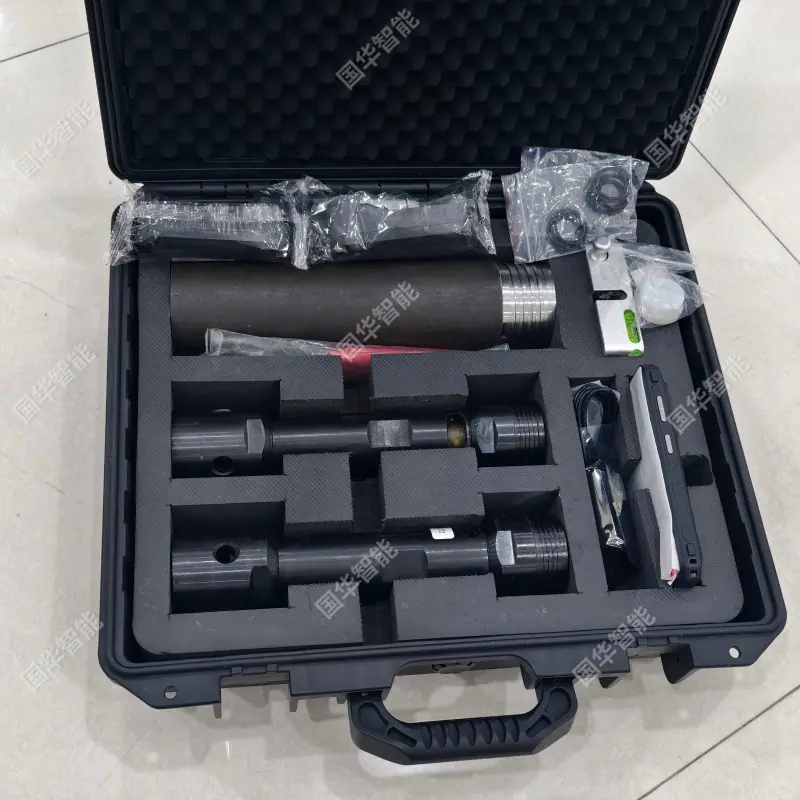

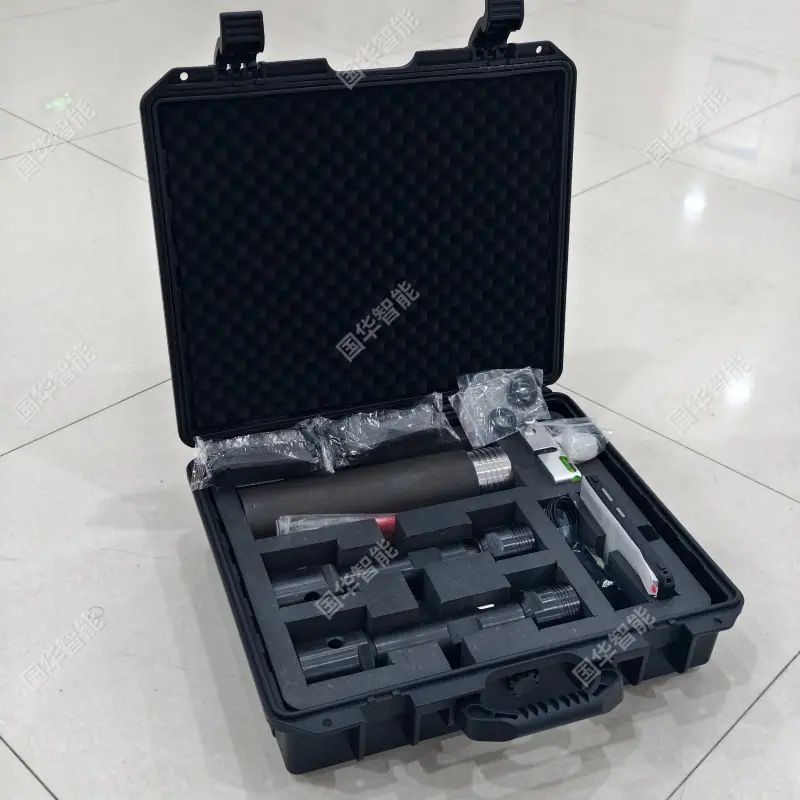

Instrumento de Orientação de Testemunho, Fácil de Medir, Pronto para Entrega Imediata, Instrumento de Orientação de Testemunho In-Situ

1. O instrumento de orientação de testemunho é um dispositivo especializado usado na perfuração geológica para determinar a orientação e inclinação originais do testemunho na camada rochosa. Sua função principal é restaurar a verdadeira atitude espacial da formação rochosa medindo a inclinação e o azimute do furo de perfuração e a orientação da marca de orientação do testemunho, combinados com cálculos de reorientação. É amplamente utilizado em áreas como prospecção mineral, engenharia geológica e alerta de desastres. A seguir, uma breve descrição sob as perspectivas dos pontos do testemunho, princípios de funcionamento, tipos e aplicações e parâmetros-chave:

2. Propósito Principal

Obter com precisão a ocorrência original (direção, mergulho, ângulo de mergulho) do testemunho, e esclarecer a atitude espacial das camadas e dos planos estruturais.

Fornecer base para a forma do corpo de minério, análise da estrutura geológica, perfuração direcional e layout dos furos.

Suporta decisões de engenharia, como avaliação de tensões in situ, análise de fluxo de fluidos subterrâneos e alerta precoce de perigos geológicos.

3. Princípio de funcionamento

Marcação Direcional Durante a Perfuração: Durante a perfuração, marcas de orientação fixa são feitas no testemunho usando um mecanismo direcional (como um riscador, marcador magnético ou localizador mecânico) para garantir que a posição relativa da marca em relação ao sistema de coordenadas do furo seja fixa.

Medição de Parâmetros de Perfuração: O módulo inclinômetro embutido (magnetômetro / acelerômetro) adquire simultaneamente o ângulo de inclinação e o azimute do furo, e registra o ângulo fixo entre a marcação e o sistema de coordenadas do furo.

Cálculo de Reorientação do Testemunho: Insira os dados de medição no instrumento de reorientação, restaure a orientação espacial original do testemunho no solo e leia os parâmetros de atitude.
