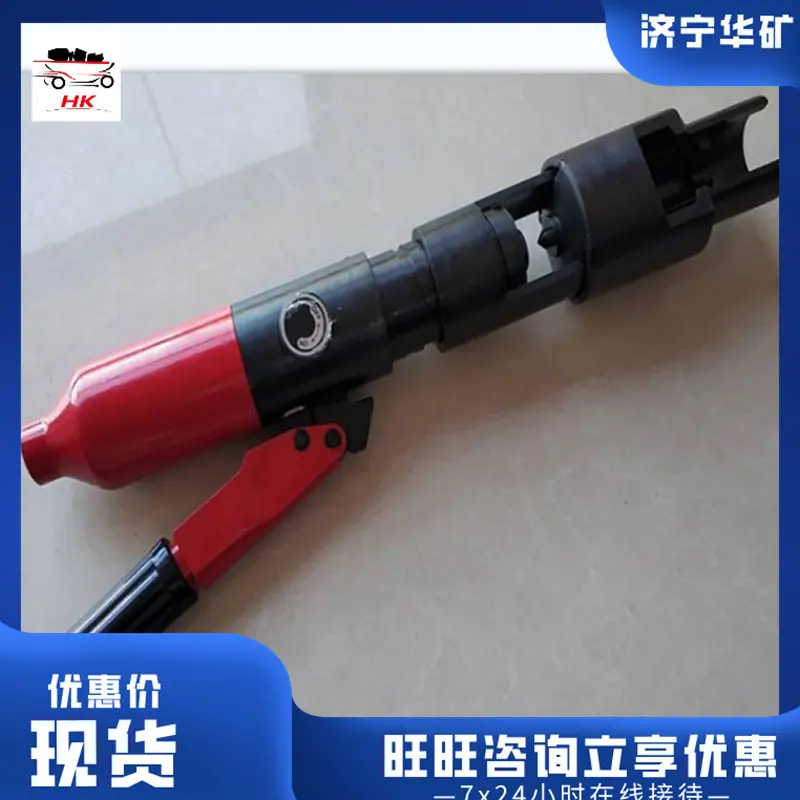

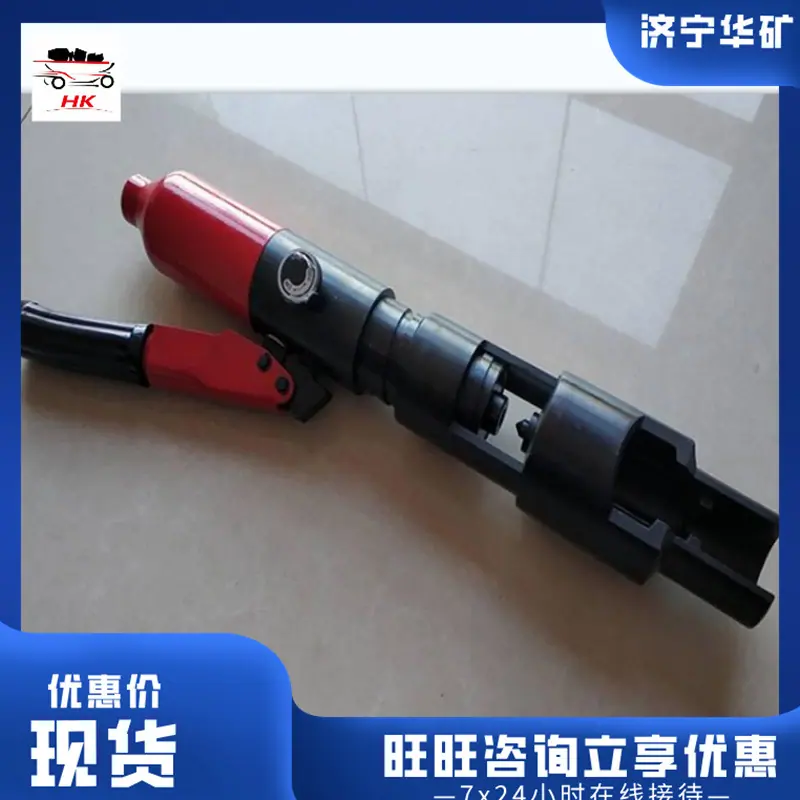

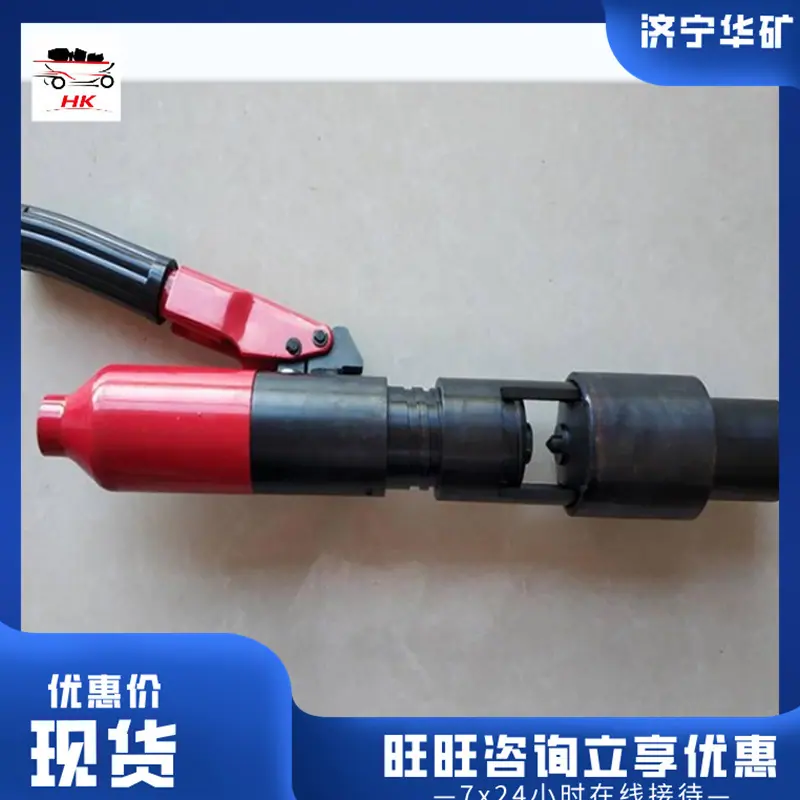

Extrator Hidráulico de Plug com Ampla Adaptabilidade Yyqx-1 Extrator Hidráulico de Plug

Dispositivo hidráulico de captação de fioCaracterísticas:

Este tipo de removedor de fio hidráulico possui estrutura compacta, leve e fácil de transportar; é simples de operar, economiza esforço e tempo e é fácil de usar; tem uma ampla gama de utilizações e não danifica as peças originais. Os fios de sinal e pinos cônicos removidos podem ser reutilizados.

Dispositivo hidráulico de captação de fioprincípio de trabalho:

O prendedor de fio hidráulico usa a haste de partida da bomba de óleo para balançar para frente e para trás em torno de seu fulcro para bombear continuamente o óleo hidráulico. O óleo hidráulico empurra o pistão extrator e a extremidade dianteira do pistão pressiona contra o trilho através do bloco superior do extrator, de modo que o cilindro extrator aciona o extrator para se mover para trás através da rosca trapezoidal e o pino cônico da linha de sinal é preso por a abertura na extremidade frontal do extrator e o pino cônico da linha de sinal é puxado para fora do orifício do trilho.

Faixa de aplicação do dispositivo de enrolamento de fio hidráulico:

Este prendedor de fio hidráulico é adequado para pinos cônicos de linha de sinal com as seguintes dimensões: diâmetro externo φ30, tamanho final grande do pino cônico φ12, rosca M8.

Parâmetros de desempenho: A carga é de 8T, a extensão do pistão do extrator é de 40 mm e o extrator pode ser ajustado para trás (puxado para fora) em 15 mm.

Como usar e precauções para o prendedor de fio hidráulico:

1. Ao usar, depois que o cilindro de óleo e o extrator estiverem conectados, primeiro aperte o parafuso da válvula de retorno de óleo do cilindro de óleo no sentido horário.

2. Use a abertura de 11,5 mm de largura no cone frontal do extrator para enganchar a raiz do pino do cone da linha de sinal, aparafuse a rosca trapezoidal do extrator no extrator, aperte a haste do pistão do extrator e o bloco superior do extrator, agite o alavanca de partida do cilindro e o extrator se moverá lentamente para trás para puxar o pino cônico da linha de sinal.

3. Para retrair a haste do pistão extrator, basta afrouxar levemente o parafuso da válvula de retorno de óleo do cilindro na direção da agulha. A haste do pistão extrator retrairá sob a ação da força da mola. Após a retração da haste do pistão, aperte imediatamente o parafuso da válvula de retorno de óleo do cilindro.

4. A linha vermelha na haste do pistão extrator é a linha limite de um curso. Portanto, durante a operação do extrator, enquanto a linha vermelha na haste do pistão estiver exposta, o curso de extração deverá ser encerrado. Se precisar continuar puxando, deve-se acionar a válvula de retorno de óleo, retrair a haste do pistão, reajustar a posição entre o extrator e o bloco superior do extrator e repetir a operação mencionada acima para retirar.

5. Antes de usar, deve-se estimar que a força de tração necessária não exceda a carga deste extrator em 10T. Não sobrecarregue.

6. Quando usado em -5°C~+45°C, use óleo mecânico N15 (GB443-84); quando usado em -28 ℃ ~ -5 ℃, use óleo de eixo sintético (GB443-64) e o óleo de trabalho está limpo.
