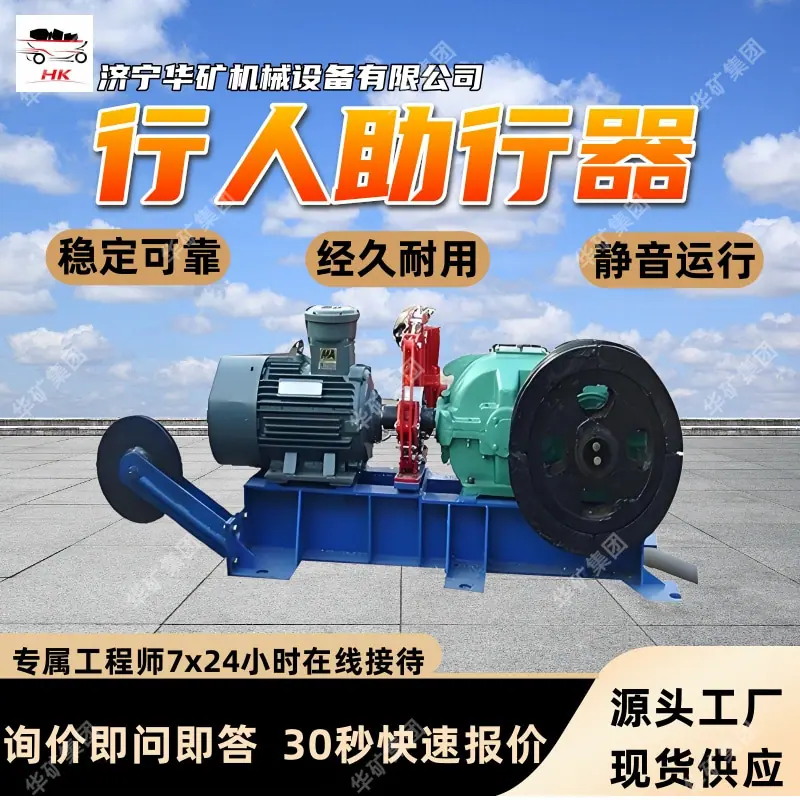

Dispositivos de Assistência a Pedestres de Instalação Rápida, Equipamento de Transporte de Pessoal Auxiliar para Mina de Carvão, Dispositivo de Assistência a Pedestres Zxq-15/600

Introdução do produto do reforço de pedestres com eixo inclinado de mina:

O elevador de pedestres para inclinação de minas é um novo tipo de equipamento auxiliar para o transporte de pessoas em subidas. O “Regulamento de Segurança em Minas de Carvão” estipula que dispositivos mecânicos de movimentação humana devem ser equipados em túneis inclinados com profundidade vertical superior a 50m. Porém, para túneis inclinados com profundidade vertical superior a 50m e grande declive e poucas pessoas, se forem equipados com veículos tripulados ou "macacos" suspensos "Carro", o investimento é grande, o custo de manutenção é alto, e é não é econômico. A utilização de dispositivos de assistência a pedestres pode reduzir significativamente o esforço físico dos caminhantes, tem baixo investimento, é de fácil operação e manutenção, ocupa pouco espaço na pista e pode ser instalado em um dos lados da pista.

Principais usos e escopo de uso do impulsionador de pedestres com eixo inclinado de mina:

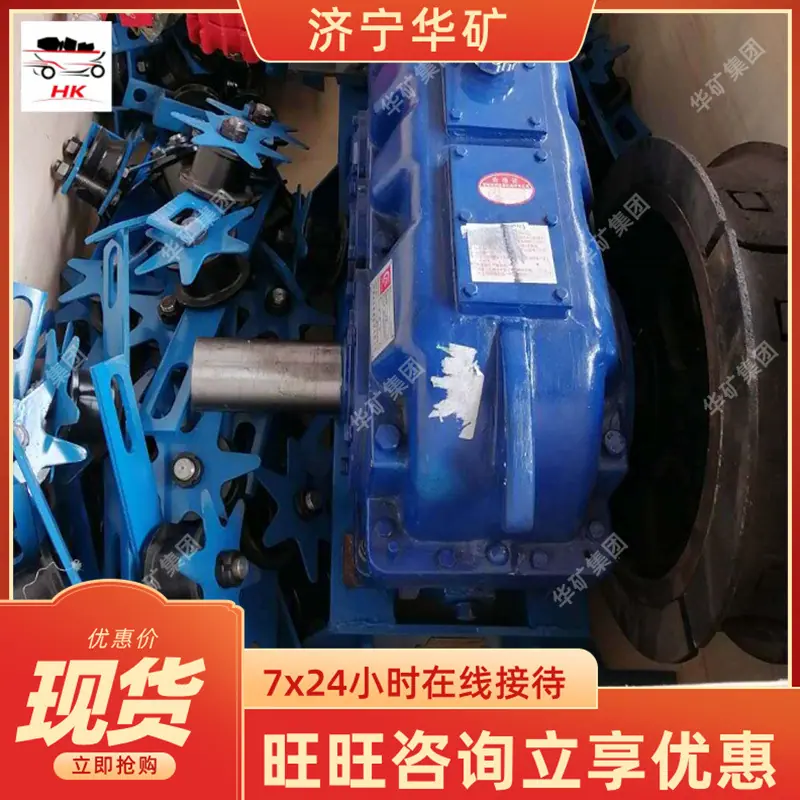

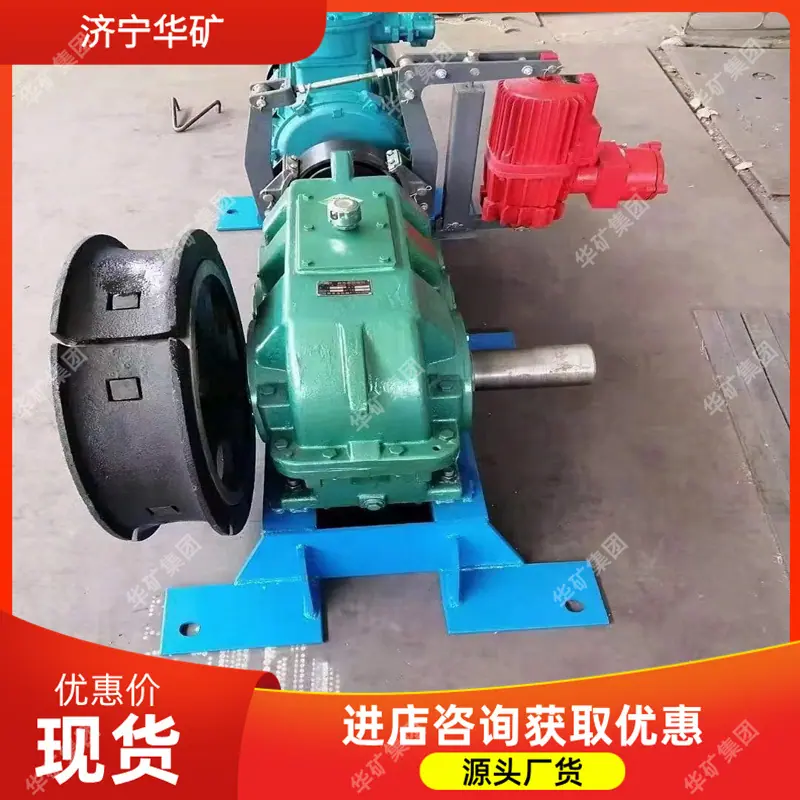

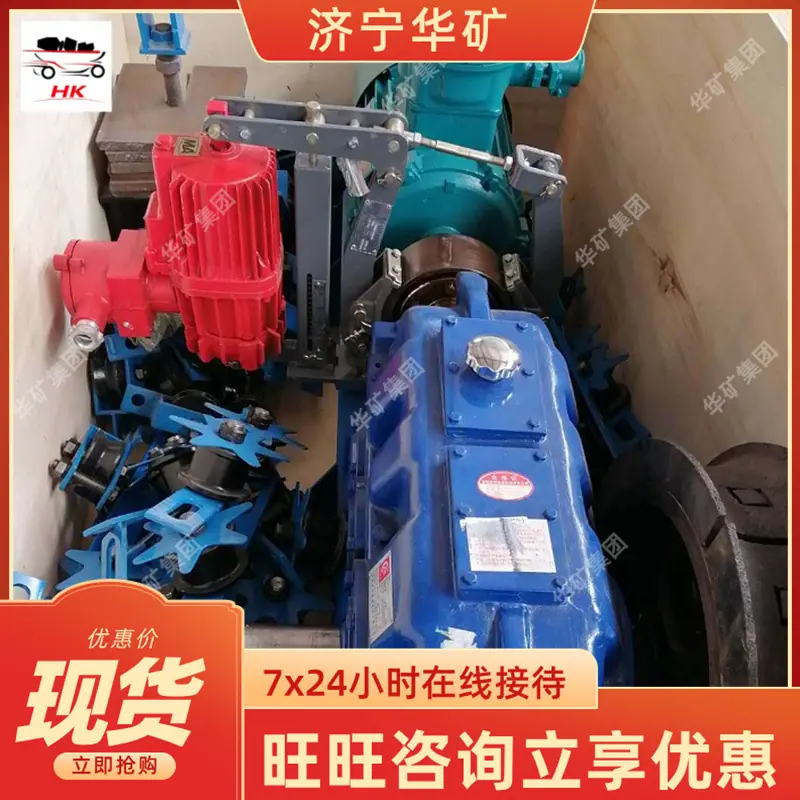

Os caminhantes de eixo inclinado são usados ​​principalmente para grandes declives (5°~40°), longas distâncias (geralmente menos de 1000) e condições físicas de pedestres, como trilhas subterrâneas de minas de carvão subindo (descendo) colinas, áreas de mineração subindo (descendo) colinas e poços inclinados escuros. Pistas que consomem muita energia. Componentes do sistema: guincho de corda infinita, cabo de aço, dispositivo de tensionamento, trem de rodas, alça de passeio, etc. Nível de tensão: 380/660V, 660/1140V e equipamentos elétricos de suporte em conformidade com os regulamentos de segurança de minas de carvão. Opcional de acordo com a necessidade do usuário: a. Dispositivo de parada de emergência completo, b. Sinal de alarme sonoro e visual por voz, c. Sistema de controle automático de operação.

Parâmetros técnicos do reforço de pedestres com eixo inclinado da mina:

1. Tipo de instalação da cabeça da máquina: tipo suspenso.

2. Tipo de pinça e cabo: fixo.

3. Diâmetro da roda motriz (incluindo revestimento da roda): Φ0,84m.

4. Diâmetro da roda traseira (incluindo forro da roda): Φ0,84m.

5. Diâmetro da polia de corda de suporte único (pressão): Φ150mm.

6. Diâmetro da polia de suporte duplo (pressão): Φ150mm.

7. Modelo de cadeira elevatória: L=1100mm.

8. A distância entre cadeiras suspensas: 8 a 10 metros.

9. Tipo de tensionamento da roda traseira: tensionamento de martelo pesado.

10. Cabo de tração: 6×19S+FC-Φ16(1670Mpa)ZZ isento de óleo.

11. Espaçamento entre rolos de suporte: 8-10m.

12. Capacidade máxima de transporte: cerca de 200-400 pessoas/h.

13. Velocidade de funcionamento do cabo de aço: 0,46-1m/s.
