Veículo de Assistência a Pedestres para Túnel Inclinado de Mineração, Veículo com Assistência Elétrica para Túnel Inclinado de Segurança, Veículo de Assistência a Pedestres para Túnel Inclinado Zxq-15/250

Descrição do produto:

O elevador de pedestres para inclinação de minas é um novo tipo de equipamento auxiliar para o transporte de pessoas em subidas. O “Regulamento de Segurança em Minas de Carvão” estipula que dispositivos mecânicos de movimentação humana devem ser equipados em túneis inclinados com profundidade vertical superior a 50m. Porém, para túneis inclinados com profundidade vertical superior a 50m e grande declive e poucas pessoas, se forem equipados com veículos tripulados ou "macacos" suspensos "Carro", o investimento é grande, o custo de manutenção é alto, e é não é econômico. A utilização de dispositivos de assistência a pedestres pode reduzir significativamente o esforço físico dos caminhantes, tem baixo investimento, é de fácil operação e manutenção, ocupa pouco espaço na pista e pode ser instalado em um dos lados da pista.

O propósito principal:

Os caminhantes pedestres em poços inclinados são usados ​​principalmente em trilhas subterrâneas de minas de carvão que sobem (descem) a montanha, áreas de mineração que sobem (descem) a montanha, poços inclinados escuros e outros túneis com grandes declives (5°~40°), longas distâncias ( geralmente menos de 1.000) e alto esforço físico para pedestres.

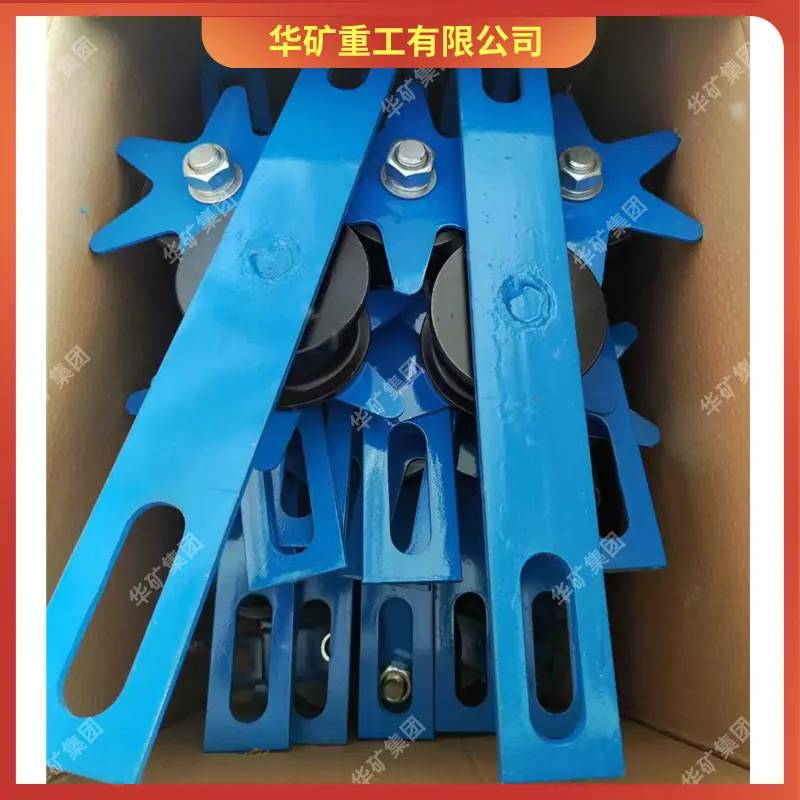

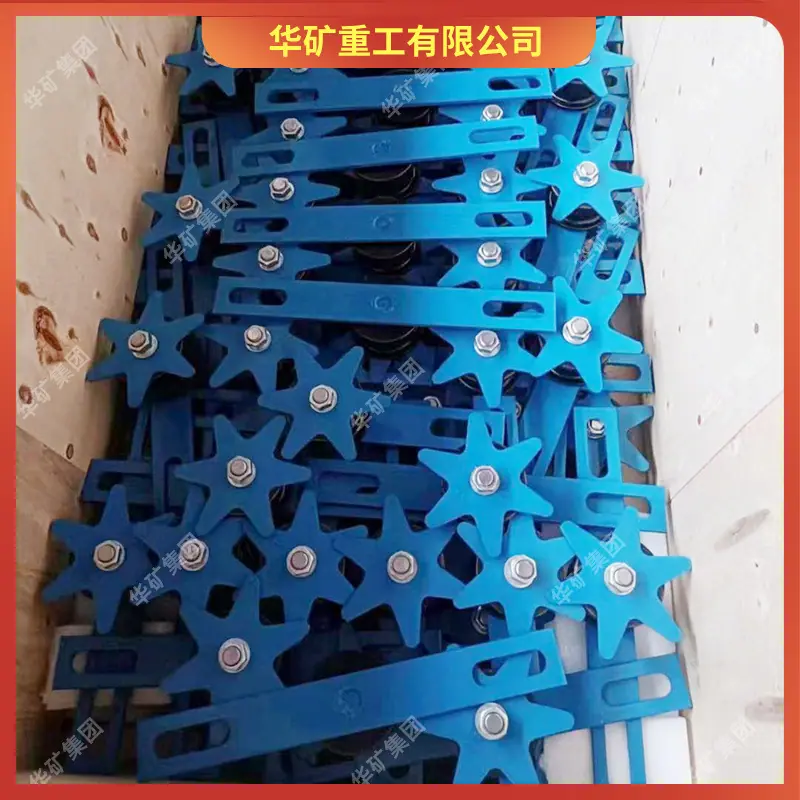

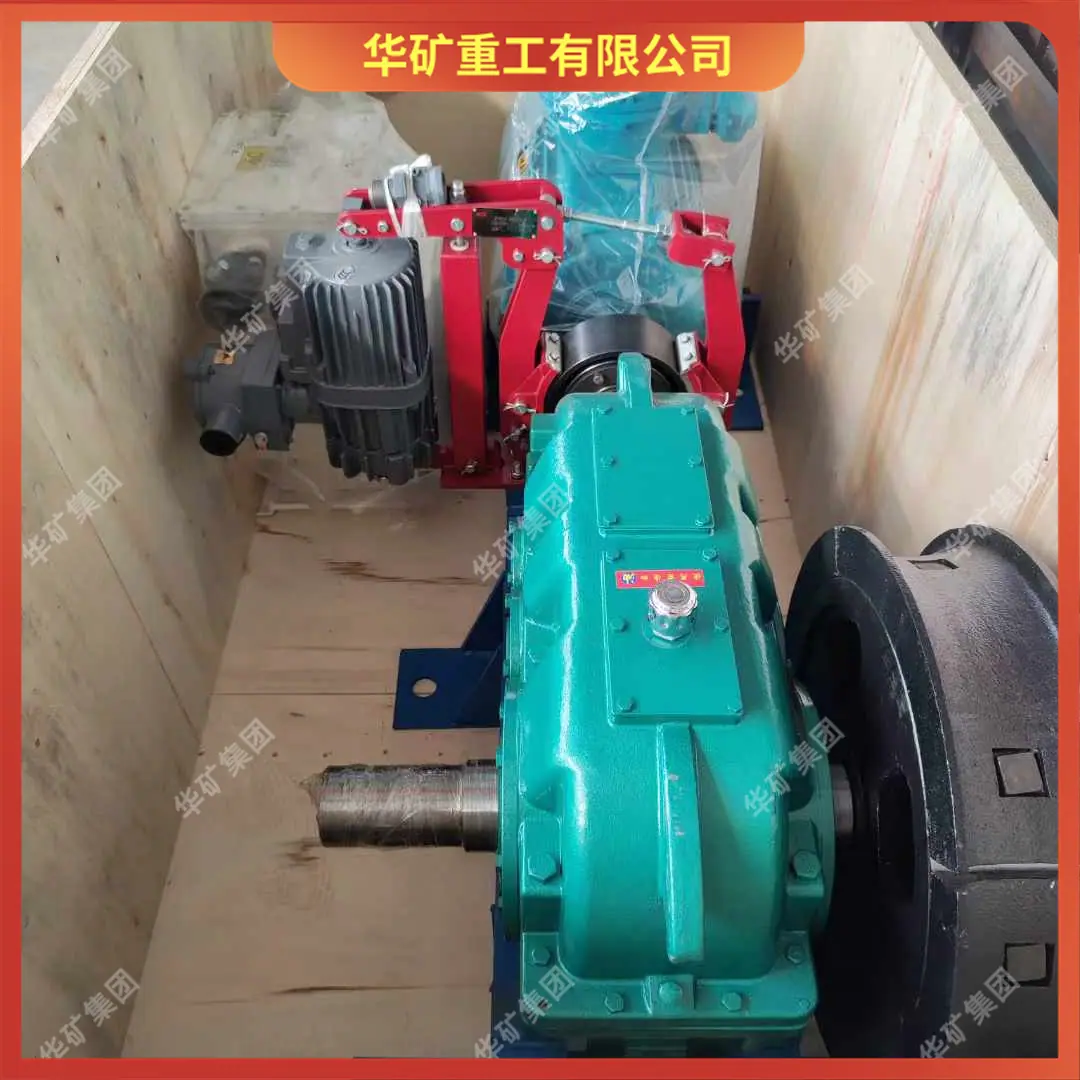

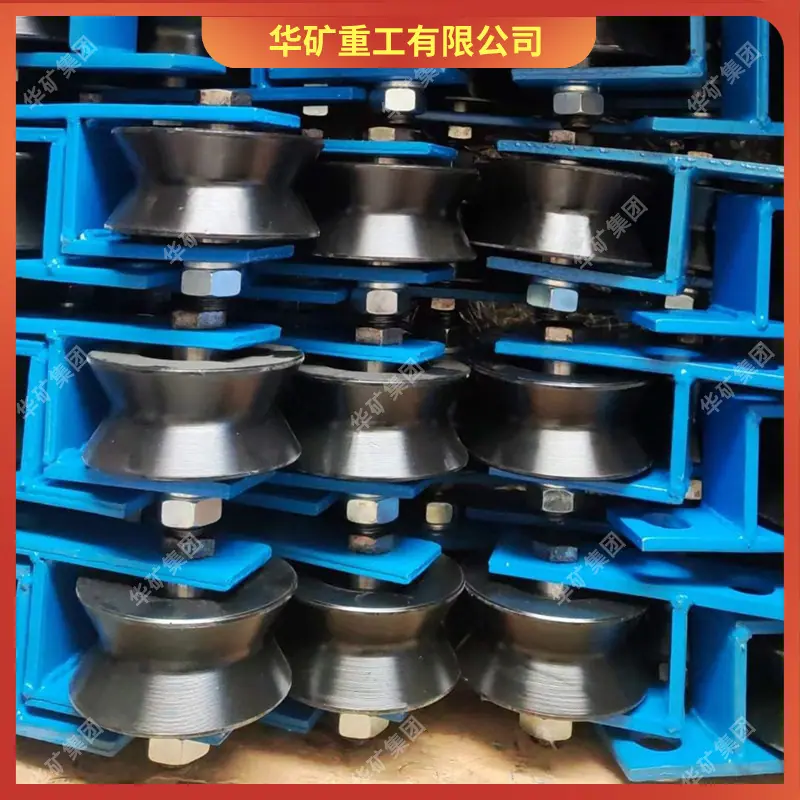

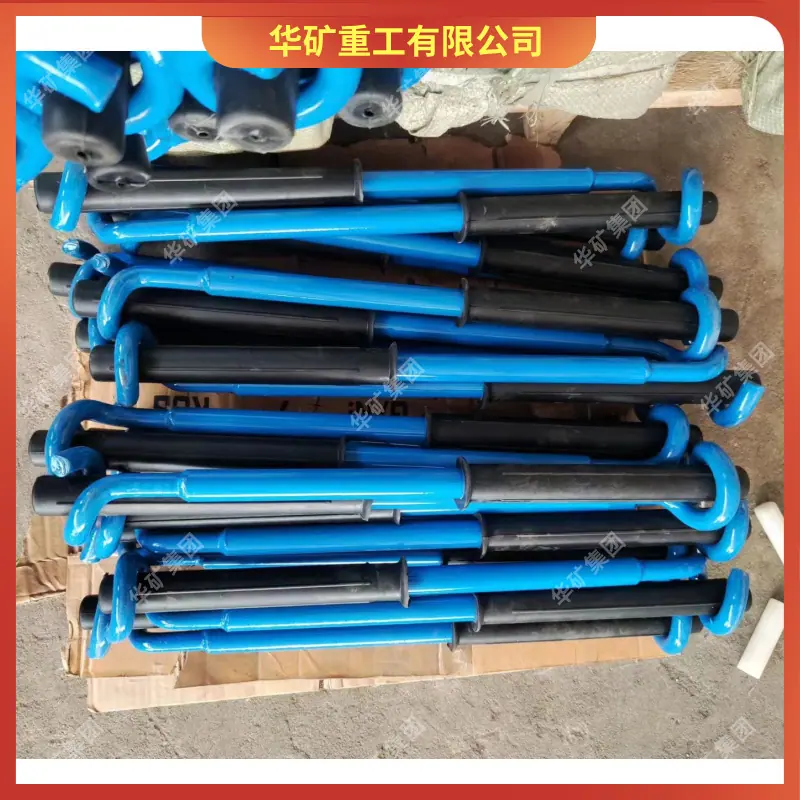

Componentes do sistema: guincho de corda infinita, cabo de aço, dispositivo tensor, sistema de rodas, alça de passeio, etc.

Nível de tensão: 380/660 V, 660/1140 V, e o equipamento elétrico de suporte está em conformidade com os regulamentos de segurança para minas de carvão.

produtosdesempenho：

(1) Os pedestres são puxados para cima principalmente pelo atrito entre o cabo de aço e o tambor do guincho e entre a alça e o cabo de aço.

(2) O desempenho é estável e não há possibilidade de riscos ou falhas de segurança.

produtosCaracterísticas：

(1) Estrutura simples, baixo investimento, processamento fácil e rápido.

(2) Fácil instalação e construção. É necessário estabilizar o guincho e o dispositivo de avanço da cauda e fazer um número adequado de furos na parede lateral do túnel. Quando o guincho e o tensor estiverem fixos, se a placa inferior estiver macia, será necessário cavar uma fundação de concreto. Quando a placa inferior é de rocha dura, ela é fixada com um número adequado de âncoras de resina. Não há necessidade de aumentar a secção transversal da câmara, nem há necessidade de perfurar câmaras adicionais.

(3) O sistema de controle do dispositivo de suporte é uma chave QBZ-80 equipada com dois botões duplos, um instalado nos pátios de carga e descarga, que pode iniciar e parar a operação do guincho ambulante nos pátios de carga e descarga.

Parâmetros técnicos：

1. Potência: 11,4 kW

2. Tensão de alimentação: 380V/660V ou 660V/1140V

3. Tensão da fonte de alimentação de controle: 36V (ou 127V)

4. Cabo de aço: 6×19-φ12,5mm

5. Velocidade média do andador: 0,59-0,79 m/s

6. Capacidade de transporte: 720 pessoas/hora

7. Equipamento elétrico auxiliar

Partida magnética à prova de explosão: QBZ-80

Botão à prova de explosão: BZA10-2
