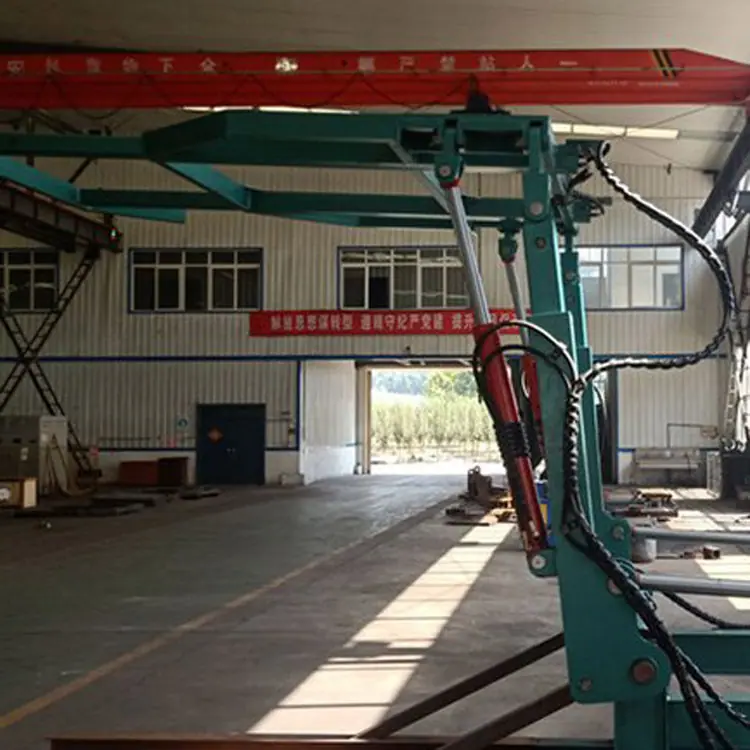

Dispositivo de suporte temporário aéreo para mina de carvão Dispositivo de suporte temporário ZLJ Proteção de segurança Suporte temporário para escavadeira de túnel

Esta máquina é instalada modificando o pino da dobradiça que conecta a seção de corte e o corpo principal da escavadeira de túnel. Esta máquina é usada para suporte temporário de áreas de teto recém-expostas sem suporte na face de escavação. Quando o ciclo de escavação da escavadeira de túnel é concluído, o dispositivo de suporte temporário é aberto, formando rapidamente uma área de suporte de 2,2m*1,78m na frente da cabeça de corte da escavadeira de túnel, proporcionando um espaço de trabalho para o pessoal realizar operações de suporte subsequentes nesta área.
Características do dispositivo de suporte temporário a bordo:
Grande área de suporte, força de suporte inicial relativamente grande e resistência de trabalho.
Pode ser aberto e recolhido suavemente nas condições de trabalho de galerias com teto baixo.
Estrutura compacta, layout razoável, operação suave, implantação rápida.
Alimentado pela estação de bombeamento da escavadeira de túnel, totalmente controlado hidraulicamente, o que é benéfico para a autoproteção da máquina.
Parâmetros Básicos de Desempenho do Dispositivo de Suporte Temporário a Bordo
Unidade ZLJ-5.5
Pressão nominal de alimentação de líquido MPa 16
Pressão de trabalho nominal MPa 20
Força de Apoio Inicial KN 16
Grande Resistência ao Trabalho KN 20
Proteção de galhos grandes força KN/m2 5.5
Área superior protetora M2 2,2 (comprimento) * 1,78 (largura)
Declive lateral no topo do beco. +8
Peso total da máquina kg 1365+15
Altura do suporte principal após conectar a escavadeira de túnel m 4,5
Altura do pequeno suporte após conectar a escavadeira de túnel m 2,5
Ângulo limite de posição de trabalho (lança articulada e lança telescópica). 105
Ângulo de posição limite de trabalho (viga telescópica e viga de suporte). 125
