Dispositivo de acionamento de desvio com controle de divisão pneumática para mina ZKC127Q dispositivo de ar para controle de divisão de ponte rolante de monotrilho

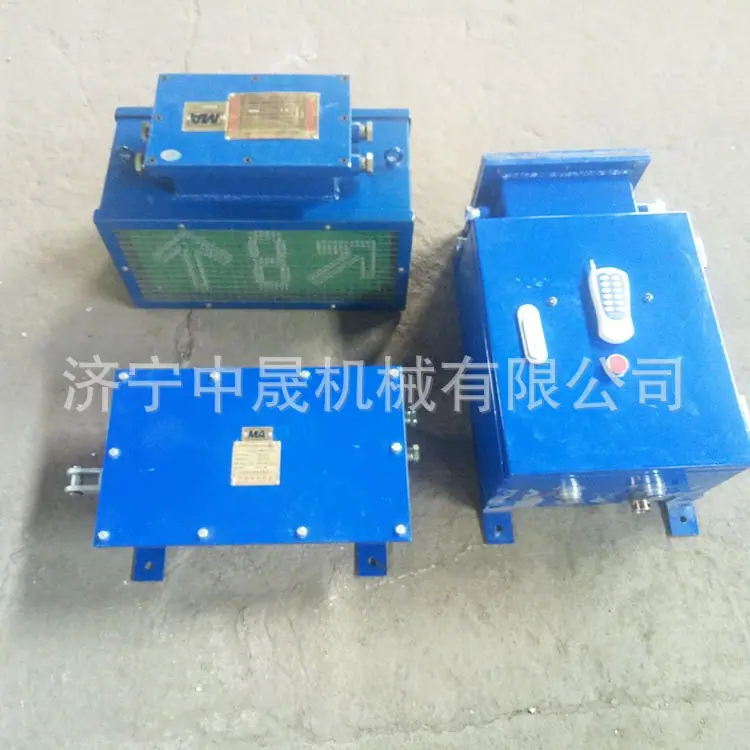

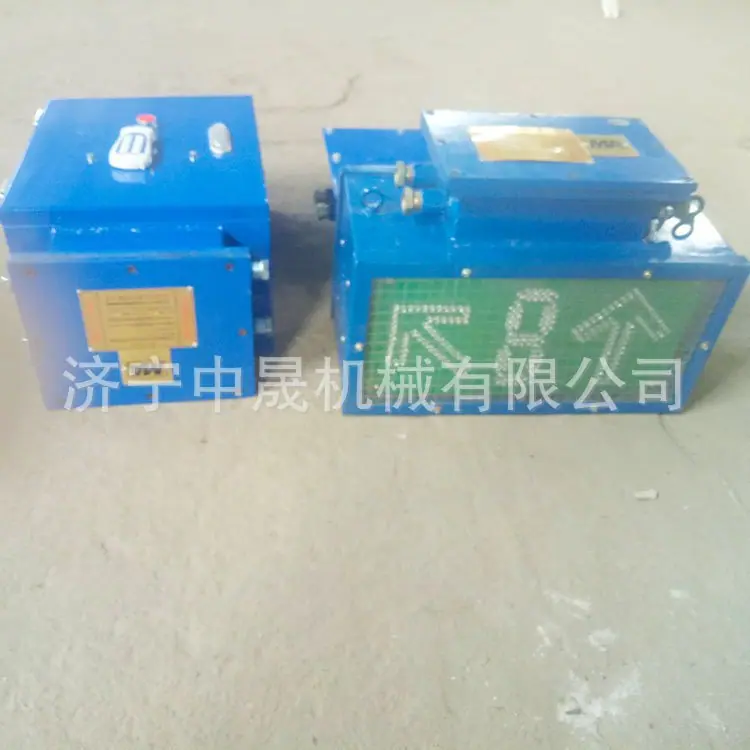

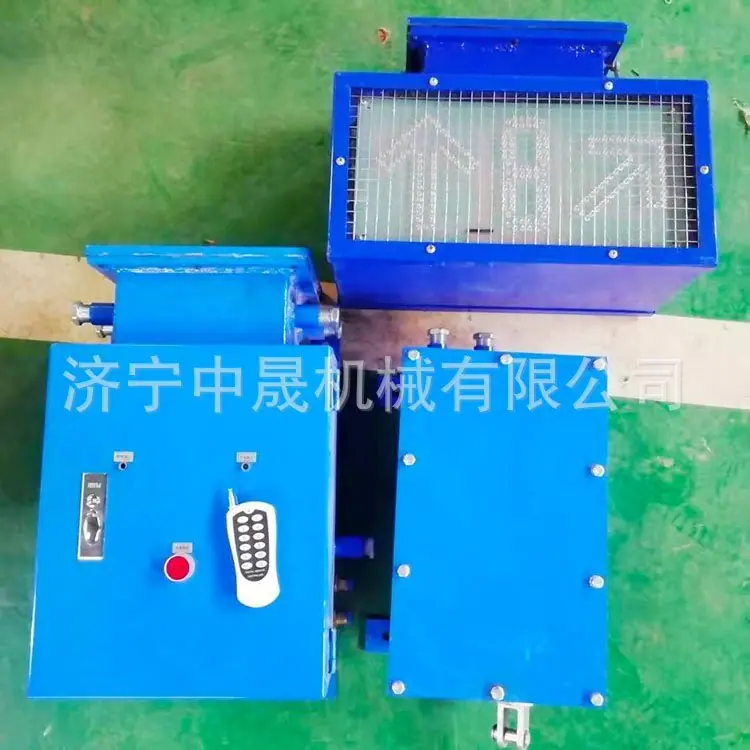

Introdução ao Dispositivo de Interruptor Pneumático de Controle Remoto ZKC127Q:

Transmissor remoto:

Ele utiliza um circuito de codificação digital, cujos endereços de codificação podem chegar a 320.000 grupos. O controle remoto só pode ser alcançado quando os códigos do transmissor e do receptor são absolutamente consistentes, permitindo que o mecanismo de execução de comandos aja. Portanto, possui forte desempenho anti-interferência.

Máquina principal de controle de recepção de sinal:

O receptor de sinal coopera com o transmissor de controle remoto para completar conjuntamente a transmissão e recepção de sinal e a ação do mecanismo de execução de comando. Esta parte é composta principalmente por amplificação de alta frequência e seleção de frequência, conversão de dupla frequência, discriminação e modelagem de frequência, saída de decodificação e outras partes, todas as quais usam circuitos de alta qualidade e alto desempenho e possuem uma estrutura modular, garantindo operação estável e confiável.

Atuador pneumático:

Adotando um método de haste de pressão pneumática, é pequeno em tamanho e tem um grande empuxo. Ele também possui dispositivos de proteção contra limites e sobrecarga. Quando a haste de pressão não atinge a posição definida, ou há objetos estranhos entre os pontos de trilho, ele pode cortar automaticamente a alimentação quando a carga é sobrecarregada, desempenhando um papel protetor e mantendo todo o sistema em um estado de funcionamento normal.

Dispositivo de Indicação de Posição de Galho:

Este dispositivo funciona em estreita colaboração com a máquina de chave, indicando o status da posição e o processo de operação das chaves. Quando as chaves de via não estão na posição correta para o trajeto reto ou curvo, a luz indicadora vermelha no meio das setas verdes acende, alertando o manobrista a verificar o motivo pelo qual as chaves não estão na posição, a fim de transmitir uma mensagem clara ao controlador, facilitando assim a operação do controlador.

2. Principais indicadores técnicos:

1、Fonte de alimentação: AC127V

2、Viagem: 140 mm (ajustável)

3、Força de reboque: 150KG

4、Pressão da fonte de ar: 0,4～0,8 MPa

5、Tempo de comutação:≤3S
