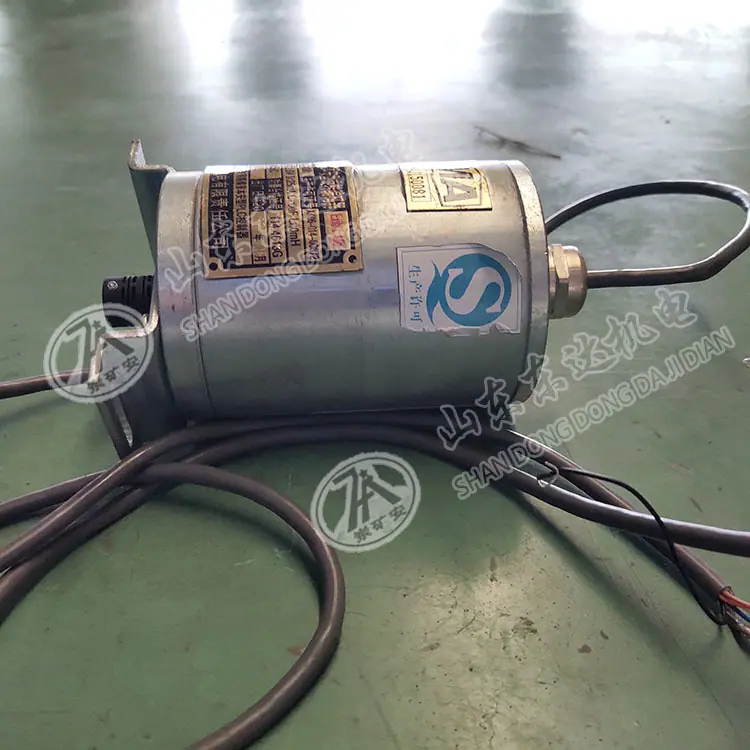

Bqh12(a) Encoder Intrínsecamente Seguro para Minas Señal de Adquisición para PLC Tipo Incremental Voltaje 12V Encoder de Mina

El codificador intrínsecamente seguro para minería BQH12 (en adelante, "codificador") se puede utilizar en minas de carbón con riesgo de explosión por metano y polvo de carbón. El codificador se instala en el eje de salida del cabrestante o del reductor, etc., para recopilar señales para el PLC. Cuando el cabrestante arranca, el codificador rotatorio, instalado en su parte giratoria, gira y detecta el pulso síncrono, que pasa a través de la interfaz de la caja de operación y el cable de comunicación hasta el controlador PLC para calcular la distancia. Esta distancia y el estado de funcionamiento del cabrestante se muestran en la pantalla de la consola.

El codificador tiene una salida de dos fases, A y B. Cuando gira hacia adelante, la fase A adelanta a la fase B; cuando gira hacia atrás, la fase B adelanta a la fase A. La diferencia de fase entre las dos señales de pulso es de 90 ± 4° y el ciclo de trabajo de la señal de pulso es ≥30 %.
El codificador es un codificador rotatorio incremental con dos fases AB. El disco de rejilla giratorio y el acoplador óptico generan una señal de pulso técnico que permite identificar la dirección. El codificador se conecta al host del dispositivo de control de protección del cabrestante, y el pulso de medición del codificador se transmite al controlador PLC del host para determinar la velocidad del cabrestante.

Voltaje de alimentación: DC12V
Corriente de trabajo: ≤25 mA
Resolución: 600 rpm/rev
Rango: (0～250)r/min
Señal de salida: señal de pulso bidireccional A y B, cables de fase A directa, cables de fase B inversa
Nivel alto ≥DC12V
Nivel bajo ≤DC0.5V
