Guilin Hongcheng Série HC Moinho Fino Raymond Grande Moinho Raymond de lama vermelha calcita carbonato de cálcio

O moinho pendular vertical HC é uma atualização técnica baseada no moinho tipo R. Os vários indicadores técnicos deste produto são significativamente melhorados em comparação com a máquina tipo R. É um novo tipo de produto de moinho que economiza energia. A finura do produto acabado pode ser ajustada arbitrariamente entre 22-180μm (80-600 mesh). Este produto é o produto atualizado e substituto do moinho tipo R. Entre eles, o grande moinho pendular vertical HC1700 é o grande moinho Raymond que a China desenvolveu com sucesso muito cedo. Sua produção é cerca de 2,5 vezes a 4 vezes maior do que equipamentos 5R semelhantes, melhorando efetivamente a produção unitária de uma única máquina e reduzindo o consumo de energia por unidade de produção, tornando-o uma escolha ideal para projetos de fabricação de pó em larga escala.

---

Tamanho final da partícula:22-180μm
Capacidade de produção:1-25/h
Este produto é adequado para moer diversos materiais não inflamáveis e não explosivos com dureza Mohs abaixo de 7 e teor de umidade dentro de 6%, como calcário, calcita, carvão ativado, talco, dolomita, dióxido de titânio, pedra de quartzo, bauxita, mármore, feldspato, barita, fluorita, gesso, ilmenita, rocha fosfática, argila, grafite, argila, caulim, diabásio, rejeito de carvão, wollastonita, cal, areia de zircão, bentonita, minério de manganês, etc.

Vantagens do produto

(Nova Tecnologia) Dispositivo de Rolo Moedor com Balanço Vertical e Estrutura em Flor de Ameixeira, com estrutura avançada e razoável. A vibração da máquina é muito pequena, o ruído é baixo, a operação mecânica é estável e o desempenho é confiável. Através da aplicação real no mercado, alcançou benefícios sociais e econômicos. O rendimento de material por unidade de tempo de moagem é maior e a eficiência é mais alta. Sob a condição da mesma potência total do moinho tipo R, a saída é aumentada em mais de 40% ano a ano e o custo de consumo de energia unitário é economizado em mais de 30%, tornando-o um produto de moinho verdadeiramente economizador de energia. A saída de ar residual do moinho é equipada com um coletor de pó por pulso, cuja eficiência de coleta de pó atinge 99,9%. Todas as partes de pressão positiva da máquina principal são seladas, alcançando basicamente uma oficina de processamento sem poeira. Uma estrutura de vedação completamente nova é adotada, e o dispositivo de rolo moedor pode ser lubrificado uma vez a cada 300-500 horas. Além disso, a substituição do anel de moagem não requer a desmontagem do dispositivo de rolo moedor, tornando a manutenção mais conveniente.

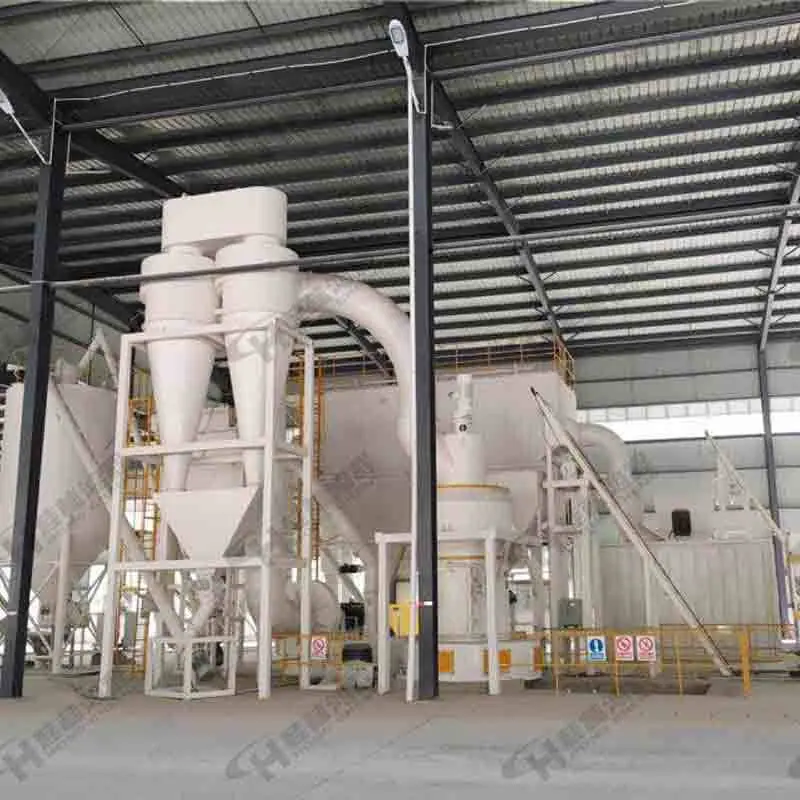

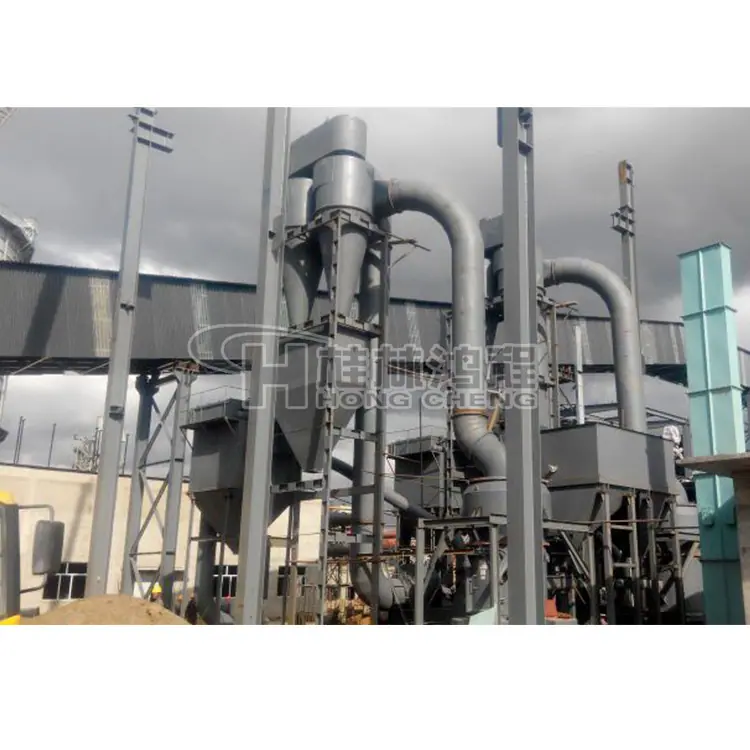

O moinho de pêndulo HC é composto principalmente pela máquina principal, alimentador, classificador, soprador, dispositivo de tubulação, silo de armazenamento, sistema de controle elétrico, sistema de coleta, etc.

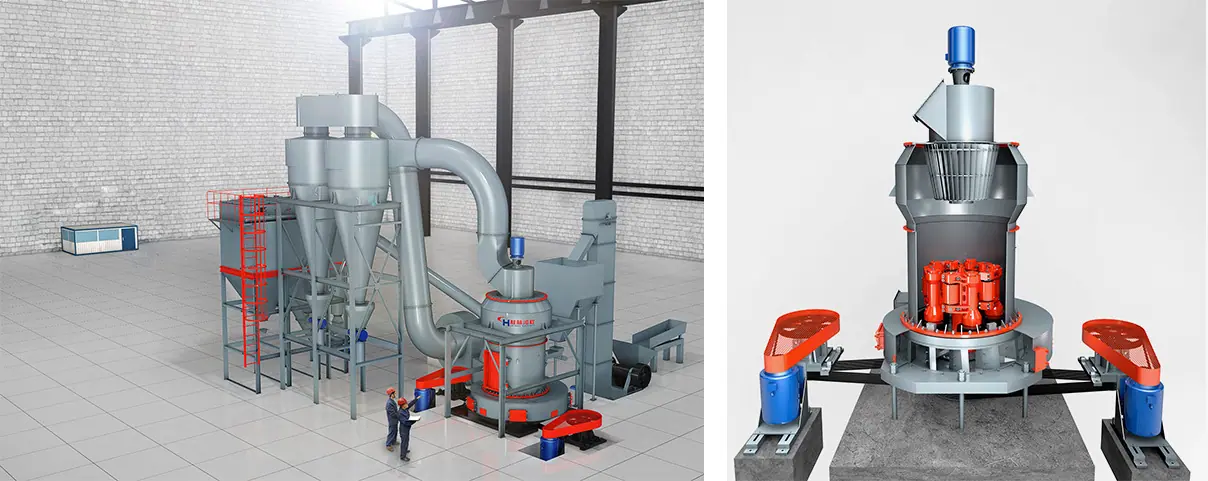

A unidade principal do moinho de pêndulo HC é composta principalmente por uma base, suporte do eixo central, anel de moagem, conjunto aranha, conjunto de rolos de moagem, eixo central, estrutura do raspador, conjunto do assento do raspador, coifa e outras estruturas. As peças de trabalho para laminação e moagem, o anel de moagem e os rolos de moagem, são feitos de materiais resistentes ao desgaste por fundição, e suas superfícies de contato com o material são tratadas para resistência ao desgaste. O dispositivo de potência do sistema pode usar um acionamento com redutor ou um dispositivo de acionamento duplo. O classificador adota um classificador de turbina forçada, e o sistema de transporte e alimentação pode ser selecionado de acordo com diferentes materiais. O sistema de coleta pode ser um sistema de coleta em circuito fechado com ciclones duplos mais um coletor de pó a pulso ou um sistema de circuito aberto com coleta total a pulso. O sistema de controle pode selecionar os modos de controle totalmente automático e controle remoto de acordo com as necessidades do cliente.

princípio de trabalho:
O material é triturado por um britador de mandíbulas até um tamanho de partícula que atende às especificações, elevado a um silo de armazenamento por um elevador de canecas e, em seguida, alimentado quantitativamente na câmara principal da máquina por um alimentador para moagem. O dispositivo de rolos de moagem na câmara principal, apoiado em uma estrutura de aranha, gira em torno do eixo central. Sob a ação da força centrífuga, os rolos de moagem se movem horizontalmente para fora, pressionando assim o anel de moagem. As pás rotativas levantam o material e o lançam entre os rolos de moagem e o anel de moagem, onde ele sofre trituração e moagem devido à ação de rolamento dos rolos de moagem. O pó moído é soprado pelo fluxo de ar do ventilador para o classificador acima da máquina principal para classificação. Aqueles com finura excessiva caem de volta na máquina principal para remoinagem, enquanto aqueles com a finura necessária são transportados pelo fluxo de ar para o coletor ciclônico. Após a coleta, são descarregados através do tubo de saída de pó como produtos acabados (o tamanho de partícula do produto pode ser de até 0,008 mm). O fluxo de ar purificado flui através do duto na parte superior do ciclone para o ventilador. O caminho do fluxo de ar é cíclico. Exceto pela seção do ventilador para a câmara de moagem, o fluxo de ar nos dutos restantes flui sob pressão negativa, resultando em boas condições de higiene interna. Devido à umidade contida no material evaporar para o estado gasoso durante a moagem, o gás que entra no duto de ar nas juntas flangeadas e na porta de alimentação aumenta o fluxo de ar no caminho circulante. Esse aumento de fluxo de ar é direcionado através do tubo de excesso entre o ventilador e a máquina principal para um coletor simples, e o pó transportado no fluxo de ar é coletado e descarregado através do silo de coleta de pó.

modelo	Número de rolos de moagem	diâmetro do anel de moagem (milímetros)	Alimentar Tamanho da partícula (milímetros)	Grânulos acabados (milímetros)	Colheita (º)	Poder total (kw)
HC1000	3	1000	≤25	0.022-0.18	1-6,5	85-101
HC1300	4	1300	≤30	0.038-0.18	2-12	165-180
HC1500	4	1500	≤30	0.038-0.18	3-15	242
HC1700T	5	1700	≤30	0.038-0.18	5-20	264-314
HC1700	5	1700	≤30	0.038-0.18	6-25	342-362

Nota: 1. Os modelos acima podem escolher a estrutura de balanço vertical Hongcheng, ou podem escolher a estrutura de balanço suspensa de acordo com as características e finura dos materiais processados. 2. O acima toma o processamento de calcário como exemplo. Devido a diferentes materiais e produção em diferentes regiões, os dados acima são apenas para referência.
