Régua de medição para engenharia ferroviária, paquímetro L para medição de trilhos, plataforma de liga de alumínio, medidor de altura, régua de medição

Visão geral

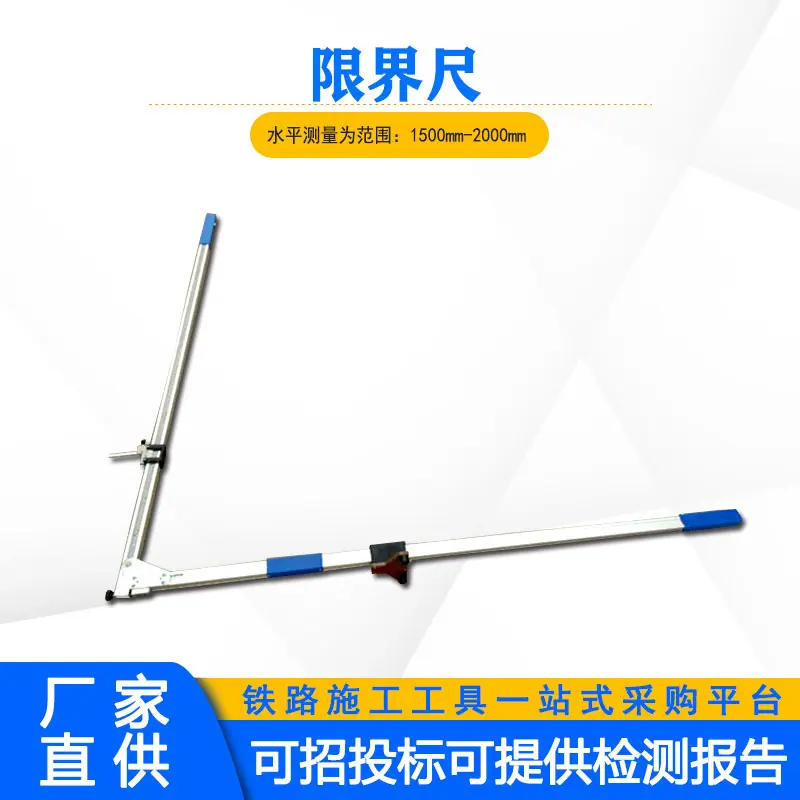

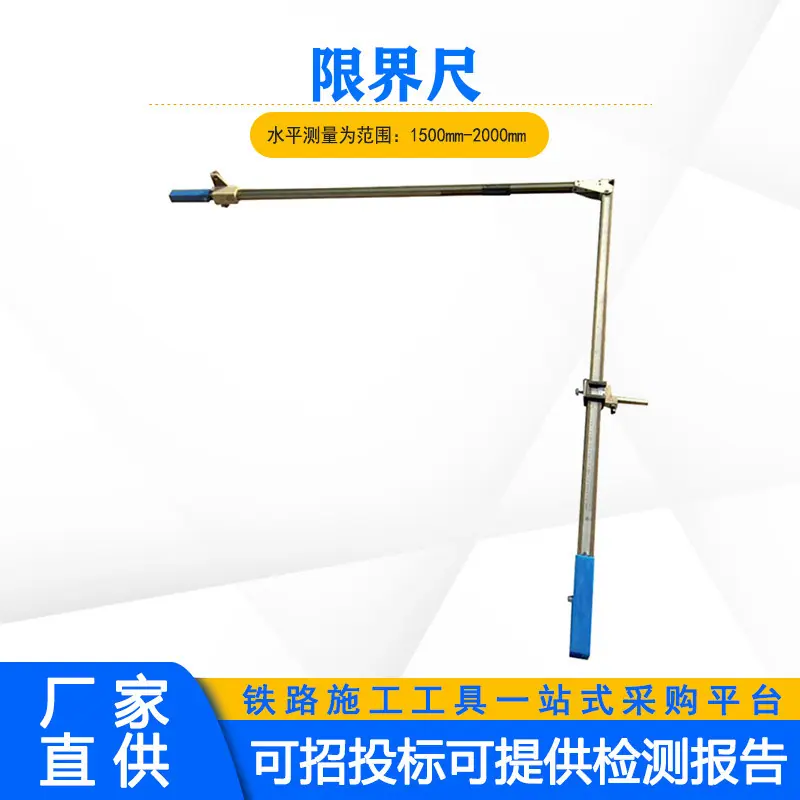

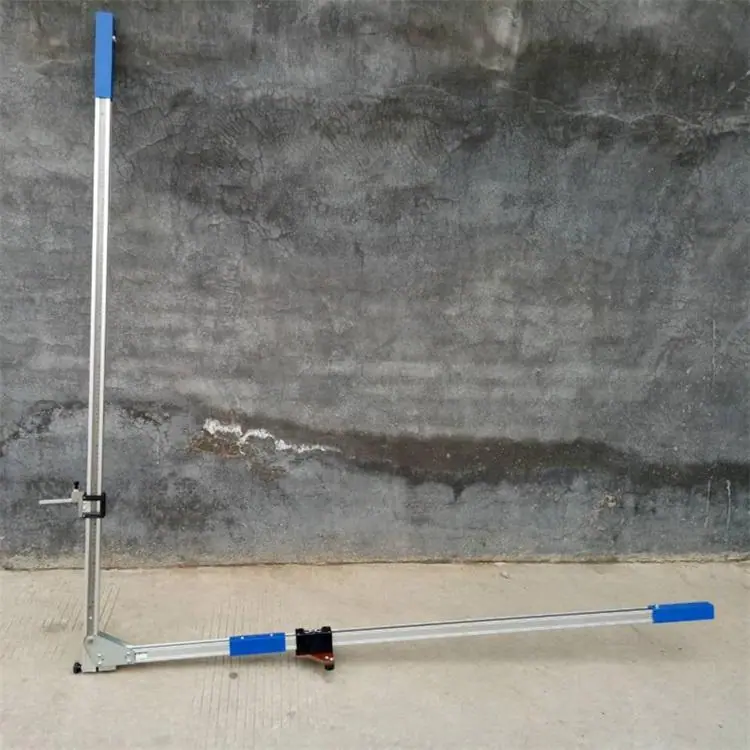

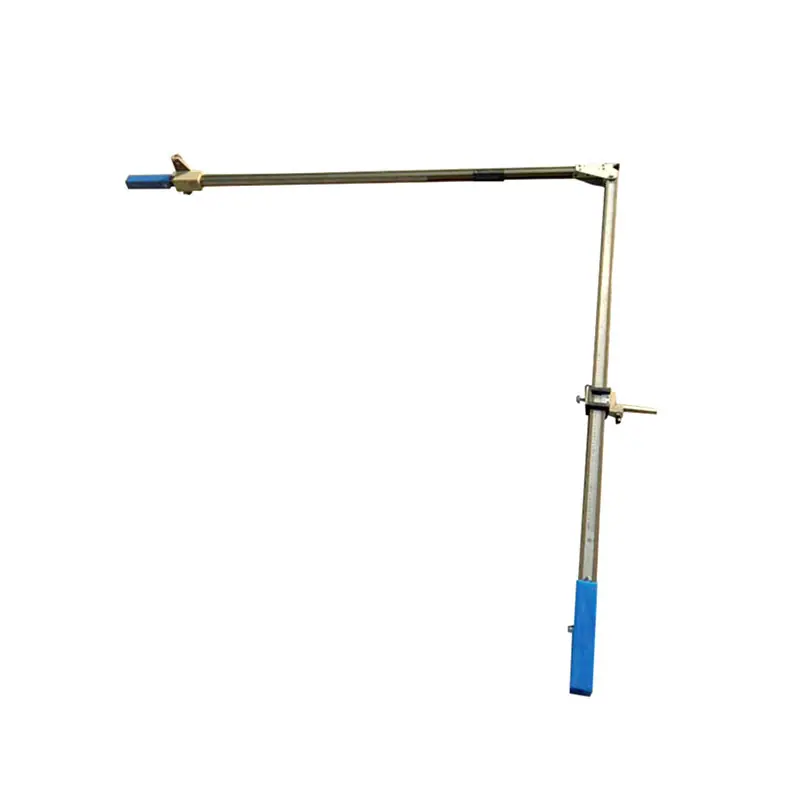

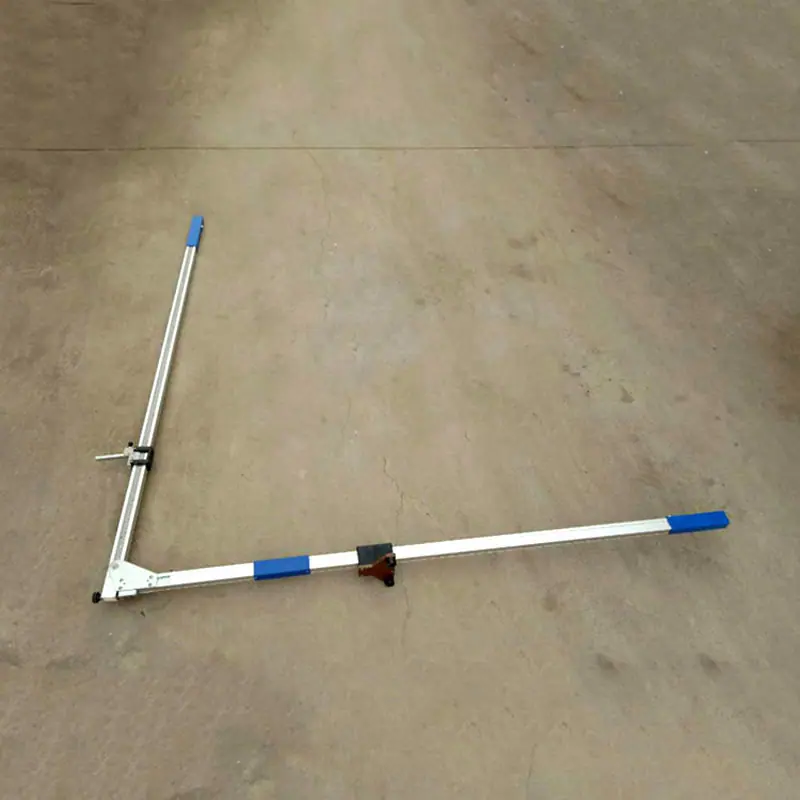

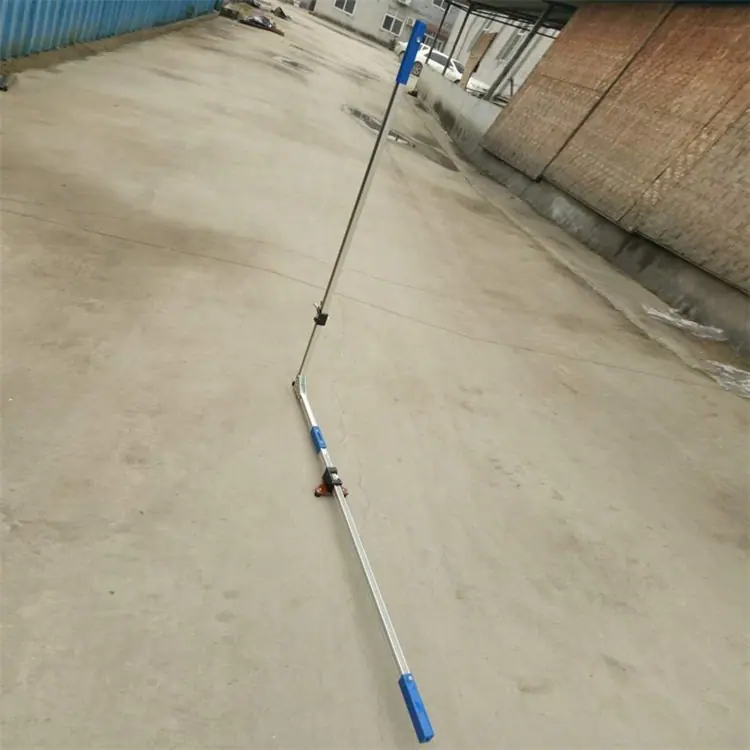

A régua de medição da plataforma é uma ferramenta de medição especial usada para medir a distância entre o centro dos trilhos ferroviários e a lateral da plataforma e a altura entre a superfície superior do trilho e o plano da plataforma.

Parâmetros técnicos e descrição

As medidas horizontais são de alcance (distância entre o centro do trilho e a superfície plana da plataforma):1500mm-----2000mm

Precisão:±1 mm

Faixa de medição de altura (distância do topo do trilho até a superfície plana da plataforma):

200mm------1300mm

Precisão:±1 mm

Instruções:

1, abra a régua vertical (14) Coloque a régua vertical na vertical e aperte o parafuso de fixação (12）。

2, coloque a placa de isolamento (32) é colocada no topo do trilho. As duas sondas são encaixadas firmemente no lado interno do trilho.

3, abra a haste de suporte da régua vertical (1) faz o ímã (4) e o parafuso de ajuste (2) é atraído.

4, afrouxe o parafuso de fixação da estrutura de natação (15), puxe a régua horizontal para fazer o assento de apoio da plataforma (7) com seu lado esquerdo nivelado com a borda da plataforma.

5, faça a haste de suporte da plataforma (1) se encaixa na superfície da plataforma, deslize a estrutura da régua vertical até que a bolha horizontal esteja centralizada. Aperte o parafuso de fixação da estrutura (15）。

6,lupa(28) O valor da escala alinhado com a linha da escala vermelha é a leitura da distância do centro do medidor de trilho até a borda da plataforma; o vernier da régua vertical'0'O valor da escala alinhada é a leitura da distância do topo do trilho até o plano na plataforma.

7Após a conclusão da medição, a haste de suporte da plataforma (1) dobrado no assento da haste de suporte (7), afrouxe o parafuso de fixação (12) Régua vertical dobrável e ímã (35) é atraído.

Precauções:

1, tente evitar colisão de força externa durante o uso.

2, manuseie com cuidado e não jogue fora.

3、Antes do uso, deve ser inspecionado e certificado por um órgão de inspeção qualificado, e inspeções periódicas devem ser realizadas durante o uso.
