Placa de Proteção de Bateria para Ferramentas Elétricas Adequada para Makita 18Vbl1830 com Placa Grande Balanceada 1865021700

Especificações Técnicas da Placa Grande Makita

Aviso Legal: A placa de circuito será atualizada irregularmente, incluindo algumas arquiteturas, textos, componentes de circuito, etc. na placa, mas o uso é totalmente compatível. Se você se importar, por favor, não compre!!!

1. Visão Geral

Esta folha de especificações é aplicável a uma placa de proteção (BMS) para pacote de baterias de íon-lítio/polímero de lítio de 5 cordas (5S). Esta placa de proteção possui funções como balanceamento de tensão da bateria, proteção contra carga/descarga e monitoramento de status, garantindo a operação segura, confiável e de longa duração do pacote de baterias.

2. Especificações das Células

Tipo de Bateria: Íon de Lítio / Polímero de Lítio

Número de conexões em série: 5 séries (5S)

Tensão Nominal: 18,5V (Baseado em 3,7V/célula)

Faixa de tensão de operação: 13,5V ~ 21,0V

3. Parâmetros Elétricos

Tensão de carregamento: 21,0V ± 0,05V (4,2V/célula)

Tensão de Corte de Descarga: 15,0 V ± 0,05 V (3,0 V/célula, ajustável)

Corrente máxima de carregamento contínuo: [12A]

Corrente máxima de descarga contínua: [60A]

Corrente de trabalho estática: < 50μA

Corrente no modo de suspensão: < 20μA

4. Parâmetros da Função de Proteção

Proteção contra Sobrecarga: Tensão de Detecção: 4,2V; Tensão de Recuperação: 4,0V (Célula Única)

Proteção contra descarga excessiva: Tensão de detecção: 2,7V; Tensão de recuperação: 3,0V (célula única)

Proteção contra Sobrecarga (Descarga): 60A Proteção contra Curto-Circuito: Suportada, Atraso de Proteção < 500μs, Requer Desconexão da Carga para Recuperação

Proteção de temperatura: Alta temperatura 85°C, baixa temperatura -20°C,

Proteção contra alta/baixa temperatura de carregamento (via NTC externo)

Proteção contra alta/baixa temperatura de descarga (via NTC externo)

Função de balanceamento: Suporta balanceamento passivo, corrente de balanceamento: < 100mA, tensão de ativação (4,15V)

5. Interfaces e Comunicação

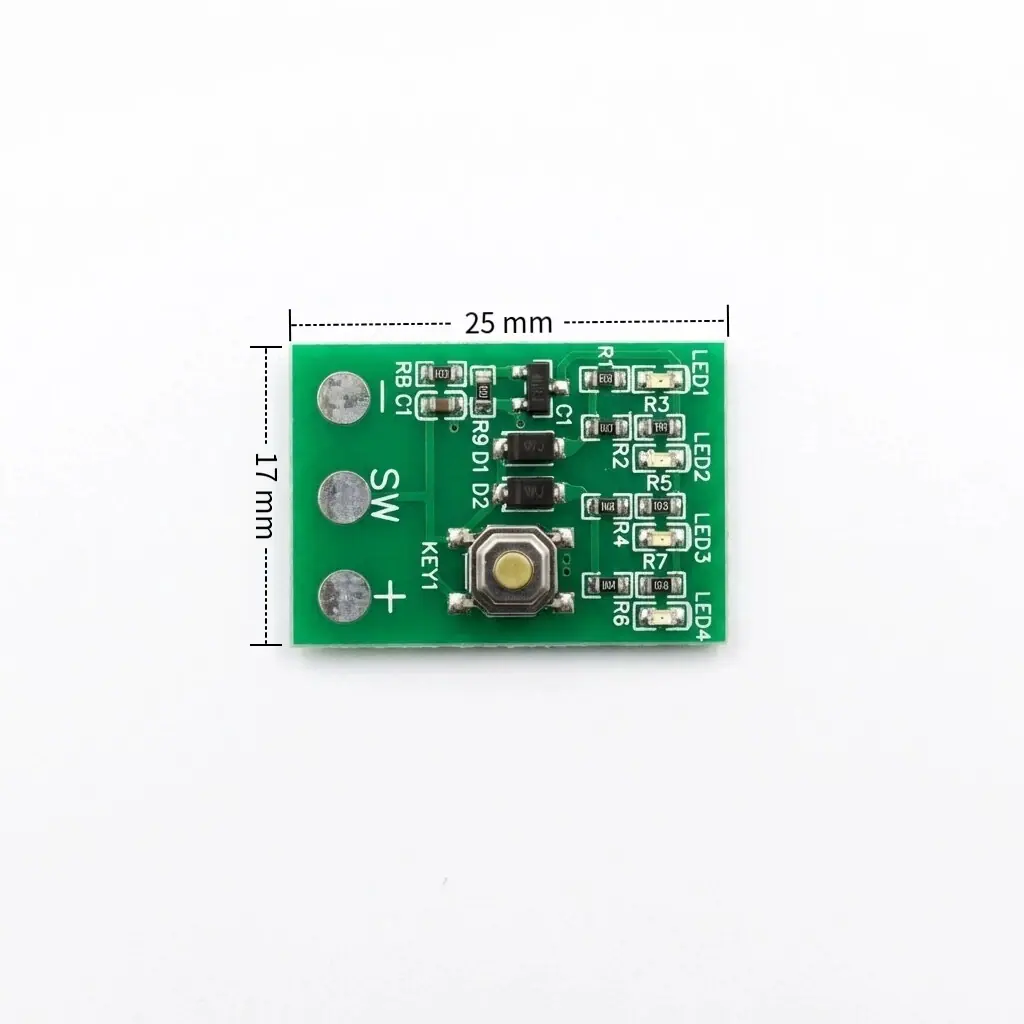

Portas Principais: B+ (Positivo Total da Bateria), B- (Negativo Total da Bateria), P+ (Positivo de Descarga), P- (Negativo de Descarga), C+ (Positivo de Carga), B1~B5 (Pontos de Amostragem de Tensão das Células) Interface de Comunicação: Lê tensão, corrente, temperatura, status, alarmes, etc. Display da Bateria: 4 luzes indicadoras LED, exibem status de funcionamento, falha e da bateria.

6. Especificações Mecânicas

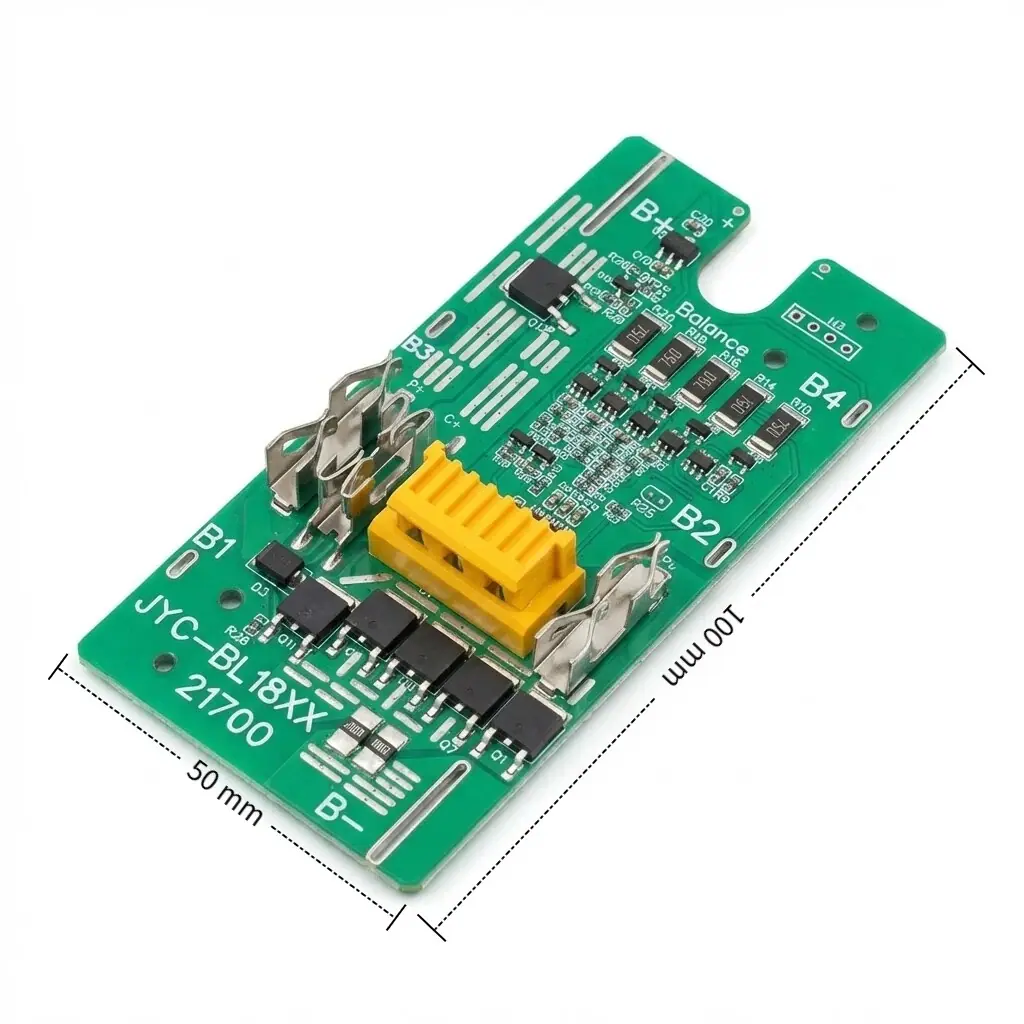

Dimensões: 1. Comprimento da placa grande [100]mm × largura [50]mm × altura [20]mm

Peso: aprox. [22,5] g

2. Placa intermediária sem modelo de fioComprimento [75]mm × Largura [45]mm × Altura [20]mm

Peso: aprox. [18] g

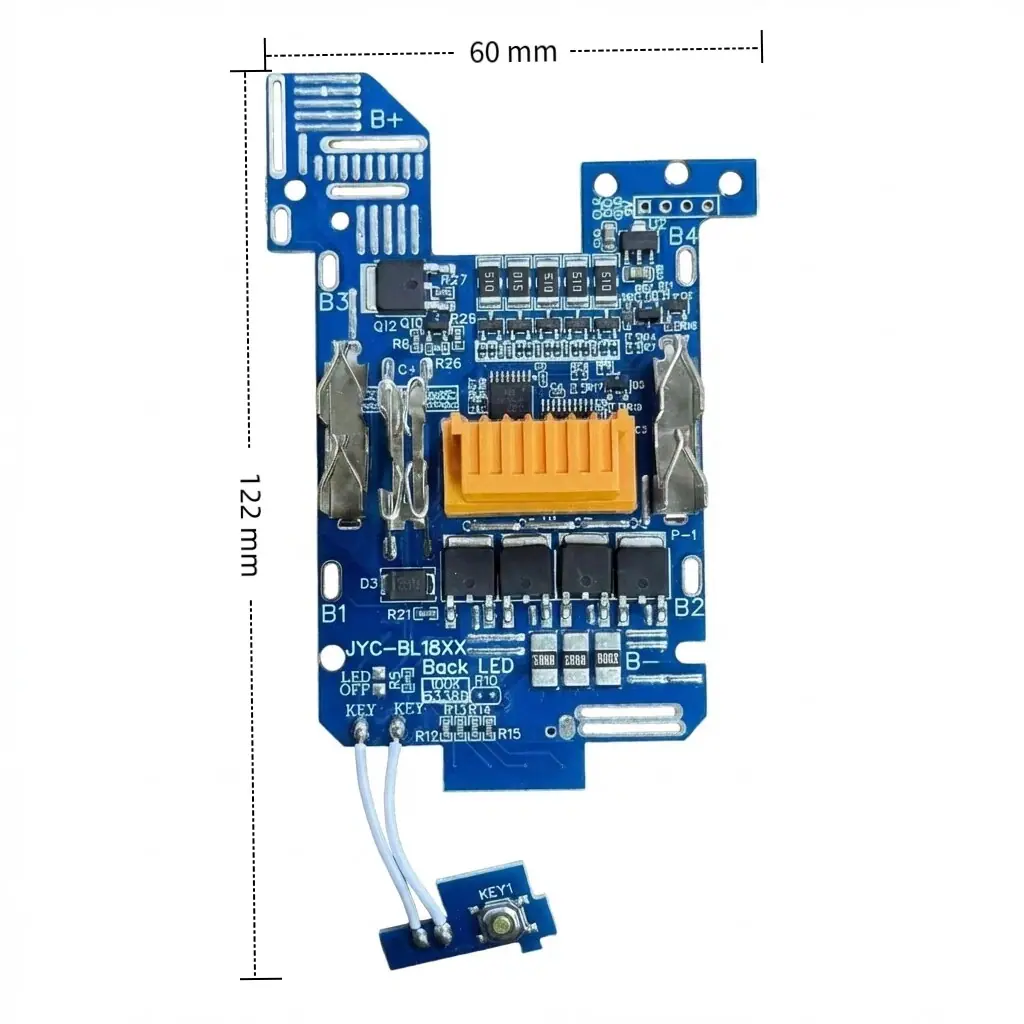

3. Prato médio com fenda para fioComprimento[122]mm × Largura[60]mm × Altura[20]mm

Peso: Aproximadamente [19,5] g

Temperatura de operação: -20℃ ~ +85℃ Temperatura de armazenamento: -40℃ ~ +85℃

Mostrado abaixo:

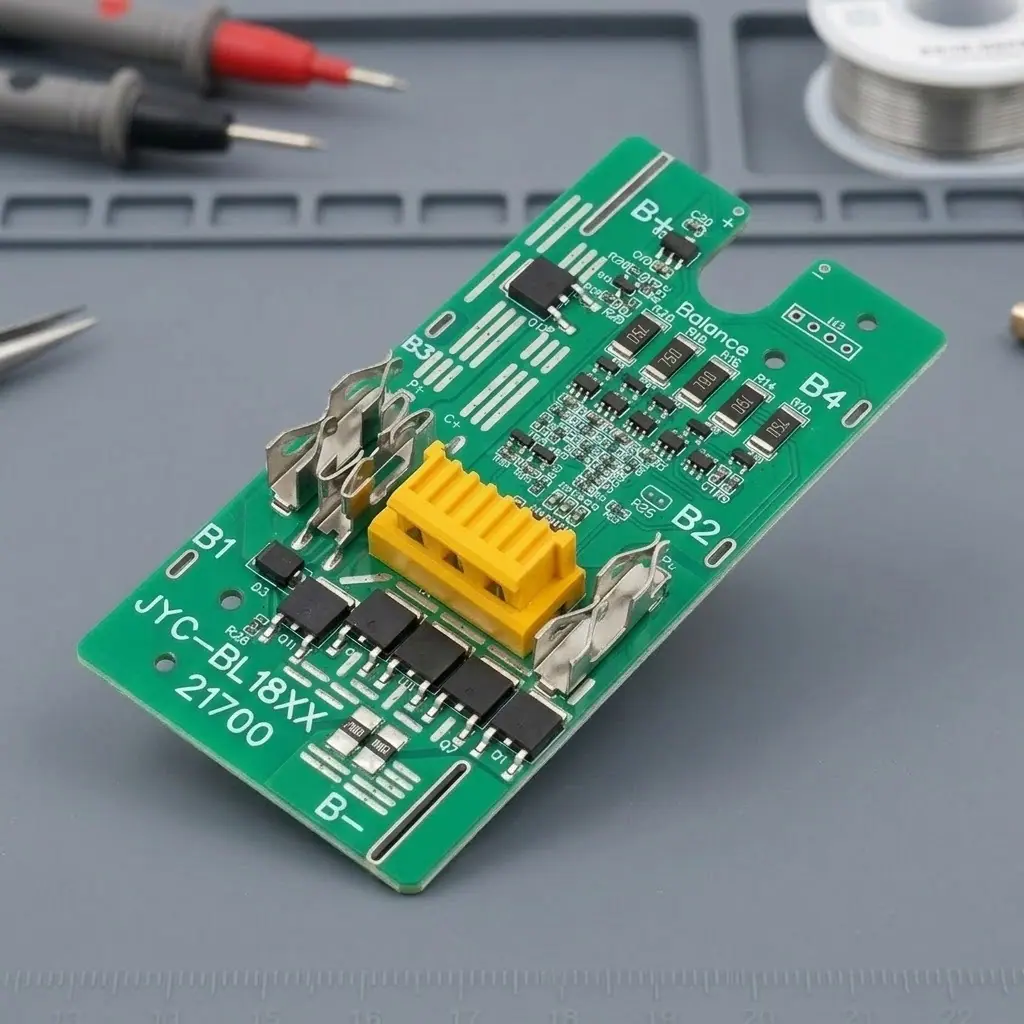

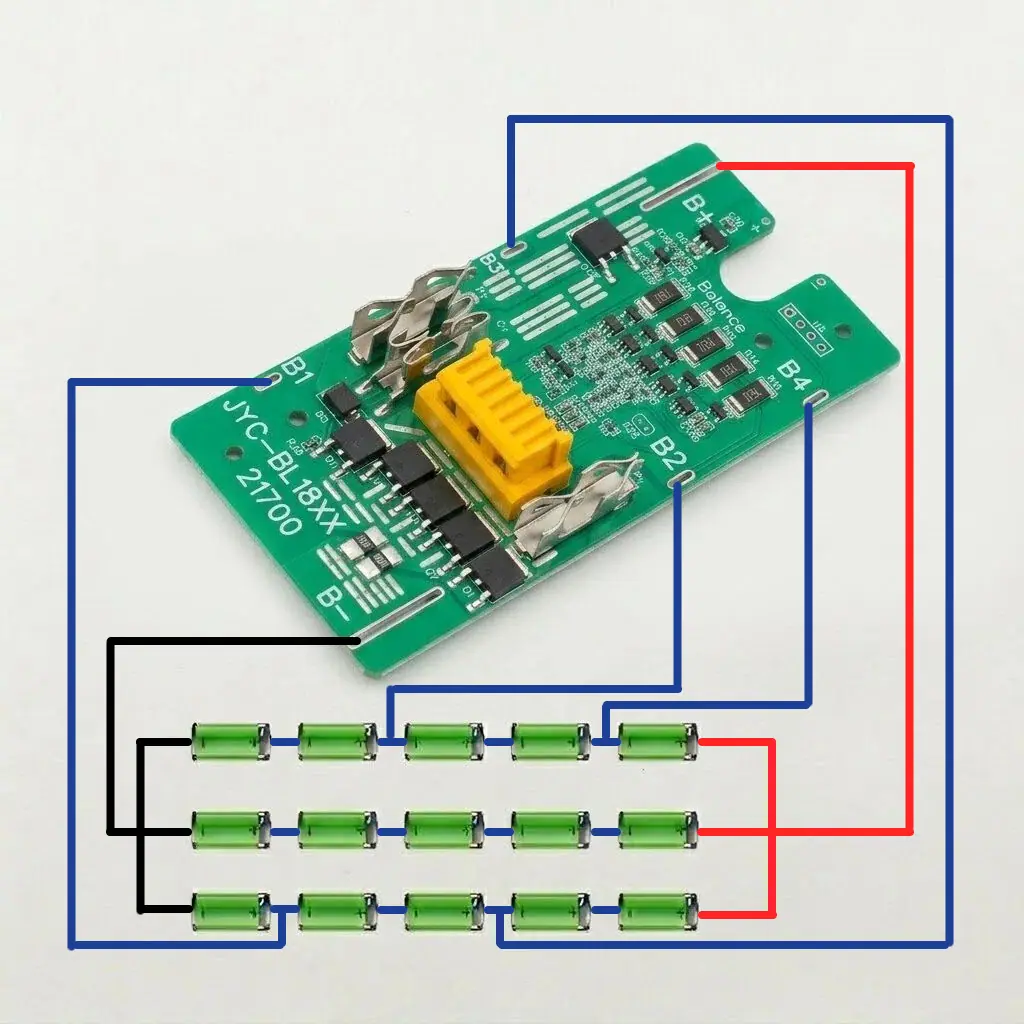

1. Fita de balanceamento de placa grande 21700 Makita

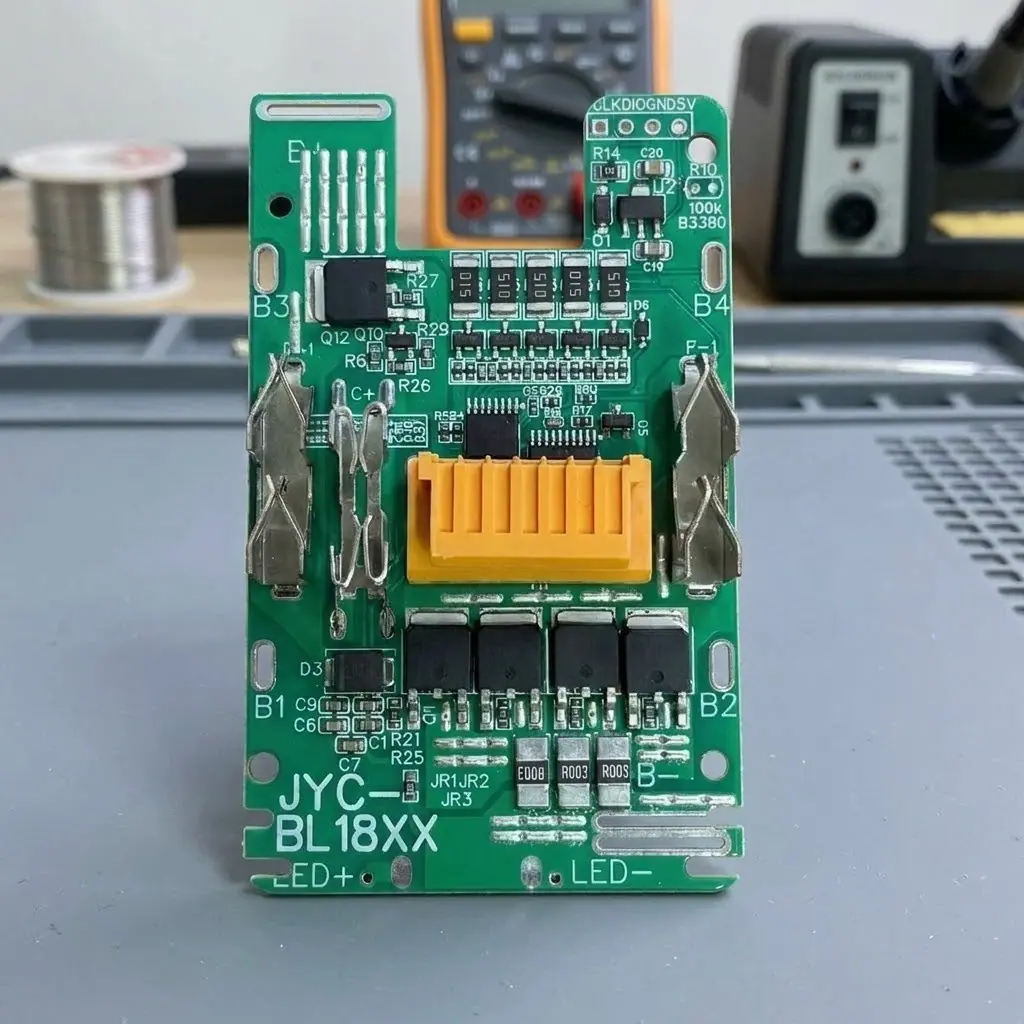

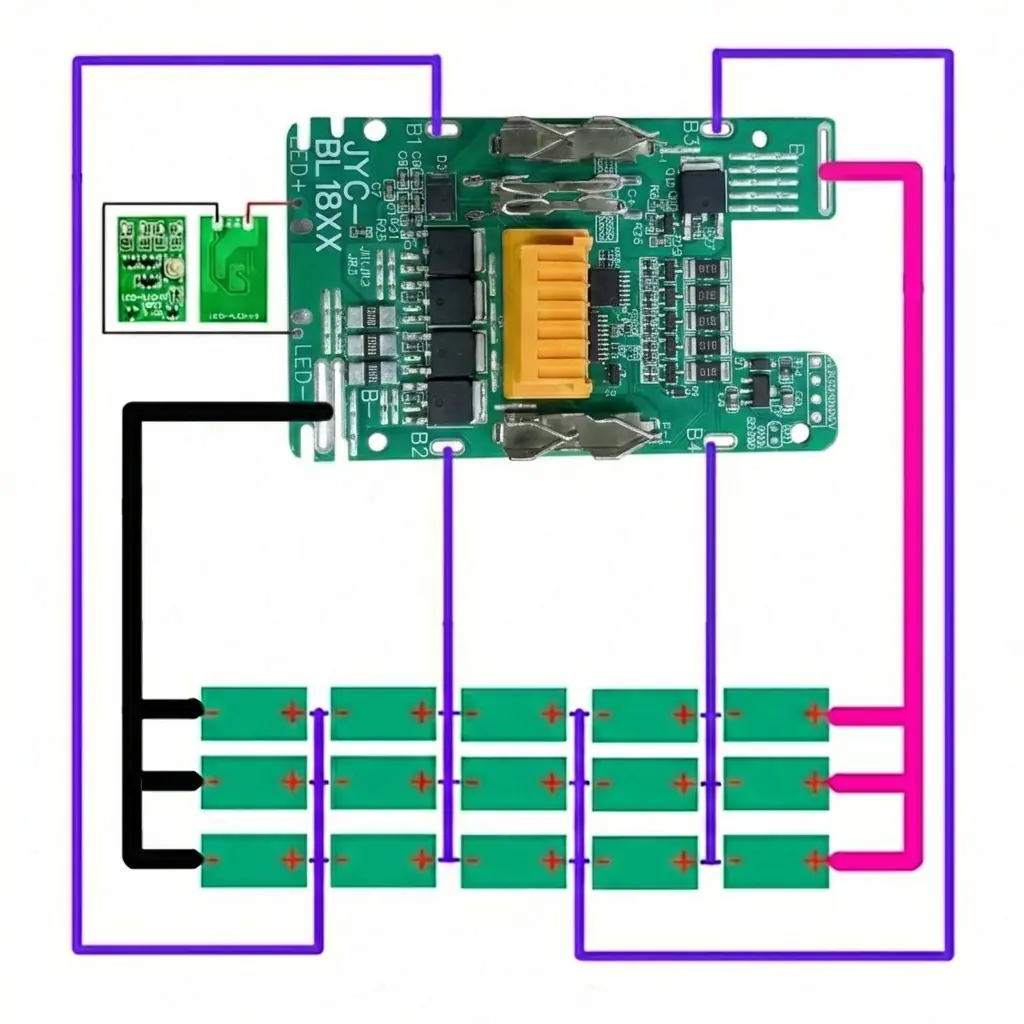

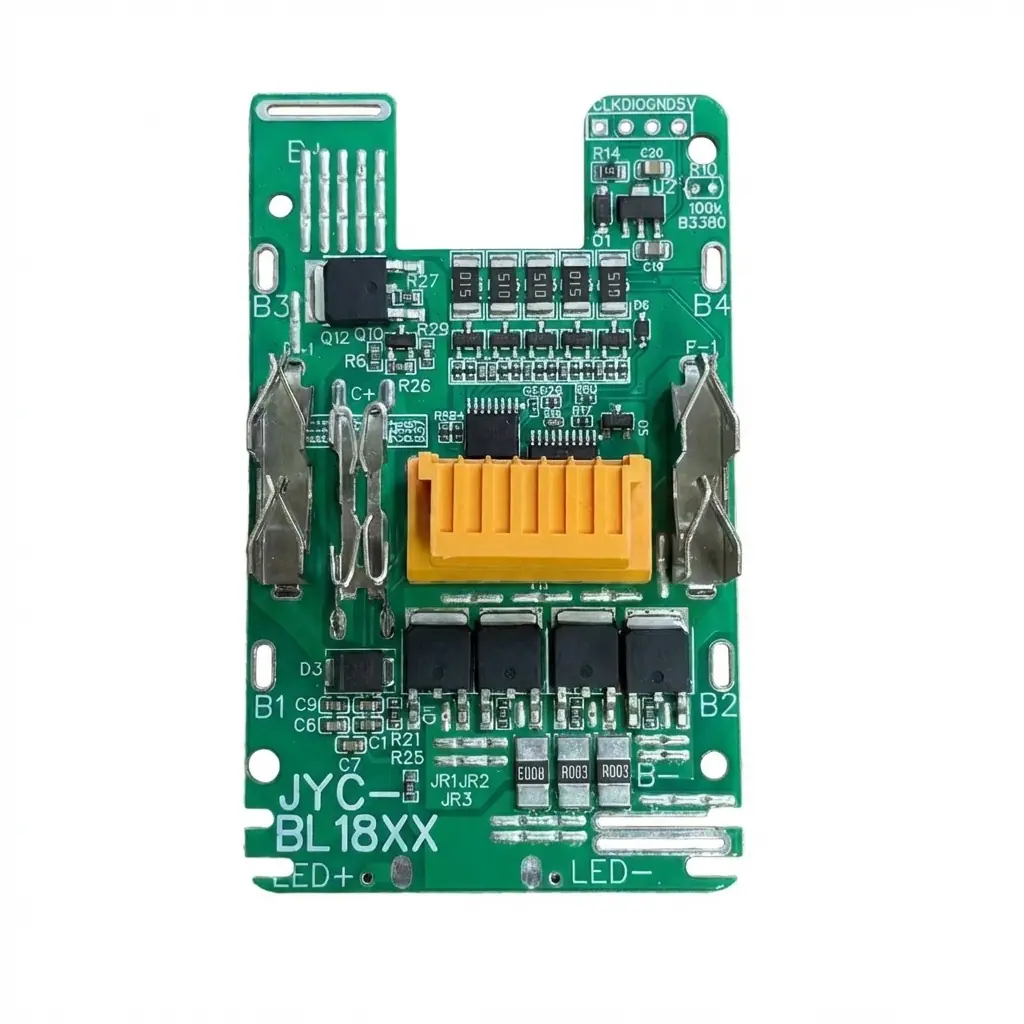

2. Placa Grande Makita (Verde)com equilíbrio

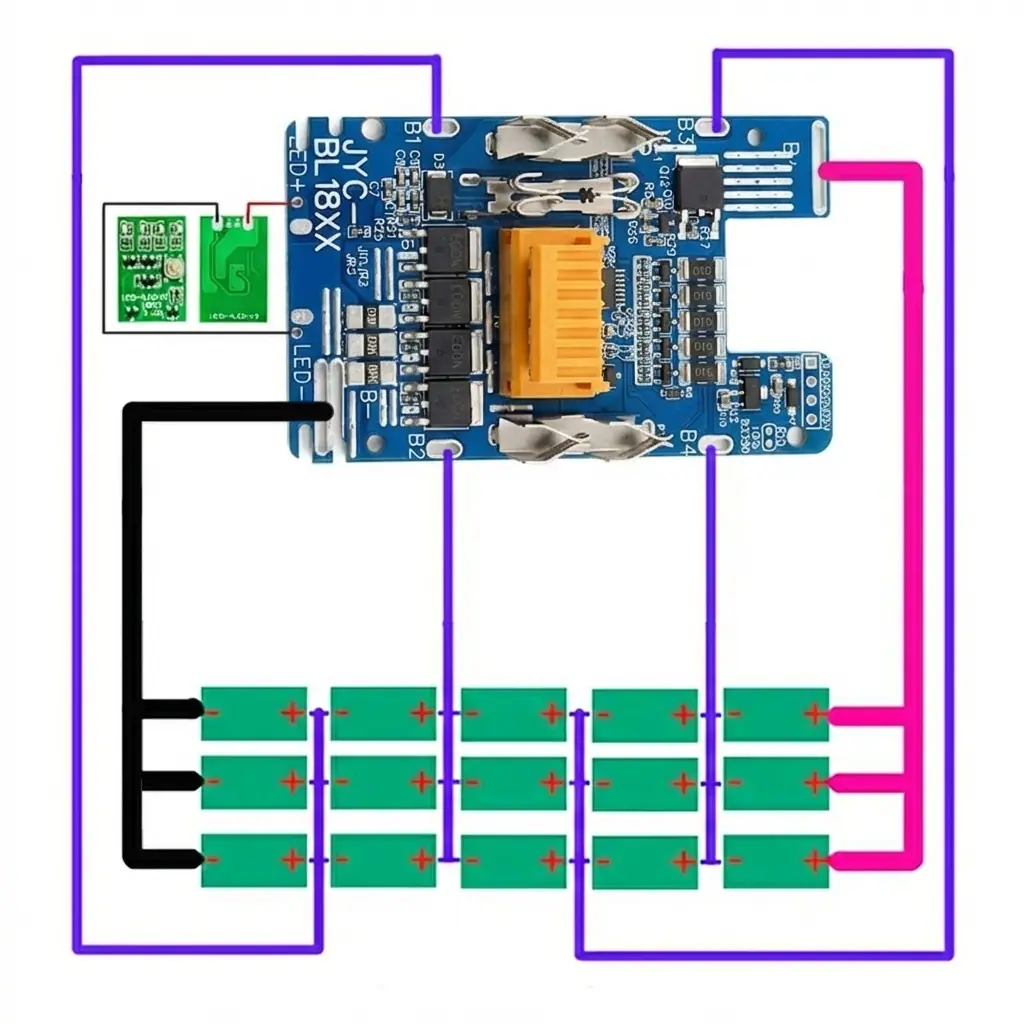

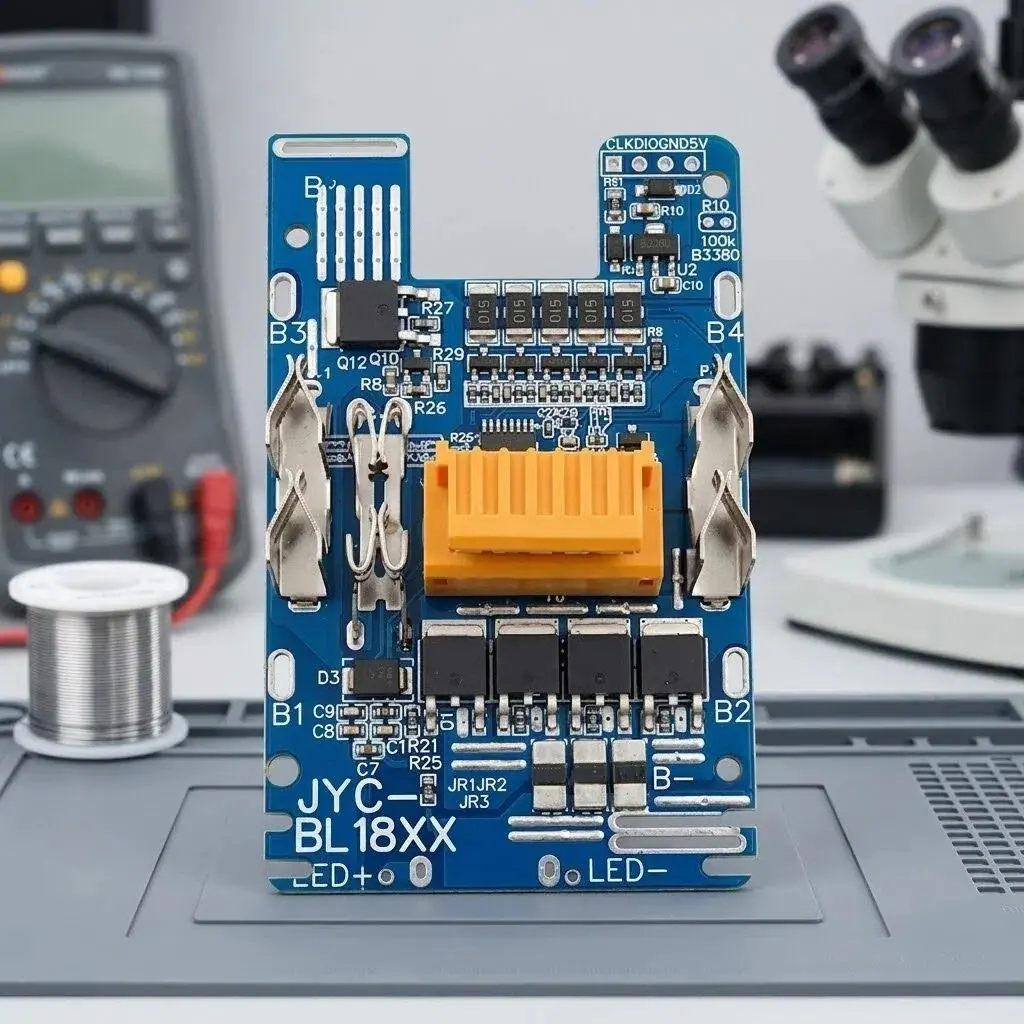

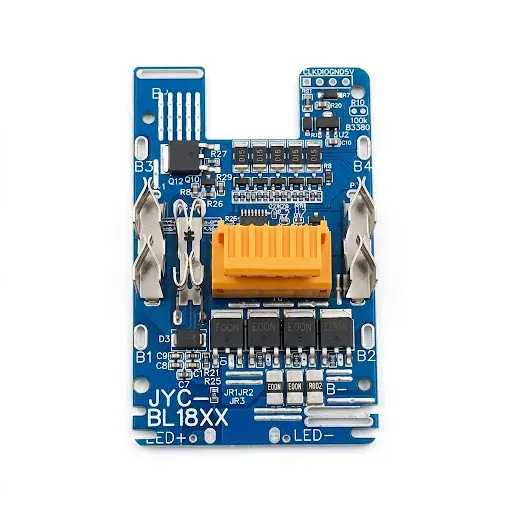

3. Placa Grande Makita (Azul)com equilíbrio

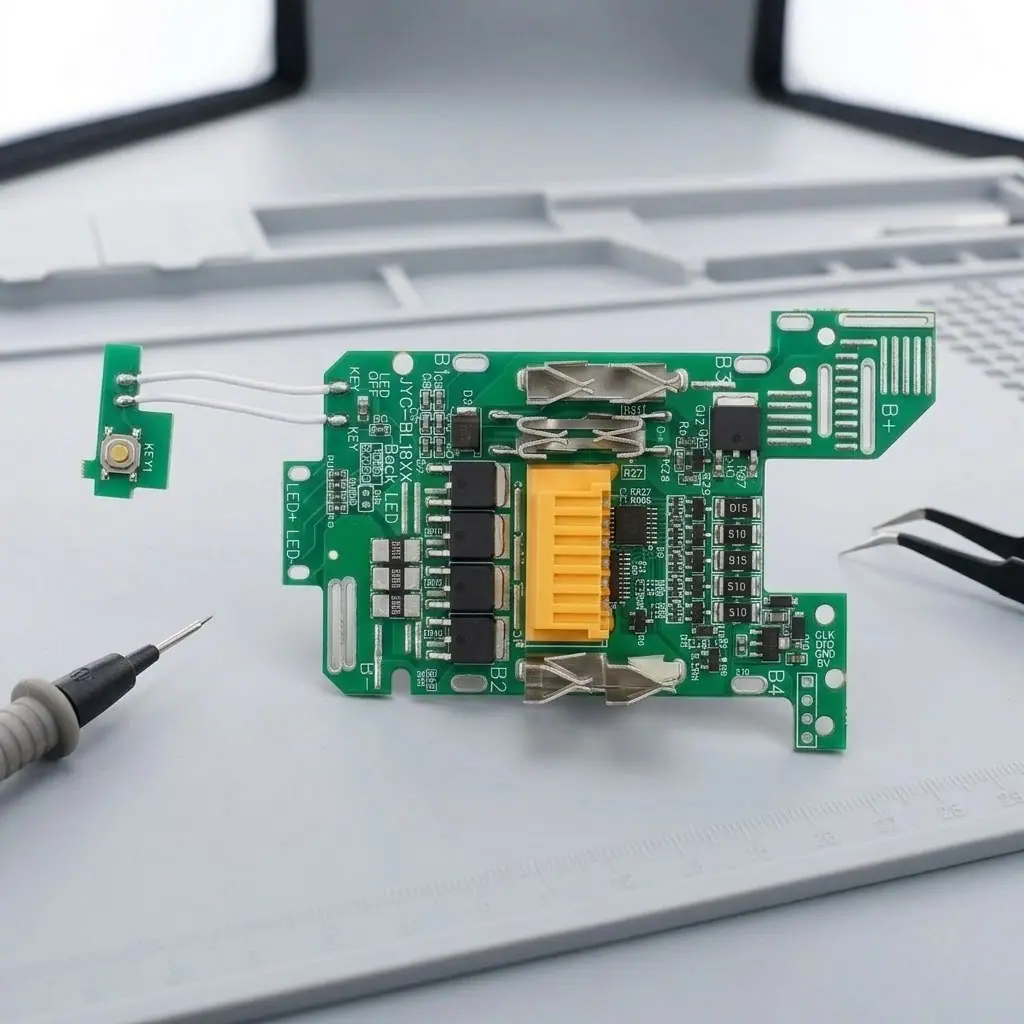

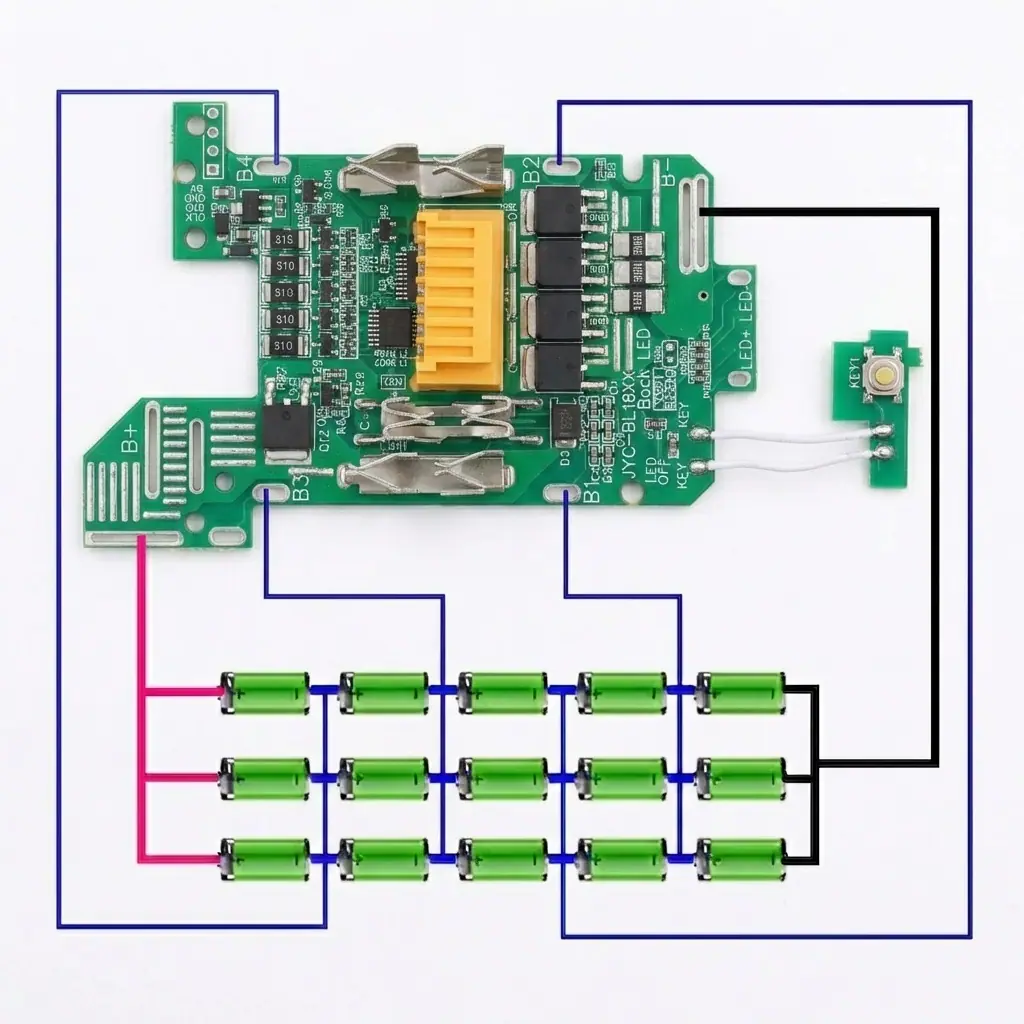

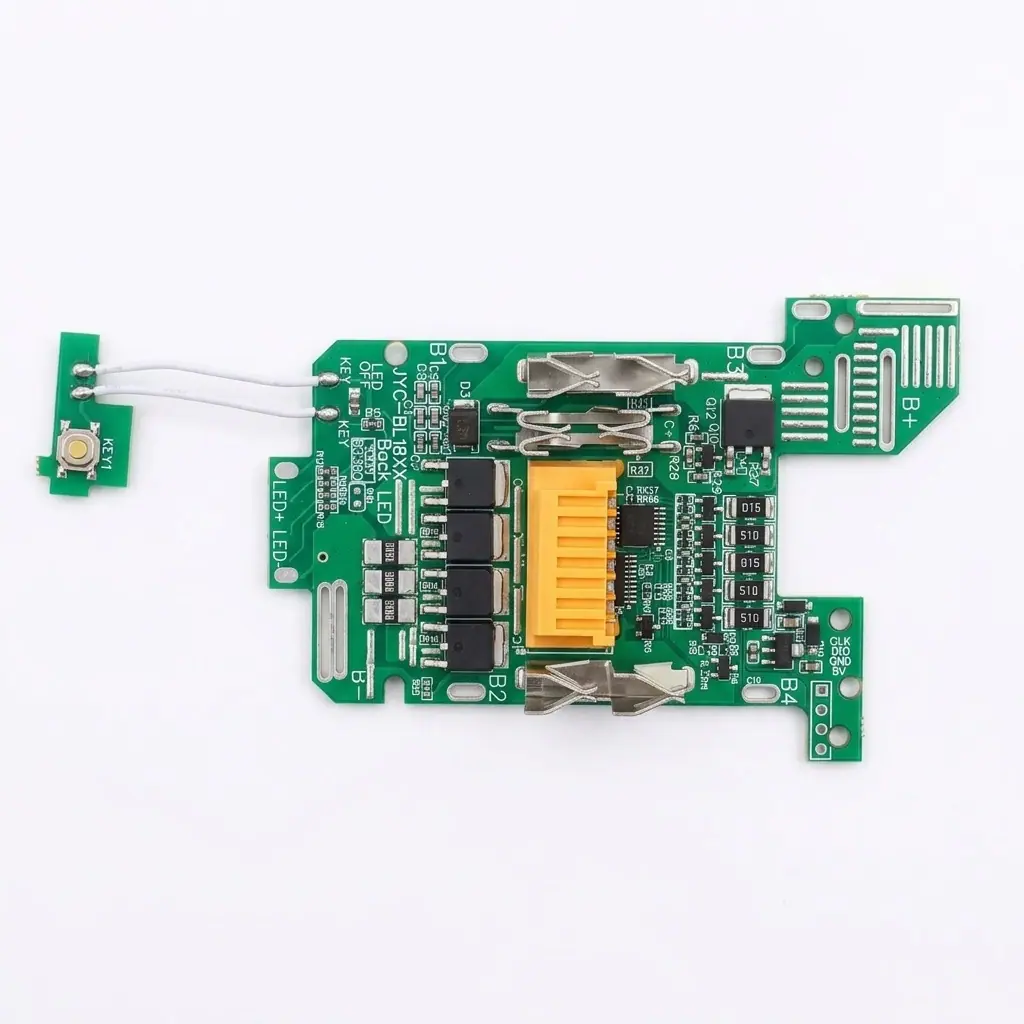

4.Placa Grande Makita - Com Fio (Verde)com equilíbrio

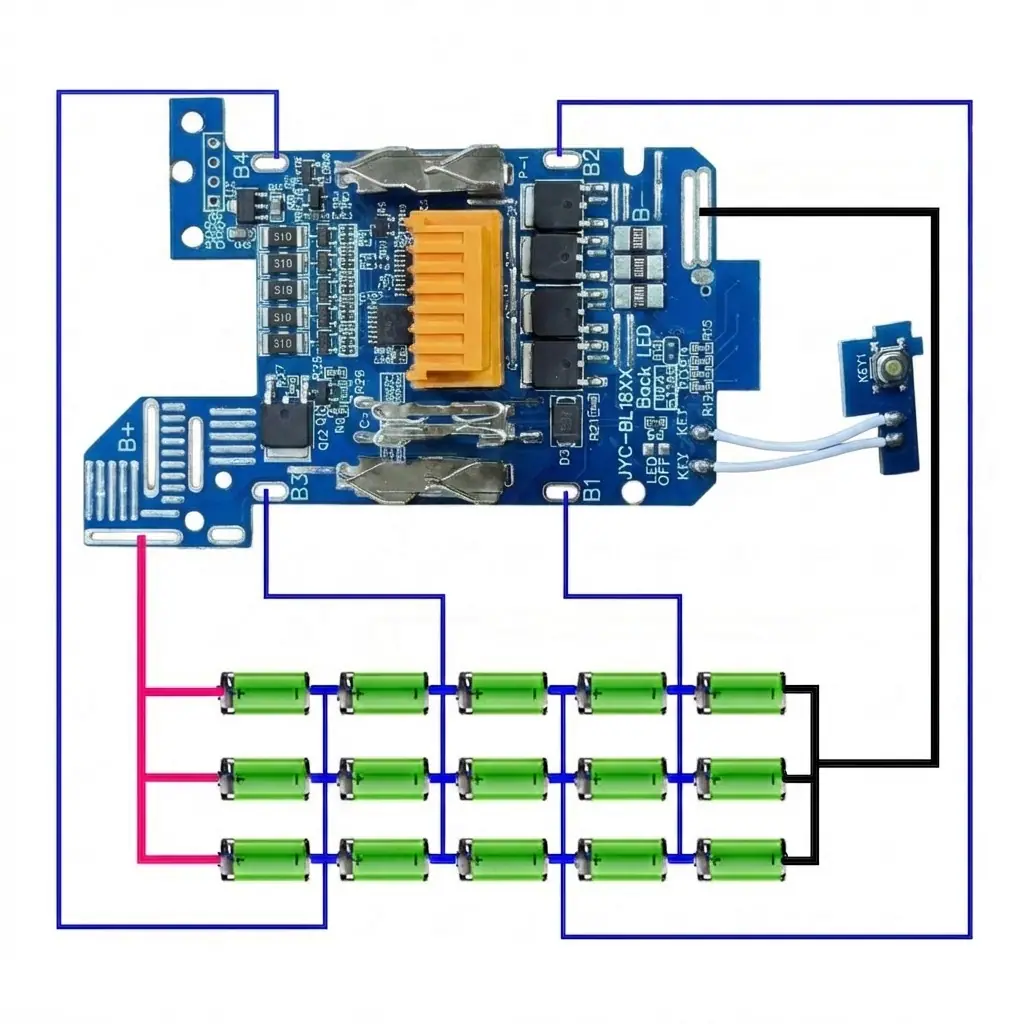

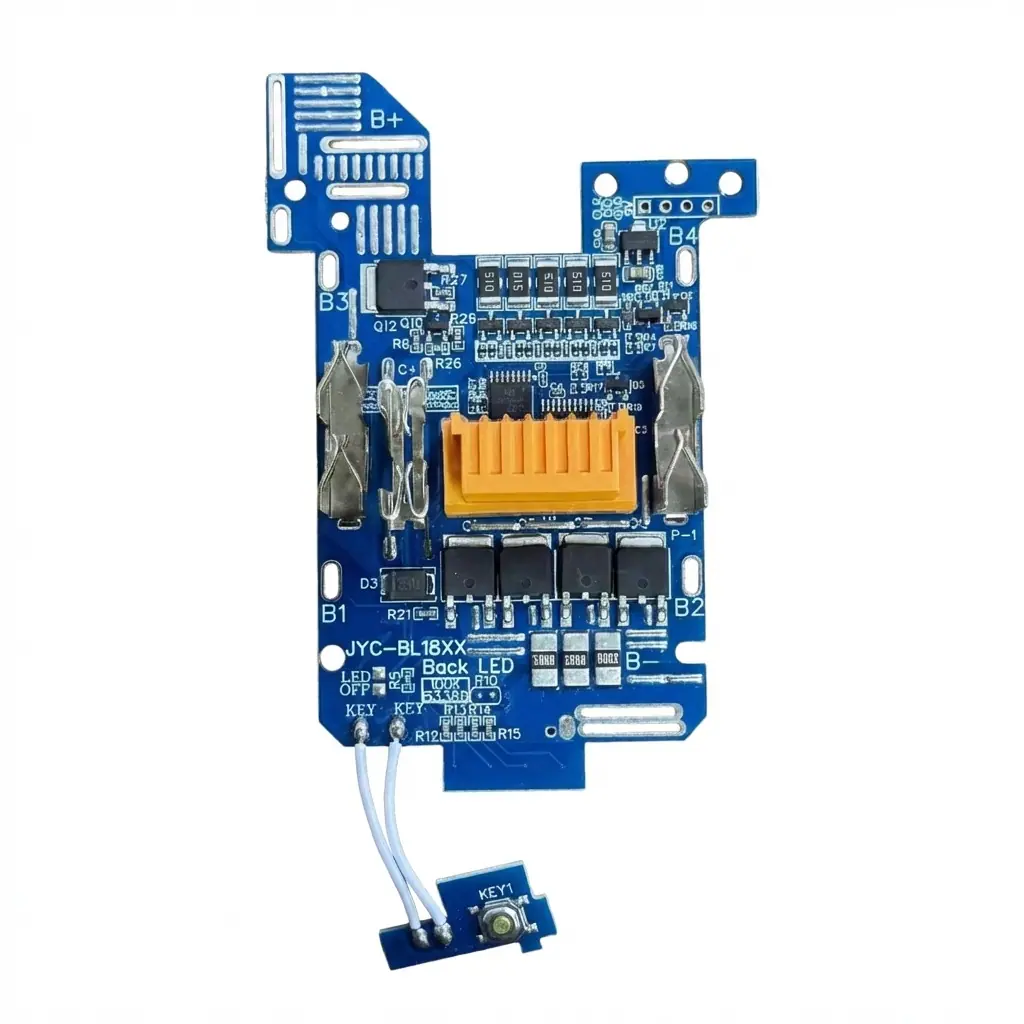

5. Prato Grande Makita - com Fio (Azul)com equilíbrio
