[Ventas Directas de Fábrica] Caja de Experimentos de Circuitos Analógicos Sistema de Experimentos de Enseñanza Analógica Digital Plataforma de Pruebas Fabricante

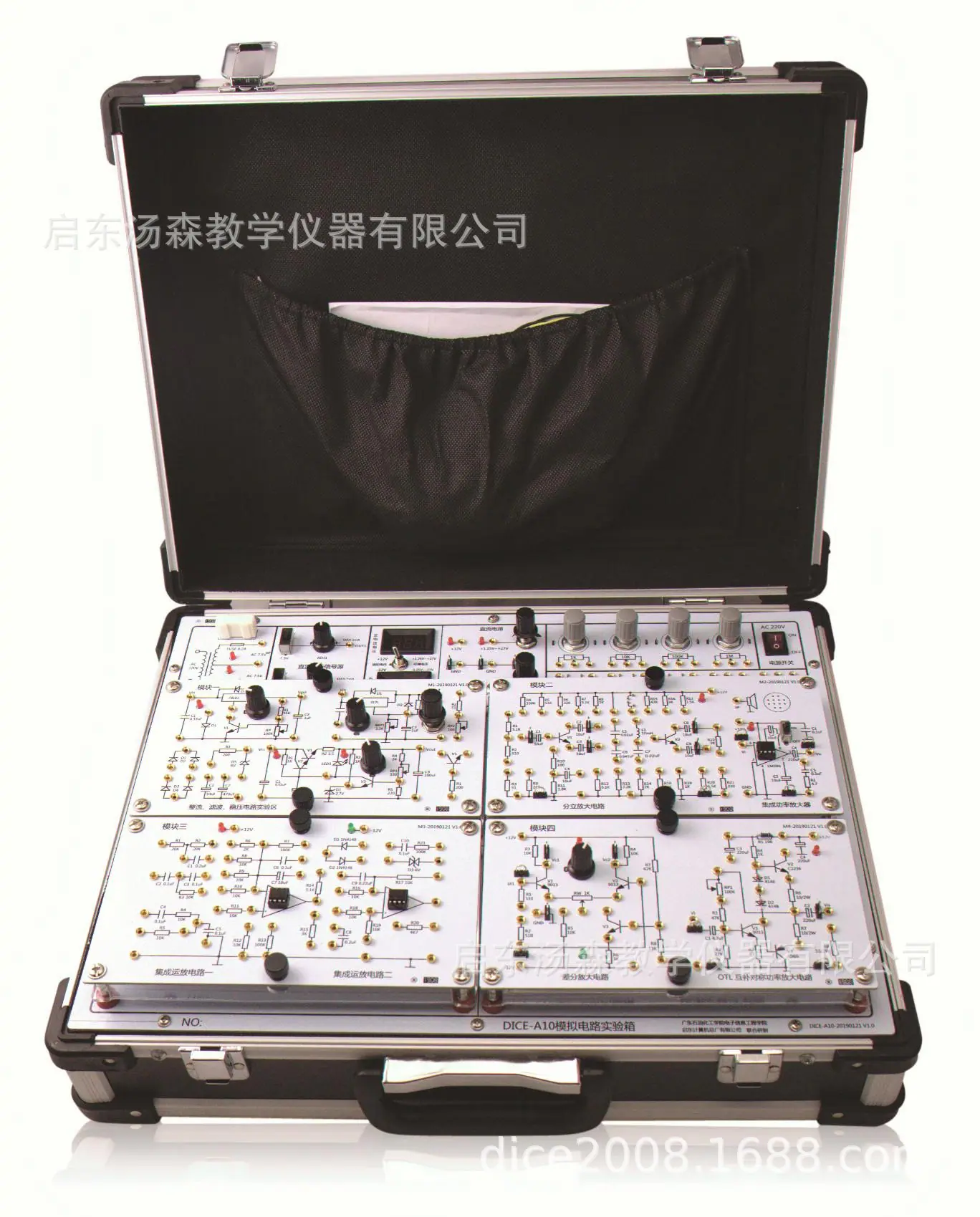

DICE-A10Caja de Experimentación de Circuitos Analógicos



La imagen es solo una referencia

uno、Características Estructurales de la Caja Experimental

▲（1）La placa de circuito impreso de la caja experimental se compone de dos partes: la parte superior es la sección del módulo común y la parte inferior es la sección del módulo experimental;

▲（2）La parte del módulo público está diseñada de forma fija en el extremo superior de la placa de circuito impreso (PCB). El módulo experimental consta de cuatro placas de expansión, que pueden conectarse simultáneamente en el extremo inferior de la placa de PCB. Las placas de expansión están equipadas con manijas para una inserción y extracción convenientes; la parte inferior de las placas de expansión está equipada con una cubierta protectora transparente de acrílico, que no solo protege eficazmente los componentes, sino que también permite a los estudiantes observar las formas y los modelos de los componentes;

▲（3）La parte frontal de la placa de circuito impreso (PCB) tiene serigrafiado el diagrama esquemático del módulo experimental; los componentes convencionales como resistencias, condensadores y diodos están soldados en la parte posterior de la placa de circuito impreso; los circuitos integrados, interruptores, etc. se instalan en la parte frontal de la placa de circuito impreso;

(4) La placa de circuito impreso de la caja experimental utiliza un diseño de fondo blanco y texto negro;

(5) La señal de prueba del módulo experimental se saca a través de un bucle de prueba, con un paso estándar de 2,54 mm para los tres pines, soldado en dos puntos, resistente y duradero, conveniente para la conexión de sondas y la prueba;

（6）Conector: Utilice un receptáculo apilable de autobloqueo con un diámetro interior de Φ2;

（7）Equipado con cables de cobre suave trenzado experimentales (diámetro del cable φ0.5mm);

(8) Caja experimental: Estructura de marco de aleación de aluminio, dimensiones exteriores: 440 mm × 320 mm × 150 mm.

II. Composición de los Módulos Públicos

▲1、fuente de alimentación:

Entrada de CA: CA 220V±10%，50HZ ，Interruptor con luz indicadora de encendido LED；

Salida de CA: CA: 7.5V×2/0.2A, con protección contra sobrecorriente de fusible, con indicador de encendido;

Salida de CC: (1) CC: -1.25V～-27V/0.2A ajustable, con pantalla digital de voltímetro de CC;

(2) CC: +1.25V a +27V / 0.2A ajustable, con voltímetro CC de pantalla digital;

(3) CC: ±12V/0.2A; con pantalla digital de voltímetro CC;

Todas las terminales de salida anteriores tienen protección contra cortocircuitos y funciones de autorrecuperación.

2、Fuente de alimentación de CC ajustable de dos canales:

Fuente de señal DC de canal dual -0.5V a +0.5V; -5V a +5V dos rangos continuamente ajustables.

3、Voltímetro de CC Digital

▲Se proporcionan dos voltímetros digitales de CC, rango de medición: 0~100V;

4. Se proporcionan cuatro potenciómetros ajustables (1K, 10K, 100K, 1M). Entre estos, los de 1K, 10K y 100K son potenciómetros de circuito multivuelta de alta precisión, utilizando potenciómetros de precisión multivuelta de alta potencia de 2W con un recorrido efectivo de: mayor o igual a 3600°-10°.

▲5. Proporciona más de 12 juegos de unidades de expansión de componentes, compuestas por orificios y enchufes de autobloqueo con un diámetro interior de Φ2. Los usuarios pueden conectar componentes como resistencias, condensadores, diodos, transistores, etc.;



III. Componentes del Módulo Experimental

El módulo experimental consta de cuatro placas de expansión e incluye los siguientes módulos experimentales: Circuitos Rectificadores, Filtros y Reguladores de Voltaje en Serie; Circuito Regulador de Voltaje Integrado LM7805; Circuito Regulador de Voltaje Integrado LM317; Circuito Amplificador de una Etapa; Circuito Amplificador de Dos Etapas Acoplado por RC; Circuito Amplificador de Retroalimentación Negativa; Seguidor de Emisor; Circuito Amplificador Diferencial; Circuito Amplificador de Potencia de Simetría Complementaria OTL; Amplificador de Potencia Integrado; Circuitos Amplificadores Operacionales Integrados, etc.



Cuatro,proyecto experimental

Experimento 1 Circuito Amplificador de Una Etapa

Experimento 2: Circuito Amplificador de Dos Etapas

Experimento 3: Circuito Amplificador de Retroalimentación Negativa

Experimento 4: Experimento del Seguidor de Emisor

Experimento 5: Experimento de Circuito Amplificador Diferencial

Experimento Seis: Experimento del Seguidor de Voltaje

Experimento 7 Experimento del Amplificador Proporcional Inversor

Experimento 8 Experimento del Amplificador Proporcional de Emisor Común

Experimento 9 Circuito Amplificador Sumador Inversor

Experimento Diez: Circuito Amplificador Sumador con Doble Entrada

Experimento Once Experimento de Circuito Integrado

Experimento Doce Experimento de Circuito Diferencial

Experimento Trece Experimento de Circuito Integral-Diferencial

Experimento Catorce Circuito Generador de Onda Cuadrada

Experimento 15 Experimento en un Circuito Generador de Onda Rectangular con Ciclo de Trabajo Ajustable

Experimento Dieciséis Experimento sobre un Circuito Generador de Onda Triangular

Experimento Diecisiete Circuito Generador de Onda Diente de Sierra

Experimento 18: Experimento de Filtro Paso Bajo

Experimento 19: Experimento del Filtro Paso Alto

Experimento 20 Experimento de Filtro RC

Experimento 21 Experimento del Comparador de Cruce por Cero

Experimento 22: Experimento del Comparador de Histéresis Inversor

Experimento 23 Comparador de Histéresis en Fase

Experimento 24 Oscilador Sinusoidal RC de Circuito Integrado

Experimento Veinticinco Amplificador de Potencia con Circuito Integrado LM386

Experimento Veintiséis Circuito Rectificador de Media Onda

Experimento Veintisiete Experimento del Circuito Rectificador de Puente

Experimento 28 Circuito Filtro con Condensador

Experimento Veintinueve Circuito Regulador de Voltaje Paralelo

Experimento 30 Serie Circuito Regulador de Voltaje Experimento

Experimento Treinta y Uno: Experimento de Prueba Funcional de Regulador de Voltaje Integrado

Experimento 32 Prueba de Rendimiento del Regulador de Voltaje Integrado

Experimento Treinta y Tres: Experimento en un Circuito para Cambiar el Voltaje de Salida de un Regulador de Voltaje Integrado

Experimento Treinta y Cuatro: Experimento sobre la Construcción de un Circuito Fuente de Corriente Constante Utilizando un Regulador de Voltaje Integrado

Experimento Treinta y Cinco Experimento sobre la Construcción de un Circuito de Voltaje Ajustable Usando un Regulador de Voltaje Integrado

Experimento Treinta y Seis: Oscilador Sinusoidal RC con Red Twin-T

Experimento Treinta y Siete: Experimento del Oscilador LC y Amplificador Sintonizado

Experimento Treinta y Ocho Circuito de Conversión Corriente/Voltaje

Experimento Treinta y Nueve: Experimento del Circuito Convertidor de Voltaje/Frecuencia

Experimento 40   Experimento del Amplificador de Potencia de Simetría Complementaria OTL

Experimento 41: Circuito Convertidor de Onda Cuadrada a Onda Triangular

Experimento 42 Circuito Rectificador de Precisión



cinco、Libro de texto recomendado para la Caja de Experimentos de Circuitos Analógicos:

(1) Título del libro: Fundamentos de Tecnología Electrónica - Parte Analógica, 6ª Edición

Número ISBN: 9787040389524

Autor: Kang Huaguang

Nombre del editor: Higher Education Press

"""Duodécimo Plan Quinquenal"" Textos de Planificación Nacional para Programas Universitarios Regulares de Educación Superior"



(2) Título del libro: Fundamentos de la Tecnología Electrónica Analógica (Quinta Edición)

Número ISBN:9787040425055

Autor: Tong Shibai / Hua Chengying

Nombre del editor: Higher Education Press

"""Duodécimo Plan Quinquenal"" Libro de Texto de Planificación Nacional para Educación Superior General"



(3) Título del libro: Fundamentos de la Tecnología Electrónica Analógica

ISBN：9787302191360

Autor: Wang Jihao

Editorial: Tsinghua University Press

Libros de Texto de la Serie Universitaria de Grado Xinzuobiao para Ingeniería Electrónica e Informática
