[Venda Direta da Fábrica] Caixa de Experimentos de Circuito Analógico Plataforma de Treinamento Básico Analógico Digital Instrumento de Ensino Fabricante

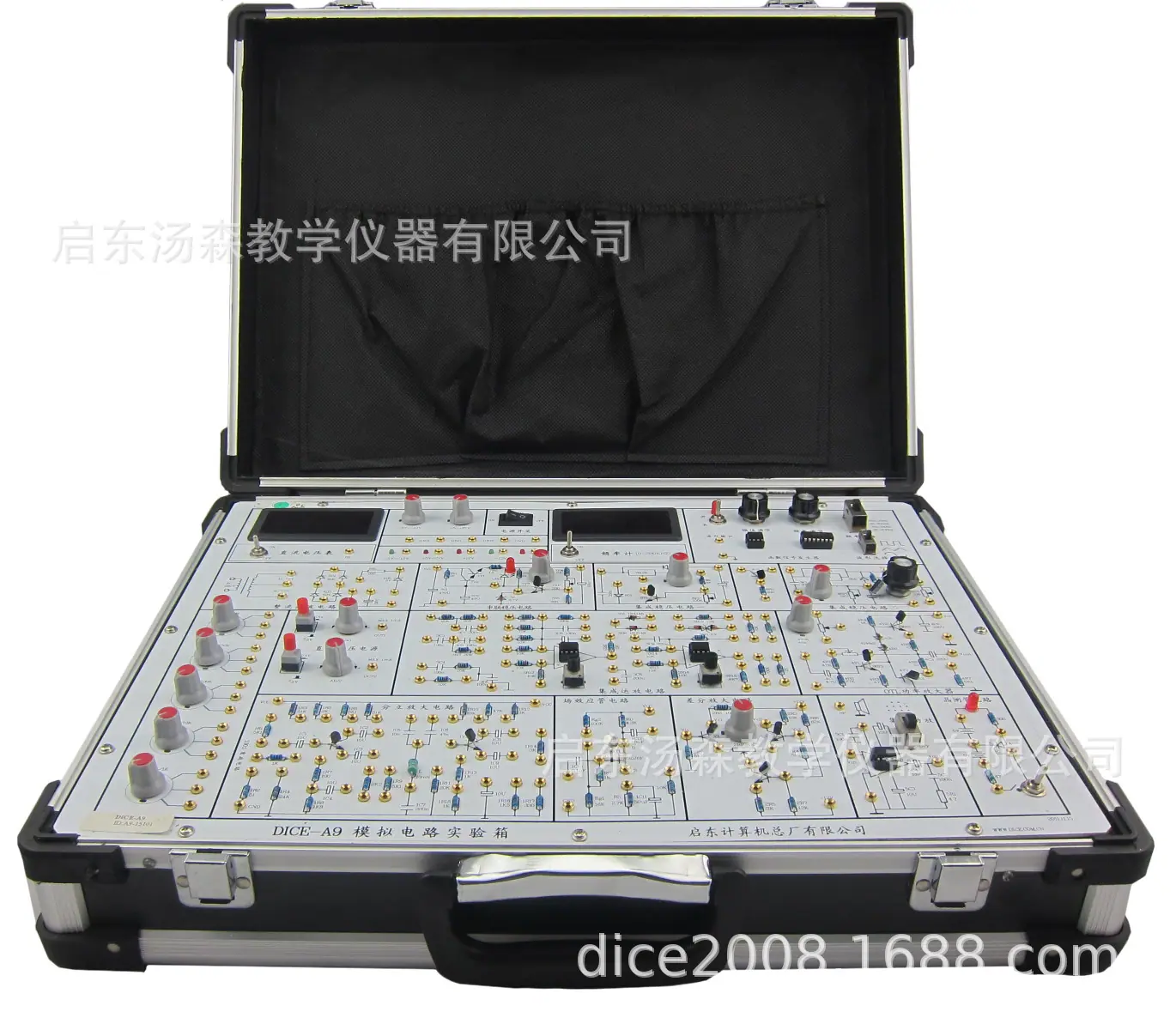

A Caixa de Experimentos de Circuitos Analógicos DICE-K109 organiza todos os módulos experimentais de forma classificada e concentrada na placa de circuito, com os fios saindo através de conectores de travamento. Os alunos podem montar os circuitos sozinhos de acordo com cada projeto experimental, o que contribui para cultivar a capacidade de raciocínio e as habilidades práticas dos alunos, e também aumenta a versatilidade desta caixa de experimentos. A Caixa de Experimentos de Circuitos Analógicos DICE-A9 é baseada nos requisitos de experimentação de ensino determinados nos "Requisitos Básicos para o Ensino de Cursos de Tecnologia Eletrônica em Escolas Industriais Superiores" e inclui todo o conteúdo experimental para o curso "Fundamentos de Tecnologia Eletrônica Analógica". É um novo tipo de equipamento experimental desenvolvido especificamente para alunos de universidades, faculdades técnicas, universidades abertas e universidades vocacionais para adultos aprenderem cursos como tecnologia eletrônica e circuitos eletrônicos.

I. Composição da Caixa Experimental

(1) Estrutura: Estrutura de liga de alumínio, materiais retardantes de chamas, adesivo ecologicamente correto, alça, qualidade confiável, robusta e durável.

(2) Fonte de Alimentação: Entrada: AC 220V±10%, 50Hz, interruptor com indicador de LED de energia

Saída:※CC: -5V a -12V ajustável, I≥0,5A

※CC: +5V～+27V ajustável, I≥0,5A

※DC: ±12V, +5V, DC I≥1A

※AC: 7,5V×2；AC I≥0,15A

Todos os canais de saída acima possuem medidas de proteção como sobrecorrente, curto-circuito e superaquecimento, com função de recuperação automática. Os valores de tensão podem ser monitorados em tempo real via um voltímetro DC, e a resistência interna é inferior a 0,1 ohms.

(3) Fonte de sinal DC ajustável de dois canais: Canal duplo -0,5V～＋0,5V; －5V～＋5V dois alcances, continuamente ajustável.

(4) Fonte de sinal de baixa frequência: 2Hz-20KHz, ajustável em quatro velocidades,Amplitude de saída:0-10V

Pode gerar três formas de onda: onda quadrada, onda triangular e onda senoidal

(5) Frequencímetro digital (Faixa de medição: 0~200KHZ)

(6）Voltímetro DC Digital (Faixa de Medição: 0~200V)

(7) Circuito de Componentes Discretos

Circuitos de retificação, filtragem e regulação de tensão; circuitos amplificadores de estágio único; circuitos amplificadores acoplados por RC de dois estágios; circuitos amplificadores de realimentação negativa; seguidores de emissor; circuitos amplificadores diferenciais; circuitos amplificadores de potência de simetria complementar; grupos de potenciômetros; compostos por resistores, capacitores, diodos, transistores, transistores de efeito de campo, tiristores, etc.

(8）Circuitos Integrados Analógicos: Dois amplificadores operacionais independentes (741); Amplificador integrado (LM386)

(9) Forneça 5 ajustáveisPotenciômetro（(1K, 10K, 100K, 470K, 1M)

(10) Fornecer 1 x alto-falante de 8W

(11) A área de componentes também fornece resistores, capacitores e diodos em várias especificações para os usuários montarem e usarem livremente.



2. Principais características

A frente do painel experimental nesta caixa experimental usa tinta texturizada importada como base, impresso com diagramas esquemáticos e símbolos, equipado com os componentes correspondentes, aumentando a compreensão perceptual dos alunos, as peças que requerem medição e observação são equipadas com conectores de travamento, intuitivo e confiável de usar, conveniente e simples para manutenção, o circuito experimental é projetado de forma modular, cada circuito modular é baseado em circuitos básicos, depois conectado com diferentes componentes para os parâmetros do circuito ou combinando diferentes circuitos modulares, para completar diferentes requisitos experimentais. A caixa é feita de perfis integrados de liga de chumbo, com uma cor e forma elegantes e imponentes, o corpo da caixa é firme e confiável, não deformável, leve, tem bom isolamento e desempenho de segurança, a tampa da caixa de interruptores é conveniente e confiável, e a aparência é bonita.



III. Projetos Experimentais

(1) Experimento de circuito amplificador de estágio único

(2) Experimento de circuito amplificador de dois estágios

(3) Experimento de Circuito Amplificador de Feedback Negativo

(4) Experimento do Seguidor de Emissor

(5) Experimento de Circuito Amplificador Diferencial

(6) Experimento do Seguidor de Tensão

(7) Experimento com Amplificador Operacional Inversor

(8) Experimento do Amplificador Proporcional

(9) Experimento de Circuito Amplificador Somador Inversor

(10) Experimento em um Circuito Amplificador Somador de Entrada Dupla

(11) Experimento de Circuito Integrado

(12) Experimento de Circuito Diferencial

(13) Experimento de Circuito Integral-Diferencial

(14）Experimento de Circuito Gerador de Onda Quadrada

(15）Experimento em um Circuito Gerador de Onda Retangular com Ciclo de Trabalho Ajustável

(16) Experimento de Circuito Gerador de Onda Triangular

(17) Experimento de Circuito Gerador de Onda Dente de Serra

(18) Experimento de Filtro Passa-Baixo

(19) Experimento de Filtro Qualcomm

(20) Experimento de Filtro RC

(21) Experimento do Comparador de Cruzamento por Zero

(22) Experimento do Comparador com Histerese Inversa

(23) Experimento do Comparador de Histerese em Fase

(24）Oscilador Senoidal RC de Circuito Integrado

(25) Amplificador de Potência de Circuito Integrado LM386

(26) Experimento de Circuito Retificador de Meia Onda

(27) Experimento de Circuito Retificador em Ponte

(28) Experimento de Circuito Filtro Capacitivo

(29）Experimento de Circuito Regulador de Tensão em Paralelo

(30）Experimento de Circuito Regulador de Tensão em Série

(31) Experimento de Teste Funcional do Regulador de Tensão Integrado

(32）Experimento de Teste de Desempenho do Regulador de Tensão Integrado

(33) Experimento no Circuito de Alteração de Tensão de Saída de Regulador de Tensão Integrado

(34）Experimento em um circuito fonte de corrente constante composto por um regulador de tensão integrado

(35）Experimento em Circuito de Tensão Ajustável Composto por Regulador de Tensão Integrado

(36）Experimento do Oscilador Sinusoidal de Rede Duplo-T RC

(37) Experimento do Oscilador LC e Amplificador Sintonizado

(38) Experimento de Circuito de Conversão Corrente/Tensão

(39）Experimento de Circuito de Conversão de Tensão/Frequência

(40） Experimento de Amplificador de Potência de Simetria Complementar OTL

(41) Circuito Experimental Conversor de Onda Quadrada para Onda Triangular

(42) Experimento de Circuito Retificador de Precisão

(43）Experimento com Transistor de Efeito de Campo

(44) Circuito Experimental de Tiristor



Quatro、Livro-Texto Recomendado para Caixa de Experimentos de Circuitos Analógicos:

(1)Título: Fundamentos da Tecnologia Eletrônica Parte Analógica Sexta Edição

Número ISBN: 9787040389524

   autor:Kang Huaguang

   Nome da editora: Higher Education Press

"""Décimo Segundo Plano Quinquenal"" Livros Didáticos Nacionais de Planejamento para Programas de Graduação Regulares de Ensino Superior"



(2)Título: Fundamentos da Tecnologia Eletrônica Analógica (Quinta Edição)

Número ISBN:9787040425055

   autor:Tong Shi Bai / Hua Cheng Ying

   Nome da editora: Higher Education Press

   Ensino Superior Geral“Décimo Segundo Plano Quinquenal” Livro Didático de Planejamento Nível Nacional



(3) Título do Livro: Fundamentos da Tecnologia Eletrônica Analógica

ISBN：9787302191360

   autor: Escrito por Wang Jihao

Editora: Tsinghua University Press

Série de Livros Didáticos para Graduação Xinzuobiao para Engenharia Eletrônica e da Informação
