XYD-Série Baixa FrequênciaDispositivo de Teste de Pressão



Guia do usuário



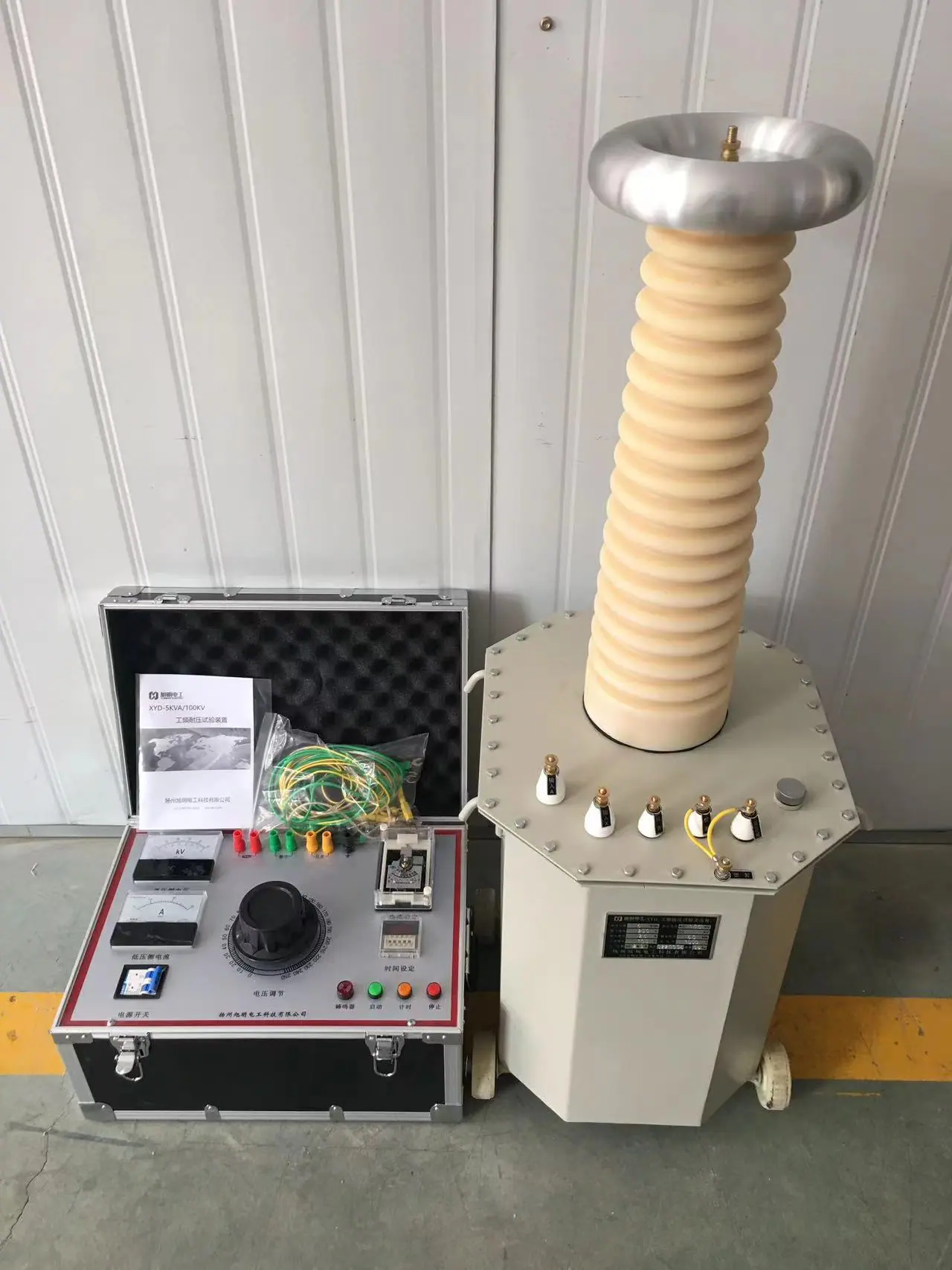

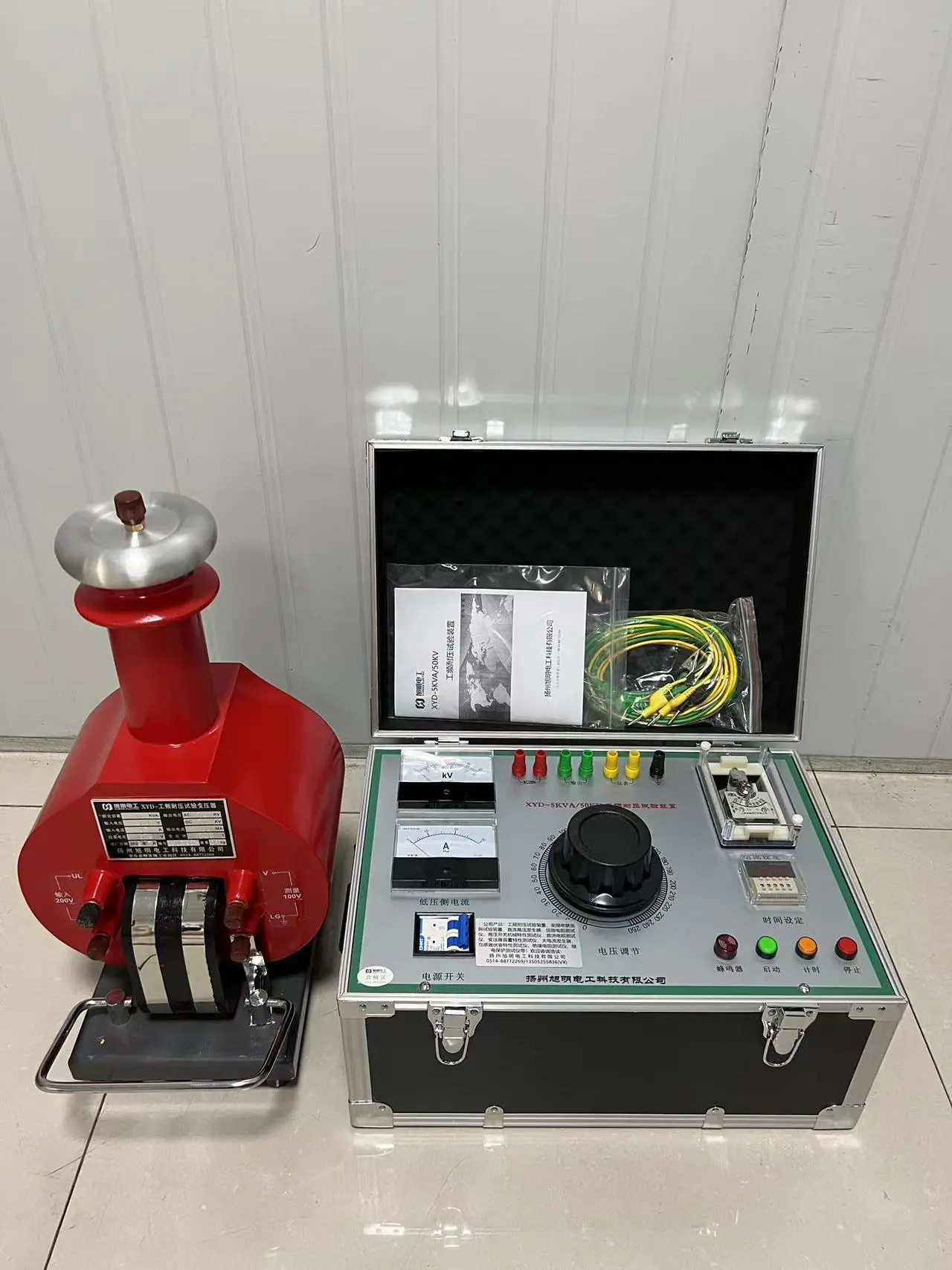

1. Visão geral do produto



AC/DC Alta TensãoTeste de tensão suportáveltransformadortambém conhecido comoConjunto de Teste de Tensão de Suportabilidade na Frequência da Rede，Esta série de produtosprincipalAdequado para departamentos como energia, indústria e mineração, e pesquisa científica, para alta tensãoeletricidadeEquipamentos de frequência, componentes elétricos e materiais isolantes são submetidos a testes de tensão suportável na frequência da rede e testes de fuga de corrente DC, que estão entre os testes de alta tensão.Equipamentos Comuns de Teste de Alta Tensão。



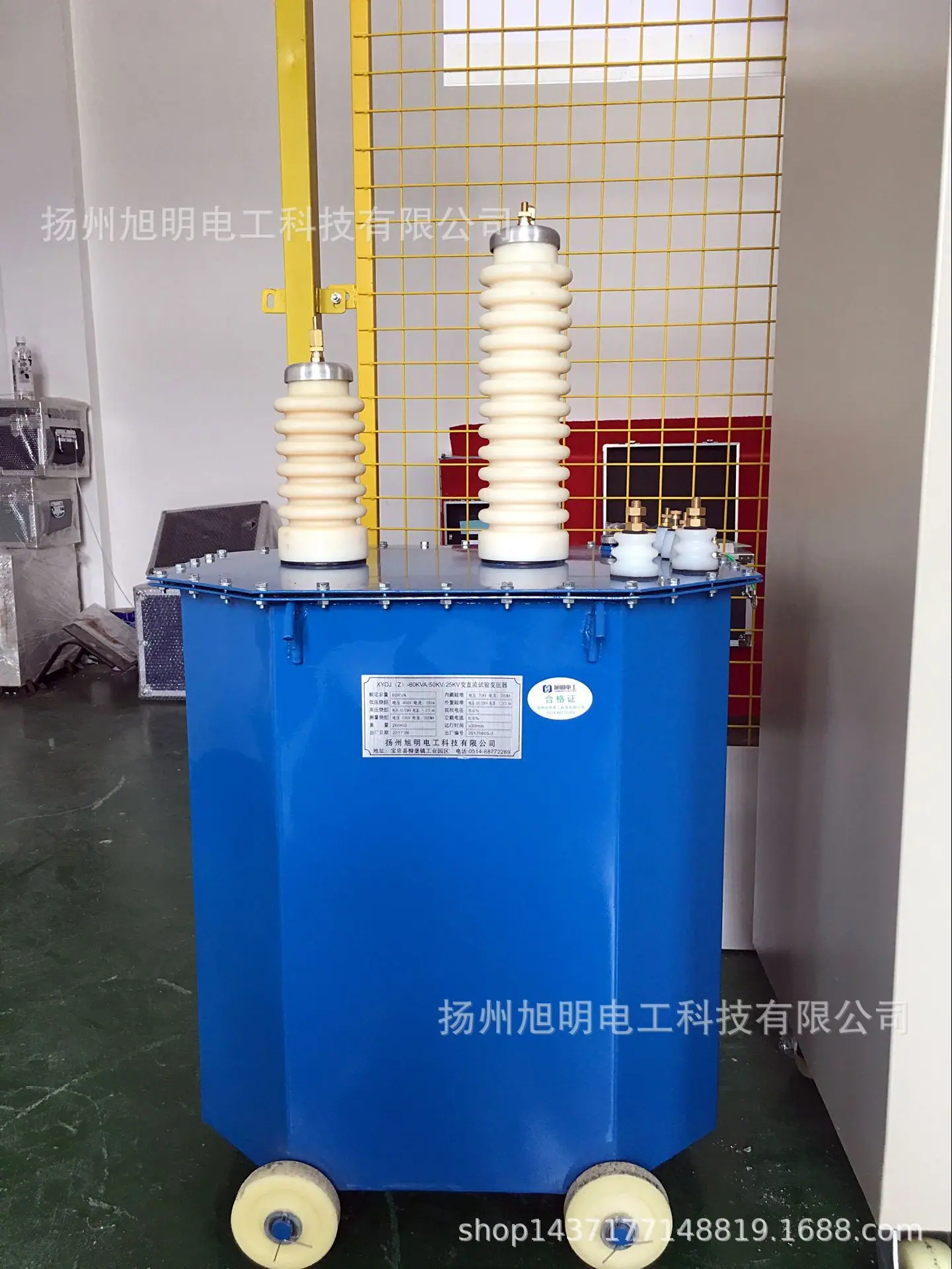

2. Estrutura do produto



XYDO núcleo do transformador de teste de alta tensão leve da série é do tipo de estrutura única. As bobinas adotam uma estrutura de torre multicamada cilíndrica concêntrica. O enrolamento primário de baixa tensão é enrolado no núcleo, e o enrolamento secundário de alta tensão é enrolado na parte externa do enrolamento de baixa tensão. Este arranjo coaxial reduz a perda de acoplamento entre os enrolamentos. A carcaça do produto é feita em uma estrutura octogonal que se encaixa bem com o núcleo.。transformador10KVAO acima é equipado com rodas de nylon móveis.



Sua estrutura interna e externa é mostrada na figura1。



1-Equalizaçãocobrir；2-Barra de curto-circuito de pilha de silício;3-Isolador de passagem de alta tensão；4-Válvula de óleo；5-Concha;6、7-Ajustar entrada de tensãoa、xTerminal;8、9-Medição do instrumentoE、FTerminal;10-Cauda de alta pressãoXTerminal;11-Terminal de aterramento da carcaça do transformador;12-Saída de alta tensãoATerminal;13-Pilha Retificadora de Silício de Alta Tensão(Aquele que pode ser usado tanto para CA quanto para CC）；14-Anel de equalização interno;15-Núcleo de transformador;16-Enrolamento primário de baixa tensão;17-Enrolamento de instrumento de medição;18-Enrolamento secundário de alta tensão;19-Óleo de transformador.















foto1.XYDSeriesDiagrama Esquemático da Estrutura do Transformador de Teste



3. Princípio de funcionamento



XYDA série de transformadores de teste de alta tensão leves são transformadores monofásicos. O processo de funcionamento de um único transformador de teste de alta tensão usa CA220 V(10KVAO acima é380 V）A tensão é conectada à caixa de controle de energia (unidade) e, através do regulador de tensão autotransformador dentro da caixa de controle de energia (unidade), é ajustada0~200Vou380 VA tensão é aplicada ao enrolamento primário do transformador de teste. De acordo com o princípio da indução eletromagnética, a alta tensão necessária para o teste pode ser obtida do enrolamento de alta tensão do transformador de teste. Seu diagrama de princípio de funcionamento é mostrado na Figura2mostrando.



1.XYD-SeriesDiagrama Esquemático do Princípio de Funcionamento do Transformador de Teste de Alta Tensão



2.







Quatro、XYDMétodo de Fiação para Transformador de Teste de Alta Tensão para Testes de Tensão de Suporte DC e de Fuga



Como é um transformador de teste de alta tensão AC/DC de dupla finalidade, a haste de curto-circuito da pilha de silício de alta tensão deve ser retirada da bucha para colocar o transformador de teste em estado de saída DC. Antes de realizar o teste de fuga DC, primeiro selecione o valor de resistência apropriado do resistor limitador de corrente (resistor de água) com base no requisito de que a corrente de circuito aberto do terminal de saída durante o teste de fuga não exceda a capacidade de retificação da pilha de silício de alta tensão. Para atender aos requisitos da forma de onda de alta tensão DC aplicada ao objeto de teste, selecione o valor de capacitância apropriado do capacitor de filtro de alta tensão. Para melhorar a precisão da medição da tensão aplicada ao objeto de teste, conecte ao lado de alta tensãoCRFDivisor de tensão RC para medir tensão.







foto 3： Diagrama esquemático do princípio de fiação para teste de fuga CC
R-Resistor limitador de corrente;C-Capacitor de filtro de alta tensão;Zx-Item de teste;G-Barra de curto-circuito de pilha de silício;
FRC-Divisor de tensão RC;V-Medidor de alta tensão com divisor de tensão;uA-microamperímetro;D-Pilha retificadora de silício de alta tensão.
    De acordo com a imagem3O teste de fuga de CC realizado conectou o circuito de trabalho. O enrolamento de alta tensão do transformador de testeXExtremidade (extremidade de alta tensão), enrolamentos de medição de instrumento'sF As extremidades, a carcaça do transformador de teste e a carcaça da caixa de controle da fonte de alimentação (bancada) devem ser aterradas de forma confiável.
       A partir da posição zero, gire o volante de regulagem de pressão no sentido horário a uma velocidade constante para aumentar a pressão. (O método de aumento de pressão é: método de aumento rápido de pressão, ou seja,20SMétodo de aumento passo a passo; Método de aumento lento, ou sejaANOS 60Método de aumento de tensão passo a passo; método de aumento gradual lento de tensão para seleção) A tensão é aumentada de zero na taxa selecionada para a tensão de teste nominal requerida ou para a tensão de referência na corrente DC nominal. Durante o teste, deve-se prestar atenção especial às leituras do medidor de alta tensão DC, do medidor de corrente de fuga e à condição do objeto sob teste. Após a conclusão do teste, a alta tensão deve ser rapidamente e uniformemente reduzida a zero. Pressione o botão de parada, as saídas de alta e baixa tensão serão interrompidas e, em seguida, corte a alimentação. Neste momento, o objeto sob teste e o próprio equipamento de teste devem ser totalmente descarregados usando uma haste de descarga de alta tensão DC.



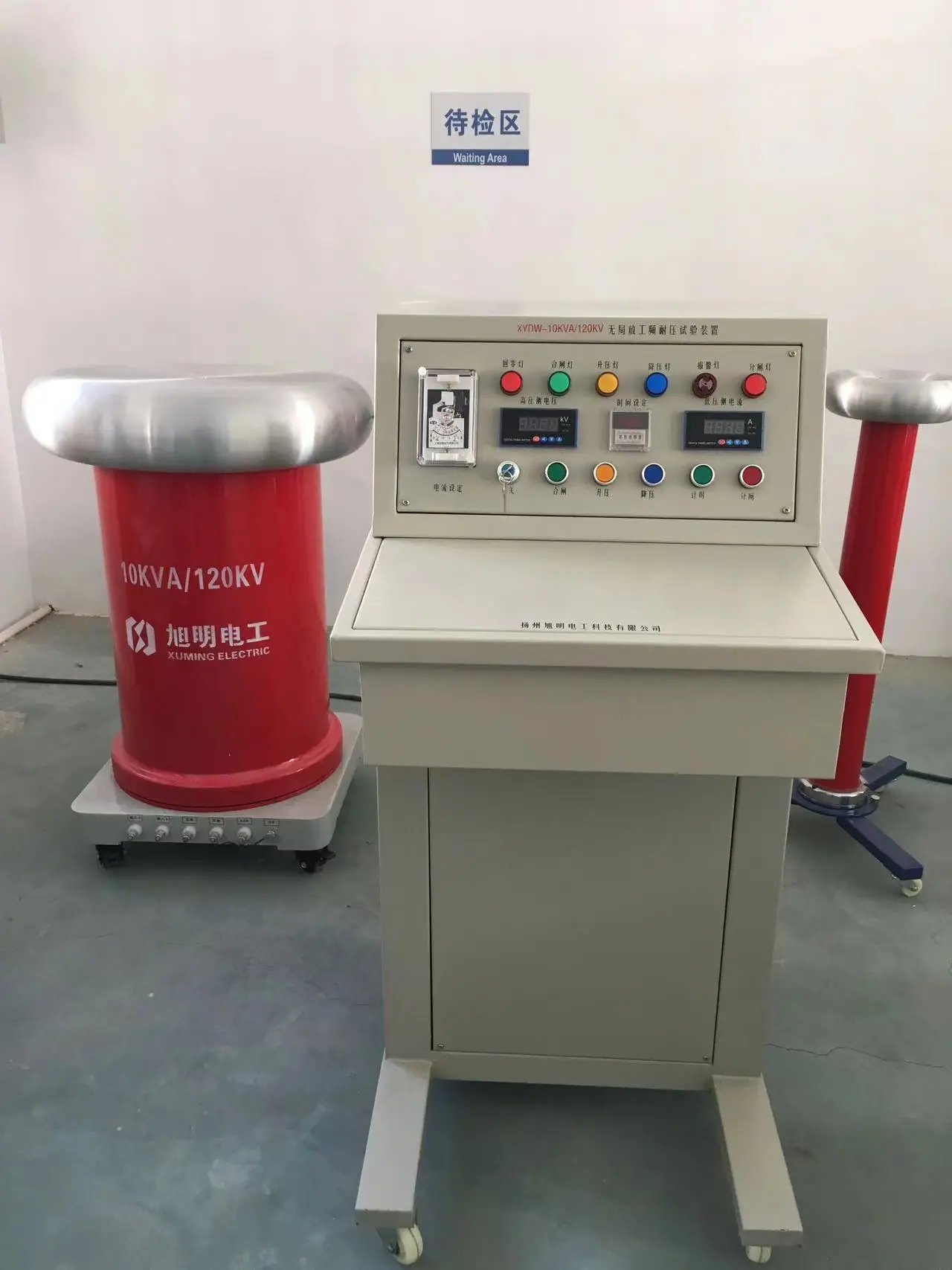

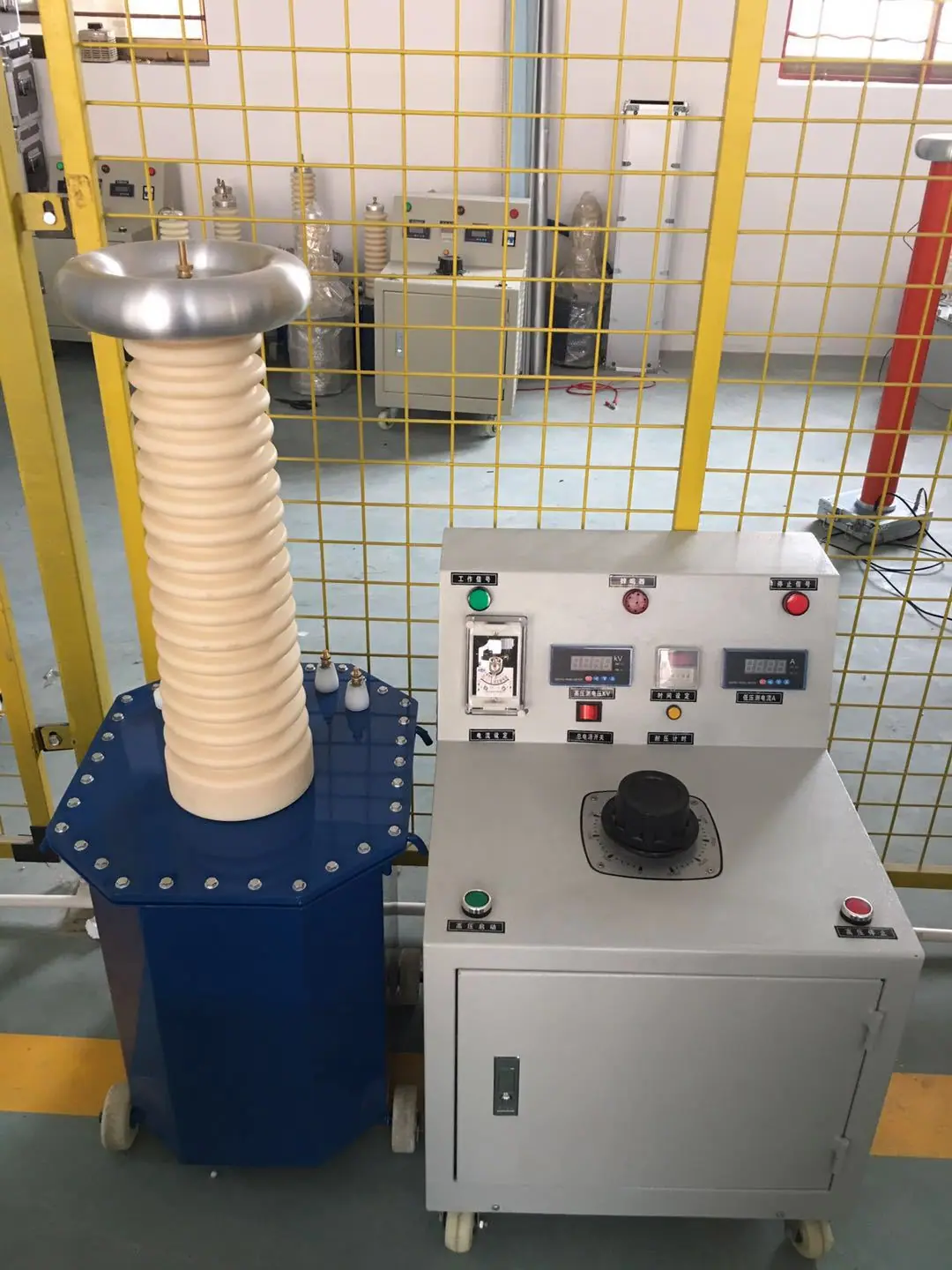

Cinco, caixa de controle manual (estação) executarAntes do teste de tensão suportável à frequência industrial, primeiro conecte os fios de conexão, depois conecte a fonte de alimentação. Após conectar a fonte de alimentação, a luz indicadora vermelha de posição zero acenderá. Pressione o botão de partida uma vez, a luz indicadora verde acenderá, indicando que o transformador de teste foi conectado à alimentação de controle. Gire lentamente o botão de controle no sentido horário para começar a aumentar a tensão.,Após aumentar a tensão para a tensão de teste nominal requerida, pressione o botão de temporização (o tempo pode ser definido por você).,O temporizador terminou, o buzzer começa a piscar. Pressione o botão de parar, as saídas de alta e baixa tensão param, em seguida, desconecte o cabo de alimentação. O teste está completo.

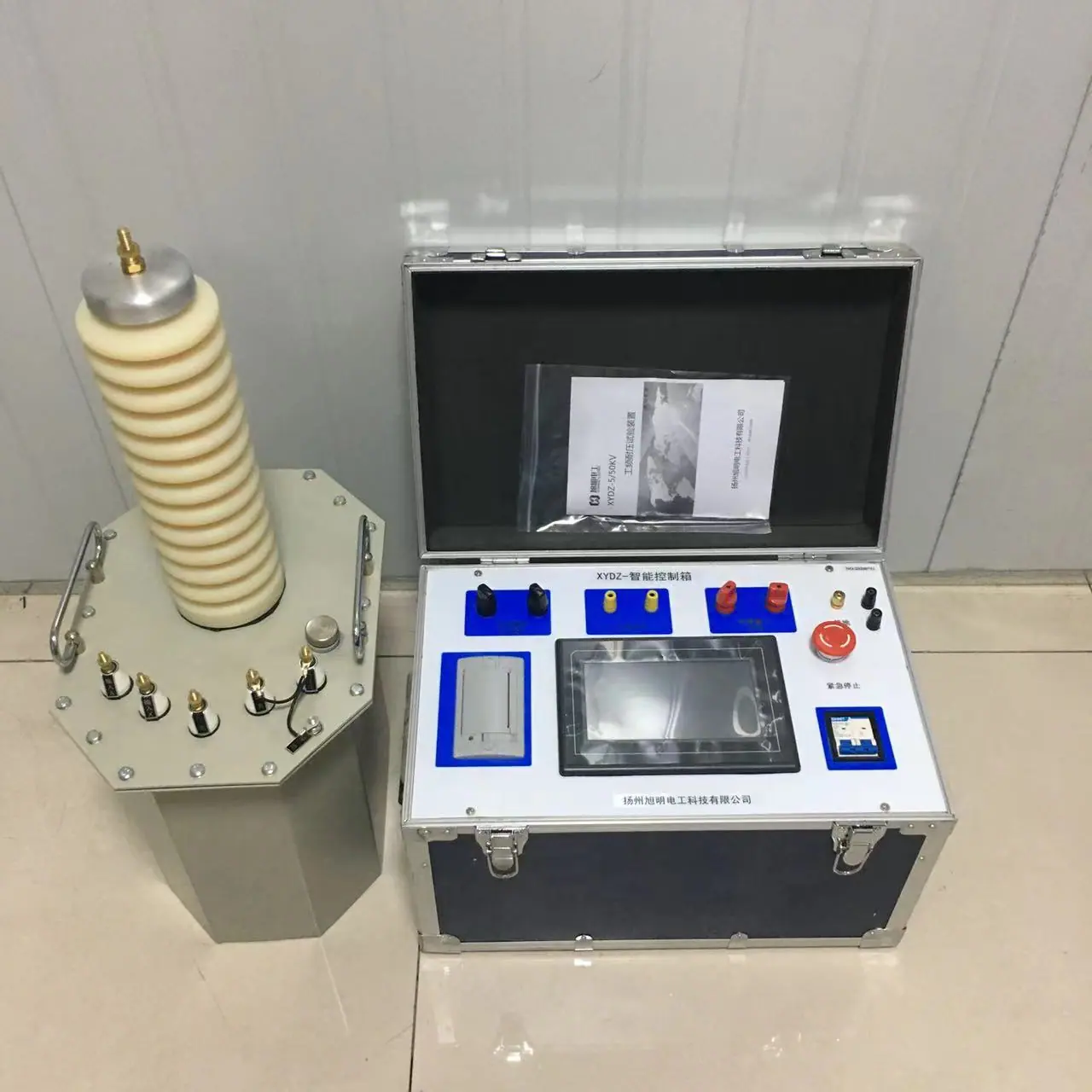

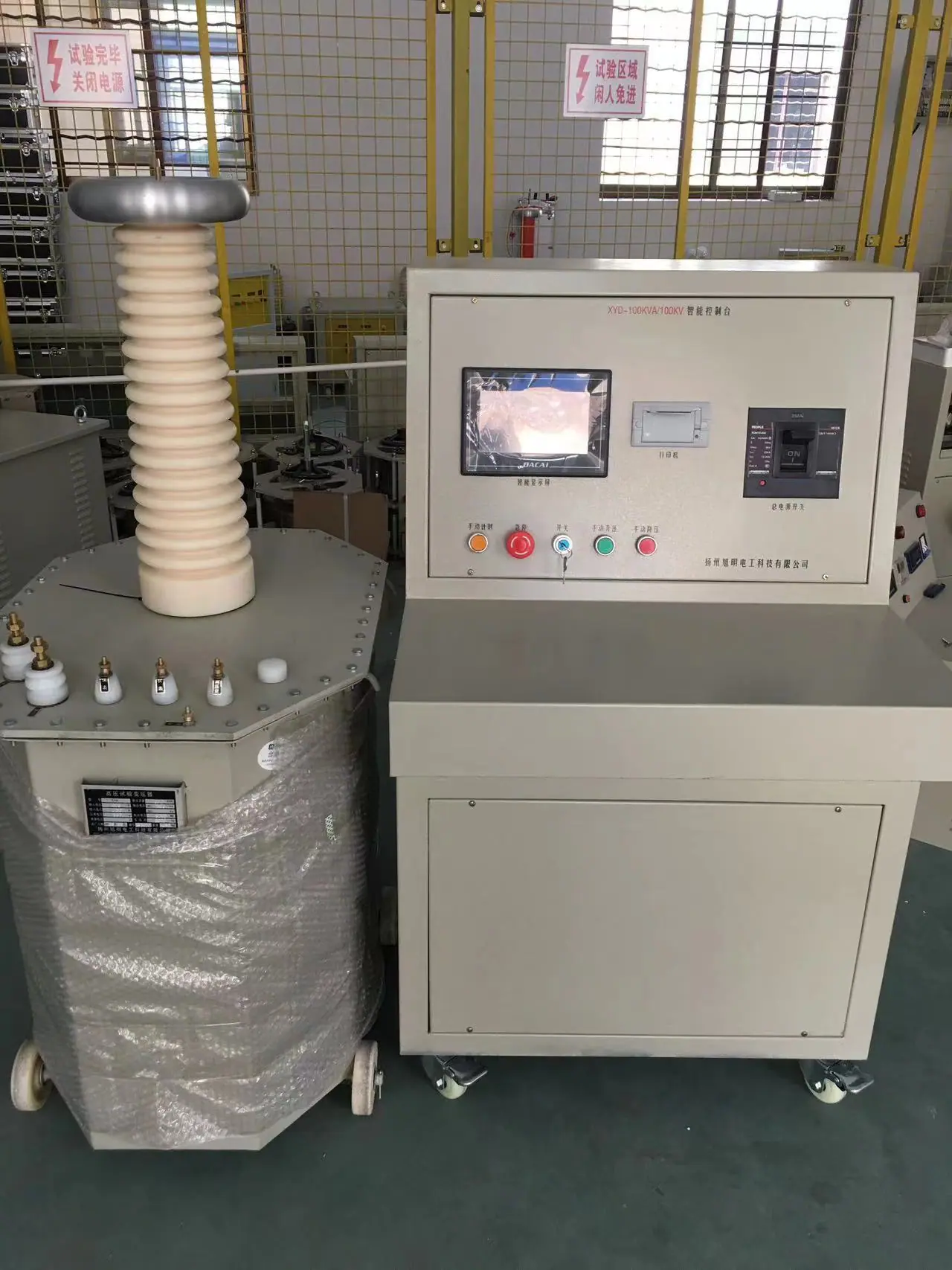

Incluindo: Caixa de Operação Inteligente (Estação)Instruções(Opcional）































Imagem do Menu Principal



Imagem do Menu Principal



1、Conecte os cabos de acordo com o diagrama de fiação e conecte o transformador e a caixa de controle.(torre）Aterramento confiável,caixa de controle(torre）O terminal de aterramento deve ser conectado ao terminal de aterramento do transformador. Não conecte o fio terra diretamente para evitar a caixa de controle(torre）O terra está conectado, mas o transformador não está devidamente aterrado.
      2、Antes do teste, verifique se a fiação de cada parte está em bom contato e verifique a caixa de controle(Mesa de operação）deA tensão de entrada éTensão nominal de entrada necessária para o conjunto completo de equipamentos.
      3、Ligue o interruptor de alimentação,Ligue a energia.O display mostra o menu principal conforme mostrado na figura.   (1）Número: Identificador para impressão de teste e salvamento de consultas;



(2）Tempo de teste: Definir de acordo com os testes reais



(3）Relação de elevação: Pode ser alterada de acordo com o transformador externo, o valor da relação é tensão do instrumento: tensão de saída, como tensão do instrumento100V,A tensão de saída50KV，a relação de transformação é definida como1：500；



(4）Corrente de proteção: Valor máximo da corrente de baixa tensão, o teste será interrompido quando atingido;



(5）Corrente de alta tensão: A corrente de saída máxima no lado de alta tensão do transformador;



(6）Tensão definida: ou seja, a tensão experimental.



(7）Tipo de tensão: CC, CA opcional, CA por padrão.



(8）Consultar dados: Consultar dados de teste salvos.



(9）Configuração do Fabricante: Protegida por senha, usada pelo pessoal da fábrica para depuração de tensão e corrente.



(10）Iniciar: Botão Iniciar experimento.



(11）Configuração de velocidade de regulação de pressão:0,5K V/S、1.0K V/S、2.0K V/S、3,0KV/S、5.0KV/S 5Posição da marcha opcional;



4、Após definir os parâmetros, toque no botão de início. O teste começará após a reconfirmação. Pressionar o botão de parada de emergência durante o teste interromperá o teste e você ouvirá o contator AC desarmar, cortando a energia.



5、Após a conclusão do teste, a tensãoautomaticamenteAbaixe para zero, depoisDesconecte o contator AC,Neste ponto, você pode escolher imprimir os resultados do teste ou retornar ao menu principal. Se precisarDesaparafuse o cabo de testePor favor, desligue a energia。



6、Se a corrente de alta tensão precisar ser testada, não coloque em terra a extremidade de alta tensão do EUT. Conecte-a ao terminal da extremidade da amostra mais à direita do instrumento, caixa de controle(Mesa de operação）Aterramento.



2、Precauções para Operação de Teste de Pressão



2）、As partes principais da amostra de teste devem ser limpas completamente e mantidas absolutamente secas para evitar danificar a amostra de teste e causar erros nos valores do teste.
3）、Para o teste de equipamentos grandes, o teste sem carga do transformador de teste deve geralmente ser realizado primeiro, ou seja, a tensão é elevada para a tensão de teste sem conectar o objeto de teste.



4）、Ao realizar o teste de suportabilidade à tensão, a taxa de aumento da tensão não deve ser muito rápida, e a pressurização súbita deve ser evitada, por exemplo, fechando subitamente o interruptor quando o regulador de tensão não está na posição zero. Perda súbita de energia também deve ser evitada. Geralmente, o interruptor deve ser aberto quando o regulador de tensão é reduzido para a posição zero.
5）、Durante o teste de impulso ou de tensão suportada, se as seguintes condições anormais forem encontradas: os ponteiros do medidor de tensão e corrente oscilarem muito, o objeto testado emitir ruídos anormais ou forem observados sinais de isolamento queimado ou fumaça, a tensão deve ser imediatamente reduzida, a fonte de alimentação desligada, o teste interrompido e a causa investigada.
3、Ao usar este produto para testes de alta tensão, além de se familiarizar com este manual, você também deve aderir estritamente às normas nacionais e aos procedimentos operacionais relevantes.
