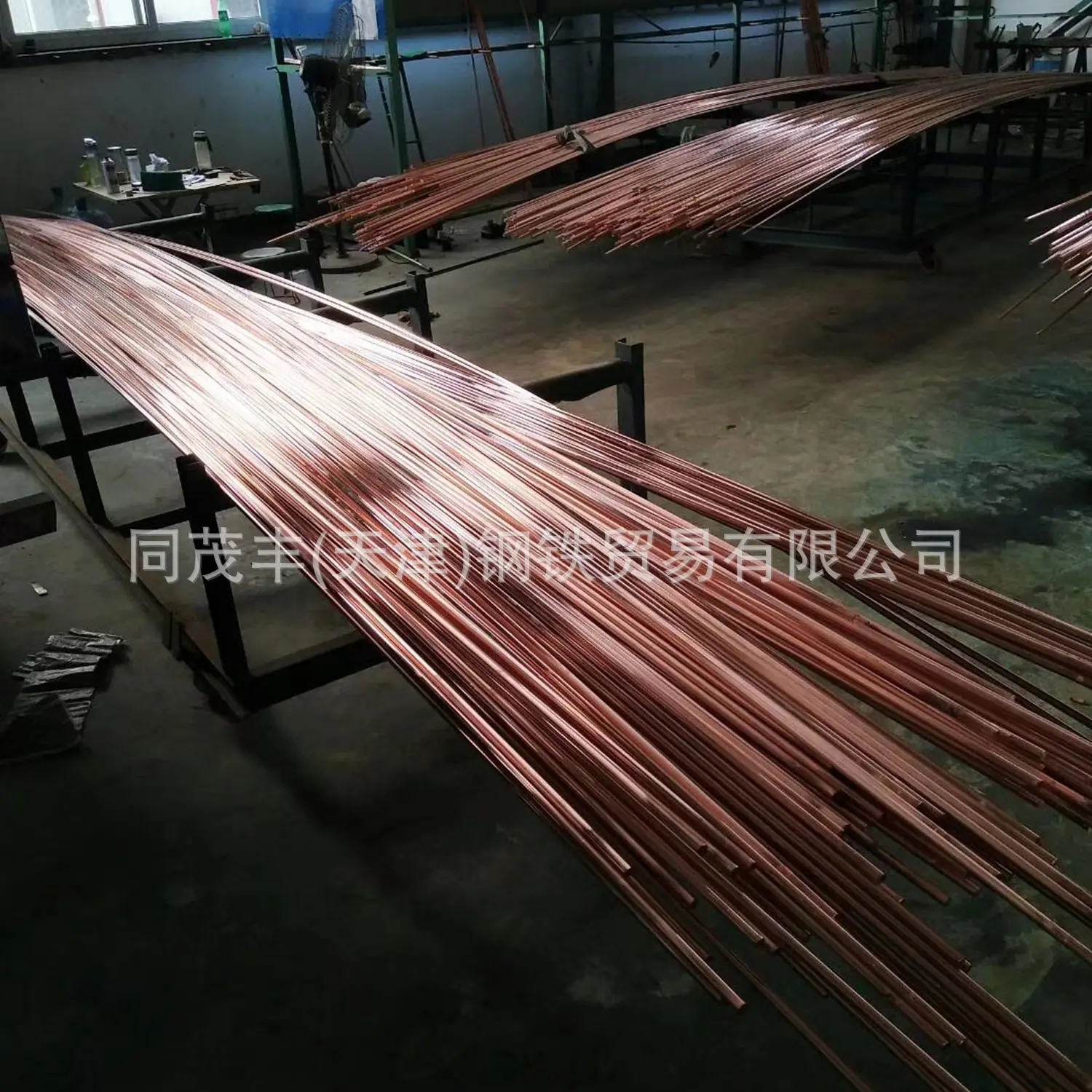

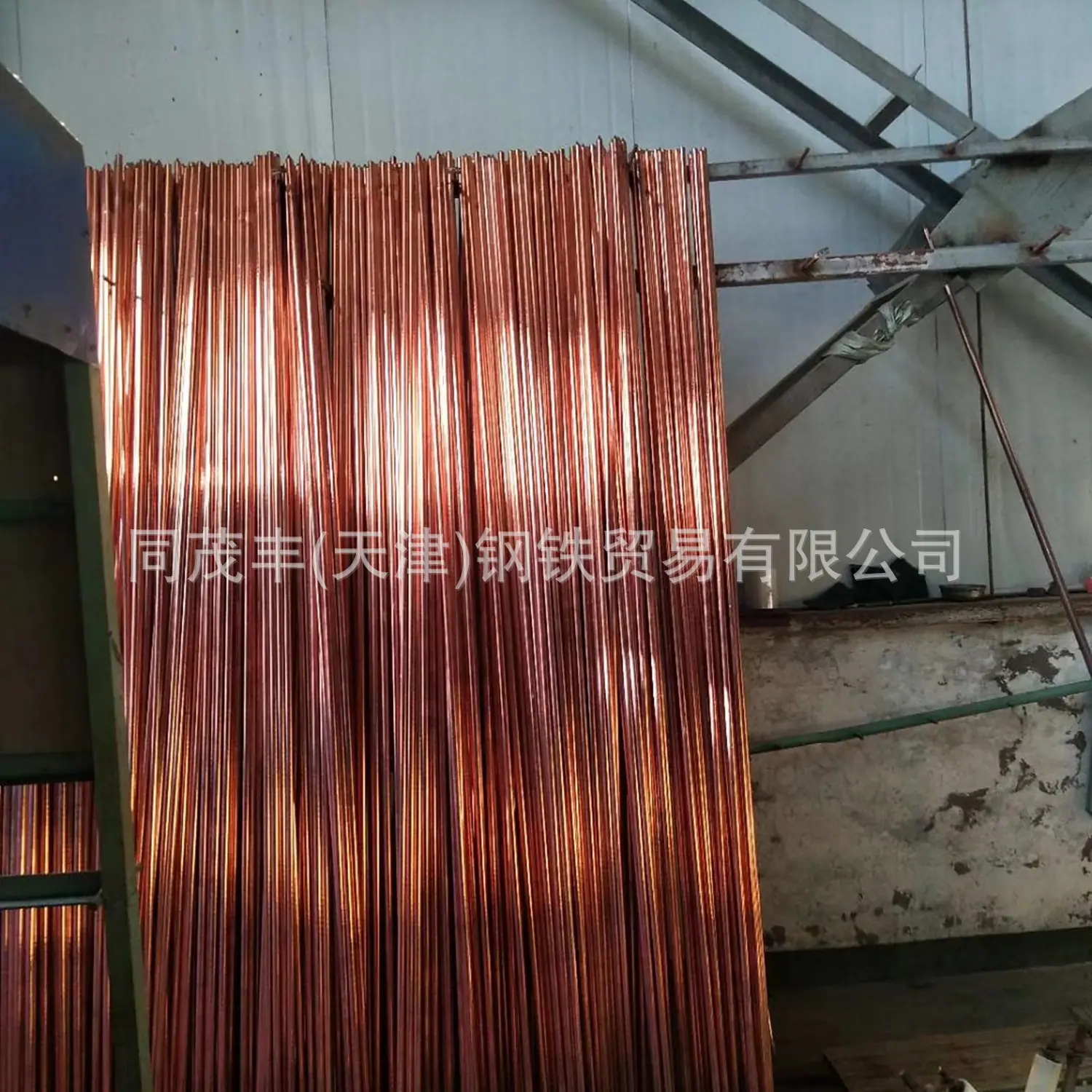

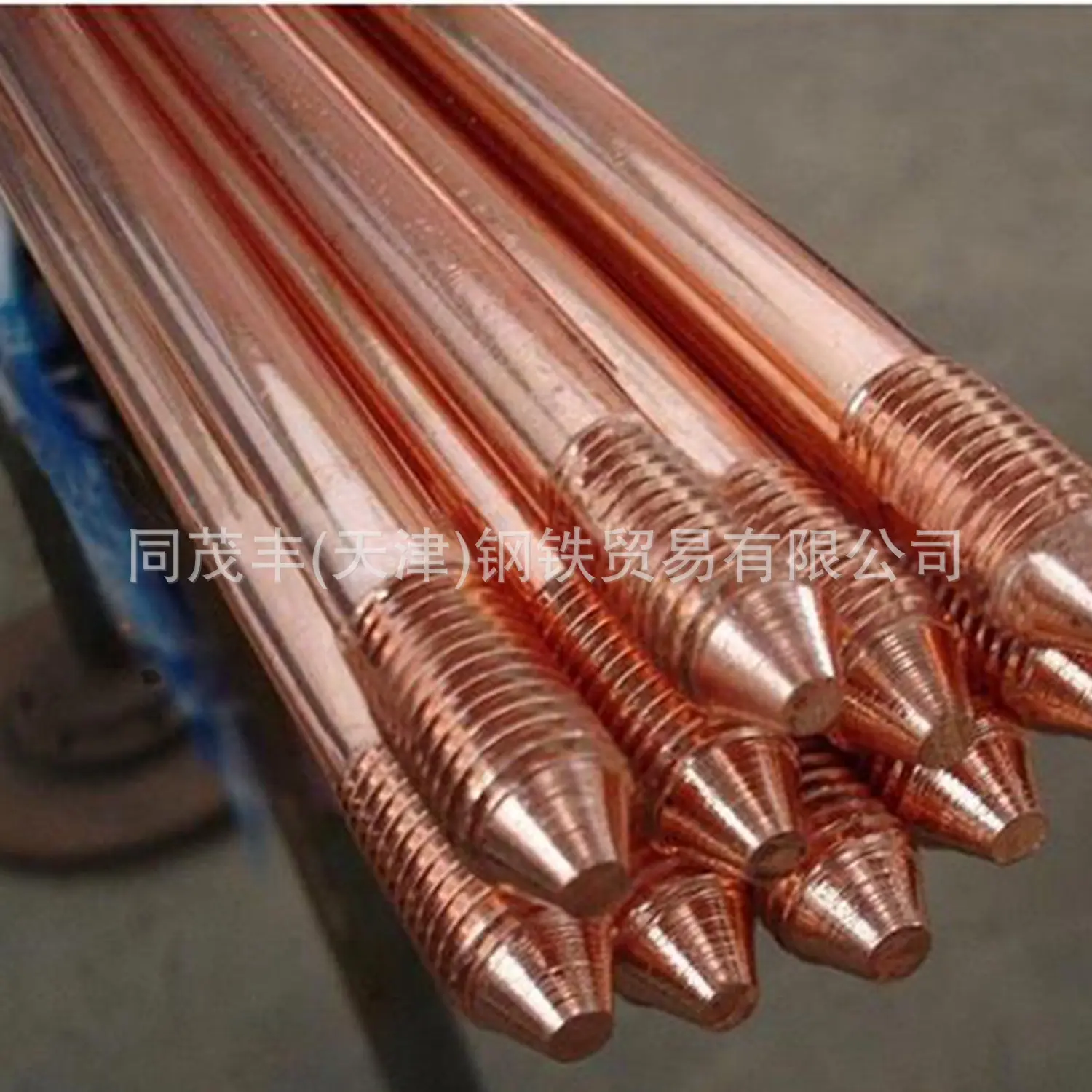

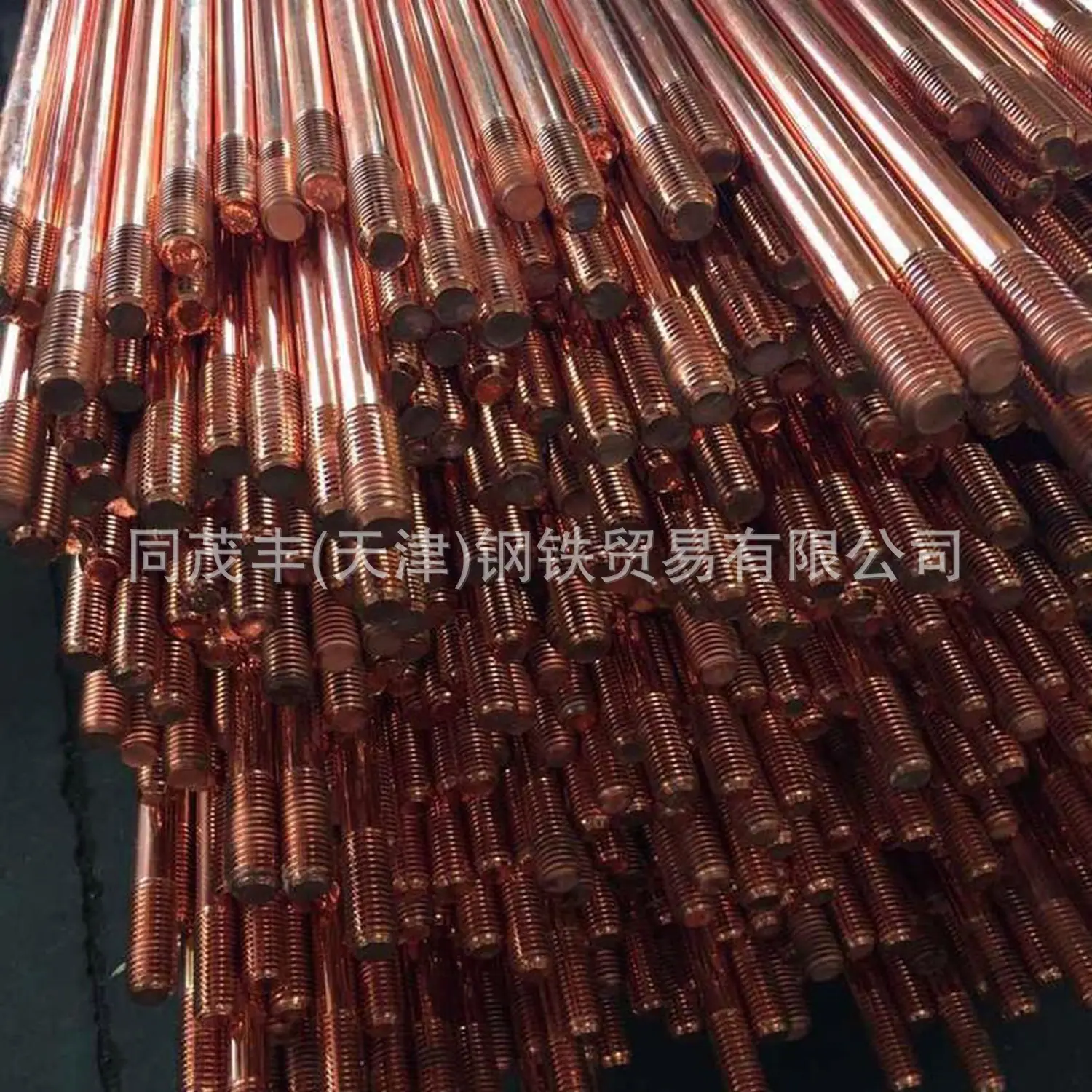

Haste de Cobre T2 Haste de Cobre Vermelho 5mm-20mm30 40mm 50mm Haste de Cobre 60mm 80mm 100mm

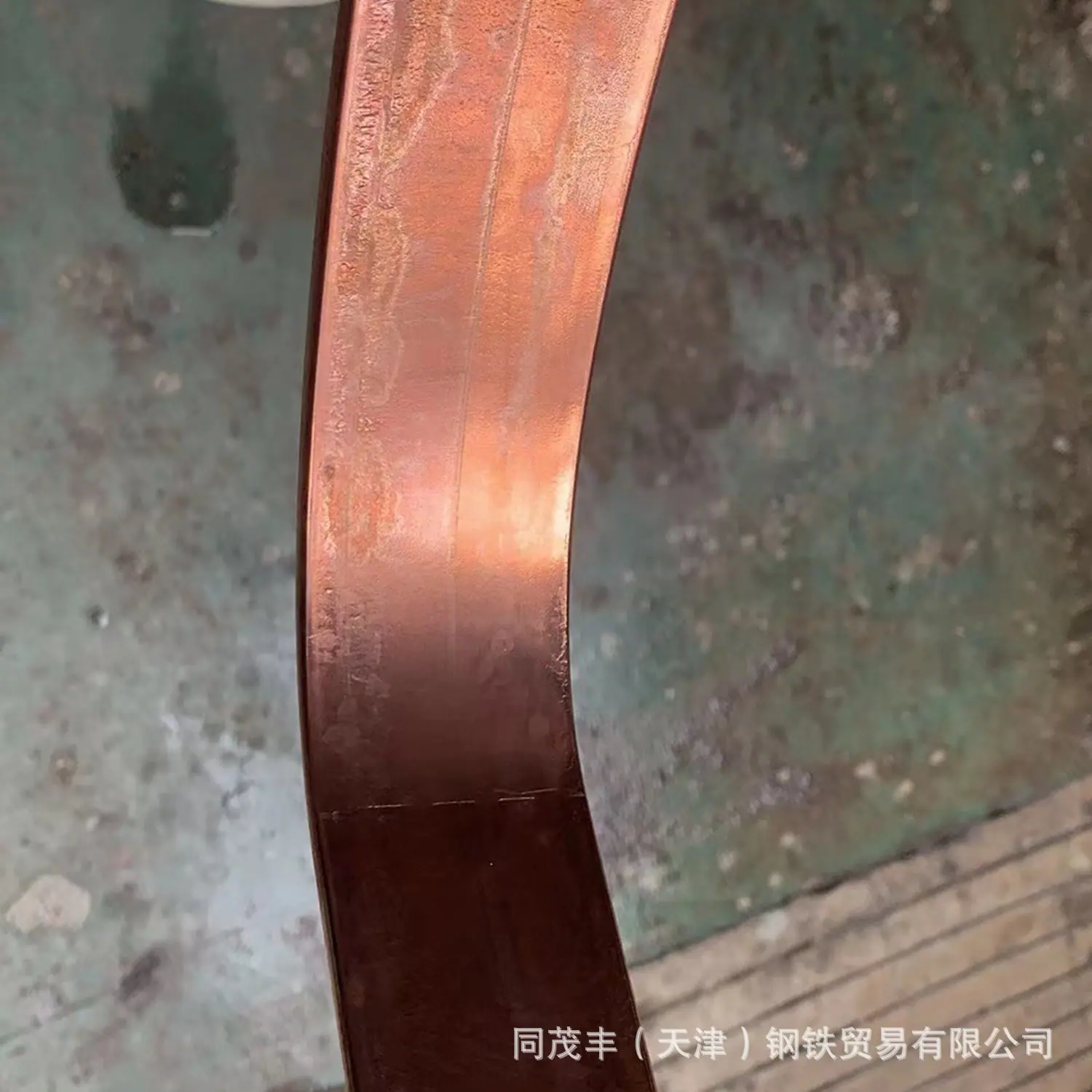

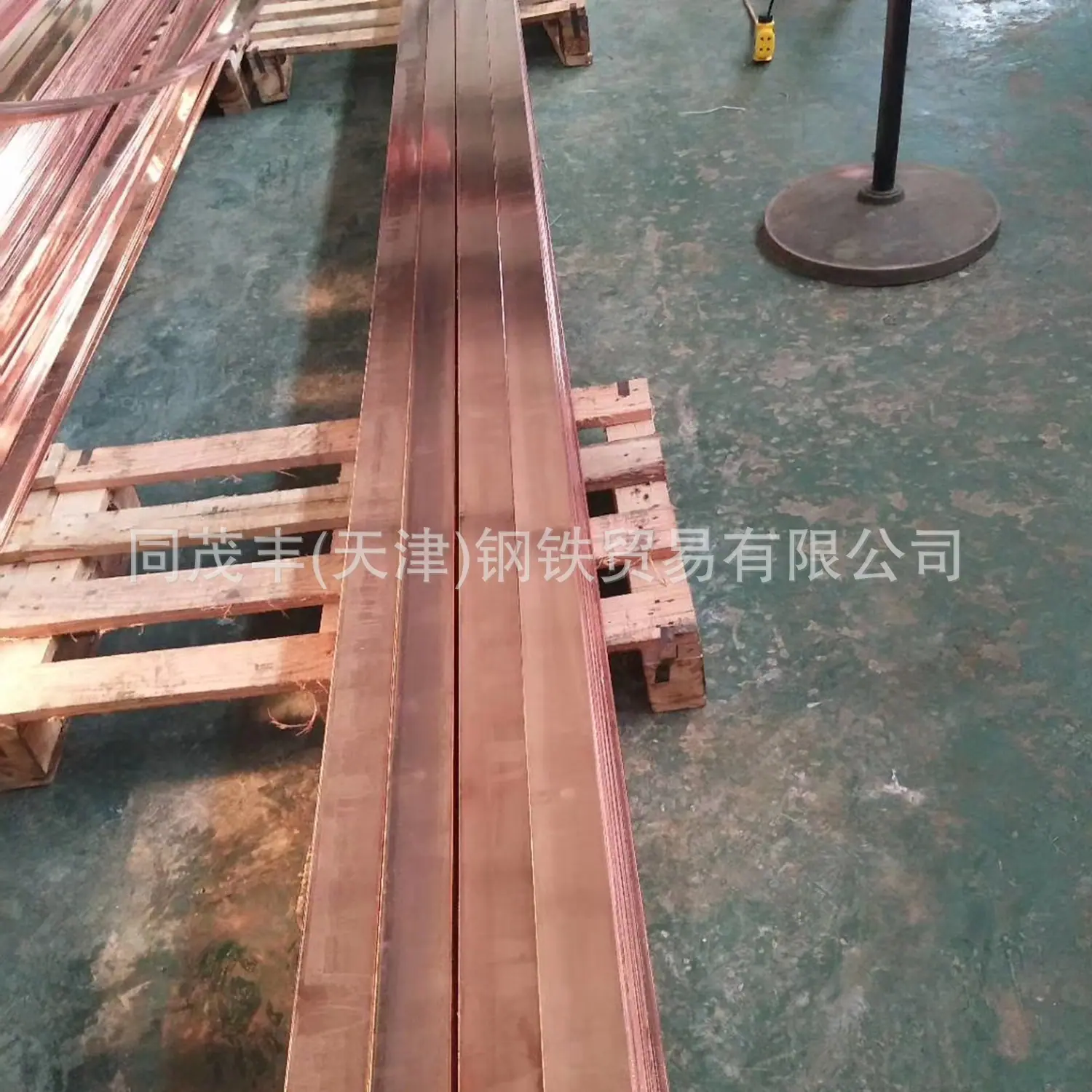

      Aço plano revestido de cobre—Aço plano folheado a cobreOs condutores de descida de aterramento de equipamentos, os condutores de aterramento horizontais da malha de aterramento e os condutores de aterramento horizontais de valas de cabos e postes/torres são geralmente feitos de três tipos de materiais: cobre, aço chato revestido de cobre e aço chato galvanizado. O cobre tem boa capacidade de condução de corrente e resistência à corrosão, tornando-o adequado para condutores de descida de aterramento de equipamentos, condutores de aterramento horizontais da malha de aterramento e condutores de aterramento horizontais de valas de cabos e postes/torres. No entanto, o cobre é muito caro e suscetível a roubo. O aço chato galvanizado é atualmente um condutor de aterramento horizontal mais amplamente utilizado, mas sua capacidade de condução de corrente e resistência à corrosão não são ideais.
Aço revestido de cobre é um novo tipo de material compósito bimetálico. Ele possui a alta resistência, excelente elasticidade, significativa resistência térmica e alta permeabilidade magnética do aço, bem como a boa condutividade elétrica e excelente resistência à corrosão do cobre. Existem geralmente três processos para produtos de aço revestido de cobre no mercado: eletrodeposição, revestimento por laminação e fundição contínua horizontal. A fundição contínua horizontal é muito cara e geralmente não é usada para produtos de aço revestido de cobre destinados ao aterramento.
Processo de galvanoplastia: Cobre eletrolítico de alta pureza é depositado no núcleo de aço através do princípio da eletrólise, formando uma estrutura molecular ligada em liga na interface cobre-aço. A interface bimétalica é completamente ligada, alcançando assim uma conexão metalúrgica dúctil entre cobre e aço e formando um todo.
Vantagens do Aço Chato Revestido de Cobre:

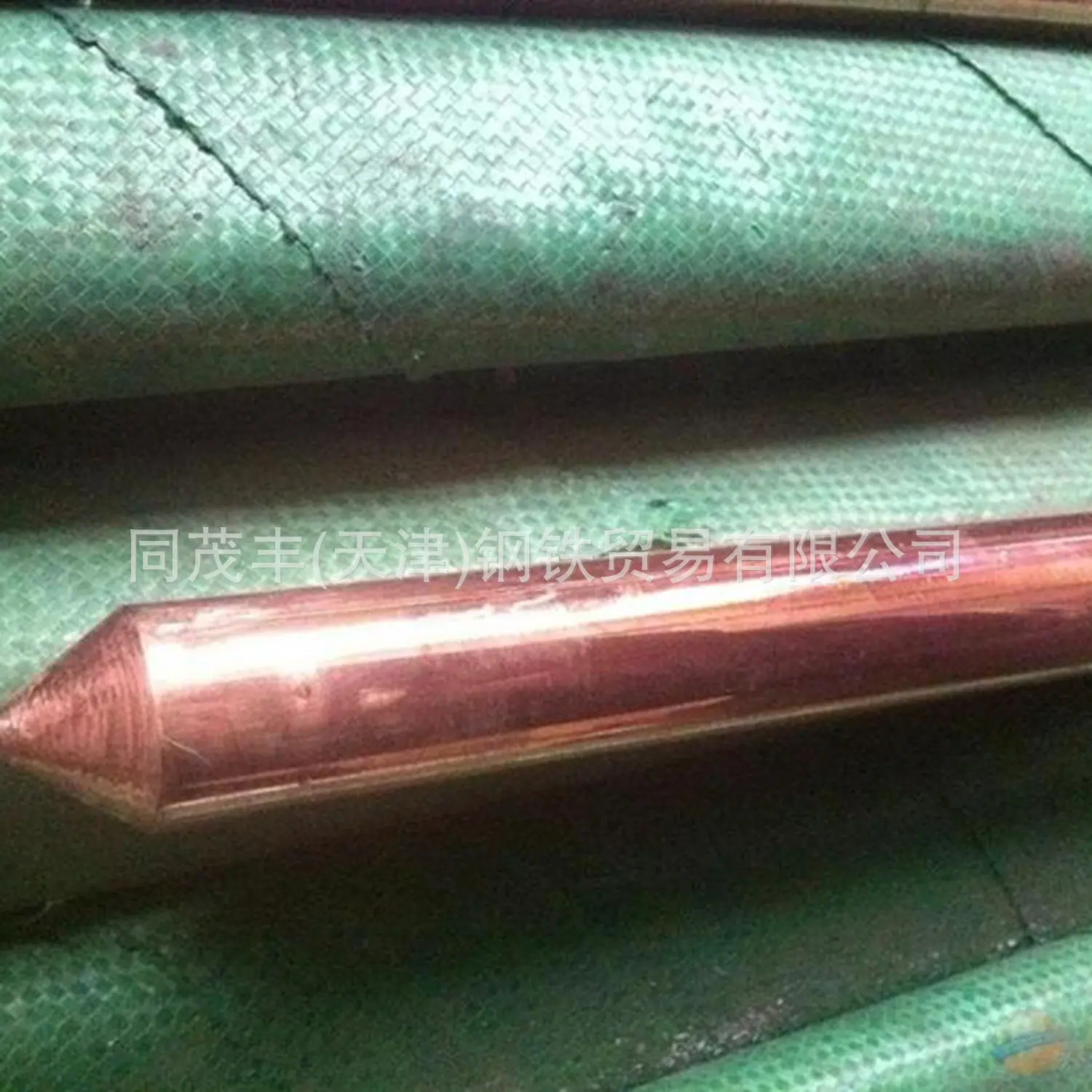

1) A camada de cobre e a haste de aço são ligadas molecularmente. Quando a haste de aterramento é inserida no solo, ela não dobrará nem rachará.
2) Camada de cobre uniforme, alta pureza de cobre; núcleo de aço de alta resistência.
3) Forte resistência à corrosão, não desconecta, descasca ou racha.
4) Boa condutividade, desempenho elétrico estável.
5) Qualidade Quase. Camada de cobre maior que 0,070 mm, com vida útil superior a 30 anos.

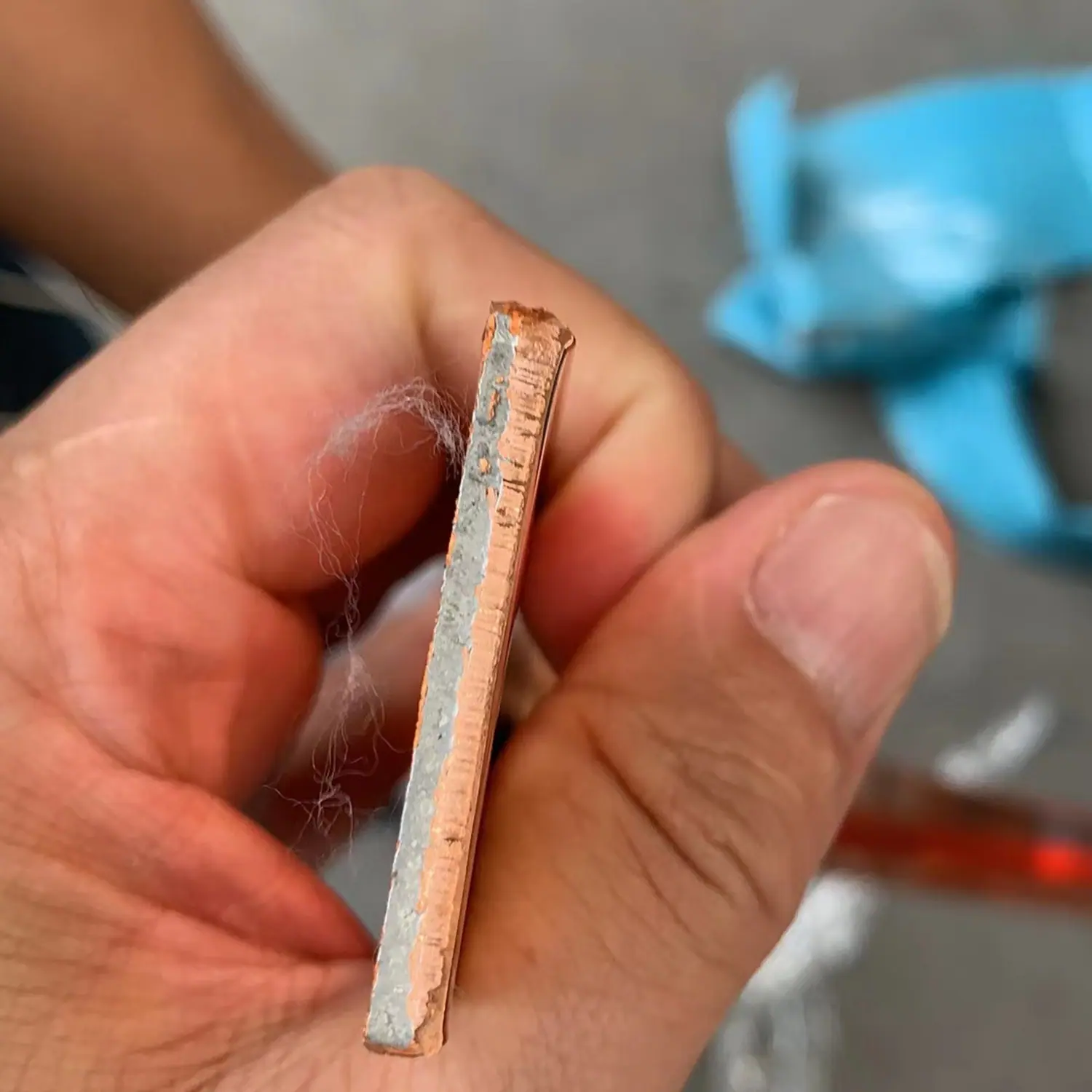

O aço chato cobreado fornecido por nossa empresa é fabricado por eletrodeposição de cobre eletrolítico puro com pureza superior a 99,9% sobre aço de baixo carbono. A espessura da camada de cobreação é de 0,050 mm ou mais em todos os pontos. Aplicações específicas: Usado para condutores de descida de aterramento de equipamentos, condutores de aterramento horizontais de malhas de aterramento e condutores de aterramento horizontais em valas de cabos e torres de postes. A fiação é organizada e conveniente. Comparado a outros condutores de aterramento horizontais, o aço chato cobreado possui vantagens significativas: baixo preço. Embora o preço unitário do aço chato cobreado seja mais alto que o do aço galvanizado, sua capacidade de condução de corrente e vida útil são mais fortes que as do aço galvanizado. Como a capacidade de condução de corrente do aço chato cobreado é maior que a do aço galvanizado, a quantidade de aço chato cobreado utilizada é menor que a do aço galvanizado para atingir a mesma capacidade de condução de corrente e resistência de aterramento no mesmo projeto de aterramento. Em uma comparação abrangente, o custo do aço chato cobreado para o mesmo projeto de aterramento é comparável ao custo de um sistema de aterramento de aço. A longo prazo, a vida útil de um sistema de aterramento usando aço chato cobreado é de 40 anos, enquanto a vida útil máxima de um sistema de aterramento usando aço galvanizado é de apenas 15 anos. O sistema de aterramento usando aço galvanizado precisa ser escavado para manutenção e reforma a cada poucos anos. A reforma de um sistema de aterramento é mais cara e demorada do que a construção de um novo. A longo prazo, o custo do aço chato cobreado é menor que o custo unitário do aço galvanizado.
Excelente desempenho anticorrosivo, vida útil de 40 anos.

Instalação de Aço Chato Galvanizado A resistência à corrosão do cobre é mais de dez vezes superior à do aço, e a galvanoplastia de cobre é mais de três vezes superior à da galvanização. A resistência à corrosão do aço com revestimento de cobre é próxima à do cobre puro. Um óxido fortemente aderente (limalha Cu(OH)2) forma-se na superfície do cobre, o que proporciona boa proteção ao material subjacente e impede a corrosão adicional. O aço com revestimento de cobre é amplamente utilizado em sistemas de aterramento na Europa e na América. O padrão de qualidade para este material de aterramento é UL467. O Capítulo 9 desta norma estipula claramente que, para hastes de aterramento, a espessura do material de revestimento de cobre deve ser superior a 0,25 mm, e para cabos trançados com revestimento de cobre e aço chato com revestimento de cobre, a espessura do material de revestimento de cobre deve ser superior a 0,070 mm para garantir 40 anos de operação sem manutenção para a malha de aterramento. Forte capacidade de condução de corrente. A uma temperatura de 20°C, a resistividade do cobre é de 17,24 × 10⁻⁶ (Ω•mm), e a resistividade do aço é de 138 × 10⁻⁶ (Ω•mm). Assumindo que a condutividade do cobre é o valor de referência 1 (ou seja, ), então a condutividade do aço angular e do aço redondo galvanizado é de apenas 8,6%, a condutividade do aço com revestimento de cobre excede 20%, e a condutividade do cabo trançado com revestimento de cobre é de 30%. Sob a ação de correntes de alta frequência, como correntes de raio, o material de aço com revestimento de cobre exibe o efeito pelicular, e sua condutividade é próxima à do cobre puro, superando em muito a dos corpos de aterramento de aço. Além disso, a permeabilidade relativa do cobre ao vácuo é 1, enquanto a do aço é 636 vezes maior. Quando submetido a correntes de raio ou correntes de falta, a impedância dos condutores de cobre é muito menor do que a dos corpos de aterramento de aço. Portanto, a probabilidade de descargas laterais causadas pela elevação do potencial de terra devido à impedância será significativamente reduzida.

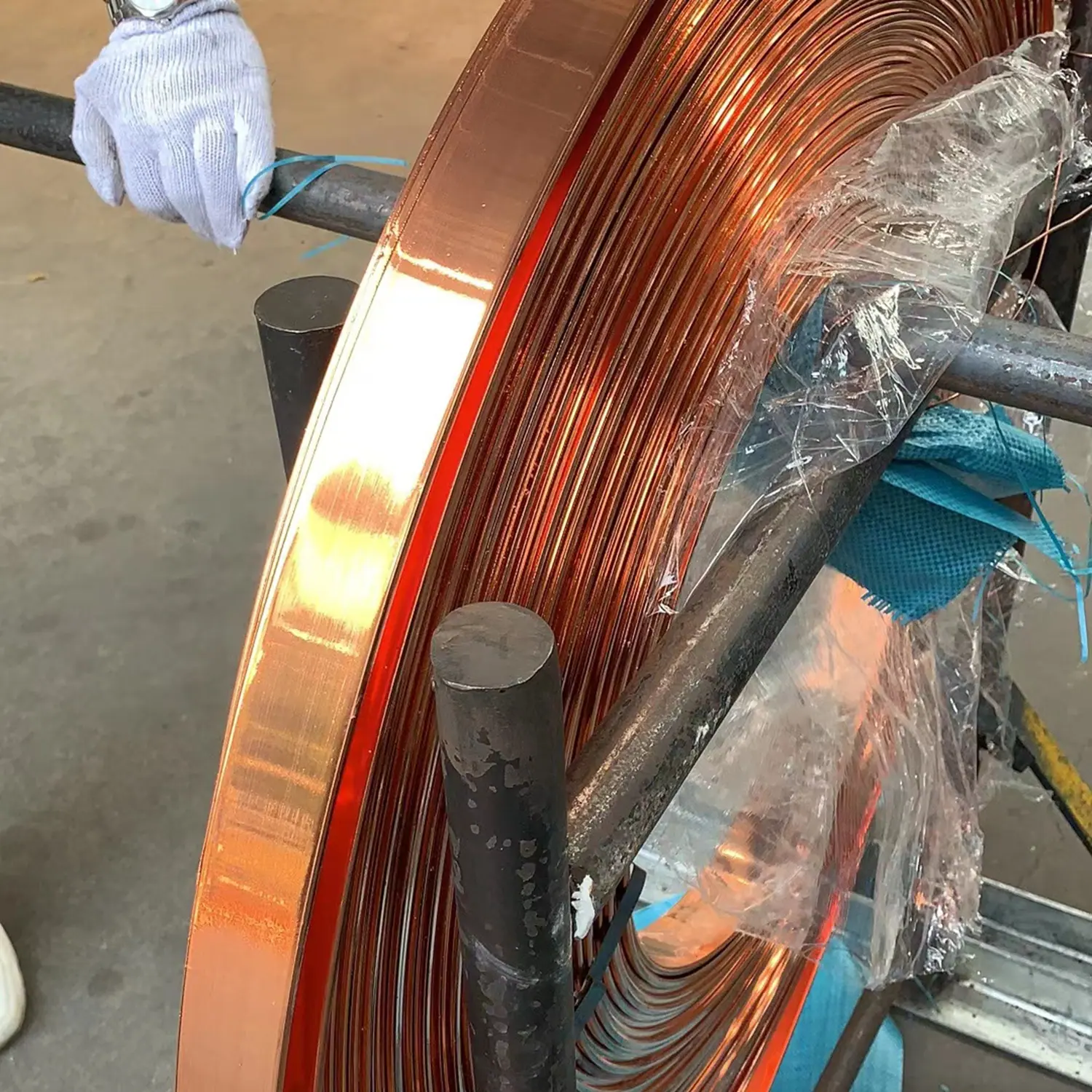

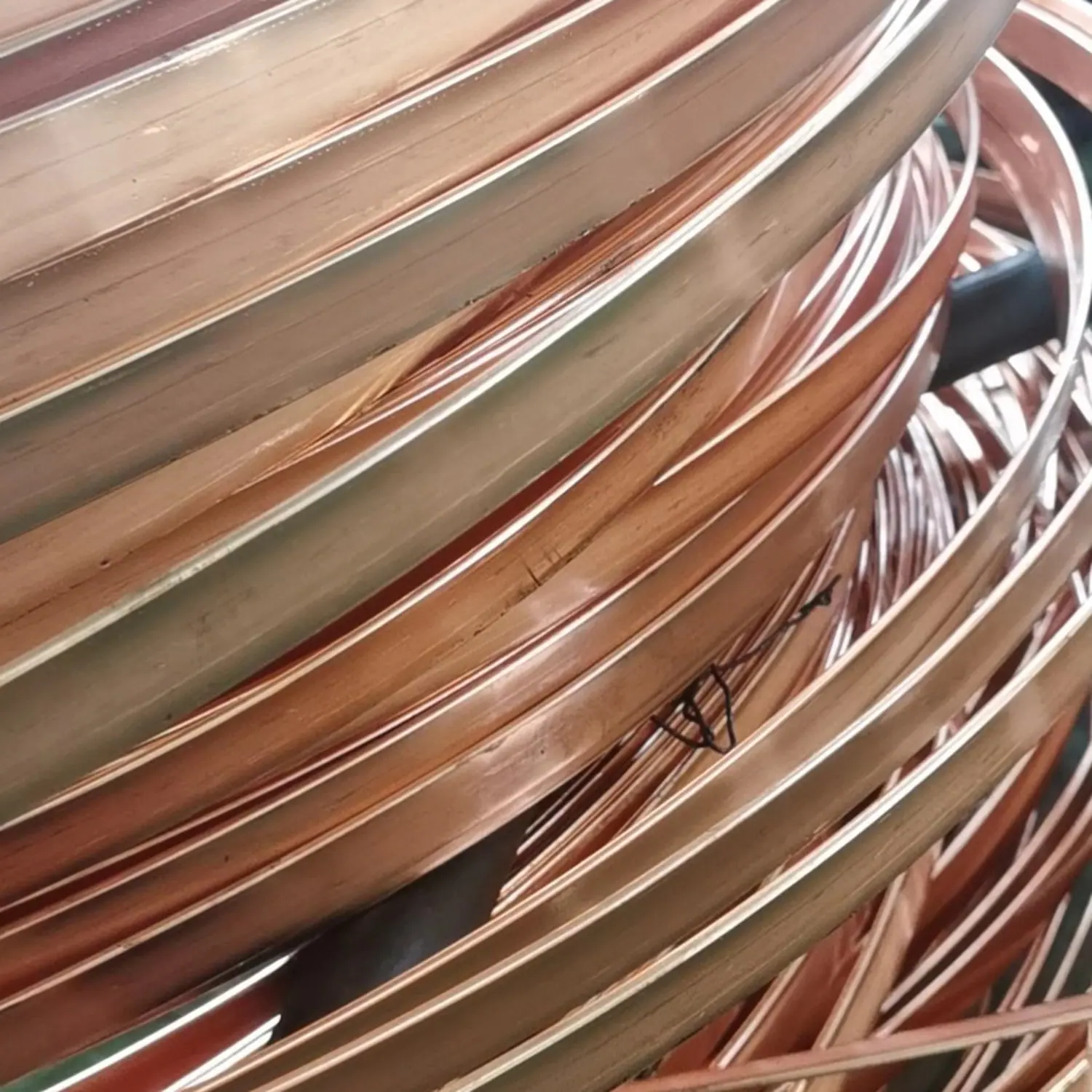

Aço plano banhado a cobre, aço plano revestido de cobre

Escopo de aplicação:

Engenharia de proteção contra raios e aterramento para locais como plantas petroquímicas, depósitos de petróleo, usinas de energia, subestações, estações rádio base, aeroportos e salas de rede.
