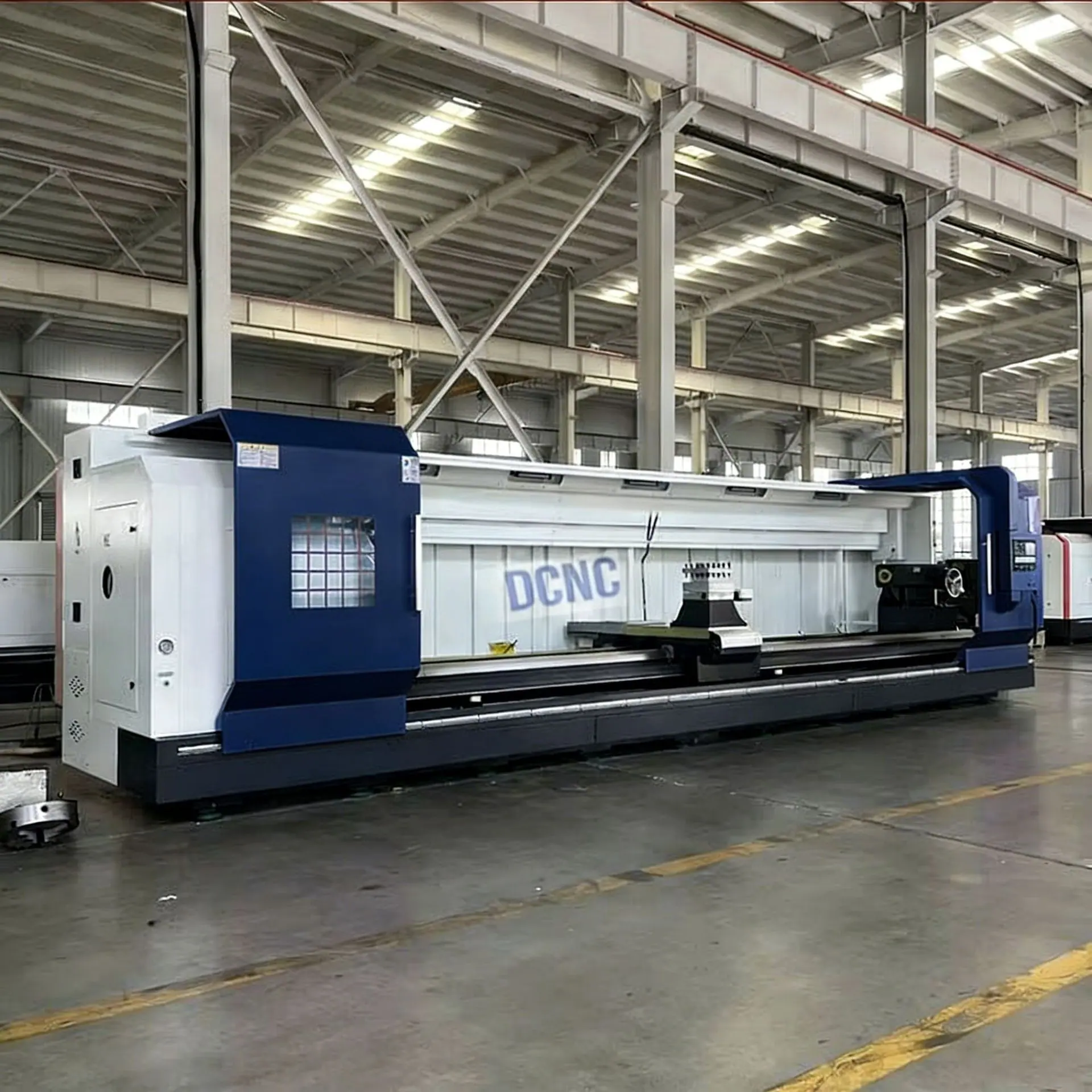

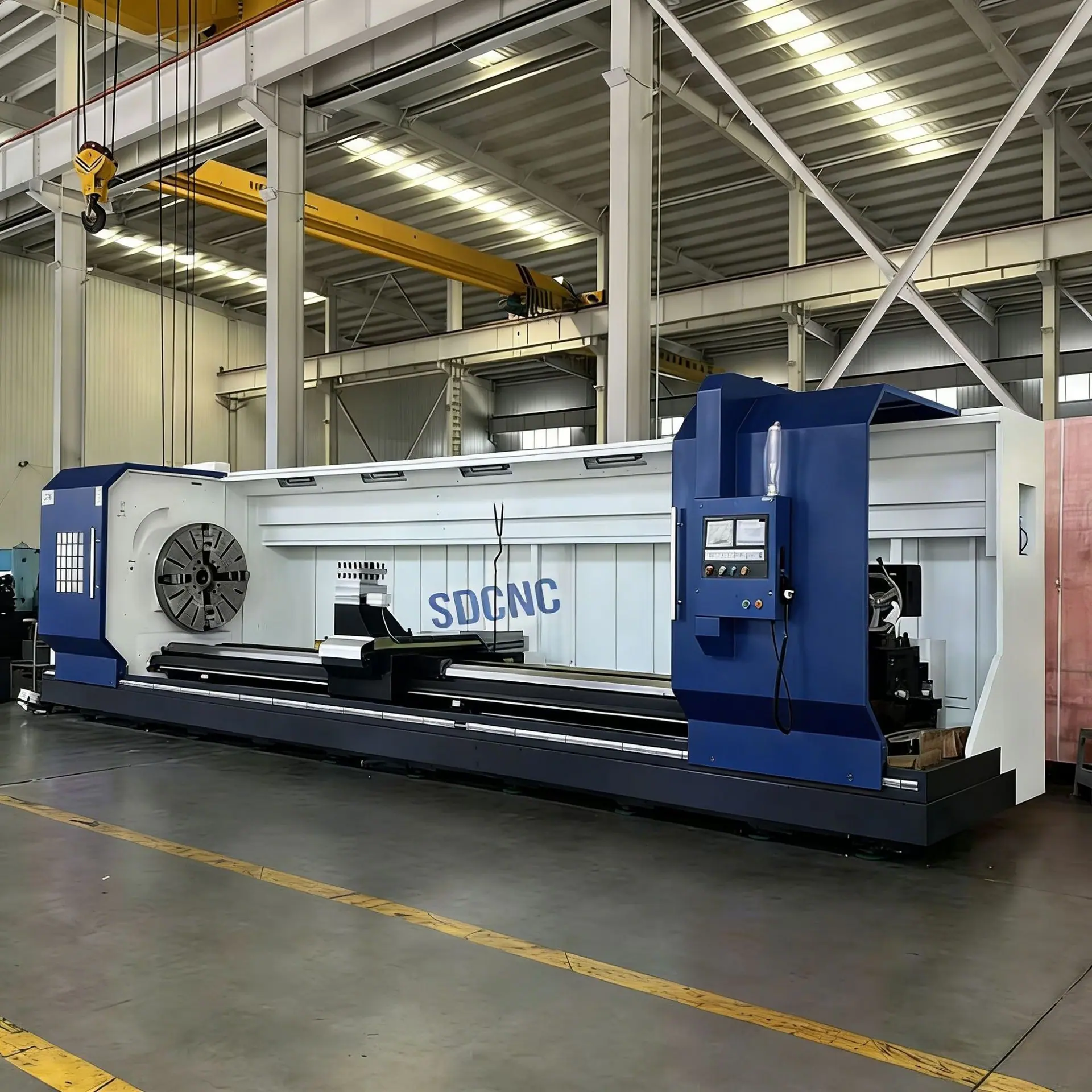

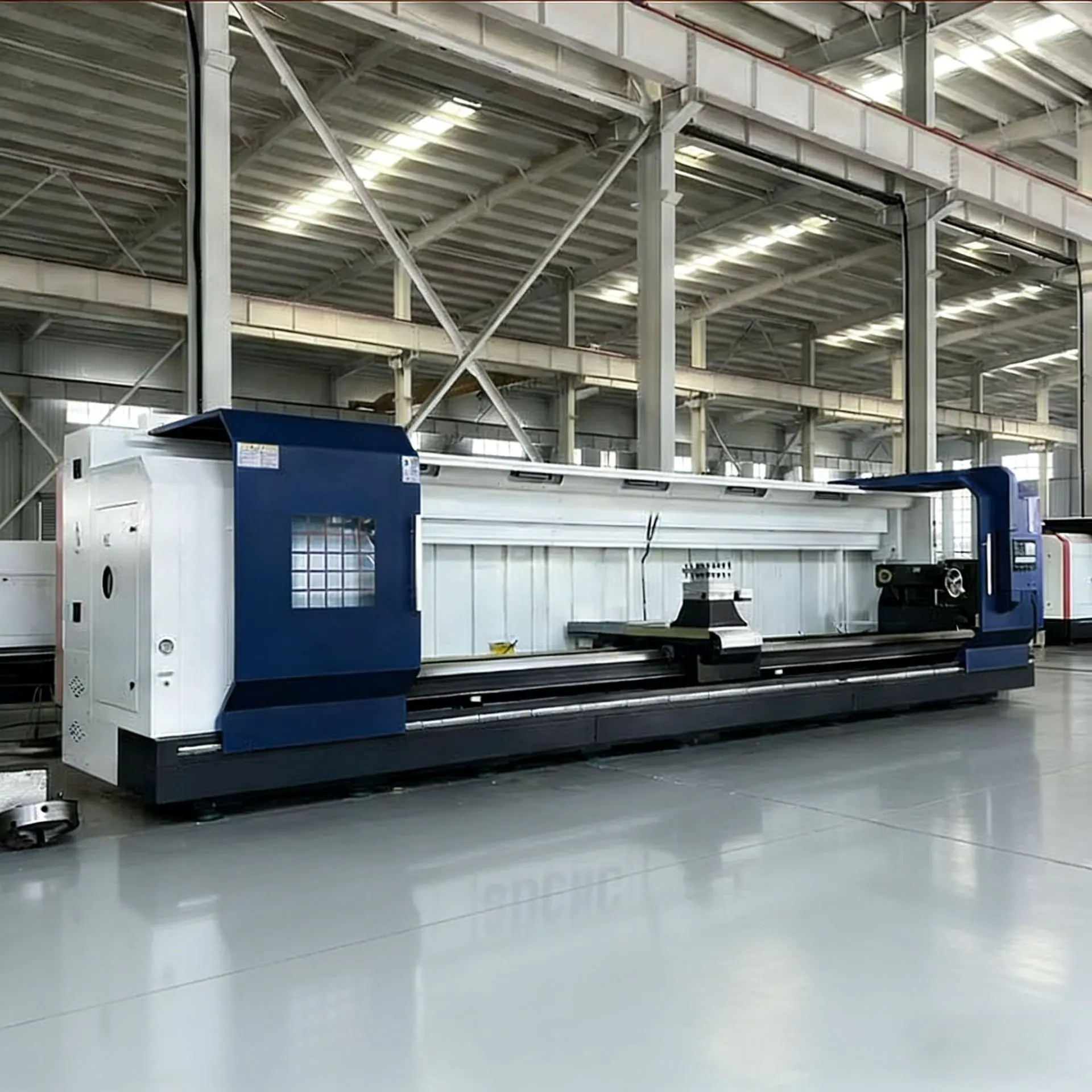

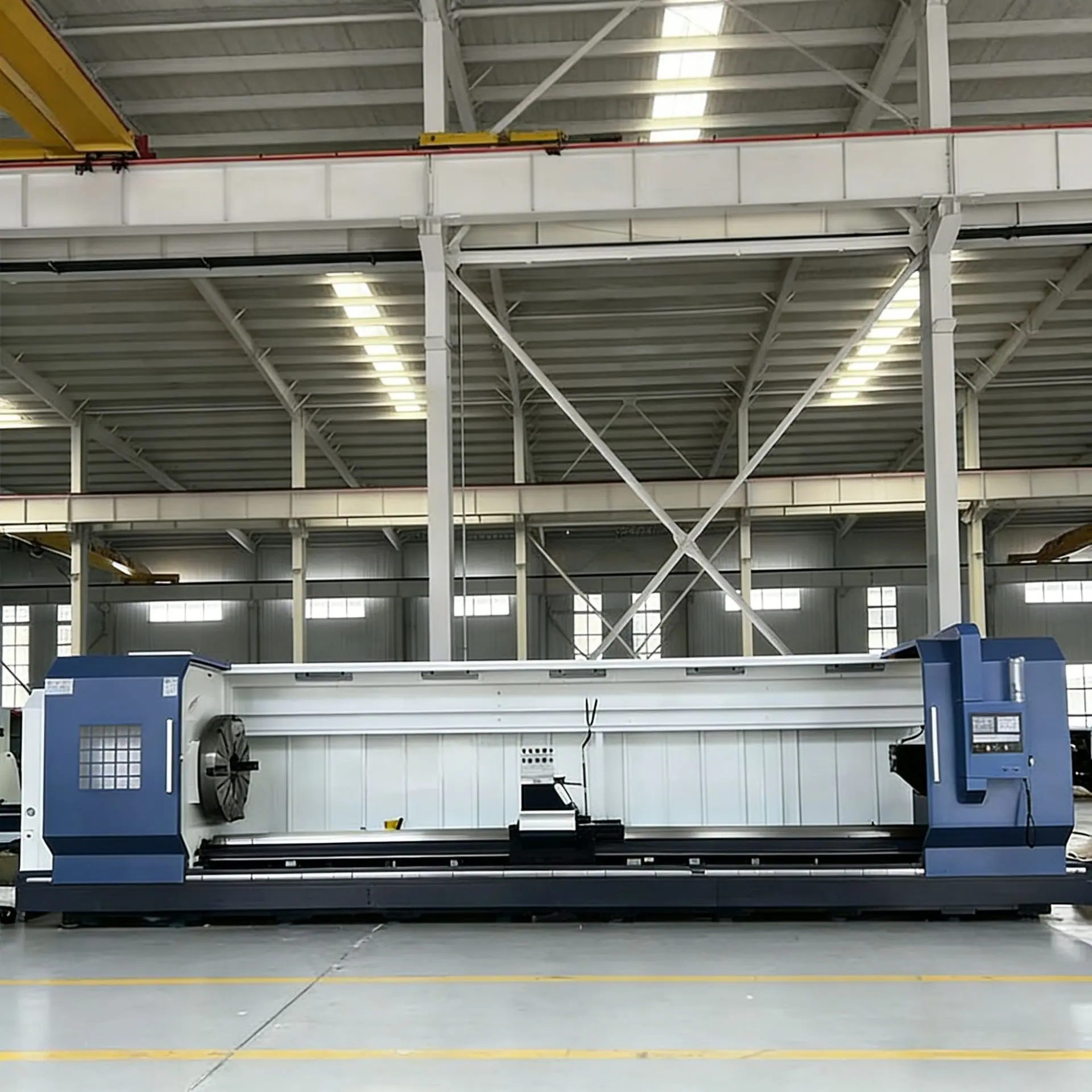

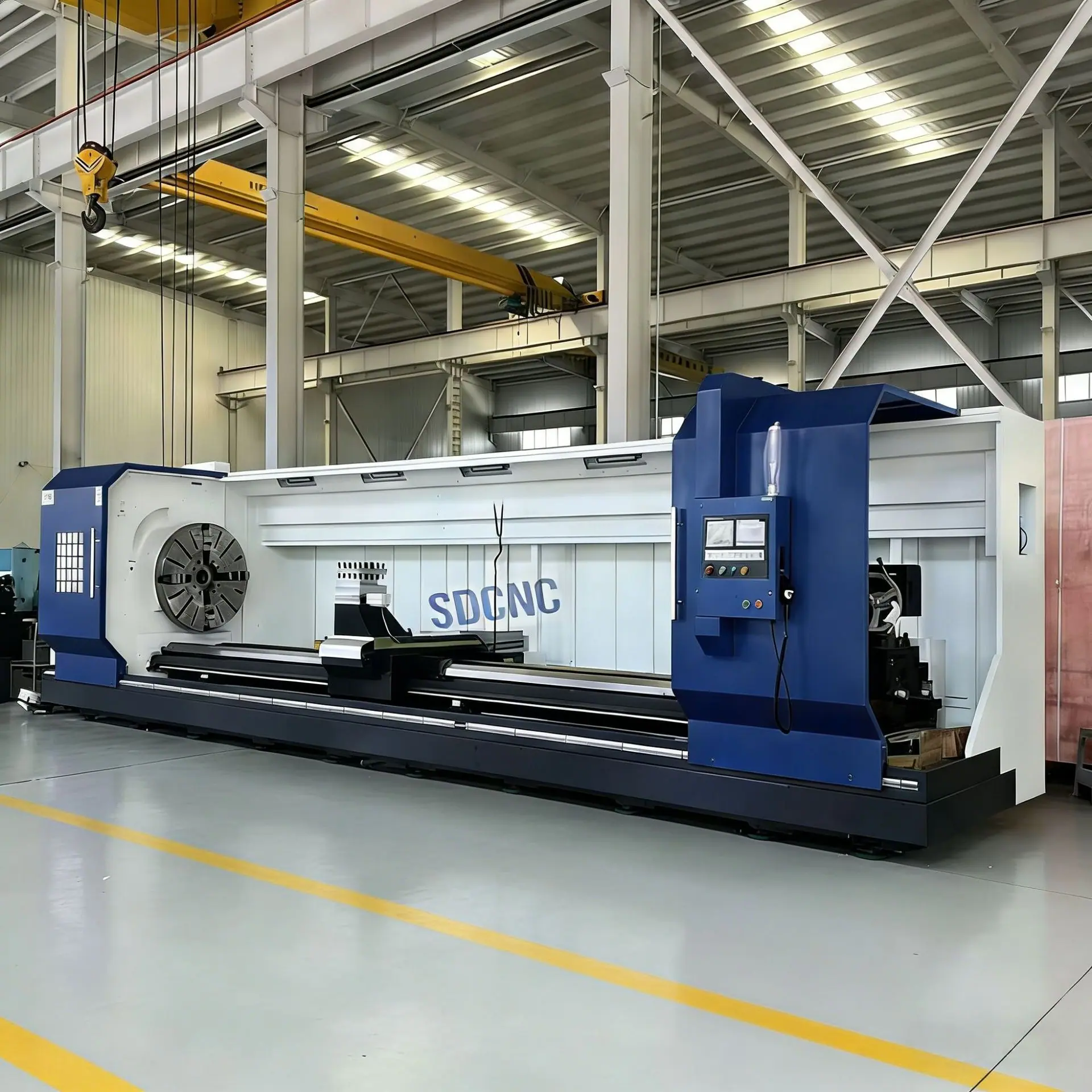

Venda Direta de Fábrica de Grandes Cilindros de Laminação para Processamento de Tornos CNC de Grande Diâmetro para Trabalho Pesado de Alta Precisão Ck61150
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
|
Largura do trilho da máquina |
755 mm |
||||
|
Diâmetro máximo de rotação da cama |
1550 mm |
||||
|
Comprimento máximo da peça de trabalho (círculo externo de torneamento) |
3000-10000mm |
||||
|
Peso da peça de trabalho entre dois centros |
6/10 toneladas (preste atenção ao limite de velocidade quando a peça de trabalho for pesada) |
||||
|
Diâmetro máximo de rotação da peça no porta-ferramenta |
Φ1070mm |
||||
|
Fuso |
|||||
|
Rolamento dianteiro do fuso |
Φ200/220mm (opcional) |
||||
|
Faixa de velocidade do fuso |
|
||||
|
Quatro estágios sem degraus |
1ª marcha |
T2 |
T3 |
4ª marcha |
|
|
faixa de rotação |
5 a 40 rpm |
20～80rpm |
40～160rpm |
80～315 r/min |
|
|
Mudança de marchas |
Mudança de marchas hidráulica |
||||
|
Diâmetro do fuso através do furo |
Φ130mm |
||||
|
Furo interno do fuso cônico frontal |
Métrica 140# |
||||
|
Especificações da cabeça do fuso |
A2-15 |
||||
|
Tamanho do mandril |
Φ1000mm |
||||
|
Forma de mandril |
Ação simples manual de quatro garras |
||||
|
Motor principal |
|||||
|
potência do motor principal |
Servo de 30 kW |
||||
|
Formulário de transmissão |
Transmissão por correia C |
||||
|
Alimentar |
|||||
|
Curso no eixo X |
850 mm |
||||
|
Curso do eixo Z (extremidade do mandril até a extremidade do cabeçote móvel) |
2750/3750/4750/5750 mm |
||||
|
eixo x rápido |
4m/min |
||||
|
Eixo z rápido |
4m/min |
||||
|
Porta-faca |
|||||
|
Porta-ferramentas vertical de quatro estações |
Porta-ferramentas elétricas |
||||
|
Modelo porta-ferramentas |
LD4B-C6100 |
||||
|
Suporte de ferramentas lado oposto |
300×300mm |
||||
|
Seção da barra de ferramentas |
45×45mm |
||||
|
contraponto |
|||||
|
Tipo de contraponto |
Contraponto manual |
||||
|
Diâmetro do fuso do cabeçote móvel |
φ160 mm |
||||
|
Curso do fuso do cabeçote móvel |
300 mm |
||||
|
Furo cônico do fuso do cabeçote móvel |
Métrica 80# |
||||
|
Forma geral do movimento do cabeçote móvel |
Suspenso/Motorizado
|
||||
