Breve Introdução do Indicador Laser de Início e Alinhamento de Via Férrea

O indicador de laser de ajuste de trilhos ferroviários é um instrumento de medição de suavidade de trilhos lançado por nossa empresa. O instrumento adota tecnologia de alinhamento a laser de longa distância para medir os parâmetros geométricos dos trilhos e pode fornecer orientação no local para operações de ajuste de trilhos. O instrumento é fácil de operar, rápido na medição de velocidade, intuitivo na leitura e econômico e prático.

Vantagens do indicador laser de elevação e deslocamento lateral de via férrea

1. O instrumento de medição utiliza uma fonte de luz laser colimada de longo alcance, alcançando a detecção da planicidade de onda longa em distâncias médias e longas.

2. A tecnologia de rastreamento de pontos de laser da câmera é adotada, o que é conveniente para os operadores apontarem para o alvo de medição.

3. O design do alvo anular é usado para facilitar ao operador a leitura dos dados de medição e melhorar a eficiência do trabalho.

Estrutura do indicador a laser de levantamento e rotação de via férrea

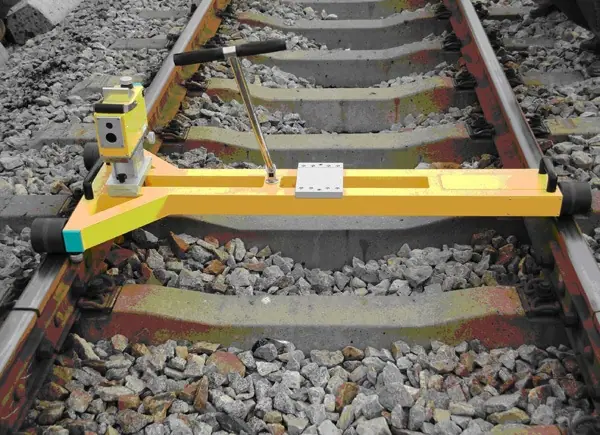

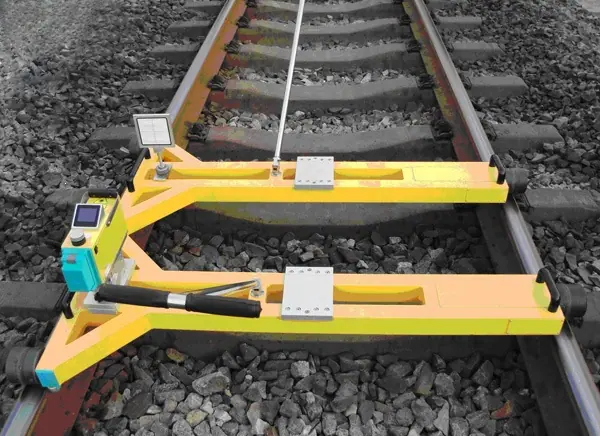

O indicador consiste em um veículo de emissão de laser e um veículo de medição. O veículo de emissão de laser é usado principalmente para emitir laser colimado de longa distância. O veículo de medição é usado para direcionamento inicial do ponto laser e medição dentro do trecho da estrada a ser medido.

Direção de aplicação do indicador a laser de elevação de trilho ferroviário

1. Acompanhar medição de conclusão;

2. Manutenção e construção de linhas existentes;

3. Orientar as operações do canteiro de obras para a colocação de trilhos do departamento de engenharia;

4. Inspeção da qualidade de construção da linha;

Parâmetros Técnicos do Indicador a Laser de Estação de Partida Ferroviária

1、Distância de medição: 0～100m;

2、Medidor: Faixa de medição ±50mm, Erro de indicação ±1mm;

3. Altura: Faixa de medição ±50mm, erro de indicação ±1mm;

4、Horizontal: Erro de indicação ±0,5 mm;

5. Faixa de temperatura do ambiente de trabalho: -20°C~+70°C; umidade: sem condensação;

6、Tempo de funcionamento da bateria: 9 horas;

7、Comprimento de Onda do Laser: 635nm Potência: ≤1mW Diâmetro do Ponto: 10mm (a 100 metros)

8、Peso do Instrumento Transmissor a Laser: 8Kg Carroceria do Veículo: 25Kg
