Vagão de trilho com engrenagem e freio sensível, Vagão de trilho com engrenagem Kczr405/160Y, Vagão de trilho com engrenagem e motor a diesel à prova de explosão

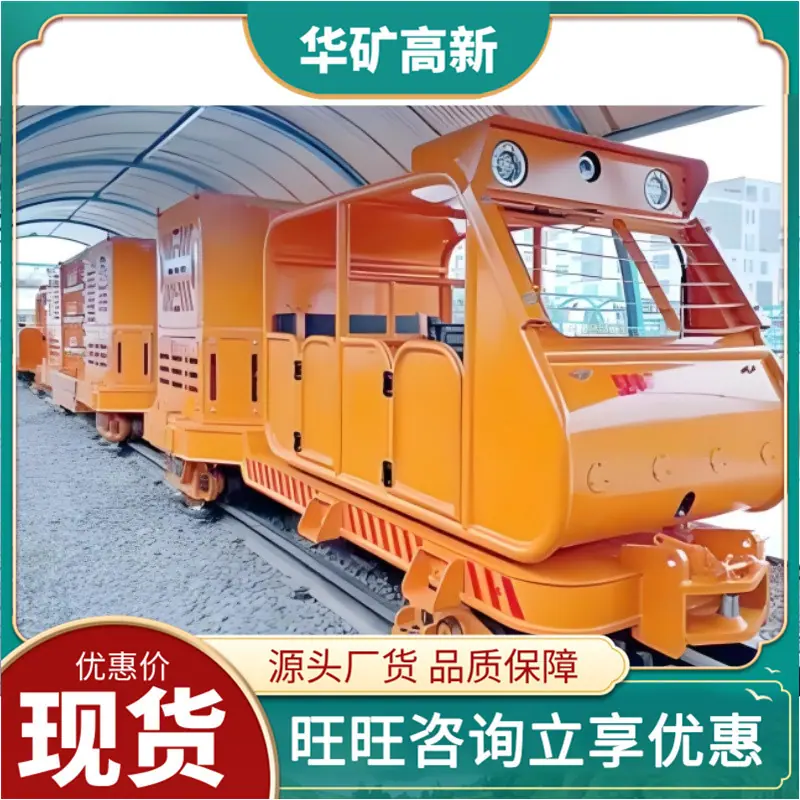

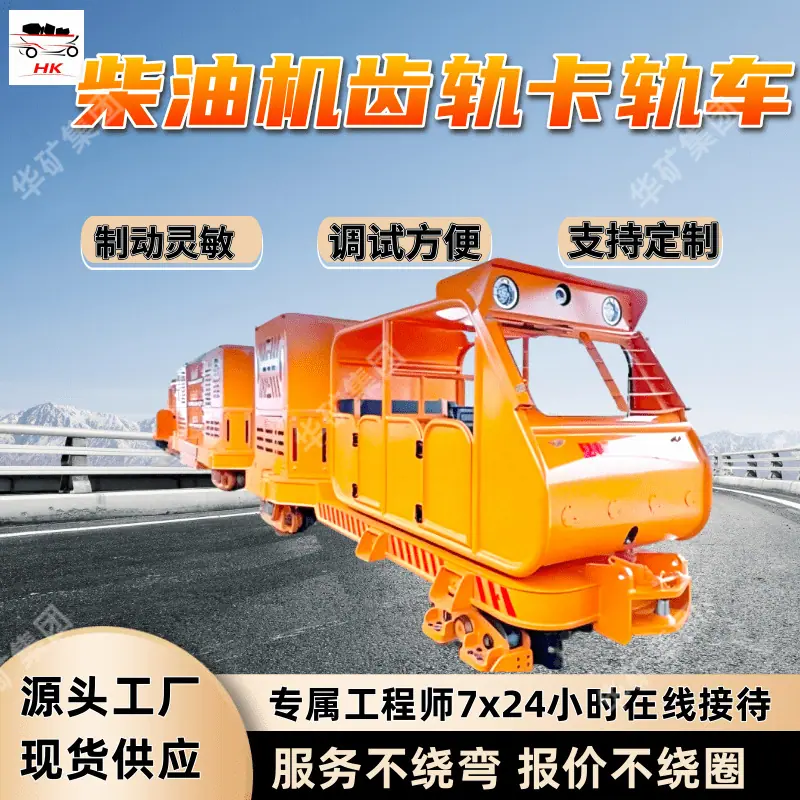

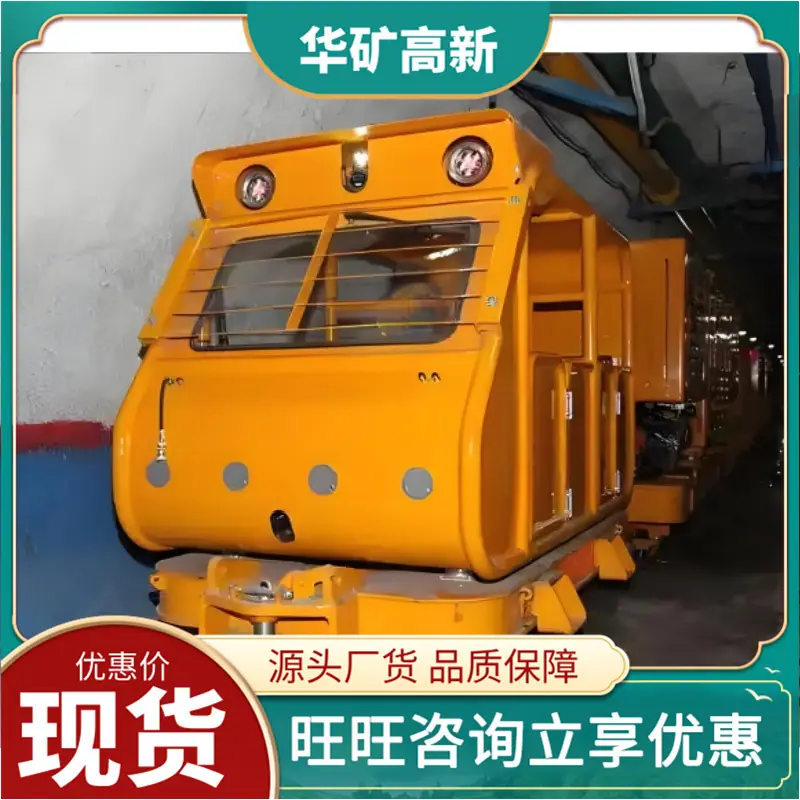

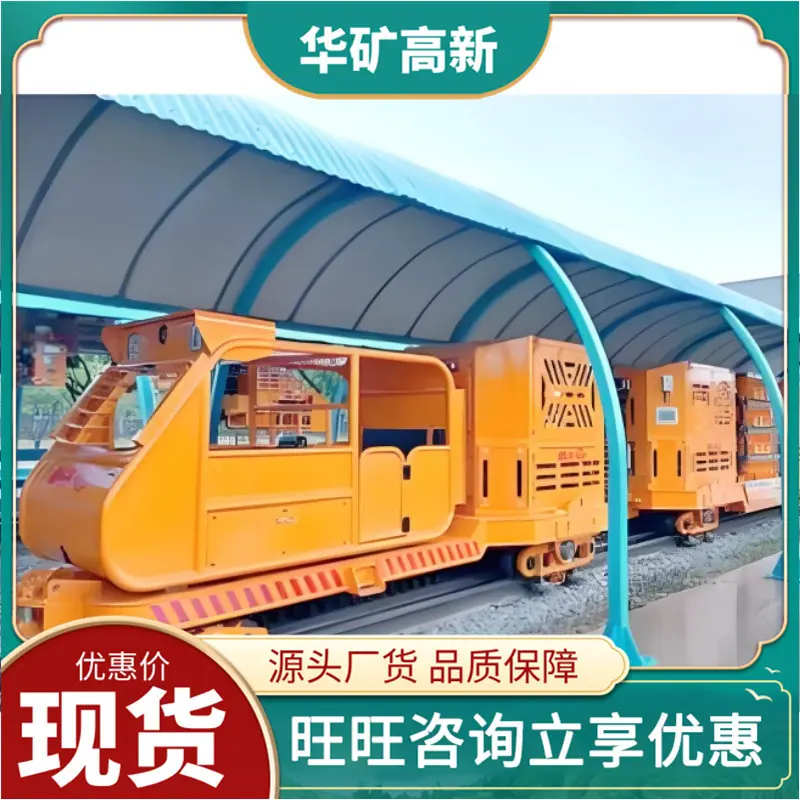

O trator sobre esteiras a diesel à prova de explosão com engrenagem para trilhos é um equipamento de transporte ferroviário intrinsecamente seguro, projetado especificamente para cenários de transporte de carga pesada e alta inclinação em minas de carvão subterrâneas. Sua tecnologia central envolve o engrenamento das engrenagens da locomotiva com os cremalheiras na base da via, acoplado a rodas de guia que prendem os trilhos durante todo o percurso, permitindo operação estável em ambientes altamente inclinados. Este equipamento pode alcançar transporte direto "one-stop" do pátio inferior da mina até a frente de lavra, eliminando a necessidade de desmontar equipamentos grandes, como escoras hidráulicas. É amplamente aplicável a condições de mineração que exigem transporte contínuo, sem transferência, de carga pesada e alta inclinação.

O produto é estritamente projetado e fabricado de acordo com os padrões de prova de explosão da série GB3836. A marca de prova de explosão é "Ex d I Mb", e obteve a certificação de marca de segurança para produtos de mineração. O sistema de energia utiliza um motor diesel à prova de explosão de baixa poluição equipado com um projeto de proteção tripla: a temperatura do cilindro é controlada através de uma barreira de admissão e um sistema de recirculação de gases de escape, componentes chave utilizam selos compostos multicamadas para evitar vazamento de faíscas, e um sistema de monitoramento de circuito duplo pode cortar a saída de energia em 0,5 segundos para garantir a operação segura em ambientes com riscos de explosão de gás e poeira de carvão.

A estrutura principal do equipamento inclui uma unidade de potência com motor diesel à prova de explosão, um sistema hidráulico variável de circuito fechado de controle DA, um sistema de acionamento de cremalheira e pinhão, um conjunto de rodas de fixação no trilho e um sistema de freio a disco. O sistema de acionamento de cremalheira e pinhão utiliza um motor hidráulico para acionar o pinhão a se mover reciprocamente sobre o trilho de cremalheira. O conjunto de rodas de fixação no trilho é fixado ao trilho durante todo o processo para evitar descarrilamento. O freio a disco fornece força de frenagem confiável, que pode atingir 1,5 a 2 vezes a força de tração nominal. Alguns modelos são equipados com tecnologia de informação digital, permitindo controle remoto do veículo seguidor, controle centralizado subterrâneo ou controle remoto da superfície, adaptando-se às necessidades da construção inteligente de minas.

1. Tipo de Bitola Padrão：Adequado para as bitolas de trilho comumente usadas de 600 mm e 900 mm em minas de carvão, requer um sistema de trilho de cremalheira e pinhão dedicado, adequado para novas construções de minas ou projetos de renovação de trilhos, modelos representativos incluem CCG/C300/160Y, CCG/C360/160Y.

2. Tipo Compatível com Bitola Padrão：Pode utilizar diretamente o sistema de trilhos comum existente na mina, necessitando apenas da adição de uma cremalheira no meio do trilho para ser colocado em uso, reduzindo significativamente o custo de transformação para as empresas de mineração, adequado para a atualização do equipamento de transporte de minas existentes, o modelo representativo é o veículo de fixação em trilho com cremalheira e pinhão movido a motor diesel à prova de explosão em trilho comum desenvolvido pela Xiangtan Hengxin Industrial.

1. Tipo de Tração 300kN：Força de tração máxima 300kN, capacidade máxima de subida 30°, adequada para transportar equipamentos pesados em minas de médio porte, como o tipo CCG/C300/160Y, aplicada com sucesso no transporte de suportes hidráulicos na Mina de Carvão Xinzhou em Shanxi.

2. Tipo de Tração 360kN：Força máxima de tração 360kN, capacidade máxima de subida 30°, capacidade de carga de até 60 toneladas, adequada para transportar equipamentos ultraleves em grandes minas, como os tipos CCG/C360/160Y, já foi colocada em operação na Mina Wutongzhuang da Jizhong Shares.

1. Tipo de Operação Básica：Utiliza condução manual ou controle remoto de seguir veículo (nível L1), operação simples e direta, adequado para minas tradicionais com baixos requisitos de inteligência.

2. Tipo de controle centralizado inteligente：Suporta controle centralizado subterrâneo (Nível L2) ou operação remota na superfície (Nível L3), complementado por um modelo de agendamento de IA em cluster, permitindo a operação colaborativa de múltiplos dispositivos, adequado para projetos inteligentes de construção de minas.

Através da transmissão engrenada de engrenagens e cremalheiras, forte tração pode ser fornecida. A tração máxima pode atingir 360kN, e a capacidade de carga pode atingir 60 toneladas. Isso permite o transporte geral de equipamentos grandes, como suportes hidráulicos, evitando os processos trabalhosos e os riscos de segurança da desmontagem e recarga de equipamentos, e melhorando significativamente a eficiência do transporte.

A capacidade máxima de subida pode atingir 30°. O conjunto de cremalheira e pinhão agarra firmemente a via durante todo o percurso, e o acionamento por cremalheira e pinhão evita eficazmente escorregamentos e descarrilamentos. Ele pode operar de forma estável em túneis complexos e ondulados, resolvendo os riscos de segurança dos métodos de transporte tradicionais em ambientes de alta inclinação.

O sistema de potência com motor a diesel à prova de explosão utiliza proteção tripla, controlando rigorosamente a temperatura do cilindro e o vazamento de faíscas. O sistema de desligamento de emergência de circuito duplo pode cortar a energia rapidamente. A carroceria do veículo usa uma combinação de revestimento condutor e correntes de aterramento para dissipar a eletricidade estática. Múltiplos projetos de segurança garantem a operação segura em ambientes explosivos.

Alguns modelos podem utilizar diretamente o sistema de trilhos comum existente na mina, exigindo apenas a adição de uma cremalheira para serem colocados em uso, reduzindo significativamente os custos de renovação dos trilhos; o tipo de bitola padrão é compatível com bitolas de trilhos comuns e pode ser selecionado de forma flexível de acordo com as condições reais da mina.

Adota um design modular, permitindo que componentes chave sejam rapidamente desmontados e substituídos; o sistema hidráulico variável de circuito fechado controlado por DA oferece alta confiabilidade e requer manutenção mínima; alguns modelos são equipados com um sistema de monitoramento inteligente para monitoramento em tempo real do status de operação do equipamento, fornecendo avisos precoces de falha e reduzindo o tempo de inatividade para manutenção.

O produto obteve a Certificação de Marca de Segurança para Produtos de Mineração, cumpre rigorosamente os "Regulamentos de Segurança em Minas de Carvão" e a série GB3836 de normas à prova de explosão, e pode ser aplicado diretamente em ambientes explosivos subterrâneos em minas de carvão. Ajuda as empresas a atender aos requisitos de supervisão de segurança e a melhorar a conformidade dos equipamentos de mina.

Alcance o transporte direto "tudo em um" do pátio do fundo do poço até a frente de lavra, evitando os custos de mão de obra e tempo de desmontagem e recarga de equipamentos; alguns modelos podem utilizar sistemas de trilhos existentes, reduzindo os custos de renovação de trilhos e melhorando abrangentemente os benefícios econômicos do transporte na mina.

Soluções personalizadas podem ser fornecidas com base na situação real da mina, como bitola do trilho, distância de transporte e requisitos de carga. Essas soluções incluem renovação do sistema de trilhos, seleção do nível de tração e atualizações de configuração inteligente, para se adaptar a cenários de transporte de mineração de diferentes escalas e condições.

As empresas nacionais dominaram tecnologias essenciais e possuem direitos de propriedade intelectual totalmente independentes. Alguns produtos podem substituir equipamentos importados e os superaram em termos de nível de inteligência. A equipe técnica pode fornecer serviços de ciclo de vida completo, desde o projeto do esquema, instalação e comissionamento até a manutenção pós-venda, garantindo a operação estável do equipamento.

Alguns modelos suportam atualizações de direção inteligente de três níveis, desde o controle remoto de veículo a seguir até a operação remota baseada em terra. Eles podem ser integrados ao sistema inteligente da mina para alcançar o gerenciamento em cluster e o monitoramento remoto de equipamentos, reservando espaço de atualização para a futura construção inteligente da mina.
