Dispositivo de Inspeção de Trilhos com Detecção de Queda de Parafuso Fixa Manutenção de Trilhos Operação com Um Botão Dispositivo de Inspeção de Trilhos

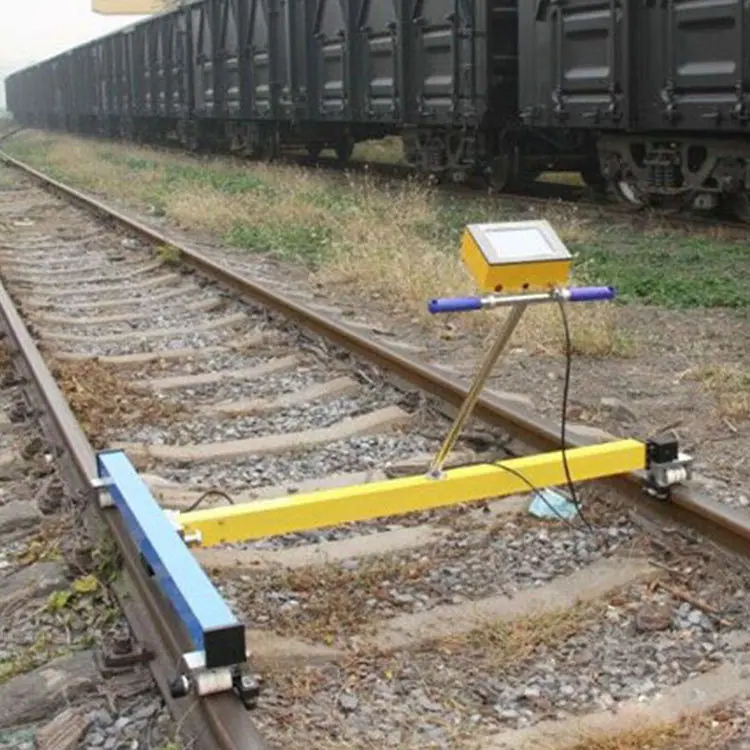

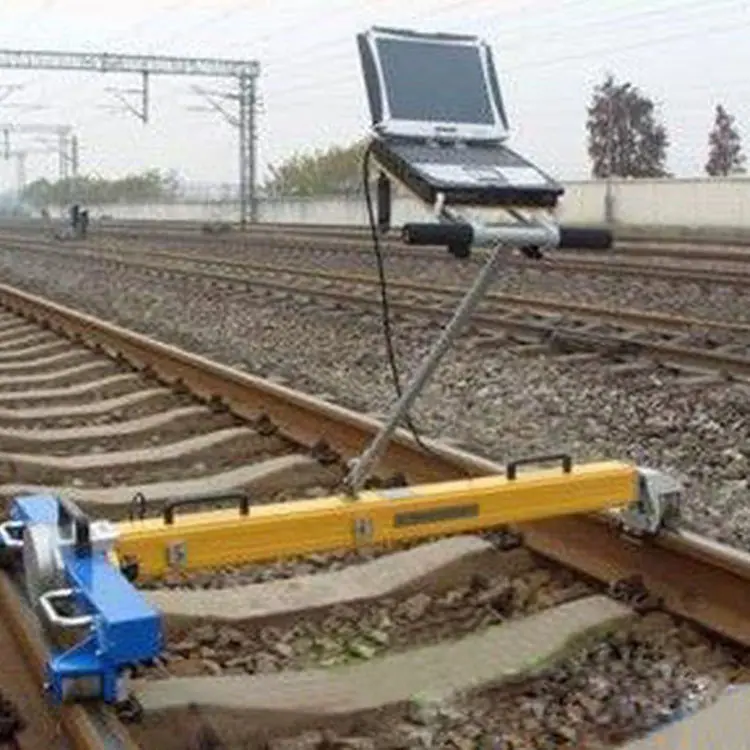

Um dispositivo de inspeção de via é um equipamento de detecção de status da geometria da via baseado no princípio de medição precisa de ângulo usando medição de trajetória por giroscópio de fibra óptica. Ele usa um laptop adequado para operações de campo como o centro de processamento de dados de todo o sistema, realizando exibição online de dados e formas de onda, e pode executar alarmes online para exceder limites para todos os itens de inspeção.

Parâmetros do instrumento de inspeção de trilhos

Veículo de Inspeção de Via Classe 0 para Velocidades de Linha ≤350 km/h

Veículo de Inspeção de Via Nível 1 para Velocidades de Linha ≤200 km/h

Velocidade de caminhada: Velocidade constante ≤8 km/h (recomendado 4 km/h)

Tensão de alimentação: 14,4V ±1,5V

Intervalo de amostragem: 0,125 metros (8 pontos de amostragem por metro)

Dimensões gerais (C×L×A): 1600mm × 850mm × 235mm

Bateria de lítio: Tensão nominal: 14,4V, Capacidade nominal: 8Ah

Peso: cerca de 32 kg

Itens de detecção do dispositivo de inspeção de trilhos:

medidor

Taxa de variação da bitola da via

Horizontal (Ultra-Alta)

Distorção da bitola (fossa triangular)

Alto e Baixo Longitudinal (Corte Longitudinal)

Direção da trilha

Sagitário

quilometragem
