Dispositivo de Cabeça de Gancho de Balde Suspenso para Perfuração de Poços, Forte Capacidade de Carga, Anti-Desprendimento e Antiderrapante, Dispositivo de Conexão de Cabeça de Gancho para Perfuração de Poços

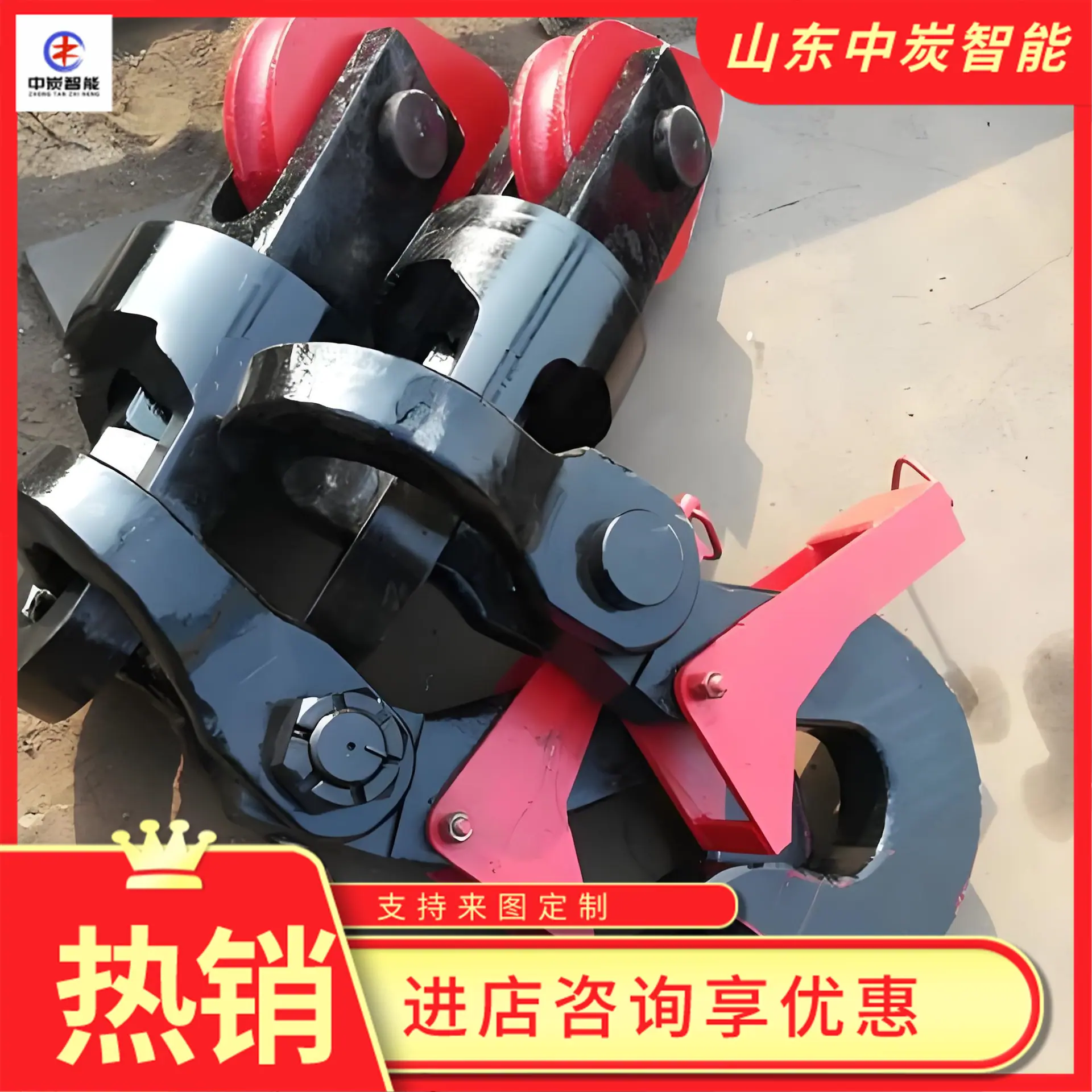

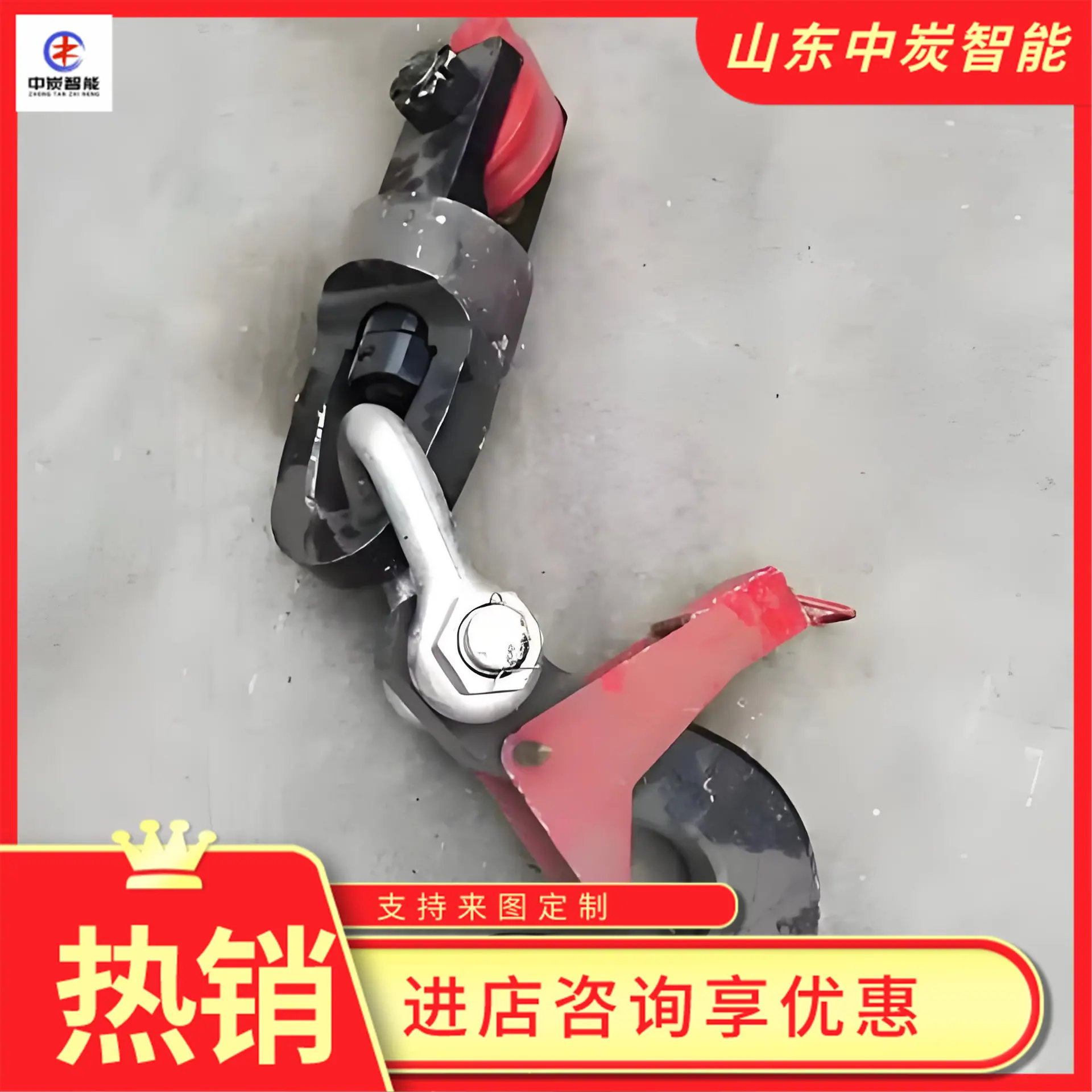

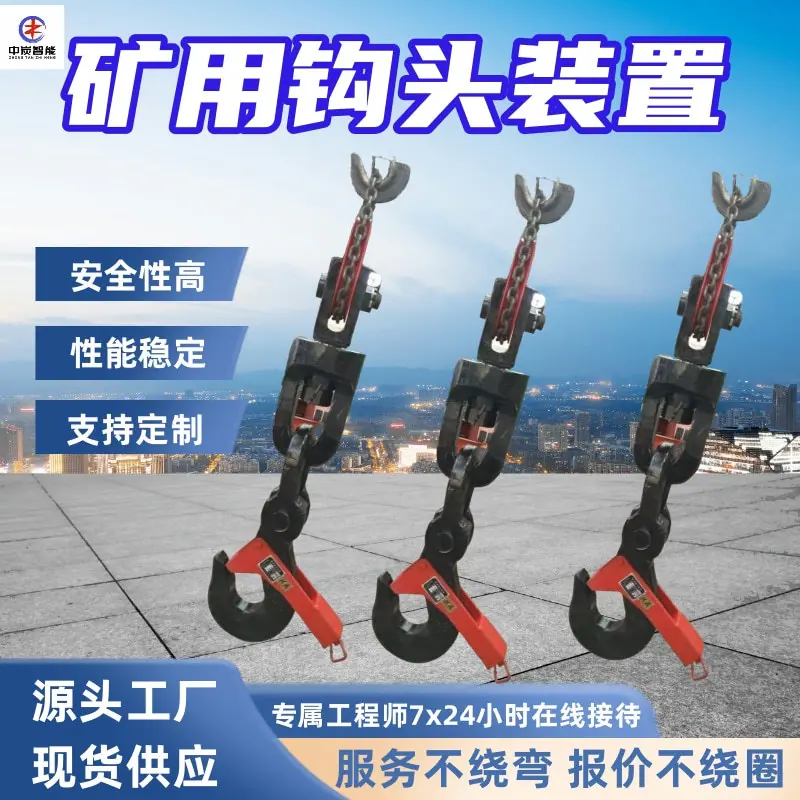

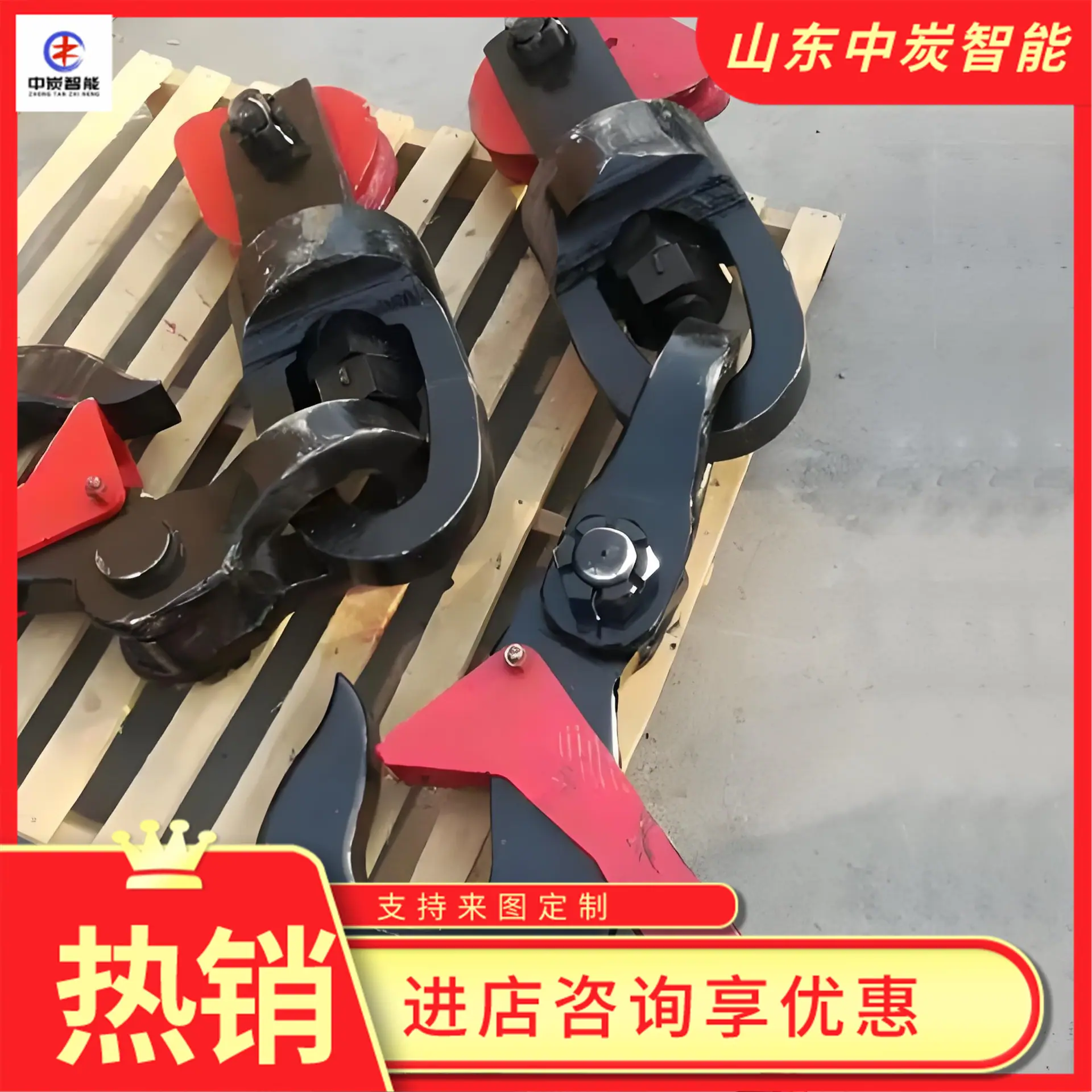

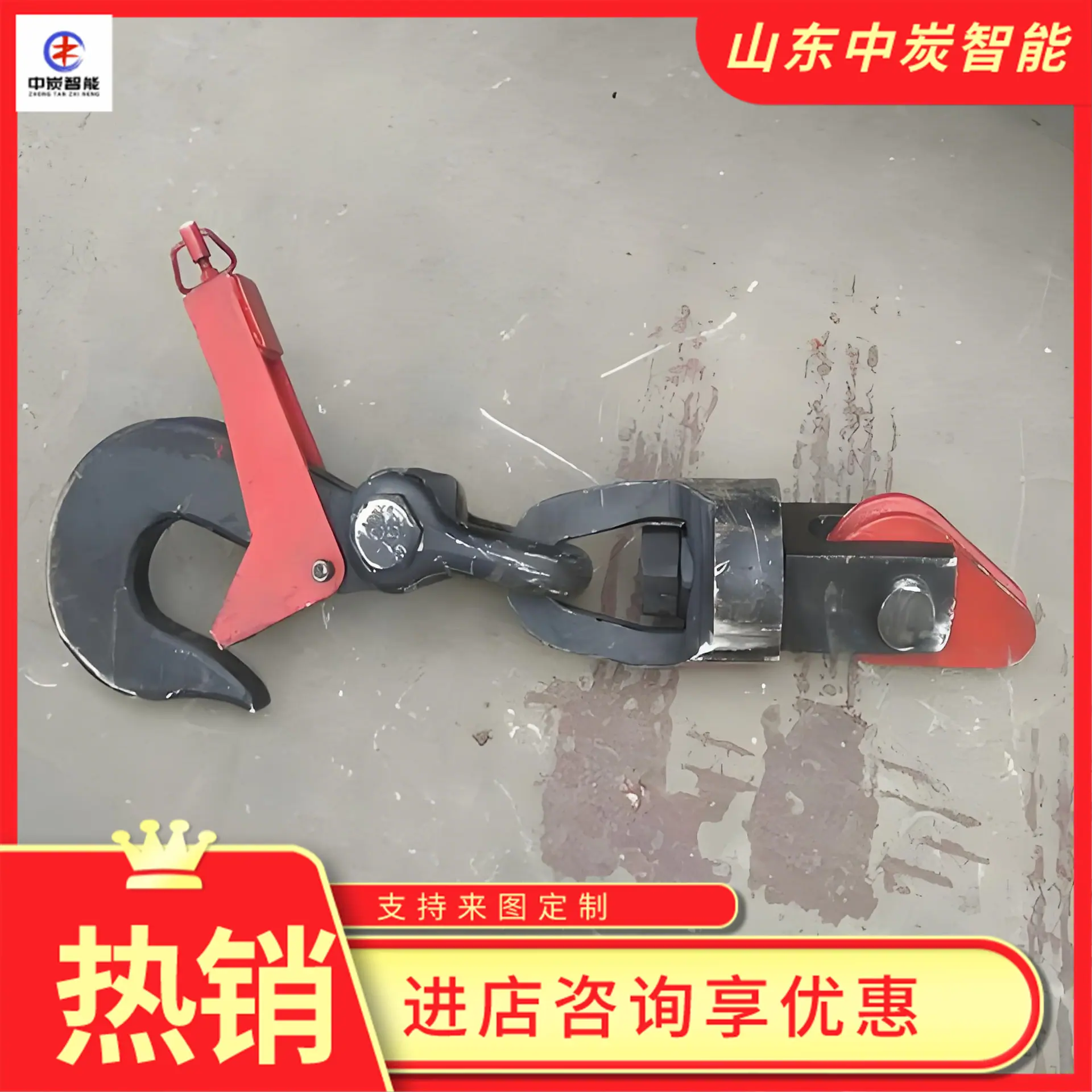

O dispositivo de gancho G11 é um dispositivo de conexão especializado para mineração usado em operações de perfuração de poços verticais para içar e suspender baldes. Ele pertence aos componentes de suporte essenciais do sistema de içamento de mineração. Todo o dispositivo é fabricado usando um processo de forjamento completo e está em conformidade com as regulamentações de segurança relevantes para equipamentos de mineração. Sua função principal é transmitir a carga entre o balde e o cabo de içamento, tornando-o uma peça de equipamento fundamental para garantir o içamento seguro de pessoal, materiais e rocha estéril durante o processo de escavação de poços verticais.
O design estrutural do dispositivo equilibra praticidade e confiabilidade e é equipado com uma estrutura de cartão de segurança tipo pino, que pode reduzir o risco de desacoplamento durante as operações diárias. É adequado para as necessidades de operação de içamento de rotina em cenários de escavação de poços e tem sido amplamente aplicado em vários projetos de construção de poços verticais em todo o país.

De acordo com a capacidade de carga e a estrutura de conexão, a série de dispositivos de cabeça de gancho à qual G11 pertence pode ser dividida em duas categorias principais, cada uma adaptada a diferentes especificações de baldes de içamento:
Dispositivo de Cabeça de Gancho Tipo I: Inclui duas especificações de carga, 5t e 7t. A parte de conexão do cabo de aço usa um anel de proteção de cabo não excêntrico com conexão de placa. A estrutura geral é leve e adequada para baldes de içamento pequenos de 2 metros cúbicos e 3 metros cúbicos. É usado principalmente para operações de perfuração e içamento em poços rasos e poços verticais de pequena seção.
Dispositivo de Cabeça de Gancho Tipo II: Inclui duas especificações de carga, 9t e 11t. A especificação 11t é o dispositivo de cabeça de gancho G11 comumente referido. A conexão do cabo de aço utiliza uma luva cônica com fundição de liga chumbo-antimônio, proporcionando maior capacidade de carga. É adequado para operações de escavação e içamento em grande escala em poços de profundidade média e poços verticais de grande seção.

Em comparação com estropos de conexão comuns, o dispositivo de cabeça de gancho G11 possui múltiplas características práticas nas condições de trabalho específicas da escavação de poços em poços verticais:

• Boa adaptabilidade às condições de operação: Os componentes processados a partir de peças totalmente forjadas possuem resistência ao impacto estável e podem se adaptar a cenários de operação com partidas e paradas frequentes e mudanças de carga dinâmicas durante o içamento do eixo. Eles não são propensos a deformações anormais durante o uso prolongado.
• Design Abrangente de Proteção de Segurança: O cartão de segurança tipo pino correspondente tem sua tensão de mola pré-ajustada antes de sair da fábrica. Em condições normais de operação, ele pode ser travado por operação manual, reduzindo a probabilidade de desconexão acidental durante a operação.
• Alta precisão de acoplamento de carga: O método de conexão do cabo de aço usando uma luva cônica fundida e soldada pode garantir a transferência uniforme de carga entre o cabo de aço e a cabeça do gancho, reduzir a concentração de estresse local e melhorar a vida útil da parte de conexão.
• Processo de Manutenção Simples: As partes rotativas do equipamento utilizam configurações de rolamentos padrão, tornando as operações diárias de lubrificação e inspeção de componentes menos exigentes. Operadores da linha de frente podem concluir as tarefas de manutenção de rotina após treinamento básico.
• Baixa dificuldade de instalação e comissionamento: Os componentes principais são pré-montados na fábrica antes do envio. Após a conexão ao cabo de aço de içamento no local, apenas um curto período de operação de teste com carga leve, de acordo com as especificações, é necessário antes que possa ser colocado em operação formal.

Combinando as necessidades operacionais reais da construção de poços, os principais pontos de venda práticos do dispositivo de cabeça de gancho G11 podem ser divididos em múltiplas dimensões:

1. Aspectos de Artesanato e Desempenho
   Todos os componentes são processados e formados a partir de forjados qualificados. As peças críticas sujeitas a estresse passam por detecção de falhas. O produto pode fornecer as certificações de segurança correspondentes (por exemplo, Certificação de Segurança para Minas de Carvão) e relatórios de inspeção de qualidade, auxiliando as operações de mineração a concluir o processo de chegada e aceitação do equipamento.
   A resistência ao desgaste da abertura do gancho foi especialmente otimizada. Durante o uso normal, se a quantidade de desgaste for inferior a 6 mm, a superfície pode ser reparada usando o processo de soldagem por aspersão, estendendo a vida útil geral do equipamento e reduzindo os custos de substituição para uso a longo prazo.
   O rolamento axial de esferas de uma direção é projetado para lubrificação com graxa. Sob condições normais de operação, substituir a graxa a cada seis meses garante uma rotação flexível. Para equipamentos que ficaram inativos e armazenados por mais de um ano, uma simples desmontagem, limpeza e relubrificação antes da reativação o restaurarão à condição normal de operação.

2. Nível de Segurança e Regulamentação
   O dispositivo é equipado com uma estrutura de proteção de segurança dupla. Além do corpo principal do gancho de suporte de carga, uma trava de segurança tipo pino correspondente pode formar uma proteção secundária durante o içamento do balde, reduzindo os riscos de segurança causados por operação incorreta.
   O produto indica claramente os critérios para determinar sucata. Quando o desgaste no diâmetro do pino atinge 3% do diâmetro original, o desgaste na boca do gancho atinge 8 mm, ou a deformação residual na área da cabeça do gancho excede 1 mm, o componente deve ser substituído de acordo com as especificações. Isso facilita a avaliação rápida do estado operacional do equipamento pelo pessoal no local e evita os riscos associados ao serviço prolongado.
   Após experimentar condições operacionais especiais, como travamento de latas e sobrecarga, cada componente pode ser desmontado diretamente para inspeção, a fim de identificar anormalidades, como fraturas e deformação plástica. Isso elimina a necessidade de descartar a unidade inteira e reduz os custos de descarte após condições operacionais especiais.

3. Camada de Operações, Manutenção e Adaptação
   As peças de desgaste do equipamento, como pinos de conexão e clipes de segurança, são projetadas com especificações padronizadas. Isso torna conveniente para a mina estocar peças de reposição, permitindo a substituição rápida de componentes defeituosos sem personalização especial, reduzindo assim o tempo de inatividade do equipamento.
   O dispositivo com cabeça de gancho G11 pode ser acoplado diretamente a um balde de mineração padrão de 5 metros cúbicos, completando o acoplamento sem a necessidade de peças adaptadoras adicionais. É adequado para os requisitos de suporte da maioria dos sistemas de afundamento e içamento de poços verticais convencionais domésticos, reduzindo os custos de adaptação e depuração do equipamento.
   O dispositivo em seu estado ocioso pode ser selado diretamente em um depósito interno comum. Com proteção básica contra vento e chuva, ele pode ser armazenado a longo prazo sem exigir um ambiente de armazenamento especial, reduzindo a dificuldade de gerenciamento de reserva de materiais para a empresa de mineração.
