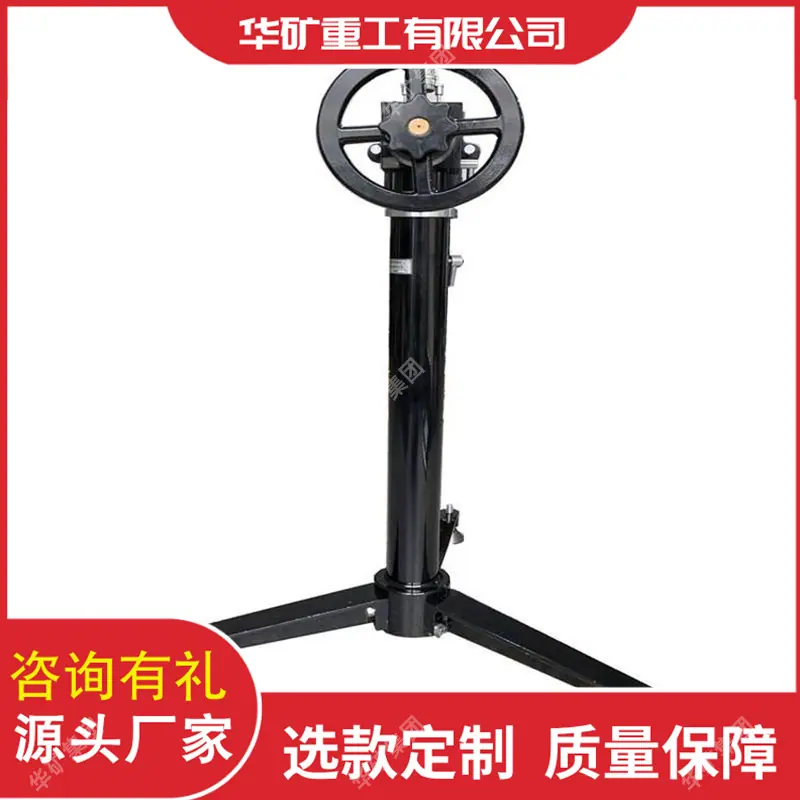

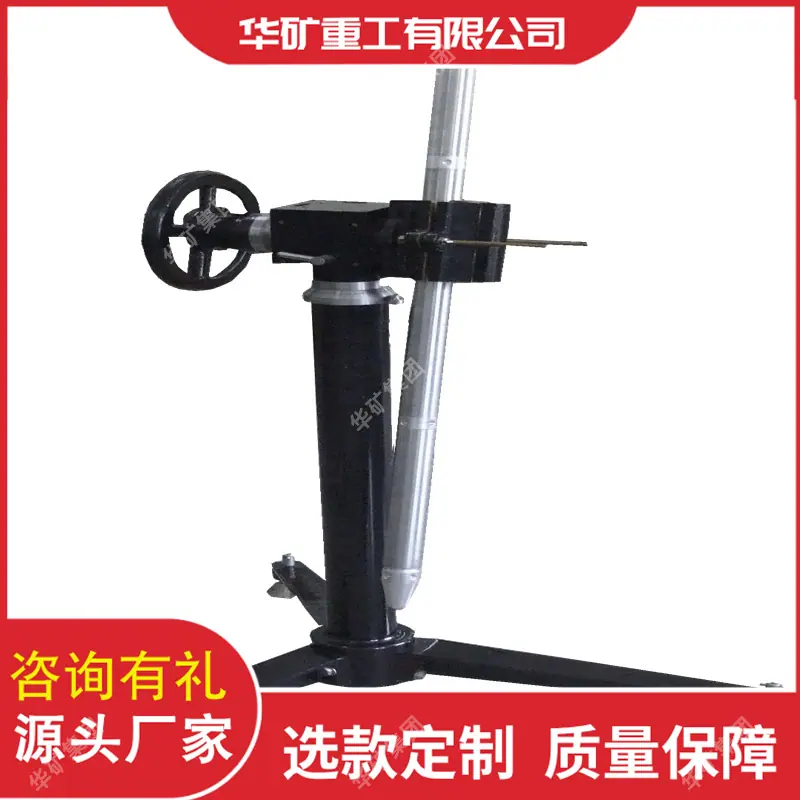

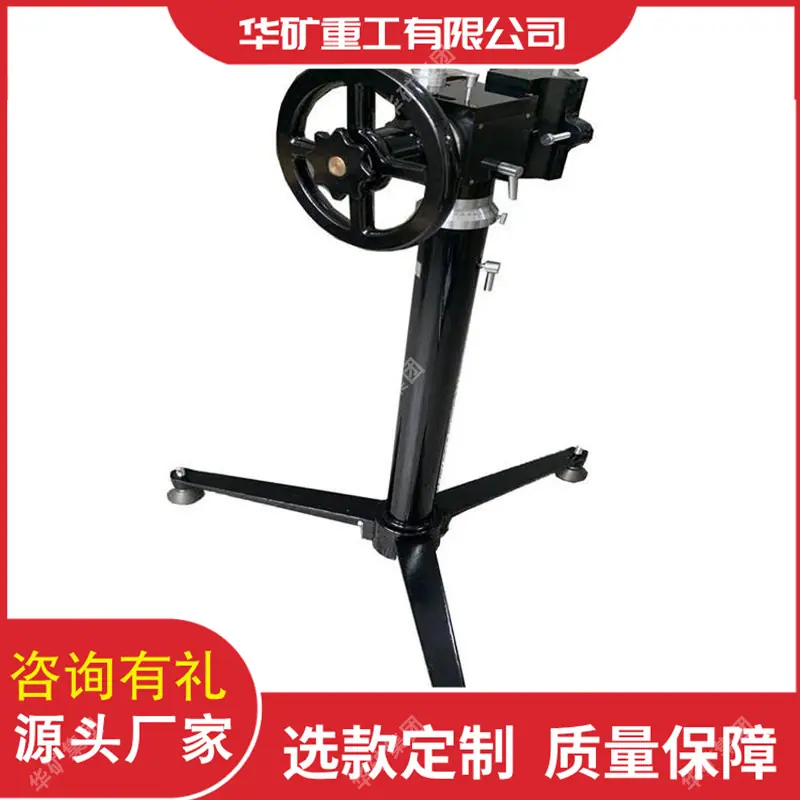

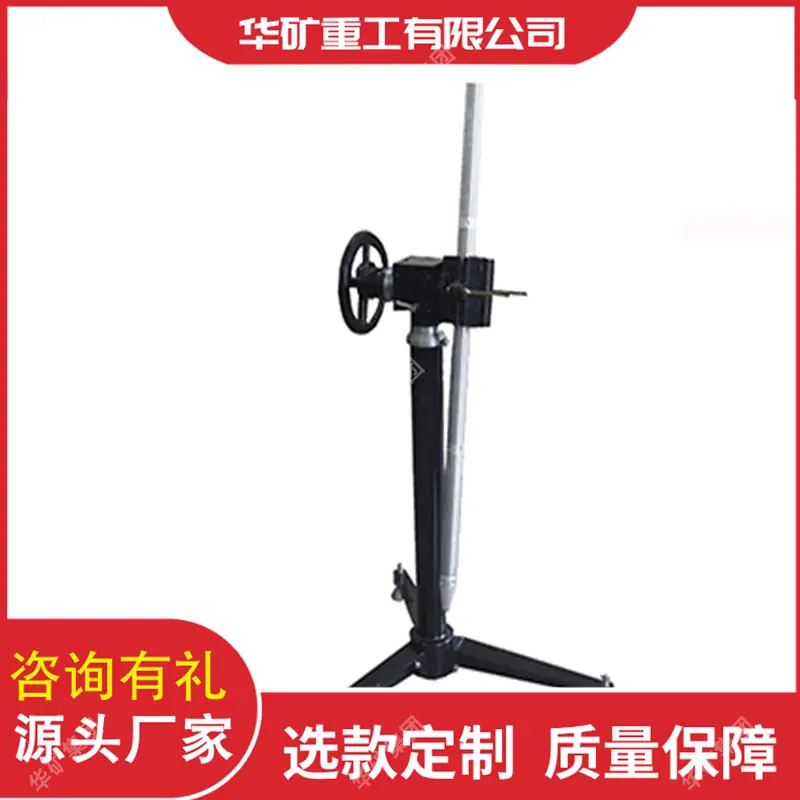

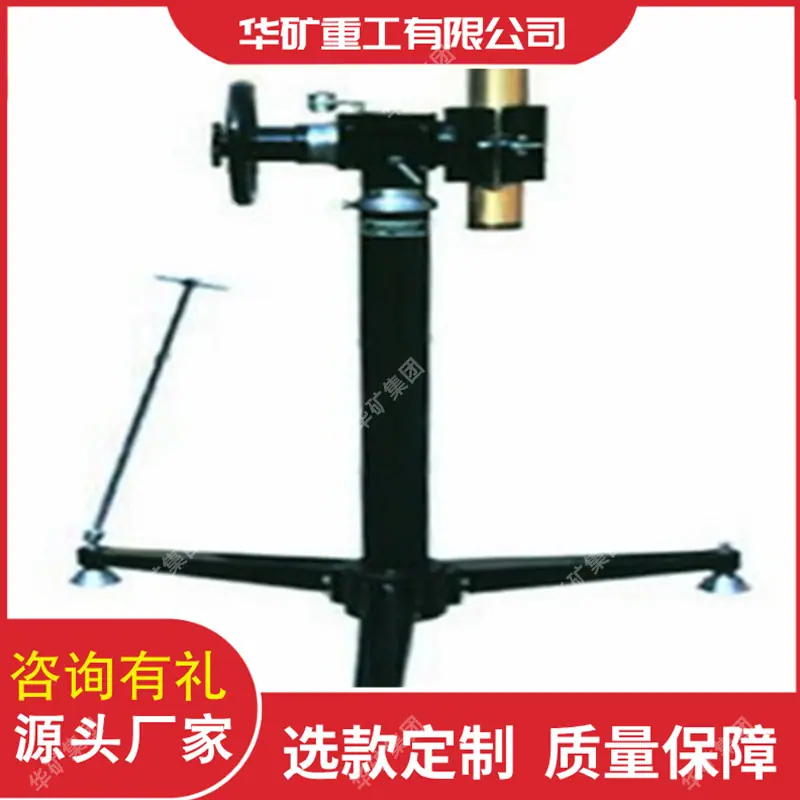

Bancada de calibração de inclinômetro não magnético Máquina de teste triaxial não magnética para minas Fácil de usar Bancada de calibração de inclinômetro não magnético

A bancada de calibração do inclinômetro é adequada para calibração de solo e aceitação de vários inclinômetros para determinar ou verificar a precisão da medição do ângulo do vértice e do azimute do inclinômetro.

1. Principais características técnicas

1. A faixa de medição do ângulo do vértice é de 0 ° ~ 90 ° e a precisão de medição pode chegar a 1,8 ′. É a tabela de calibração com a maior precisão de medição de ângulo de vértice na China.

2. Possui um dispositivo de ajuste fino do ângulo do vértice, que pode ajustar com facilidade e precisão a posição do ângulo do vértice.

3. Todas as peças, fixadores, dispositivos, componentes, etc. do instrumento são feitos de materiais não magnéticos.

4. O instrumento é bem feito, tecnologicamente avançado e possui alta precisão de detecção, atendendo plenamente aos requisitos dos indicadores técnicos.

5. O diâmetro de fixação é Φ62㎜～Φ76㎜. Com a utilização de blocos de fixação especiais, pode ser aplicado na calibração de inclinômetros de diversos diâmetros.

2. Principais indicadores e parâmetros técnicos

1. Vértice

⑴ Faixa de medição: 0°~90°;

⑵ Precisão de medição: 1,8′;

⑶ Divisão da escala do mostrador angular: 1°;

⑷ Erro de escala: não mais que 1,8′;

⑸ Leitura do cursor: 1,2′.

2. Azimute

⑴ Faixa de medição: 0°~360°;

⑵ Precisão de medição: 12′;

⑶ Divisão da escala do mostrador: 1°;

⑷ Erro de escala: não mais que 3′;

⑸ Leitura do cursor: 12′.

3. Sensibilidade da bolha de nível: 30″∕2mm.

4. Diâmetro de fixação: O diâmetro do inclinômetro que a mesa de calibração pode fixar não é superior a Φ115 mm.

5. Erro de não perpendicularidade: O erro de não perpendicularidade entre o eixo horizontal, o eixo vertical e o centro do dispositivo de fixação da mesa de calibração não deve exceder 12'.

6. Aparência: 1 metro de diâmetro e 1,18 metros de altura.
