Redutor de Engrenagem Planetária Ciclóide Roda Ciclóide Engrenagem Ciclóide Trocador de Velocidade Equipamento Industrial de Transmissão para Redução de Potência

Introdução de produto do redutor cata-vento cicloidal

O redutor cata-vento cicloidal é um novo dispositivo de transmissão que aplica o princípio de transmissão planetária e adota engrenamento de dentes de pino cicloidal. Todo o dispositivo de transmissão do redutor ciclóide pode ser dividido em três partes: parte de entrada, parte de redução e parte de saída. Uma luva excêntrica dupla deslocada em 180° é instalada no eixo de entrada. Dois rolamentos de rolos chamados braços oscilantes são instalados na luva excêntrica para formar um mecanismo H. Os furos centrais das duas rodas cicloidais são os rolamentos do braço oscilante superior da bucha excêntrica. A pista é engatada com um conjunto de dentes de pino dispostos anularmente na engrenagem do pino para formar um mecanismo de redução de engrenamento interno com uma diferença de dente de um dente. (Para reduzir o atrito, em um redutor com pequena relação de velocidade, com mangas dentadas de agulha nos dentes da agulha).

Princípio de funcionamento do redutor catavento cicloidal

Quando o eixo de entrada gira um círculo com a bucha excêntrica, devido às características da curva do perfil do dente na roda ciclóide e à restrição dos dentes do pino na engrenagem do pino, o movimento da roda ciclóide torna-se um movimento plano com ambas as revoluções e rotação. Quando o eixo de entrada gira para frente, a luva excêntrica também gira um círculo e a roda ciclóide gira um dente na direção oposta para ser desacelerada. Com a ajuda do mecanismo de saída W, o movimento de rotação de baixa velocidade da roda ciclóide é transmitido ao eixo de saída através do eixo do pino, obtendo assim uma velocidade de saída mais baixa.

Características do redutor catavento cicloidal

Uma relação de alta velocidade e uma transmissão de estágio único de alta eficiência podem atingir uma relação de redução de 1:87, com uma eficiência superior a 90%. Se for utilizada uma transmissão multiestágio, a taxa de redução será ainda maior.

A taxa de redução de transmissão de um estágio é de 9 ~ 87, a taxa de redução de transmissão de dois estágios é de 121 ~ 5133, a combinação de vários estágios pode atingir dezenas de milhares e o sistema de malha de dente de pino tem atrito de rolamento e não há deslizamento relativo na superfície da malha, de modo que a eficiência de redução do primeiro estágio é de até 94%.

Estrutura compacta e tamanho pequeno Devido à adoção do princípio de transmissão planetária, o eixo de entrada e o eixo de saída estão no mesmo eixo, tornando o modelo o menor possível.

Operação suave e baixo ruído. Os dentes da agulha ciclóide possuem um grande número de dentes engrenados, um grande coeficiente de sobreposição e um mecanismo de equilíbrio mecânico, que limita ao mínimo a vibração e o ruído.

Existem muitos pares de dentes em contato ao mesmo tempo durante a operação, com grande sobreposição, operação suave, forte capacidade de sobrecarga, baixa vibração e ruído, e vários modelos de diversas especificações têm baixo ruído.

Confiável em uso e longa vida. As peças principais são feitas de aço para rolamentos e temperadas para obter alta resistência. Além disso, alguns contatos de transmissão utilizam fricção de rolamento, por isso são duráveis ​​e têm longa vida útil.

Como as peças principais são feitas de aço de rolamento temperado e depois finamente retificado, e o engrenamento dos dentes ciclóides e da luva do dente do pino é transmitido aos dentes do pino para formar um par de atrito de rolamento, o coeficiente de atrito é pequeno, de modo que há nenhum deslizamento relativo na área de malha e desgaste mínimo, tão durável.

Design razoável, manutenção conveniente, fácil desmontagem e instalação, pequeno número de peças e lubrificação simples fazem com que o redutor de cata-vento cicloide seja profundamente confiável pelos usuários.

Comparado com outros redutores da mesma potência, o peso e o volume são mais de 1/3 menores. Devido à transmissão planetária, o eixo de entrada e o eixo de saída estão no mesmo eixo para obter o menor tamanho possível.

Modelo de produto redutor catavento cicloidal

1) Redutor ciclóide série B

Redutor cata-vento cicloidal de eixo duplo horizontal com placa de pé BW

Máquina de velocidade de agulha cicloidal de eixo duplo montada verticalmente tipo flange BL

BWY placa de pé instalação horizontal motor especial redutor cata-vento cicloidal de conexão direta

BLY tipo flange instalação vertical motor especial redutor cata-vento cicloidal de conexão direta

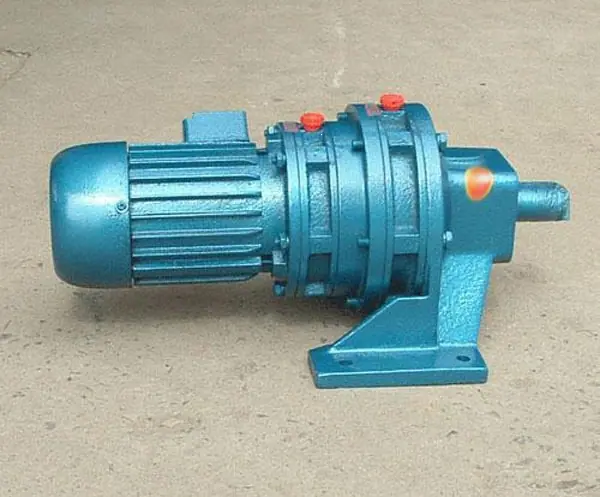

BWD placa de pé tipo motor comum horizontal redutor cata-vento cicloidal de conexão direta

Redutor cata-vento cicloidal de conexão direta com motor comum de montagem vertical com flange BLD

2) Redutor cata-vento cicloidal da série X

Redutor cata-vento cicloidal de eixo duplo horizontal com placa de pé XW

Redutor cata-vento cicloidal de eixo duplo montado verticalmente tipo flange XL

XWD tipo placa de pé horizontal motor comum redutor cata-vento cicloidal de conexão direta

Redutor cata-vento cicloidal de conexão direta com motor comum montado verticalmente com flange XLD

XWD tipo placa de pé horizontal motor comum redutor cata-vento cicloidal de conexão direta

XLY tipo flange instalação vertical motor especial redutor cata-vento cicloidal de conexão direta.
