Válvula borboleta com flange especial para gás, válvula borboleta com flange com bom desempenho de ajuste, fácil de instalar, válvula borboleta com flange especial para gás

um,produtosIntrodução:

Válvulas borboleta com vedação macia são as válvulas borboleta convencionais preferencialmente usadas em tubulações. Elas são adequadas para temperaturas ≤120℃ ou ≤150℃ e pressões nominais ≤1.6MPa, e são usadas em indústrias como abastecimento e drenagem de água, esgoto, alimentos, aquecimento, gás, construção naval, hidrelétrica, metalurgia, sistemas de energia e têxteis leves. Elas têm as vantagens de estrutura simples, baixo coeficiente de resistência ao fluxo, características de fluxo lineares, ausência de acúmulo de detritos, peso leve, instalação conveniente e baixo torque de acionamento.

dois,produtosCaracterísticas:

1. O método de acionamento pode ser selecionado como manual, elétrico ou pneumático.

2. As características de fluxo são quase lineares e o desempenho de regulagem é bom.

3. As peças de vedação são substituíveis, e a vedação é confiável e atinge vedação bidirecional.

4. Compacto e leve, fácil de desmontar e manter, e pode ser instalado em qualquer posição.

5. Estrutura simples e compacta, baixo torque de operação, rotação de 90° abre rapidamente. O disco borboleta tipo R pode ser revestido com um revestimento de acordo com os requisitos do usuário, como nylon ou PTFE.

6. A conexão entre o disco borboleta e a haste da válvula usa uma estrutura sem pino, superando potenciais pontos de vazamento interno.

7. A circunferência externa do disco borboleta é projetada com formato esférico, o que melhora o desempenho de vedação e estende a vida útil da válvula. Mantém vazamento zero após mais de 50.000 ciclos de abertura/fechamento sob pressão.

3. Princípio de funcionamento:

O centro de rotação da placa borboleta (ou seja, o centro da haste da válvula) está localizado na linha central do corpo da válvula e na seção da superfície de vedação da placa borboleta. A placa borboleta pode ser aberta e fechada girando 90 graus. O assento da válvula é feito de borracha sintética. Quando fechada, a superfície de vedação cilíndrica externa da placa borboleta comprime o assento da válvula de borracha sintética, fazendo com que o assento da válvula produza deformação elástica e forme uma força elástica como uma relação de pressão de vedação para garantir a vedação da válvula borboleta.

4. Parâmetros técnicos:

Classificação de pressão: PN (MPa) 1.0 1.6

Teste de Válvula Borboleta de Borracha Flangeada:

Camada de revestimento: detecção de faíscas

Teste e inspeção de acordo com o padrão GB/T13927

Pressão nominal: PN (MPa)

Corpo da válvula: PN×1,5

Selagem: PN×1.1

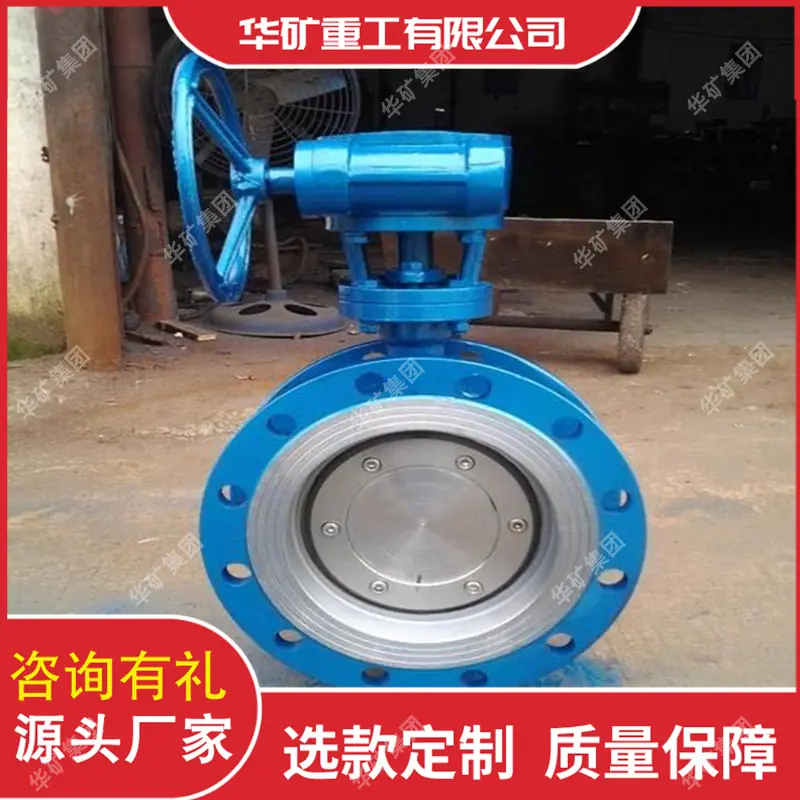

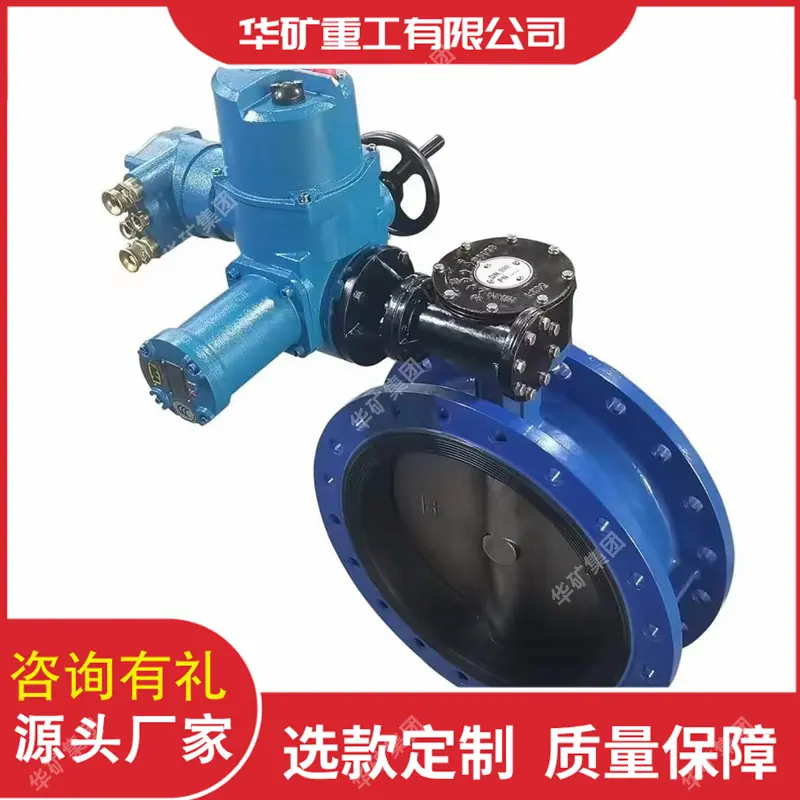

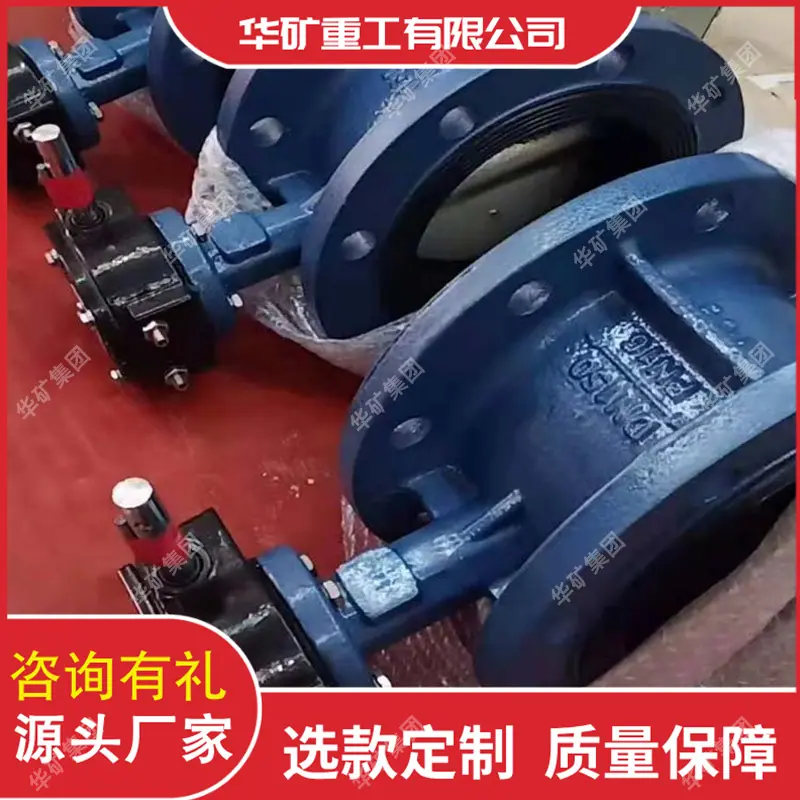

Acessórios opcionais: dispositivo de engrenagem sem-fim, dispositivo pneumático, dispositivo elétrico
