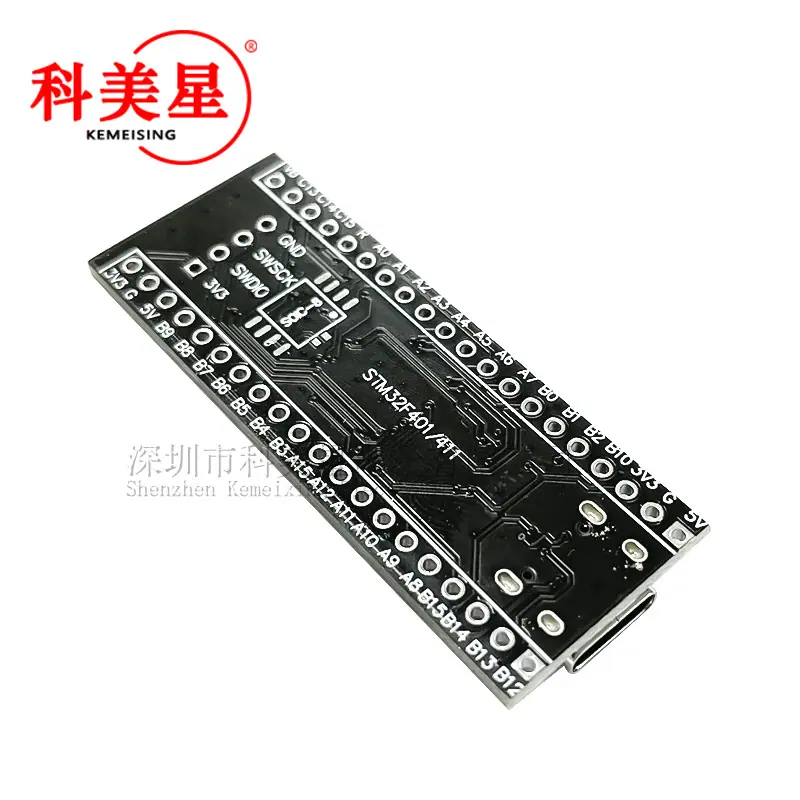

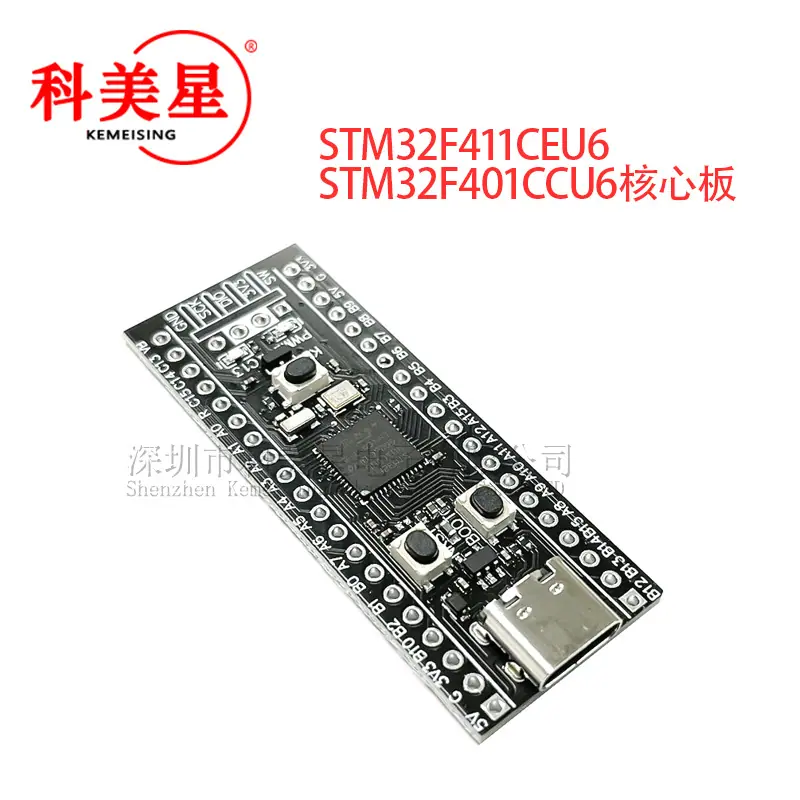

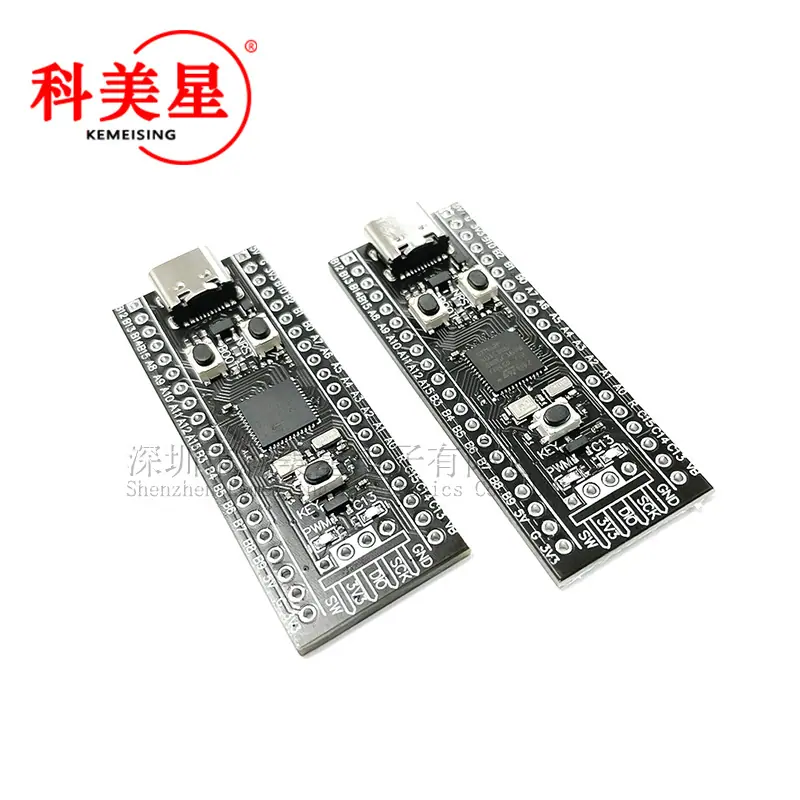

STM32F411CEU6/STM32F401CCU6 Placa de sistema da placa principal Placa de desenvolvimento MicroPython

Nome do Produto: Placa de Desenvolvimento
Frequência de Operação:STM32F401CCU6:84MHZ
Tensão de alimentação: 3,3~5V (deve ser conectada ao conector de alimentação correspondente)

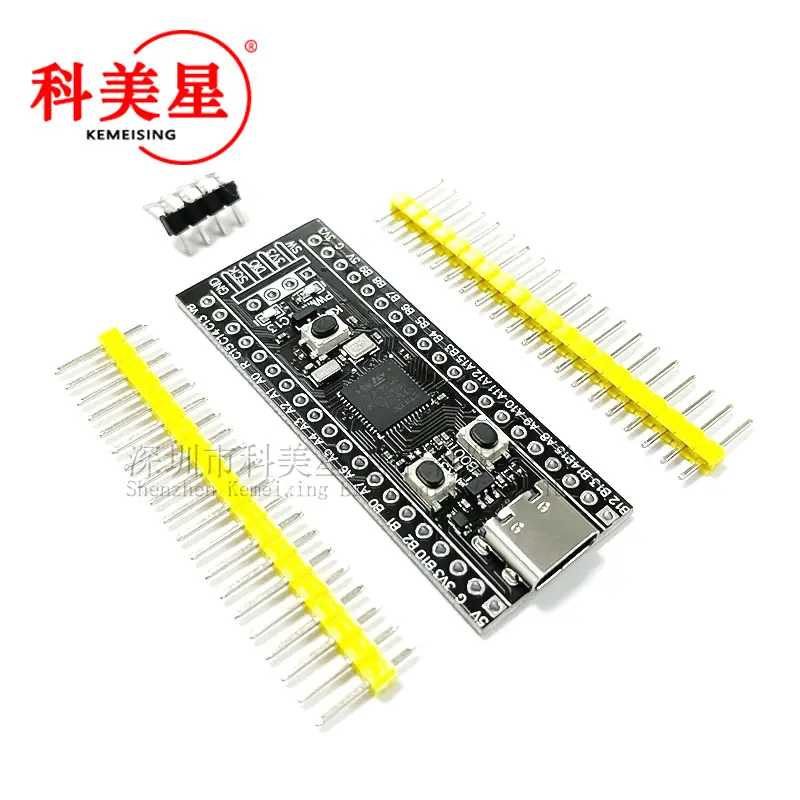

Recurso de header de pinos: 2,54 mm
Recursos de Armazenamento: STM32F401CCU6: 512kb Flash, 64kb SRAM
Tamanho:52.81*20.78mm
Peso: cerca de 12g

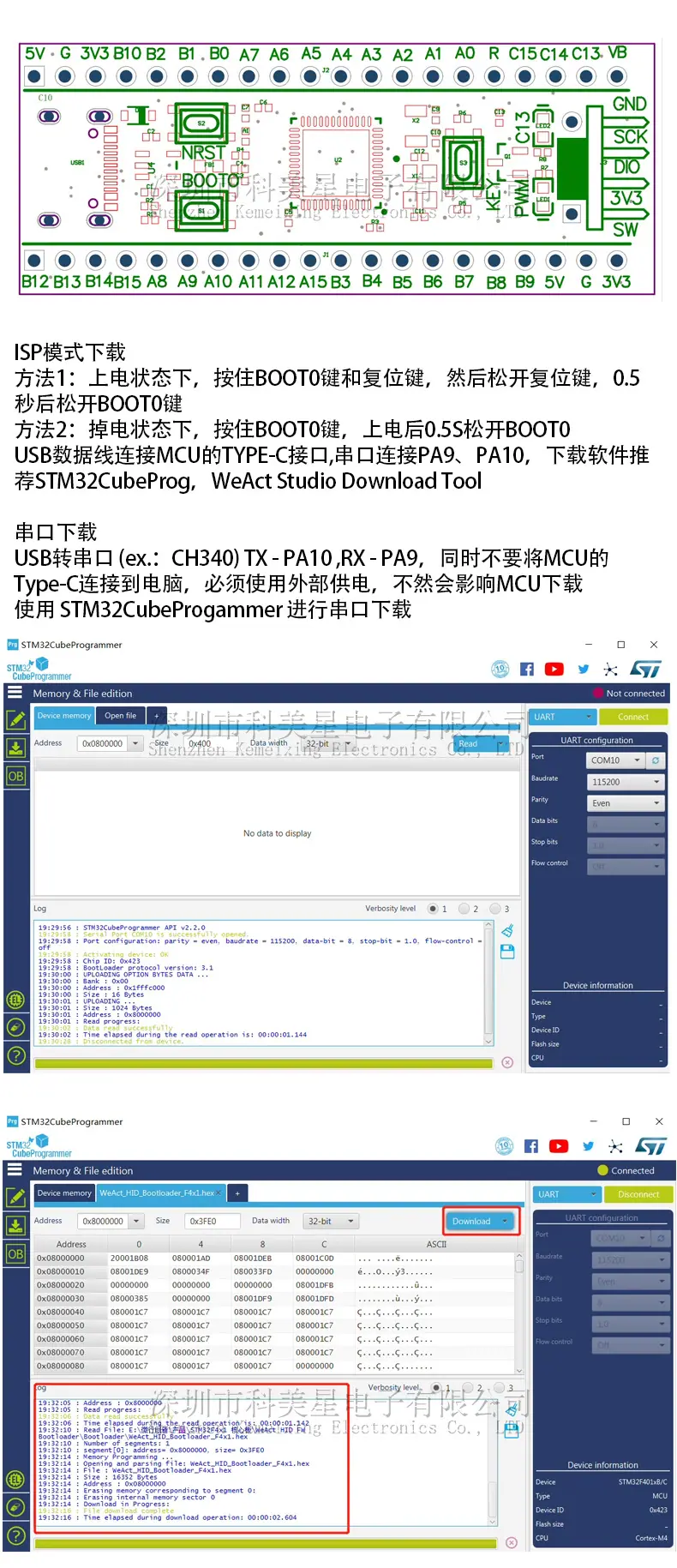

Passos de Uso do Software:
Conecte a placa principal ao computador usando um cabo de dados, e o dispositivo WeActHID aparecerá.
Pressione e segure a tecla KEY para ligar ou reiniciar para entrar no Bootloader
Selecione o firmware no software e clique<Download Firmware> para concluir o download.
O firmware selecionado será atualizado quando o KEIL for recompilado, sem necessidade de selecionar novamente

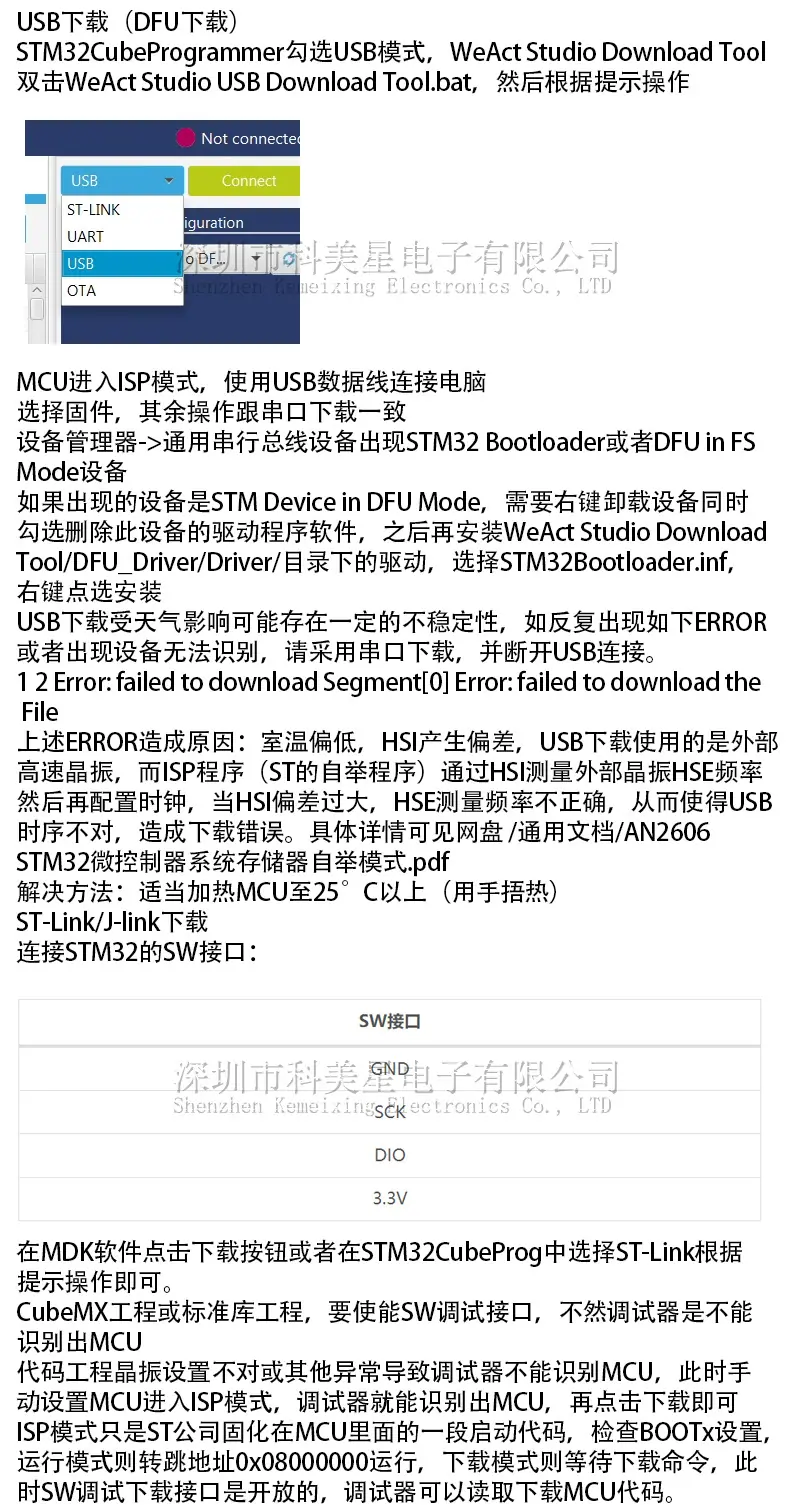

Como entrar no Bootloader
Pressione e segure o <botão KEY>, depois ligue ou reinicie. Solte quando o LED C13 piscar.

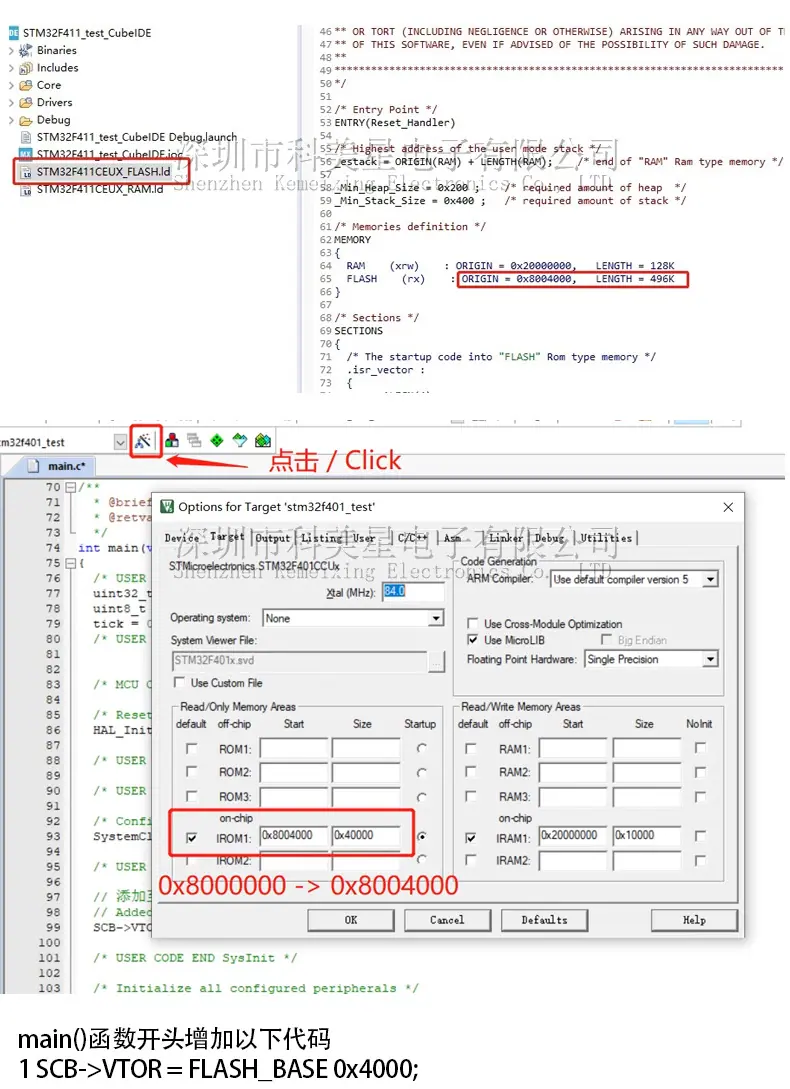

APP entra no Bootloader referência stm32f401test APP0x8004000.zip projeto

No Bootloader
Clique/Clique duplo no botão <KEY> para ligar/desligar o LED C13
A porta de depuração SW está aberta, pode ser programada com um depurador, não é necessário entrar no modo DFU
Como Sair do Bootloader
Reiniciar MCU, pressione o botão de reset / clique em <Reiniciar MCU> no computador superior
Pressione e segure o <botão KEY>, o LED C13 piscará, então você pode soltá-lo.

Precauções:
Ao gravar o Bootloader pela primeira vez, o microcontrolador não executará para baixo e, ao mesmo tempo, o LED C13
Flash de 200ms, apenas reinicie o MCU novamente
O código-fonte do bootloader e do software de gravação da APP não é aberto
