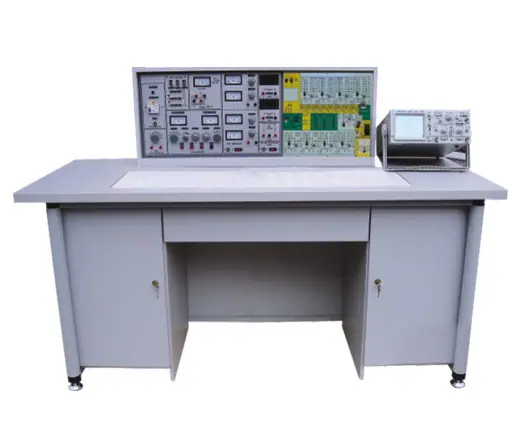

WBK-528F Conjunto Completo de Equipos para Laboratorio de Circuitos Analógicos, Circuitos Digitales y Principios de Control Automático



I. Descripción general:
Este conjunto de equipos es un dispositivo de simulación electrónica diseñado para complementar los cursos de "Teoría del Control Automático" en diversas instituciones. Basado en integradores y sumadores, está equipado con componentes como diodos, potenciómetros, divisores de voltaje, resistencias y condensadores, lo que permite la construcción de controladores PID y elementos no lineales como saturación, zonas muertas e histéresis. Es sencillo de usar, cómodo de operar y ofrece una amplia gama de selección de parámetros, permitiendo la simulación flexible de sistemas de control. Proporciona comodidad para dominar la teoría de control, depurar sistemas de control y seleccionar parámetros ideales para las etapas de corrección, lo que lo convierte en un dispositivo experimental indispensable para aprender los cursos de teoría de control.
Este es un producto mejorado que añade una interfaz conectada a un microordenador. Utilizando un microordenador estándar y una tarjeta CAE-98 (se compra por separado), puede reemplazar equipos auxiliares como osciloscopios de persistencia lenta, generadores de señales de ultra baja frecuencia y registradores X-Y, haciendo que los experimentos sean convenientes de completar. Para satisfacer las necesidades de la enseñanza básica, se han añadido circuitos experimentales para circuitos digitales y tecnología electrónica analógica. Este equipo experimental completamente nuevo integra cursos básicos profesionales (circuitos analógicos y digitales) y cursos profesionales (principios de control automático) en uno, logrando multifuncionalidad con una sola máquina, ahorrando en gran medida espacio de laboratorio, personal de gestión y fondos. Este equipo es la opción ideal para las escuelas que buscan ampliar y mejorar sus instalaciones.
Características Principales: Sistema Experimental de Principios de Control Automático diseñado para estudiantes de automatización, estructura general razonable, la configuración de los circuitos unitarios cumple con los requisitos de los experimentos de principios de control, cambios de parámetros flexibles, generación conveniente de preguntas; utiliza un amplificador operacional de alta precisión importado 0P07, que tiene alta ganancia, y menor voltaje y corriente de offset de entrada en comparación con productos generales; los sumadores e integradores compuestos por él tienen "puntos cero" y "derivas integrales" más pequeños; se proporciona un botón de "reset" en el panel de operación, que puede eliminar convenientemente la carga residual en el condensador del integrador, mejorando así la precisión de los cálculos repetitivos de la unidad; equipado con un voltímetro incorporado de doble cara y doble rango para una medición y ajuste convenientes; tiene una interfaz de computadora, que permite una fácil conexión a una computadora para formar un sistema experimental digital/analógico.
Los experimentos de electrónica digital y analógica se realizan en una placa de circuito universal de nueve agujeros colocada en el centro del banco experimental. Según el circuito experimental, las cajas de componentes se conectan arbitrariamente en ella para formar el circuito experimental. Las cajas de componentes tienen cuerpos transparentes, lo que hace que su contenido sea claramente visible. Las tapas de las cajas están impresas con símbolos de componentes resistentes a la decoloración. La combinación de la tapa y el cuerpo de la caja utiliza una estructura de ajuste a presión relativamente científica, lo que facilita el mantenimiento y el desmontaje.
II. Funciones y Estructura:
(I) Sección de Banco de Laboratorio:
1﹑Fuente de alimentación
1.1 Entrada de Alimentación: Voltaje de operación 220V±5% (50Hz), la luz indicadora se enciende al ingresar alimentación.
1.2 Potencia de Salida: Tiene función de protección de dos niveles con fusible y interruptor de protección contra fugas.
Grupo A: Voltaje AC de bajo voltaje 3-24V, ajustable en siete marchas, corriente de salida 1.5A.
Grupo B: Dos fuentes de alimentación reguladas de CC independientes de 0-30 V, conmutación automática de rango de relé incorporada, ajuste continuo de voltaje mediante potenciómetro multivuelta, corriente de salida de 2 A, con función de protección de limitación de corriente preestablecida.
Grupo C: Fuente de alimentación regulada de CC de bajo voltaje, voltaje +5V, +14V, corriente 0.5A, con indicación de medidor.
Grupo D: Salida de corriente de red monofásica, para usar con instrumentos proporcionados por el usuario.
2﹑Generador de Funciones
2.1 Formas de Onda: Genera onda sinusoidal, onda triangular, onda cuadrada.
2.2 Rango de Frecuencia: 5Hz-550KHz, con indicación de frecuencímetro.
3. Pulso de Unidad: Cada vez que se acciona el interruptor basculante, se emite un grupo de pulsos positivos y negativos.
4﹑Decodificador de siete segmentos y tubo de visualización de siete segmentos correspondiente.
5. Sección de Principio de Control Automático: Compuesta por unidades de computación analógica, fuentes de señal, voltímetros e interfaces de computadora.
6. Amperímetro externo de doble uso AC/DC: Clase de precisión 0.5, pantalla digital de tres dígitos y medio, rango de medición: 0~999mA.
7﹑Voltímetro Externo de Doble Uso AC/DC: Clase de Precisión 0.5, Pantalla Digital de 3.5 Dígitos, Rango de Medición: 0~99V.
(II) Banco de Laboratorio para Estudiantes:
Una mesa es para dos personas, con una placa de circuito universal incrustada en el centro de la superficie. Se conectan cajas de componentes a ella para formar el circuito experimental y completar el experimento. Hay un armario a cada lado de la mesa. Los armarios almacenan componentes, placas de almacenamiento y computadoras. La capa superior de la superficie de la mesa alberga el teclado, y el cajón inferior almacena herramientas, multímetros, cables, etc. Dimensiones de la superficie de la mesa: 160×68 cm.
III. Equipo y Suministros(Tomando como ejemplo la versión de 24 asientos, consulte la lista de empaque para obtener detalles)
12 mesas de laboratorio, 12 mesas de operación experimental para estudiantes, 1 mesa principal de control y demostración, 13 multímetros universales MF500 millones, 13 multímetros digitales, 39 amperímetros de CC de tipo puntero de nivel 1.5, 25 juegos de soldadores y soportes para soldadores, 13 juegos de cajas de componentes que contienen resistencias, potenciómetros, inductores, transformadores, diodos, transistores, transistores de efecto de campo, circuitos integrados, tiristores, interruptores de nivel lógico, indicadores de nivel lógico, etc. necesarios para los experimentos. 13 juegos de pelacables, destornilladores, pinzas de punta fina y otras herramientas.
IV. Equipo a ser proporcionado por el usuario:Osciloscopio de persistencia larga (modelo ilimitado), voltímetro de milivoltios, reóstato deslizante.
V. Elementos Experimentales:
(I) Electrónica Analógica, Sección de Electrónica Digital:
(1) Parte de Simulación

1. Características de avance y reversa de un diodo
2. Características de entrada y salida de un transistor
3. Amplificador de un solo transistor de emisor común
4. Circuito amplificador de dos etapas acoplado por RC
5. El impacto de la retroalimentación negativa en el rendimiento del amplificador
6. Amplificador de transistor de efecto de campo
7. Circuito amplificador diferencial
8. Pruebas de Rendimiento del Amplificador Operacional
9. AplicACIONES BÁSICAS DE LOS AMPLIFICADORES OPERACIONALES INTEGRADOS
(Múltiples Circuitos Operacionales Analógicos)
10. AplicACIONES NO LINEALES DE AMPLIFICADORES OPERACIONALES INTEGRADOS
(Generador de formas de onda múltiples)

11. Amplificador de potencia push-pull acoplado por transformador
Amplificador de Potencia 12.0TL
13. Amplificador de Potencia Integrado
14. Circuito rectificador de puente monofásico
15. Fuente de alimentación regulada de CC de transistor tipo serie
(Experimento de Diseño)
16. Fuente de Alimentación Regulada de CC Integrada
17. Características de un transistor de unión simple
18. Circuito de disparo con transistor de unión única
19. Prueba Sencilla de Tiristores
20. Circuito rectificador controlado por tiristor

Los siguientes experimentos también se pueden completar utilizando los 20 componentes experimentales mencionados anteriormente.

l. Circuito de polarización con retroalimentación negativa de voltaje
2. Circuito de polarización con retroalimentación negativa de corriente tipo divisor de voltaje
3. Estabilice el punto de operación usando un diodo.
4. Circuito amplificador de base común
5. Circuito amplificador de colector común
6. Circuito Amplificador Básico de Fuente Común
7. Circuito de drenador común de transistor de efecto de campo
8. Circuito de Puerta Común de Transistor de Efecto de Campo
9. Circuito amplificador RC de un solo transistor
10. Circuito amplificador acoplado por transformador
11. Circuito Amplificador de Potencia Clase A
12. Circuito de Retroalimentación Negativa de Corriente en Serie
13. Circuito de retroalimentación negativa en serie
14. Circuito de Retroalimentación Negativa de Voltaje en Paralelo
15. Circuito de retroalimentación negativa de corriente en paralelo
16. Circuito Amplificador de Base Común Emisor Común
17. Circuito de Salida Seguidor de Emisor Bootstrap
18. Circuito Amplificador de Acoplamiento Directo NPN-PNP
19. Eliminación de la autooscilación mediante retroalimentación negativa
20. Acción de conmutación del transistor
21. Circuito Oscilador de Retroalimentación con Transformador
22. Circuito Oscilador Capacitivo de Tres Puntos
23. Circuito Oscilador de Tres Puntos con Inductor
24. Formas Básicas de Circuitos Amplificadores Diferenciales
25. Circuito Amplificador Diferencial de Larga Cola
26. Circuito Amplificador Diferencial de Cola Larga de Doble Alimentación
27. Amplificador operacional usado como amplificador proporcional de CA
28. Medidas de Protección de Entrada de Fase Inversa
29. Medidas de Protección de Entrada en Modo Común
30. Protección contra polaridad de alimentación invertida
31. Circuito RC Qualcomm
32. Uso de un triodo para proteger componentes
33. Circuito Operacional de Entrada Diferencial
34. Circuito Integrado Rápido
35. Simula un circuito de ecuación diferencial de primer orden.

36. Simular circuitos de ecuaciones diferenciales de segundo orden
37. Circuito Operacional Logarítmico Básico
38. Circuitos Diferenciadores Prácticos
39. Circuito básico de amplificador anti-sigma
40. Circuito comparador de cruce por cero simple
41. Uso de un diodo como circuito selector de amplitud de detección de límite superior
42. Circuito de selección de amplitud de límite inferior
43. Circuito de filtro paso bajo de red pasiva RC
44. Circuito de filtro paso bajo de primer orden con entrada no inversora
45. Circuito de filtro paso bajo de primer orden con entrada inversora
46. Un simple circuito de filtro RC de segundo orden
47. Circuito típico de filtro activo RC activo de segundo orden paso bajo
48. Circuito típico de filtro activo pasa-altos de segundo orden
49. Circuito básico de filtro paso banda
50. Circuito típico de filtro paso banda
51. Circuito oscilador de onda cuadrada
52. Generador de onda cuadrada de ancho ajustable
53. Generador de onda diente de sierra con amplitud y frecuencia ajustables
54. Circuito rectificador monofásico de media onda
55. Circuito rectificador de onda completa monofásico
56. Circuito de filtro capacitivo
57. Filtro capacitivo con carga resistiva
58. Circuito de filtro RC
59. Circuito de Filtro LC Básico
60. Circuito rectificador duplicador de voltaje
61. Circuito rectificador de triple voltaje
62. Circuito regulador de voltaje básico
63. Circuito regulador de voltaje con transistor regulador básico 6
64. Un circuito regulador de voltaje con una etapa de amplificación
65. Rectificación de tiristor de media onda monofásica
66. Circuito regulador de voltaje electrónico
67. Dispositivo Hipnótico Electrónico – Un Experimento Divertido
68. Circuito de Timbre Electrónico – Experimento Divertido Dos
69. Circuito de Alarma Electrónica – Experimento Divertido Tres

(2) Parte Digital

l. Pruebas de Parámetros de Puertas Lógicas Integradas TTL
2. Pruebas de parámetros de compuertas lógicas CMOS
3. Aplicaciones de las Puertas Integradas TTL de Colector Abierto y las Puertas de Salida de Tres Estados
4. Experimenta con circuitos de compuertas AND, NOT, OR y NAND
5. Experimento de circuito sumador a medio
6. Experimento de Circuito Sumador Completo
7. Experimento de Flip-Flop RS
8. Experimento de Flip-Flop D
9. Experimento JK de Chanclas
10. Experimento de Chanclas T
11. Convierte un flip-flop tipo JK a un flip-flop D.
12. Convierte un flip-flop tipo D a un flip-flop JK.
13. Experimento de Control
14. Registros de desplazamiento MSI y sus aplicaciones
15. Decodificadores y sus métodos de transformación

16. Selector de Datos y Diseño Lógico MSI
17. Circuito Monostable Diferencial
18. Multivibrador de anillo
19. Construye distribuidores y selectores codificadores usando compuertas lógicas.
20. Diseño de Circuitos Combinacionales – Conversión de Codificación
21. Diseño de Circuitos Combinacionales (Segunda Parte) - Circuito de Visualización
22. Diseño de Circuitos Secuenciales Síncronos
23. Diseño de Circuitos Secuenciales de Computadora
24. Pruebas y Aplicación del Temporizador Integrado
25. Experimento de Circuito de Conversión A/D y D/A Integrado CMOS
26. Circuitos de puerta NOT y puerta NOR de diodos
27. Circuitos de compuerta NOT, compuerta NAND, compuerta NOR a transistor
28. Contador regresivo decimal asíncrono
29. Contador sumador decimal asíncrono
30. Experimento de Entrenamiento de Habilidad Integral – Cronómetro Electrónico

(II)、Parte del Sistema Experimental de Control Automático:

1. Simulación de Sistemas Lineales Típicos
2. Respuesta al Impulso de un Sistema de Segundo Orden
3. Respuesta en Frecuencia de Sistemas de Segundo Orden
4. Estudio de la Estabilidad de Sistemas Lineales

5. Corrección del Sistema de Control
6. Características No Lineales Típicas
7. Análisis de las Características de los Sistemas de Control No Lineales



Lista de Configuración de Componentes de Laboratorio (por unidad)

Nombre del componentemodelocantidadObservación
resistor4Ω12W
resistor5.1Ω22W
resistor8 Ω12W
resistor10 Ω12W
resistor16Ω12W
resistor20 Ω11W
resistor30 Ω11W
resistor51Ω21W
resistor75 Ω11W
resistor100 Ω21/8W
resistor120Ω11/8W
resistor150 Ω11/8W
resistor200 Ω11/8W
resistor240Ω11/8W
resistor300Ω21/8W
resistor330Ω11/8W
resistor470Ω11/8W
resistor510Ω21/8W
resistor620Ω11/8W
resistor650Ω11/8W
resistor1 mil21/8W
resistor1.5K11/8W
resistor2K21/8W
resistor2.4K21/8W
resistor2.7K11/8W
resistor3K21/8W
resistor3.3K11/8W
resistor3.9K11/8W
resistor4.3K11/8W
resistor4.7K21/8W
resistor5.1K31/8W
resistor6.8K21/8W
Resistencia7.5K11/8W
resistor9.1K11/8W
resistor10K51/8W
resistor13 mil21/8W
resistor15 mil11/8W
resistor20 mil21/8W
resistor30 mil11/8W
resistor36 mil1/8W
resistor39 mil11/8W
resistor47 mil11/8W
resistor51 mil11/8W
resistor68 mil11/8W
resistor100 mil21/8W
resistor150 mil11/8W
Resistencia200 mil21/8W
resistor300 mil11/8W
resistor470 mil11/8W
resistor510 mil11/8W
resistor1 millón11/8W
potenciómetro470Ω11/2W
potenciómetro1 mil21/2W
potenciómetro4.7K11/2W
potenciómetro10K11/2W
potenciómetro47 mil11/2W
potenciómetro100 mil11/2W
potenciómetro470 mil21/2W
potenciómetro1 millón11/2W
Condensadores electrolíticos0.1UF116 V
Condensadores electrolíticos4,7 UF116 V
Condensadores electrolíticos10UF316 V
Condensadores electrolíticos33UF116 V
Condensadores electrolíticos47UF225 V
Condensadores electrolíticos100UF335 V
Condensadores electrolíticos220UF135 V
Condensadores electrolíticos470UF135 V
Condensadores cerámicos300P163 V
Condensadores cerámicos1000P263 V
Condensadores cerámicos4700P163 V
Condensadores cerámicos0.01UF363 V
Condensadores cerámicos0.1UF263 V
Condensadores cerámicos0.47UF163 V
Condensadores cerámicos1UF1250 V
Condensadores cerámicos2UF1250 V
Transformador de entrada de audio 1
Transformador de salida de audio 1
transformador220/6V.6V.24V18W
Inductor8 Ω1
Inductor390UH1
diodo40074
diodo2AP91
CONDUJO 2
diodo Zener2CW542
diodo Zener2CW761
Fotodiodo 1
Akira Shin10 millones1
Transistor de efecto de campo3DJ61
Tubo de unión simpleBT331
tiristorKP11
triodo3DG62
triodo3DG122
triodo3AX311
triodo3DA11
Regulador de voltaje de tres terminales78051
Luces indicadoras (luces de señalización) 112 V
cambiar 2
trompeta8Ω/0.2W1
relé6 V1
Medidor de CC±100UA1
Medidor de CC1000UA1
Medidor de CC10MA1
Interruptores de nivel e indicadores de nivel lógico 216 bits
Base integrada14 pies4
Base integrada16 pies2
Base integrada20 pies1
Base integrada28 pies1
Amplificador operacional integradoUA7412
minuteroNE5551
Amplificador de potenciaLA41011
Convertidor de Digital a AnalógicoDAC08321
Convertidor analógico a digitalADC08091
Puerta NAND TTL74LS001
Puerta NAND de Colector Abierto TTL74LS031
Puerta NOT TTL74LS041
Puerta Y TTL74LS081
Puerta Y TTL de tres entradas74LS112
Puerta NAND de cuatro entradas TTL74LS201
Puerta OR TTL74LS321
Disparador TTL74LS742
Puerta XOR TTL74LS861
Disparador JK74LS1121
buffer74LS1251
descifrador74LS1382
Selector de datos74LS1531
encimera74LS1602
encimera74LS1611
Flip-flop D74LS1751
Contador ascendente y descendente74LS1922
registro de desplazamiento74LS1941
encimera74LS1963
Puerta NAND CMOSCD40111
Caja de Experimentos de Principios de Control Automático 1
Herramientas
multímetroMF471
multímetro digitalDT890B+1
alicates de punta fina 1
soldador 2
soporte para soldador 2
destornillador 3
Pelacables 1
Línea de conexión Varios
otro
banco experimental 1 juego
Mesa de laboratorio 1 pieza
heces 2 imágenes
Cuero anticorrosión 1 pieza

Total
