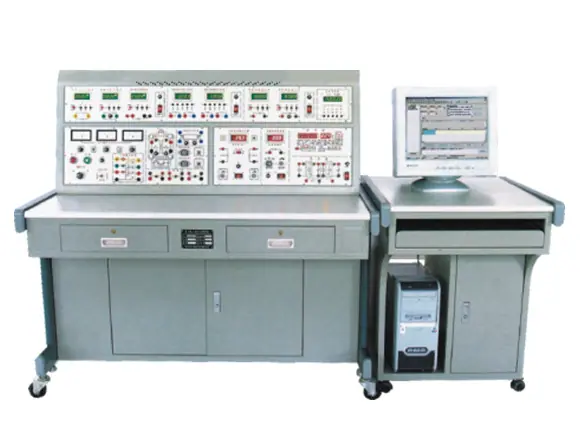

Dispositivo Moderno Integral de Experimentos de Ingeniería Eléctrica Tipo JYDG-4 (Tipo Red)

I. Descripción general
El "Dispositivo Experimental Integral de Ingeniería Eléctrica Moderna (Tipo Red) JYDG-4" es una nueva generación de dispositivo experimental lanzado por nuestra empresa basándose en una amplia consulta con instructores experimentales de diversas universidades. Esta plataforma experimental considera plenamente el estado actual y las tendencias de desarrollo de los laboratorios, orientada a experimentos abiertos y a mejorar las habilidades prácticas de los estudiantes. Presenta mejoras e innovaciones a gran escala en estructura y rendimiento, conservando muchas ventajas de nuestras plataformas experimentales tradicionales, como la protección integral de seguridad personal (protección contra fugas tipo voltaje, protección contra fugas tipo corriente, protección contra sobrecorriente, etc.) y la autoprotección de instrumentos y medidores. En línea con las tendencias actuales en el desarrollo de equipos experimentales, la plataforma también cuenta con funcionalidad de comunicación en red (comunicación de red de área local). Cada unidad experimental combina verificación, diseño e integración para maximizar las habilidades prácticas de los estudiantes. La caja experimental se puede colocar sobre la mesa para los experimentos, con cableado claro y un sistema de gestión de cables razonable.
2. Características:
1、Altamente completoEsta plataforma experimental integra todos los proyectos experimentales de los cursos de ingeniería eléctrica básica en varios colegios y universidades en China. Los usuarios pueden comprar componentes experimentales según sus necesidades, y la profundidad de los experimentos se puede ajustar de forma flexible según sea necesario. La popularización y la mejora se pueden combinar orgánicamente según el progreso de la enseñanza.
2、Integridad y coherenciaLos instrumentos AC/DC, las fuentes de alimentación AC/DC, las fuentes de señal (incluyendo los frecuencímetros) y los dispositivos experimentales de uso común requeridos para el experimento están todos estrechamente integrados con las necesidades experimentales y se concentran en la plataforma experimental, lo que facilita a los profesores organizar y guiar la enseñanza experimental.
3、Altamente científicoEl aparato ocupa un área pequeña, ahorrando espacio de laboratorio y reduciendo la inversión en infraestructura; el laboratorio está ordenado y es estéticamente agradable, mejorando el entorno experimental; el contenido experimental es rico y está diseñado racionalmente, no solo profundizando el conocimiento teórico sino también permitiendo el desarrollo de experimentos integrales y orientados al diseño adaptados a situaciones prácticas. Dependiendo del contenido experimental específico, los enchufes y cables para las secciones de alto y bajo voltaje están separados. La sección de alto voltaje utiliza conectores flexibles retráctiles tipo pistola de alta fiabilidad (eliminando cualquier posibilidad de descarga eléctrica), mientras que la sección de bajo voltaje utiliza conectores expuestos flexibles de cobre ligero de berilio. Ambos tipos de cables solo se pueden usar con enchufes de diámetros internos correspondientes, mejorando en gran medida la seguridad y la racionalidad de los experimentos.
4、Fácil de configurar, amplio campo de visiónLa altura total de la plataforma experimental es de 1.3 metros, lo cual es adecuado para las necesidades de desarrollo actuales del laboratorio. Los estudiantes pueden sentarse y escuchar las clases o realizar experimentos sin sentirse oprimidos, y también es conveniente para que los profesores brinden orientación.
5、Redes de computadorasPuede seleccionar ya sea el modo de comunicación multimaquinaria o el modo de red de área local, lo que facilita la gestión unificada de todo el laboratorio y reduce la carga de trabajo de los profesores.
3. Rendimiento técnico
1. Potencia de entrada: Trifásica de cuatro hilos (o trifásica de cinco hilos) 380V±10% 50Hz
2. Entorno de trabajo: Temperatura de -10℃ a +40℃, humedad relativa <85% (a 25℃), altitud <4000m
3. Capacidad instalada: <1.5KVA
4. Peso: 150 kg
5. Dimensiones externas: 168×73×130cm³
IV. Configuración del Equipo
Esta plataforma experimental consta principalmente de un panel de control de potencia, una mesa experimental y una caja experimental.
(a) Fuente de alimentación SE-01 y panel de control del instrumento
El panel de control es una estructura de hierro con recubrimiento en polvo texturizado mate de doble capa con un panel de aluminio. Proporciona alimentación de CA, alimentación regulada de CC, fuente de corriente constante, fuente de señal (incluyendo frecuencímetro), varios instrumentos de prueba y dispositivos experimentales para el experimento. Las funciones específicas son las siguientes:
1. Placa de control principal
1.1 Una fuente de alimentación de CA trifásica de 0-450 V y monofásica de 0-250 V continuamente ajustable, equipada con un regulador de voltaje coaxial de enlace trifásico, con especificaciones de 1.5KVA/0-450V. La salida de la fuente de alimentación de CA ajustable cuenta con tecnología de protección contra sobrecorriente, protegiendo automáticamente contra sobrecorrientes de fase a fase y de línea a línea, así como contra cortocircuitos directos, superando la inconveniencia de reemplazar fusibles. Está equipada con tres voltímetros de CA de tipo puntero, que se pueden usar para indicar el voltaje de la red trifásica y el voltaje de salida trifásico ajustable mediante un interruptor.
1.2 Proporcionar un medidor de electricidad, con especificaciones de 220V, 3/6A, que se colgará temporalmente durante el experimento. Su cable de alimentación y cable de carga ya están conectados a los terminales del bloque de terminales del medidor de electricidad para facilitar la experimentación.
1.3 Proporcionar un transformador de núcleo de hierro con especificaciones de 50VA, 36V/220V, y zócalos de corriente tanto en el lado primario como en el secundario.
Se proporciona un tubo fluorescente de 1.4 A 220V/30W para el experimento. Los cuatro extremos del tubo están expuestos y conectados a los bloques de terminales en el panel para facilitar la experimentación.
Además, se proporcionan dos enchufes de alimentación de 220V y dos enchufes de señal.
2. Placa de fuente de alimentación de CC y fuente de señal
2.1 Proporciona dos fuentes de alimentación reguladas ajustables de 0,0~30V/1A, con protección suave contra cortocircuitos tipo desconexión y función de recuperación automática, y está equipado con un voltímetro digital DC de tres dígitos y medio y una tecla de interruptor.
2.2 Proporciona un conjunto de fuentes de corriente constante continuamente ajustables de 0-200 mA, con tres rangos de 2 mA, 20 mA y 200 mA, estabilidad de carga ≤5×10-4, y equipado con un amperímetro digital de tres dígitos y medio.
2.3 Generador de Señales Inteligente CNC (con Frecuencímetro)
Contador de frecuencia: pantalla de 6 dígitos, rango de visualización 1Hz~10MHz, utilizado para medición externa e indicación de frecuencia de fuente de señal.
Rango de frecuencia de la fuente de señal: 0.2Hz~2MHz, dividido en siete niveles.
Formas de onda de salida: onda sinusoidal, onda triangular, onda cuadrada, onda de pulso, onda de rampa, onda sinusoidal de 50 Hz
Ajuste del ciclo de trabajo: 20%~80%
Amplitud de salida: 20Vp-p (carga de 1MΩ), 10Vp-p (carga de 50Ω)
Protección de salida: Protección contra cortocircuitos, soporta voltaje de entrada ±35V (1 minuto).
Pantalla de amplitud: LED de tres dígitos
Potencia de salida: ≥10W; Rango de frecuencia (ancho de banda de 3dB): 20KHz (onda cuadrada, onda triangular, onda sinusoidal)
3. Panel de instrumentos
3.1 Voltímetro Digital AC Inteligente
Este es un voltímetro digital de CA individual, que emplea un nuevo convertidor RMS verdadero de alto rendimiento fabricado por Analog Devices, Inc., y diseñado con una unidad MPU de alta velocidad. Cuenta con un modo de control de interfaz hombre-máquina mediante teclado y pantalla digital. Tiene rangos automático y manual, con un rango de medición de 0-450V y un rango de frecuencia de 10Hz-20kHz. Los rangos manuales son 2V, 20V y 500V. La precisión de la medición es de clase 0.5. También incluye funciones de almacenamiento y recuperación de datos.
3.2 Amperímetro Digital AC Inteligente
Este es un amperímetro digital de CA único, que emplea un nuevo convertidor RMS verdadero RMS de alto rendimiento fabricado por Analog Devices, Inc., y diseñado con una unidad MPU de alta velocidad. Cuenta con un modo de control de interfaz hombre-máquina mediante teclado y pantalla digital. Tiene rangos automáticos y manuales, con un rango de medición de 0-5A y un rango de frecuencia de 10Hz-20kHz. Los rangos manuales son 20mA, 200mA y 1000mA. La precisión de la medición es de clase 0.5. También incluye funciones de almacenamiento y recuperación de datos.
3.3 Multímetro Digital de AC de Verdadero Valor Eficaz
Puede medir con precisión el valor eficaz de diversas formas de onda complejas, con un rango de prueba de voltaje de 0.2mV a 600V (RMS), una precisión de prueba básica de ±1% y cinco rangos: 100mV, 1V, 10V, 100V y 600V, conmutables mediante un teclado, una pantalla digital de 3.5 dígitos y una indicación de alarma de sobrealcance para cada rango. También cuenta con funcionalidad de comunicación. El rango de prueba de frecuencia es de 10Hz a 1MHz, con una impedancia de entrada de 1MΩ y una capacitancia de entrada de ≤30pF.
3.4 Dos medidores inteligentes de CA y factor de potencia (multifuncionales)
Diseñado con un DSP dedicado de 24 bits, un convertidor AD de alta precisión de 16 bits y una unidad MPU de alta velocidad, este dispositivo cuenta con un modo de control de interfaz hombre-máquina mediante teclado y pantalla digital. El software emplea un enfoque de diseño RTOS y está equipado con software de monitoreo para PC para mejorar las capacidades analíticas. Puede medir la potencia del circuito y el factor de potencia. La precisión de la medición de potencia es de clase 1.0, el rango de medición del factor de potencia es 0.3-1.0, y los rangos de voltaje y corriente son 450V y 5A. Puede identificar automáticamente el tipo de carga (la carga inductiva muestra "L", la carga capacitiva muestra "C", las cargas puramente resistivas no se muestran) y puede almacenar datos de medición para su revisión posterior.
3.5 Voltímetro y amperímetro de CC inteligentes (dos medidores)
Un voltímetro de CC, rango de medición 0–300V, clase de precisión 0.5; un miliamperímetro de CC, rango de medición 0–500mA, clase de precisión 0.5, con cambio automático de rango de entrada, alarma de sobrecarga, indicación y funciones de desconexión de la alimentación principal. También cuenta con capacidades de almacenamiento y recuperación de datos.
3.6 Gestor de Experimentos:
Tiene funciones como establecer el tiempo de prueba, alarma temporizada y corte de energía; también puede registrar y distinguir automáticamente las alarmas de fuga y las alarmas de rango excesivo del instrumento causadas por errores de cableado u operación.
(ii) Tabla de Experimentos SE-02
La mesa de laboratorio presenta una estructura de hierro con doble capa y recubrimiento en polvo con acabado mate. La superficie de trabajo está hecha de tablero de alta densidad resistente al fuego, al agua y al desgaste, lo que garantiza una construcción robusta y un diseño estéticamente agradable. Incluye dos cajones grandes y puertas de gabinete para guardar herramientas, colgar artículos y documentos. La superficie de trabajo también alberga el panel de control de energía y proporciona una superficie de trabajo espaciosa y cómoda. La mesa de laboratorio está equipada con cuatro ruedas y cuatro mecanismos de fijación ajustables para facilitar su movimiento y colocación, facilitando la distribución del laboratorio.
(III) Caja Experimental
1. Experimento de Circuito Básico SE-11 (Parte 1)
Complete los siguientes experimentos: experimento de modificación de medidor (equipado con un miliamperímetro de precisión con puntero de espejo), experimento de característica volt-ampere, experimento de determinación de la condición de máxima transferencia de potencia, experimento de transformación equivalente de fuente de voltaje y fuente de corriente, y dispositivos relacionados.
2. Experimento de Circuito Básico SE-12 (II)
Realiza experimentos completos sobre el principio de superposición, las leyes de Kirchhoff (experimentos de juicio), el teorema de Thevenin, el teorema de Norton, las redes de dos puertos y el teorema de reciprocidad.
3. Experimento de Circuito Básico SE-13 (Parte 3)
Completa los experimentos sobre fuente controlada, giroscopio y convertidor de impedancia negativa. Los diagramas utilizan símbolos de red estándar.
4. Experimento de Circuito Básico SE-14 (Parte Cuatro)
Completa el experimento de observación de la trayectoria del estado del circuito de circuitos dinámicos de primer y segundo orden.
5. Experimento de Circuito Básico SE-15 (Parte 5)
Realizar experimentos en circuitos resonantes serie R, L, C (usando inductores huecos), redes de selección de frecuencia serie y paralelo R, C, y la red de doble T R, C.
6. Experimento de Circuito de CA SE-16 (Parte 1)
Se completó el estudio de los fasores en circuitos de CA en estado estacionario senoidal (experimento para mejorar el factor de potencia de las lámparas fluorescentes), y el experimento de la curva I-V (determinación de las características y parámetros de los componentes R, L y C).
7. Experimento de Circuito de CA SE-17 (II)
Completa el experimento de un circuito trifásico (tres bombillas en paralelo para cada fase).
8. Experimento de Circuito de CA SE-17A (II)
Completa el experimento de un circuito trifásico (dos bombillas en serie y paralelo para cada fase).
9. Experimento de Circuito Magnético y Aplicación de Transformadores SE-18
Ofrecemos transformadores de bucle de histéresis, transformadores de doble devanado y componentes relacionados.
10. Caja de Componentes SE-19
Proporcionamos componentes experimentales como resistencias, condensadores, inductores, potenciómetros y resistencias ajustables decimales necesarios para los experimentos.
11. Banco de condensadores trifásico SE-20
Se proporcionan capacitores trifásicos de alto voltaje, con cada fase teniendo una capacitancia de 1uF/500V, 2.2uF/500V y 4.7uF/500V.
12. Control de Contacto de Relé SE-24 (Parte 1)
Proporcione un contactor de CA, un relé térmico y una bombilla de luz analógica, así como tres pulsadores iluminados (uno amarillo, uno verde y uno rojo).
13. Control de Contacto de Relé SE-25 (II)
Se proporcionan dos contactores de CA, un relé de tiempo (retardo al encendido), así como transformador de fuente de alimentación de frenado consumidor de energía, diodos rectificadores, resistencias, etc.
14、Motor de jaula de ardilla trifásico (△380V) 2 unidades Los tres devanados del motor están todos expuestos, lo que facilita el cableado.
Cables de conexión experimentales: Se proporcionan dos tipos diferentes de cables de conexión experimentales según las características de los diferentes proyectos experimentales. La sección de alto voltaje utiliza un cable conector tipo pistola encamisado de alta fiabilidad (eliminando cualquier posibilidad de descarga eléctrica). El núcleo interno está hecho de alambre de cobre libre de oxígeno trefilado en un alambre multifilar del grosor de un cabello para lograr una ultra-suavidad. Está cubierto con una capa aislante de nitrilo y cloruro de polivinilo, que tiene las ventajas de ser suave, resistente a alta presión, de alta resistencia, anti-endurecimiento y con buena tenacidad. El enchufe utiliza un componente de cobre macizo con un resorte de cobre de berilio ligero, asegurando un contacto seguro y fiable. La sección de bajo voltaje utiliza un cable conector de estructura expuesta de cobre de berilio ligero flexible. Ambos tipos de cables solo se pueden usar con enchufes con orificios internos correspondientes y no se pueden mezclar, lo que mejora en gran medida la seguridad y la racionalidad del experimento.
V. Ventajas principales y sistema de protección de seguridad del dispositivo
1. Entrada de alimentación trifásica de cuatro hilos (o trifásica de cinco hilos), con la alimentación principal controlada por un interruptor de llave trifásico.
2. La alimentación del panel de control se controla mediante un contactor a través de los botones de arranque y parada.
3. La fuente de alimentación de CA trifásica es continuamente ajustable de 0 a 450 V, y la fuente de alimentación de CA monofásica es continuamente ajustable de 0 a 250 V. Está equipada con un autotransformador de enlace coaxial trifásico (1,5 KVA) para satisfacer mejor los requisitos de los experimentos de enseñanza.
4. La pantalla está equipada con un dispositivo de protección contra fugas tipo voltaje. Si hay una fuga dentro de la pantalla de control o en la salida de alto voltaje, se activará una alarma y se cortará la alimentación principal para garantizar la seguridad del experimento.
5. El panel está equipado con un dispositivo de protección contra fugas tipo corriente. Si hay una fuga en el panel de control y la corriente de fuga excede un cierto valor, la fuente de alimentación se cortará.
6. El lado secundario del regulador de voltaje trifásico en el panel está equipado con un dispositivo de protección contra sobrecorriente. Si la salida del regulador de voltaje se cortocircuita o la carga es demasiado grande y la corriente excede el valor establecido, el sistema emitirá una alarma y cortará la alimentación principal.
7. Los instrumentos de medición son de alta precisión, empleando digitalización, inteligencia e interacción humano-máquina, lo que se ajusta a la tendencia de desarrollo de los instrumentos de medición modernos. Todas las fuentes de alimentación e instrumentos tienen funciones de protección fiables.
8. Los cables y enchufes de conexión experimental adoptan diferentes estructuras, que son seguras, confiables y previenen la descarga eléctrica.
VI. Elementos Experimentales
(I) Práctica Básica de Ingeniería Eléctrica
| 1. Uso de instrumentos eléctricos básicos y cálculo de errores de medición 2. Métodos para reducir los errores de medición del instrumento 3. Experimento de extensión de rango de instrumento (voltímetro, amperímetro) 4. Medición de las características voltiamperimétricas de los componentes del circuito 5. Medición de potencial y voltaje, y trazado de diagramas de potencial de circuito. 6. Verificación de las Leyes de Kirchhoff y Diagnóstico de Fallas 7. Verificación del principio de superposición y su diagnóstico de fallas 8. Transformación equivalente de fuente de voltaje y fuente de corriente 9. Verificación del Teorema de Thevenin 10. Verificación del Teorema de Norton 11. Determinación de las Condiciones de Transferencia Máxima de Potencia 12. Experimento de red de dos puertos 13. Experimento del Teorema de Reciprocidad 14. Estudio experimental de fuentes controladas VCVS, VCCS, CCVS y CCCS 15. Observación y Medición de Señales Eléctricas Típicas 16. Prueba de respuesta de un circuito RC de primer orden 17. Estudio sobre la respuesta de circuitos dinámicos de segundo orden 18. Determinación de las características de impedancia de componentes R, L y C | 19. Prueba de características de la red de selección de frecuencia serie y paralelo RC |
(II) Experimento de Control de Contacto de Relé
| 1. Motor asíncrono trifásico de jaula de ardilla 2. Control de marcha lenta y autobloqueo de motores asíncronos trifásicos 3. Control de rotación hacia adelante y hacia atrás de un motor asíncrono trifásico 4. Control de arranque a voltaje reducido Y-Δ para motores asíncronos trifásicos | 5. Consumo de Energía Control de Frenado de Motores Asíncronos Trifásicos |
Siete, Lista de Configuración (por unidad)
número de serie | Número | Nombre | cantidad |
1 | SE-01 | Panel de control de instrumento de fuente de alimentación, mesa experimental | 1 juego |
2 | SE-11 | Experimento de Circuito Básico (Parte 1) | 1 artículo |
3 | SE-12 | Experimento de Circuito Básico (Parte 2) | 1 artículo |
4 | SE-13 | Experimentos de Circuitos Básicos (Parte 3) | 1 artículo |
5 | SE-14 | Experimentos de Circuitos Básicos (Parte 4) | 1 artículo |
6 | SE-15 | Experimentos de Circuitos Básicos (Parte 5) | 1 artículo |
7 | SE-16 | Experimento de Circuito Básico (Parte 1) | 1 artículo |
8 | SE-17 | Experimento de Circuito Básico (Parte 2) | 1 artículo |
9 | SE-17A | Experimentos de Circuitos Básicos (Parte 3) | 1 artículo |
10 | SE-18 | Experimentos de Circuito Magnético y Aplicación de Transformadores | 1 artículo |
11 | SE-19 | Caja de componentes | 1 artículo |
12 | SE-20 | Banco de condensadores trifásico | 1 artículo |
13 | SE-24 | Control de contacto de relé (Parte 1) | 1 artículo |
14 | SE-25 | Control de contacto de relé (Parte 2) | 1 artículo |
15 |
| Motor trifásico de jaula de ardilla (△380V) | 2 unidades |
16 |
| Recopilador de datos | 1 juego |
17 |
| Cable de conexión experimental para enchufe de pistola con estructura de funda de alta fiabilidad y accesorios | 1 juego |
